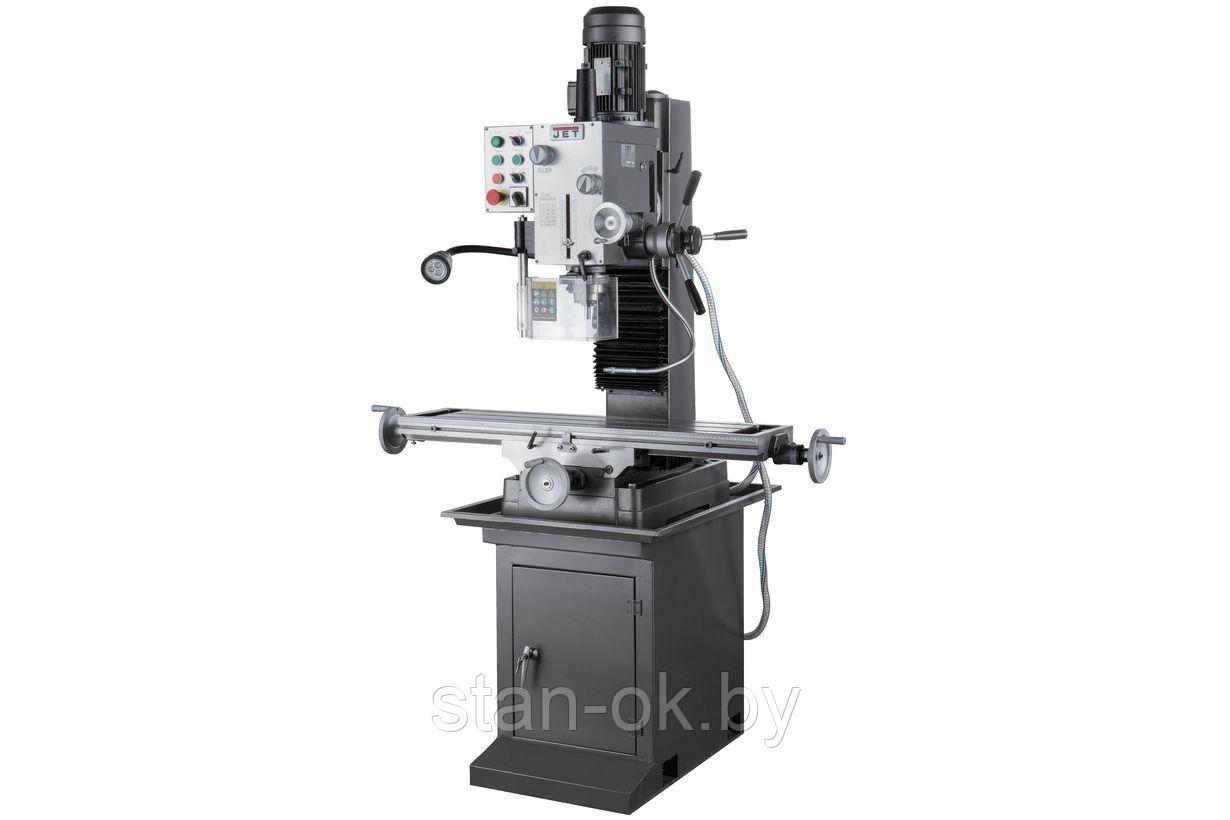

Фрезерно-сверлильный станок JET JMD-45L

ХАРАКТЕРИСТИКИ

• Тяжелое основание и мощная вертикальная стойка из серого чугуна
• Направляющие рабочего стола типа Ласточкин хвост
• Мощный асинхронный двигатель 1,5 кВт
• Редукторное переключение частоты вращения шпинделя с широким диапазоном выбора скоростей
• Конус шпинделя ISO30
• Ограничитель глубины сверления

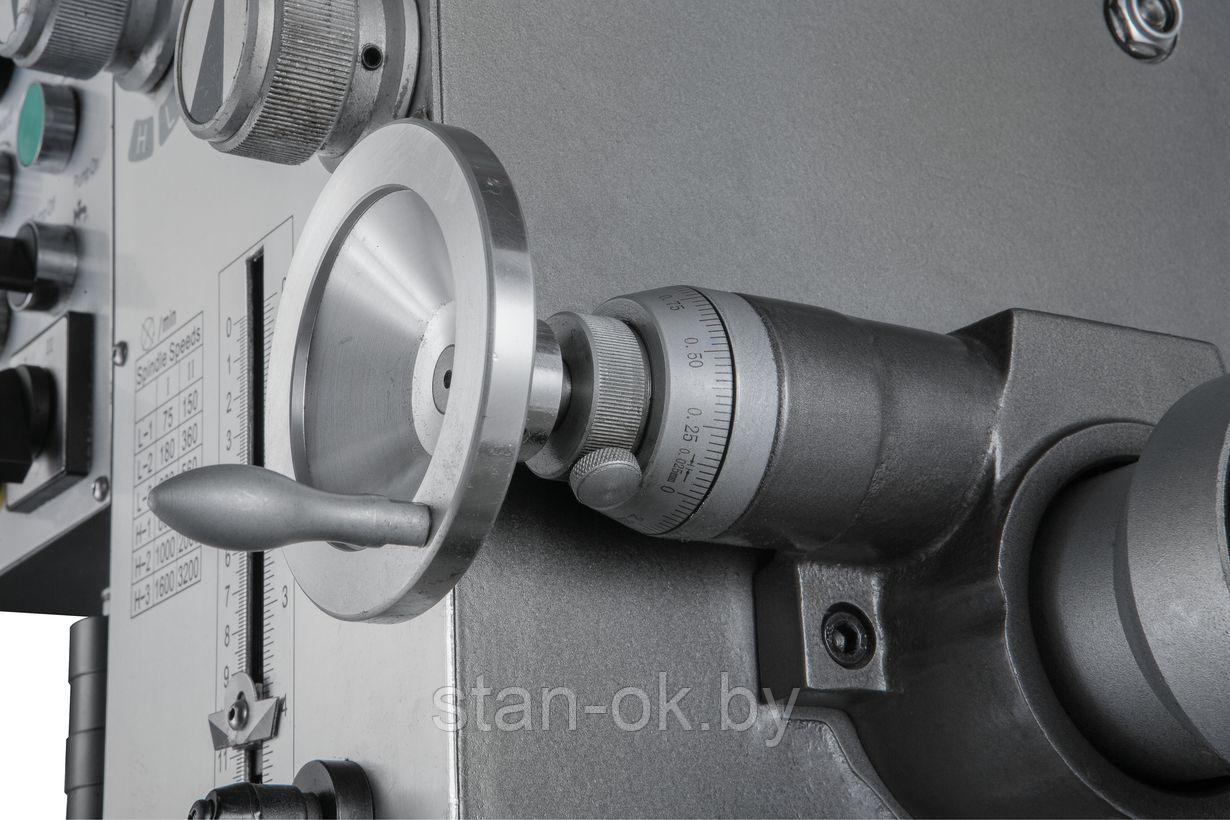

• Микро подача по оси Z
• Наклон фрезерной головы влево, вправо ±90°

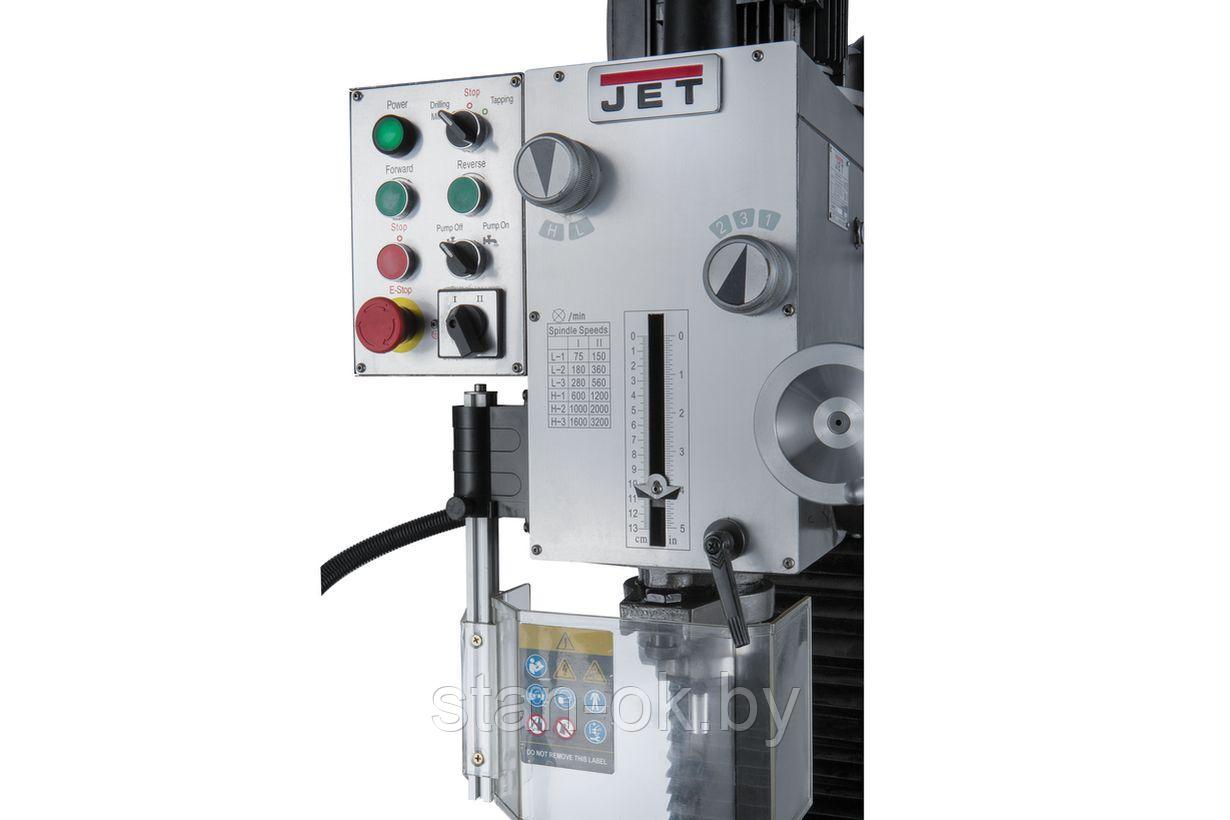

• Центральная панель управления
• Режим нарезания резьбы, с автоматическим включением реверса

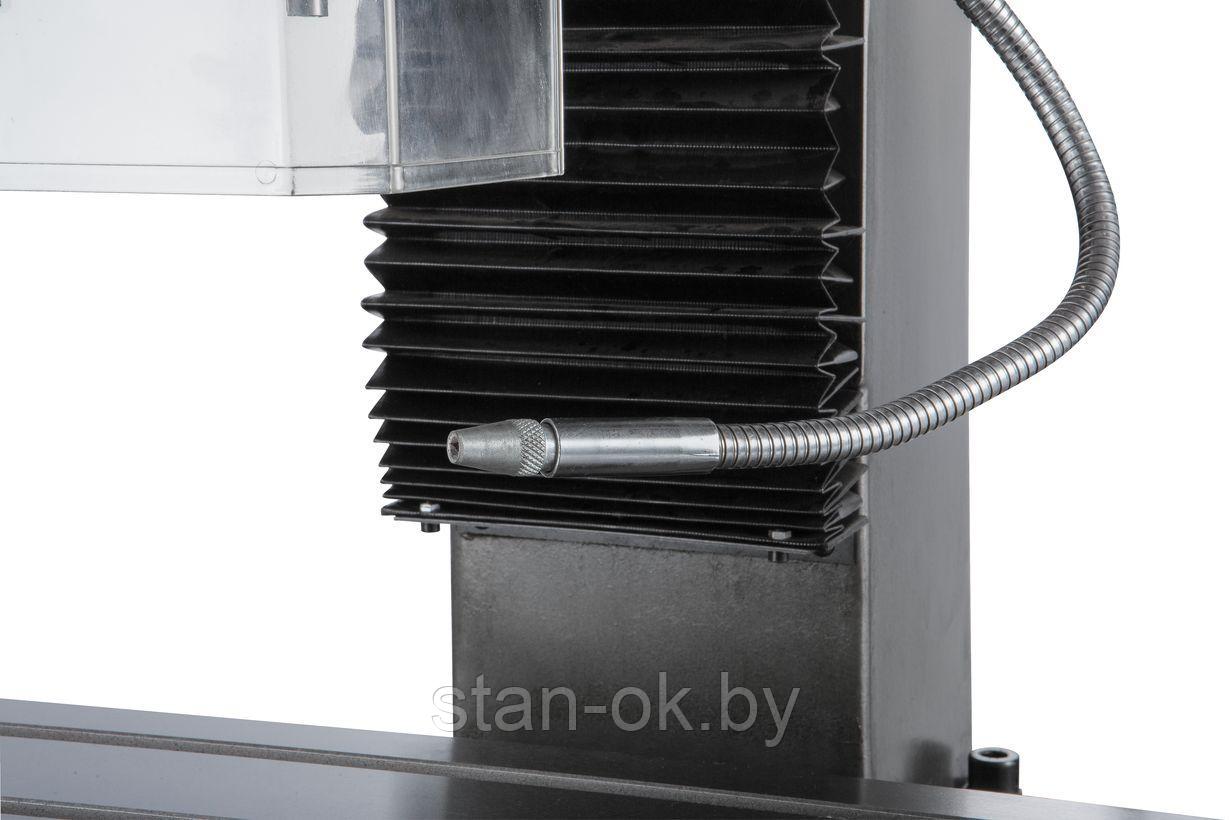

• Системы подач СОЖ в зону резания

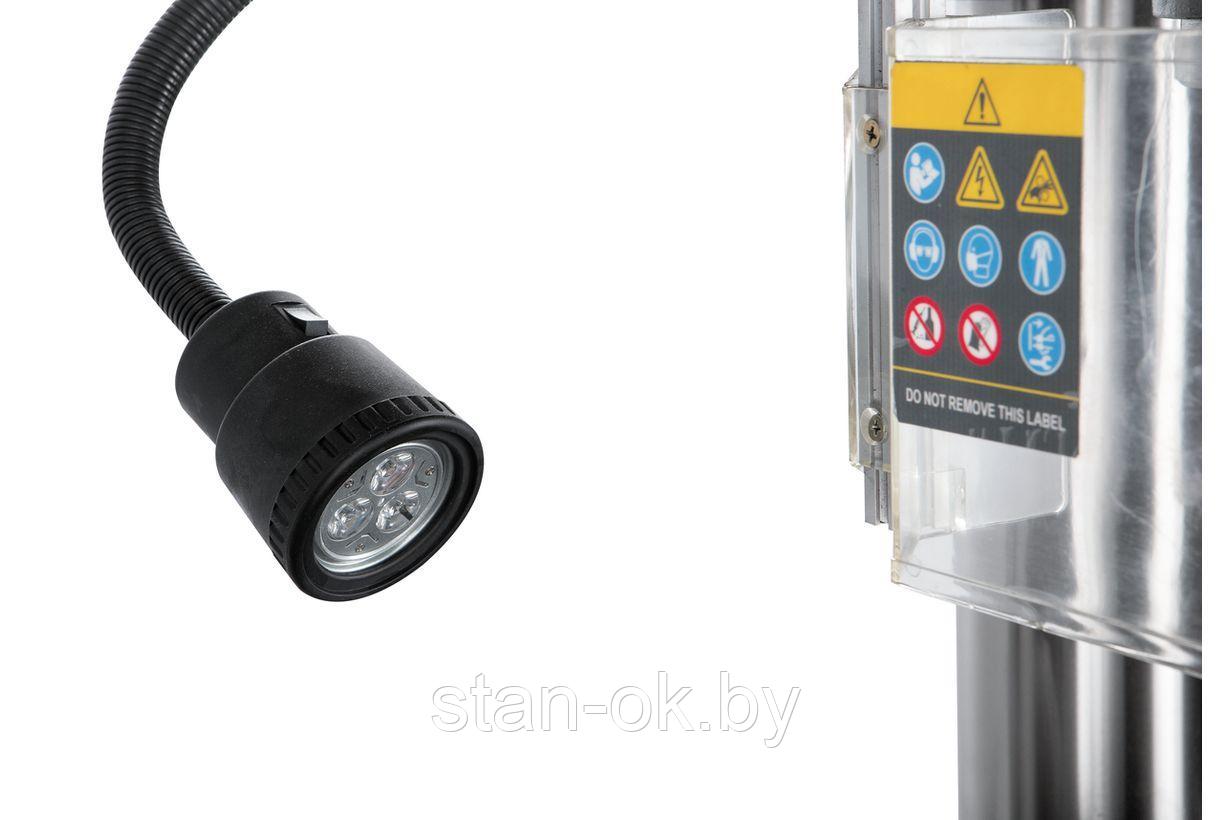

• Лампа местного освещения

Фрезерно-сверлильный станок JMD-45L представляет собой универсальный тип станочного оборудования, выпускаемого компанией JET. Модель рассчитана на выполнение полного спектра фрезерных и сверлильных работ, нарезания резьбы, выполнения других технологических операций. Оборудование разработано для индивидуального использования, пригодно для производственного цикла. Мощный двигатель и сама конструкция станка рассчитаны на длительные режимы обработки. Станок имеет мощную литую станину из серого чугуна. Массивная стойка дополняет прочность и устойчивость всей конструкции.

Для расширения задач по обработки заготовок, фрезерная головка станка имеет возможность поворота влево/право на 90⁰, облегчая технологические манипуляции в процессе обработки. Станок оснащен функцией контроля над глубиной сверления, повышая качество обработки и производительность.

Фрезерно-сверлильный станок этой модели имеет конструкцию, рассчитанную на выполнение большого объема работы по обработке заготовок. Станок оснащен шпинделем с конусом ISO30 с зажимной тягой М12. Ход пиноли шпинделя составляет 120 мм. Станок обеспечивает нормальную работу с режущими инструментами, максимальный диаметр которых составляет при сверлении стали до 32 мм и чугуна до диаметра 45мм, при фрезеровании концевой фрезой до 32мм и торцевой фрезой до 80 мм. Оборудование позволяет осуществлять вращение шпинделя в обоих направлениях, вправо и влево. Наличие микрометрической подачи, позволяет установить инструмент на необходимую глубину в ручном режиме. Максимальный вылет пиноли шпинделя составляет 120 мм.

Модель оборудована мощным асинхронным электродвигателем - 1,1/1,5 кВт, обеспечивающий частоту вращения шпинделя в 2-х диапазонах 75-1600 об/мин и 150-3200 об/мин. Станок оборудован коробкой скоростей для выбора необходимой частоты вращения, по 6 скоростей в каждом из двух диапазонов. Функция включения реверса шпинделя позволяет осуществлять нарезание резьбы.

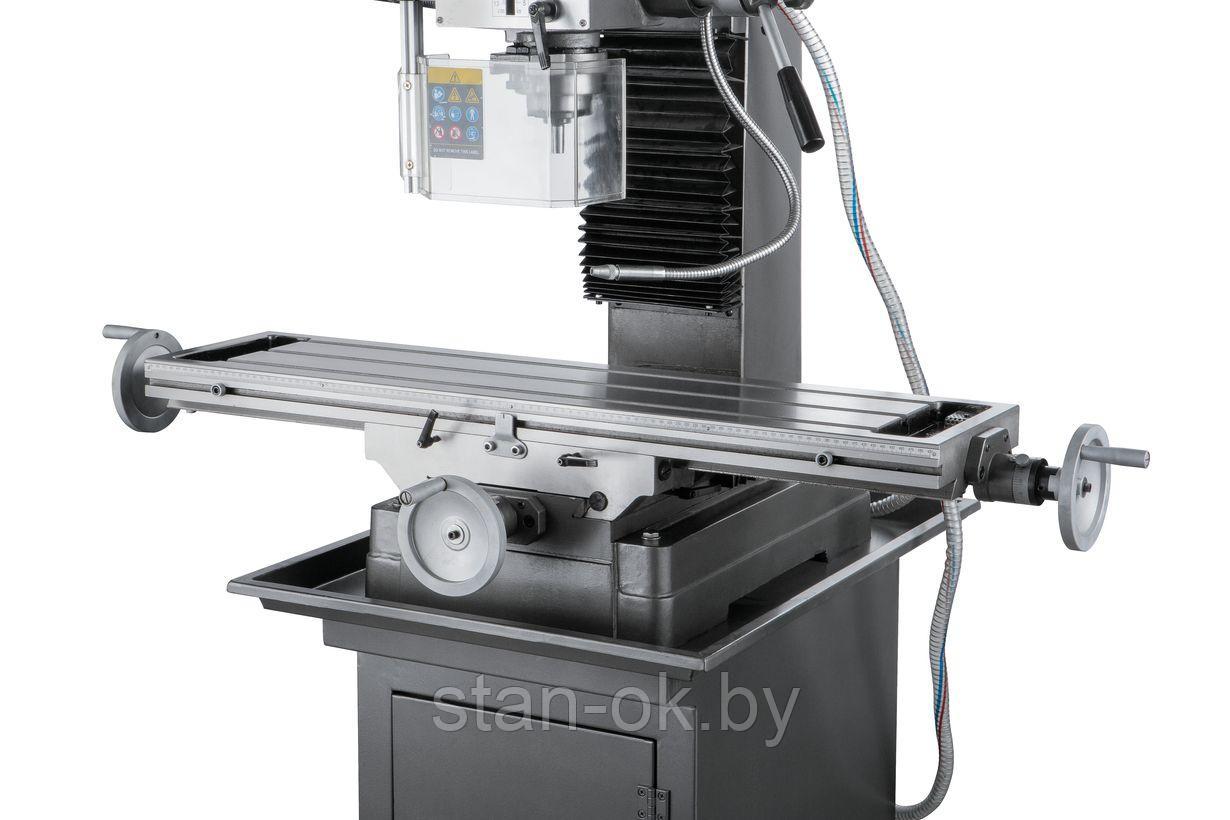

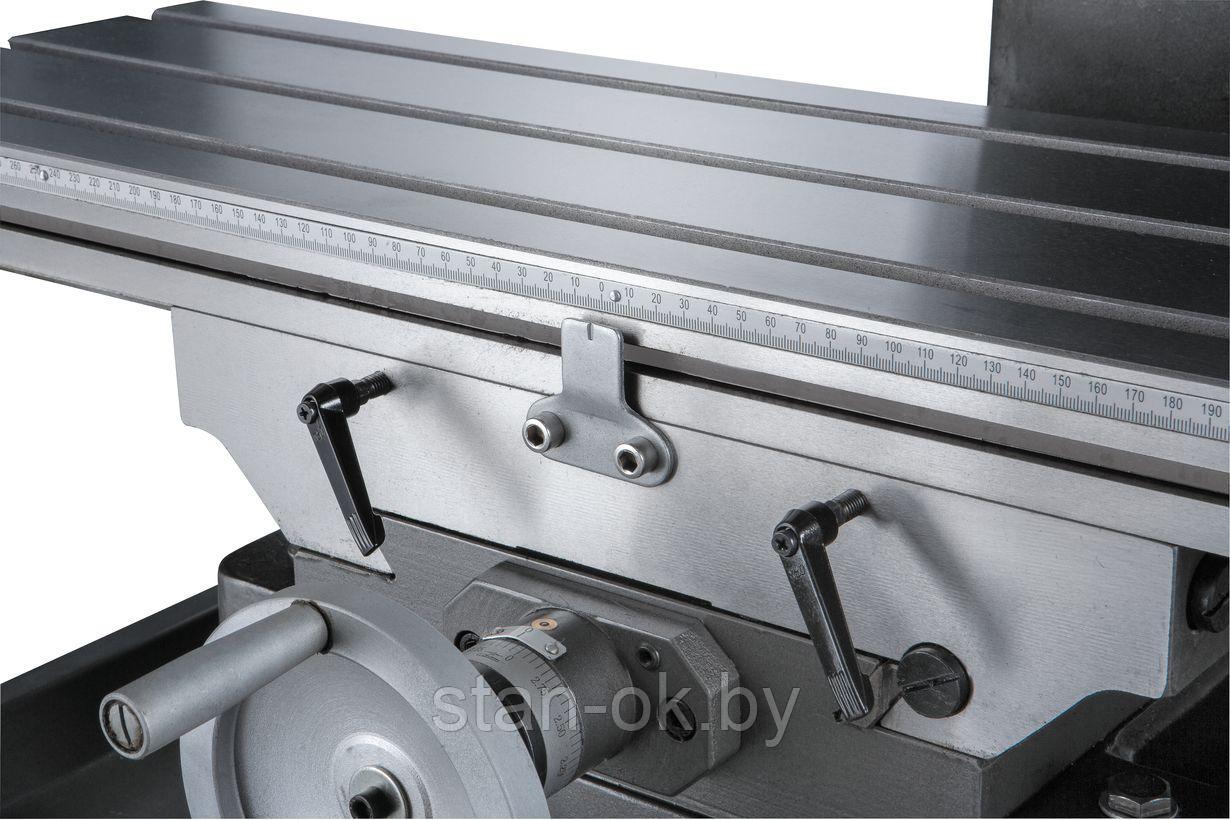

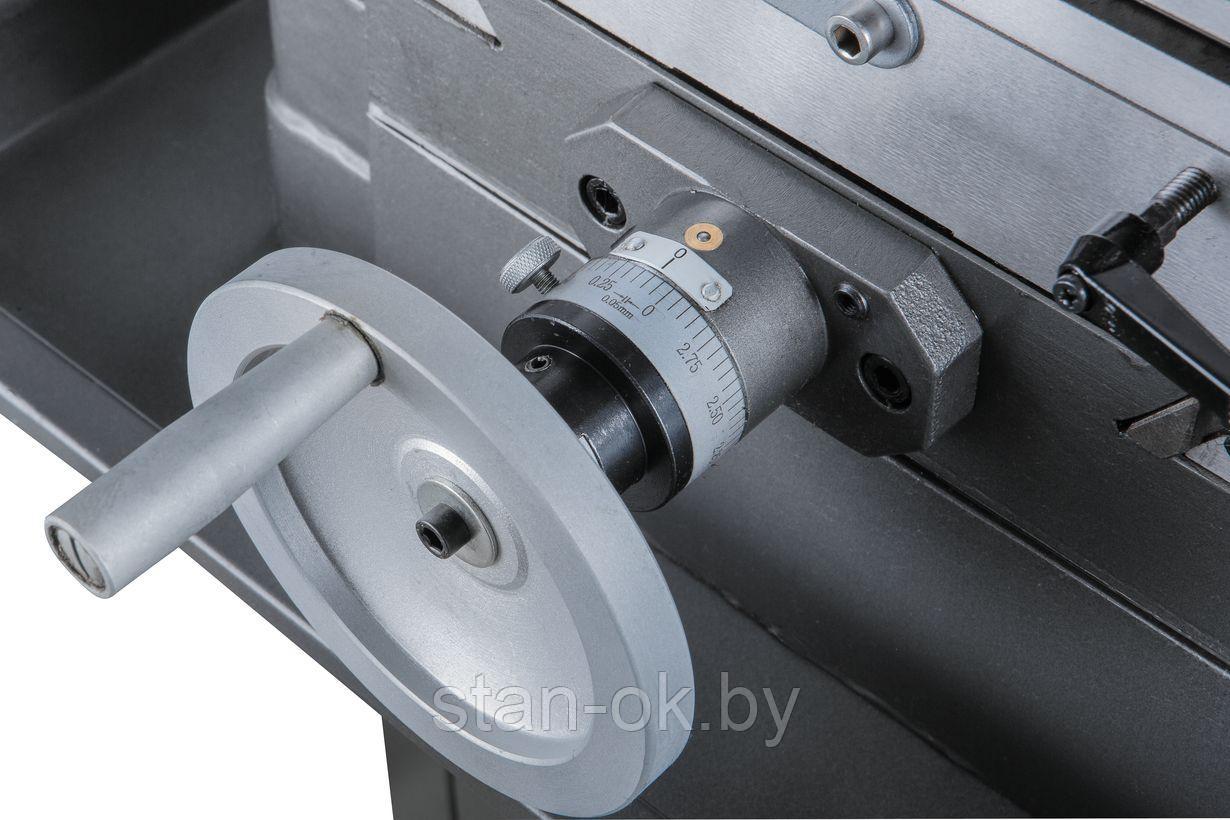

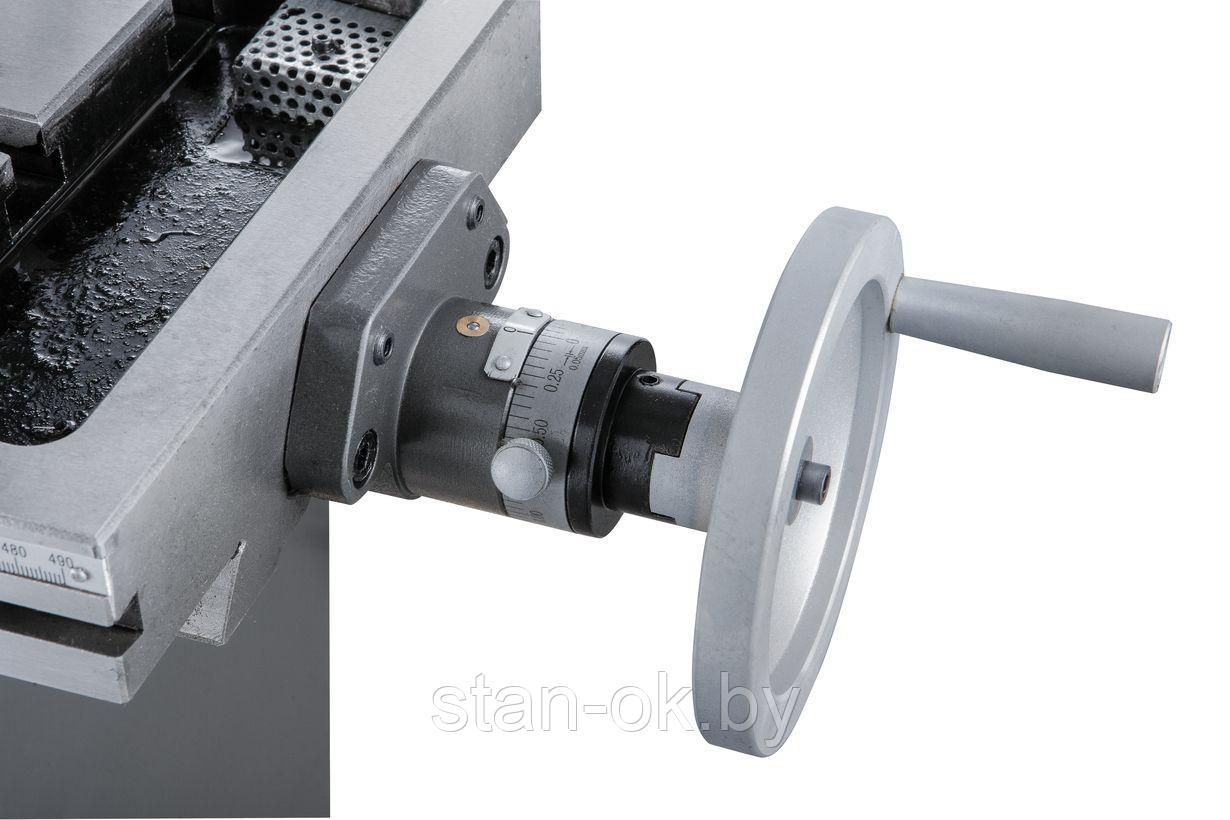

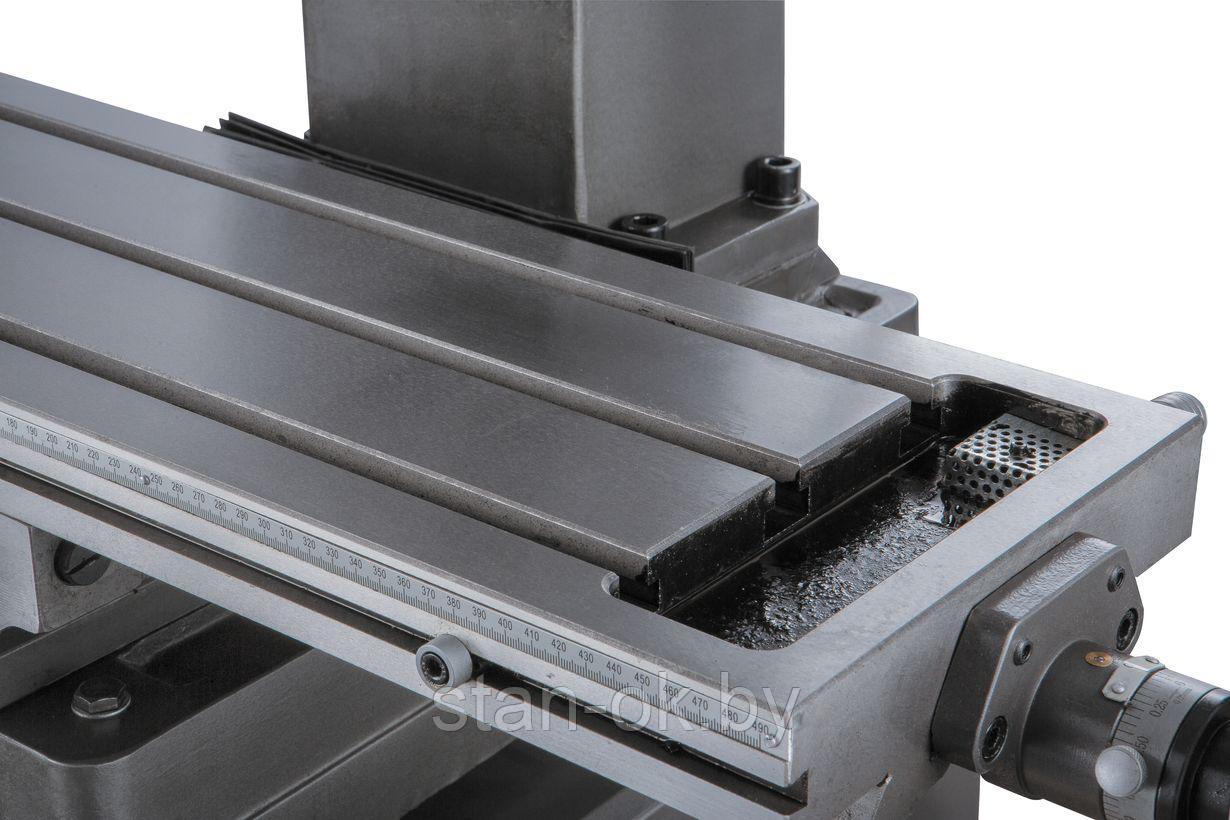

Модель JMD-45L оснащена рабочим столом размером 800 x 240мм, который перемещается по направляющим типа ласточкин хвост и имеет возможность перемещения по осям X, Y на величину 560мм и 190 мм соответственно. На столе имеется три Т-образных паза шириной 14 мм для закрепления деталей прихватами или установки тисков и других приспособлений. Общий вес станка составляет 350кг.

КОМПЛЕКТАЦИЯ

• Шомпол М12 – 1 шт.
• Оправка ISO30/MT3 – 1 шт.
• Дорн ISO30/В16 – 1 шт.
• Сверлильный патрон 1-13 мм/В16
• Болт М12х55 (с шайбой и гайкой) для Т-образного паза – 2 шт.
• Набор шестигранных ключей
• Клин-выколотка – 2 шт.
• Рожковый ключ 22-19 – 1 шт.
• Масленка
• Инструкция по эксплуатации
