Ленточнопильный станок по металлу с гидроразгрузкой JET MBS-1012DAP

Характеристики

Напряжение, В	400
Резка под углом (Диапазон поворота пильной рамы)	-45°/+60°
Макс. Ø обработки при 90°	Ø250
Зона обработки при 90°, мм	Ø250, □315х190
Зона обработки при +45° вправо, мм	Ø210, □210x190
Зона обработки при +60° вправо, мм	Ø135, □135x150
Зона обработки при -45° влево, мм	Ø165, □190х165
Скорость движения полотна, м/мин	40, 80
Размеры ленточного полотна, мм	27 x 0,9 x 2825
Диаметр шкивов, мм	320
Высота стола, мм	960
Мощность двигателя, кВт	0,75/1,1
Ширина ленточного полотна, мм	27
Длина, мм	1700
Ширина, мм	850
Высота, мм	1800
Масса, кг	355
Длина в упаковке, см	163 (станок), 72 (тумба)
Ширина в упаковке, см	82 (станок), 56 (тумба)
Высота в упаковке, см	97 (станок), 60 (тумба)
Масса в упаковке, кг	405



Особенности:

• Конструкция европейского типа с поворотной пильной рамой
• Промышленная пила с гидро-разгрузкой и ручным подъемом пильной рамы
• 2 скорости движения ленточного полотна для пиления черных, цветных и легированных металлов
• Мощный асинхронный двигатель с надежным редуктором, передающим высокий крутящий момент, для промышленной эксплуатации и режимом работы 24/7
• Поворотная пильная рама в обе стороны с широким диапазоном поворота от -45° до +60° позволяет увеличить количество возможных вариантов обработки при производстве различных металлоконструкций. Для осуществления легкого поворота рама установлена на упорный подшипник
• Регулируемая направляющая с твердосплавными блоками для стабильной перпендикулярной резки заготовок различного сечения и увеличения ресурса ленточного полотна
• Удобный тензометр для оптимального натяжения полотна с датчиком аварийной остановки при обрыве
• Центральная панель управления размещена спереди станка
• Ручные тиски с широкими рифлеными губками для быстрого и надежного зажима заготовки. Тиски легко перемещаются параллельно заготовке и дают возможность пилить под разными углами.
• Входной опорный ролик облегчает установку тяжелой заготовки
• Регулируемый концевой упор для серийных работ
• Кордщетка для очистки ленточного полотна от стружки
• Встроенная система подачи СОЖ через направляющие блоки



Ленточнопильный станок MBS-1012DAP представляет собой традиционную модель промышленного оборудования, применяемого в заготовительном производстве. Модель имеет конструкцию европейского типа. Тяжелая литая консоль и большие тиски с ручным зажимом, позволяют выполнять пиление металлических заготовок большого диаметра. Пиление под прямым углом допускает максимальный диаметр заготовки в 250 мм. Под углом в 45° с поворотом в лево 165мм и в право 210мм. При повороте консоли на 60° в право – максимальный диаметр пиления 135мм.



Особенность конструкции станка MBS-1012DAP заключается в возможностях осуществлять распил и прямоугольных заготовок, в том числе под углами -45°/+60°.

Допускаемое сечение обрабатываемой заготовки при 90° составляет 315x190 мм, при пилении под углом -45°(влево) - 165x190мм, +45°(вправо) - 210x190мм. При повороте консоли на 60° в право – максимальный размер заготовки - 135x150mm



Опускание тяжелой пильной рамы и скорость регулировки осуществляется с помощью гидравлического цилиндра (гидроразгрузки), подъем пильной рамы – вручную.

Моторная группа состоит из мощного электродвигателя, работающего в 2-х режимах – 0,75кВт и 1,1кВт, обеспечивающего стабильную работу ленточного станка в различных скоростных режимах.

Две скорости движения полотна 40 и 80 м/мин позволяет пилить как трудно обрабатываемые, в т.ч. высоколегированные стали, так и легко обрабатываемые цветные сплавы, в т.ч. различные марки алюминия и получить самое высокое качество и производительность.

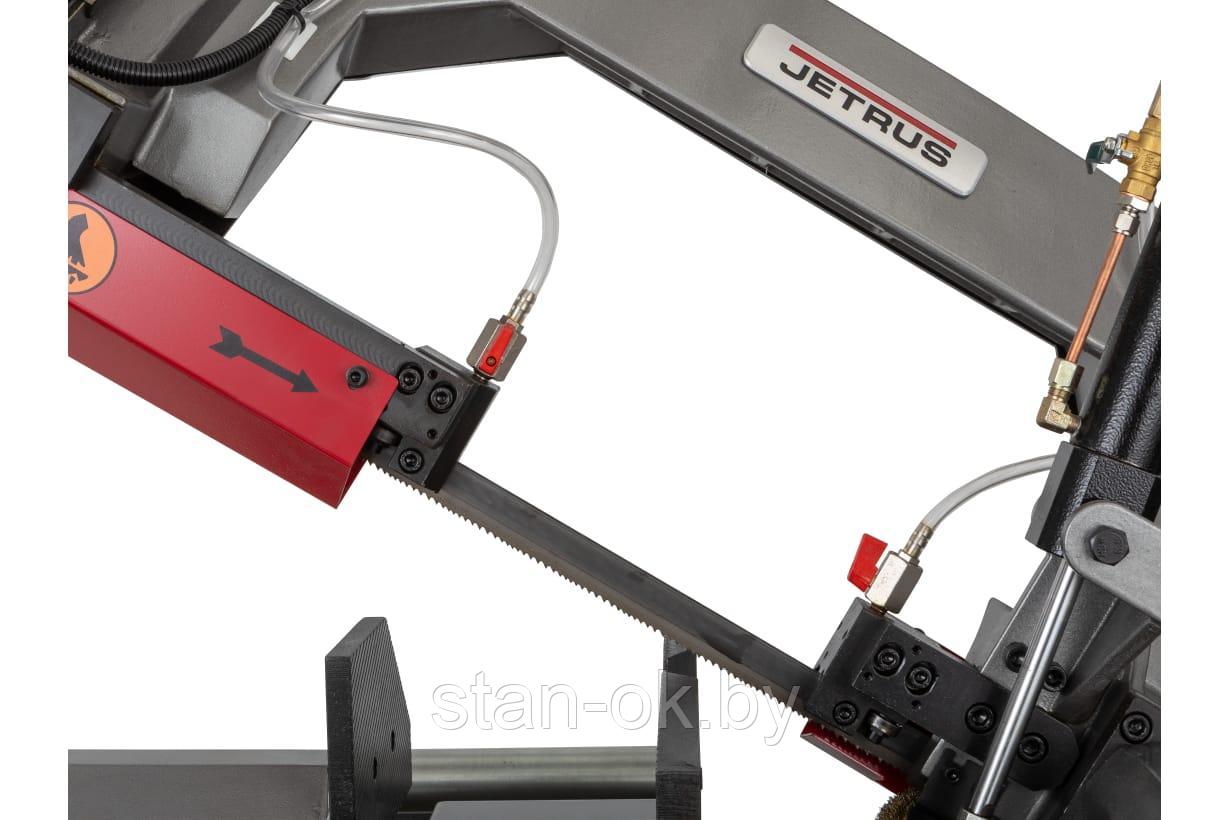

Модель MBS-1012DAP имеет регулируемую направляющую для регулировки прохода ленточного полотна в зависимости от формы заготовки и ее диаметра. Направляющие блоки осуществляют позиционирование полотна непосредственно под прямым углом к поверхности обрабатываемой заготовки. Максимальная стойкость ленточного полотна обеспечивается подачей СОЖ в зону резания.

Вес станка в полном снаряжении составляет 355 кг.

Комплектация

• Биметаллическое ленточное полотно
• Регулируемый концевой упор
• Автоматический выключатель окончания распила
• Ручные тиски
• Закрытая подставка с системой СОЖ
