Фрезерный станок с шипорезной кареткой ФСШ-1А (К)
Фрезерный станок с шипорезной кареткой ФСШ-1А (К)В наличии
Цену уточняйте
+37529142-29-47
  • +375333191401
  • +375333191402
  • +375173740405
    факс
  • +375333191405
    Сервис и Запчасти

Описание

Наибольшая толщина обрабат. заготовки, мм 100
Размеры стола (длина х ширина), мм 1000х325
Размеры шипорезной каретки (длина х ширина), мм 1000х295
Наиб. вертикальное перемещение шпинделя, мм 100
Наибольший ход шипорезной каретки, мм 926
Наиб. ширина заготовки устанавливаемой

на шипорезной каретке, мм

700
Диаметр шпиндельной оправки, мм 32
Наибольший диаметр режущего инструмента, мм 250
Частота вращения шпинделя, об/мин 3000;4500;6000;9000
Суммарная мощность, кВт 4/4,75
Габариты, мм 1000х1100х1270
Масса, кг 580



НАЗНАЧЕНИЕ:

Станок предназначен для выполнения разнообразных фрезерных работ по дереву по направляющим линейкам с ручной подачей, зарезки простых шипов с помощью шипорезной каретки и криволинейного фрезерования по шаблону с ручной подачей.

СХЕМЫ ОБРАБОТКИ:

Фрезерование шипов и проушин Продольное фрезерование Криволинейное фрезерование по шаблону

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применятся при производстве оконных блоков, дверей из массива древесины с притвором, деталей и элементов корпусной мебели, мебельных фасадов.

Устанавливается на предприятиях и в цехах по производству столярно-строительных деталей и изделий, на мебельном производстве и других деревообрабатывающих предприятиях.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Фрезерный станок с шипорезной кареткой ФСШ-1А (К), цельнолитые рабочий стол и станина станка Цельнолитые рабочий стол и станина станка

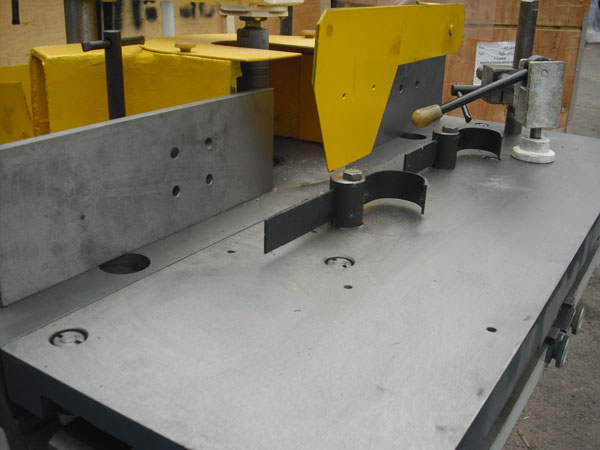

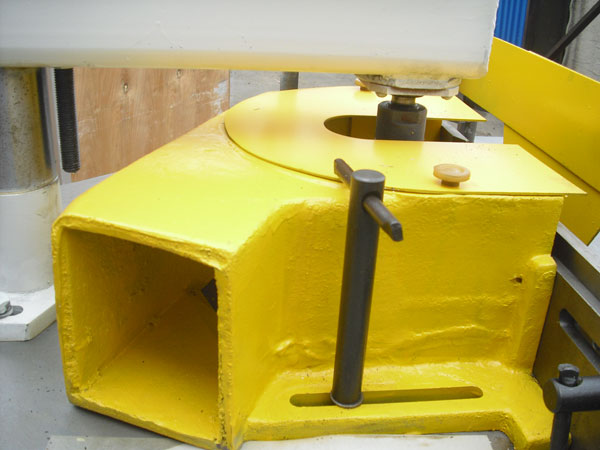

Фрезерный станок с шипорезной кареткой ФСШ-1А (К), защитный кожух ножевого вала Защитный кожух ножевого вала

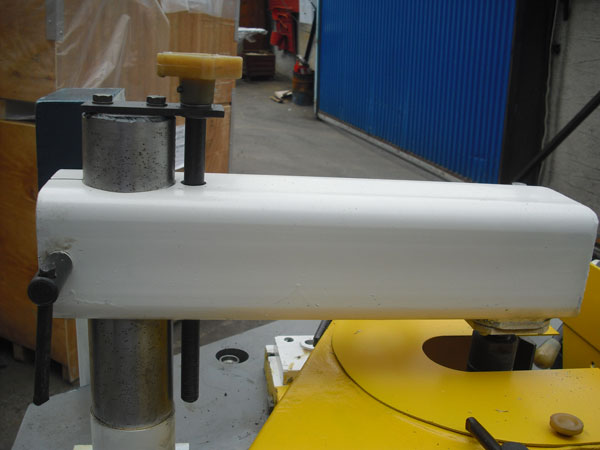

Фрезерный станок с шипорезной кареткой ФСШ-1А (К), верняя опора ножевого вала Верхняя опора ножевого вала
Фрезерный станок с шипорезной кареткой ФСШ-1А (К), шипорезная каретка Шипорезная каретка

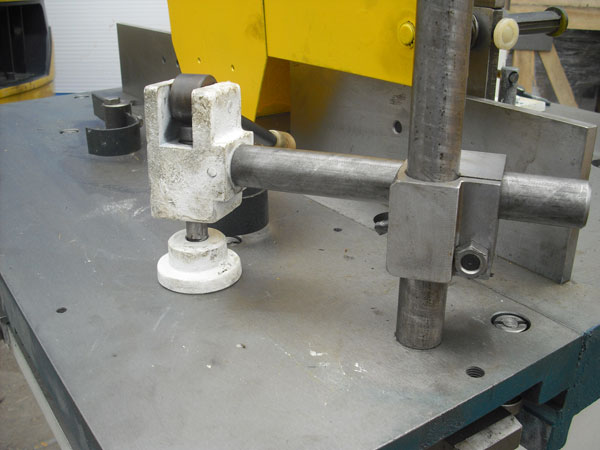

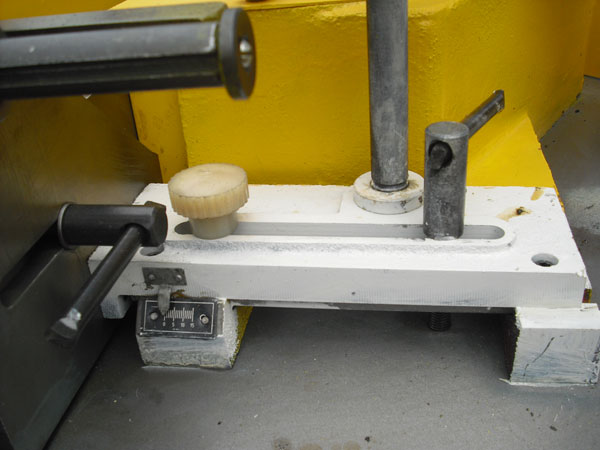

Фрезерный станок с шипорезной кареткой ФСШ-1А (К), фиксирование заготовки при помощи маховика Фиксирование заготовки при помощи маховика

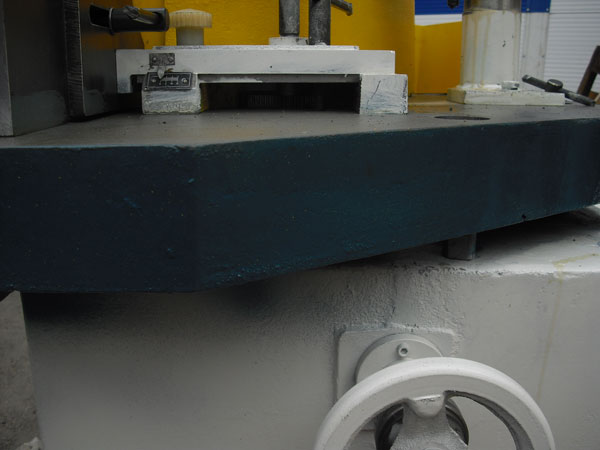

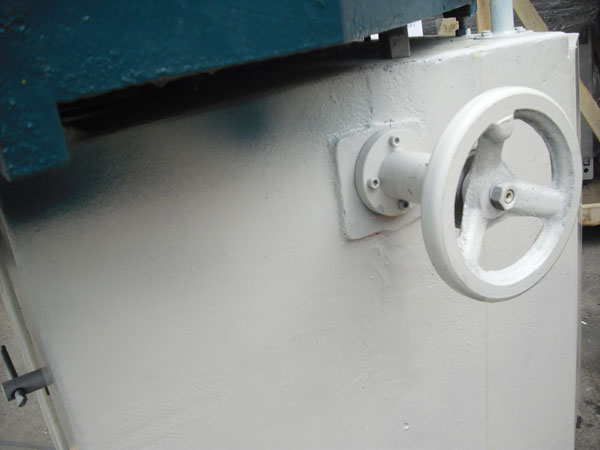

Фрезерный станок с шипорезной кареткой ФСШ-1А (К), подьем опускание ножевого вала при помощи маховика Подъем/опускание ножевого вала при помощи маховика

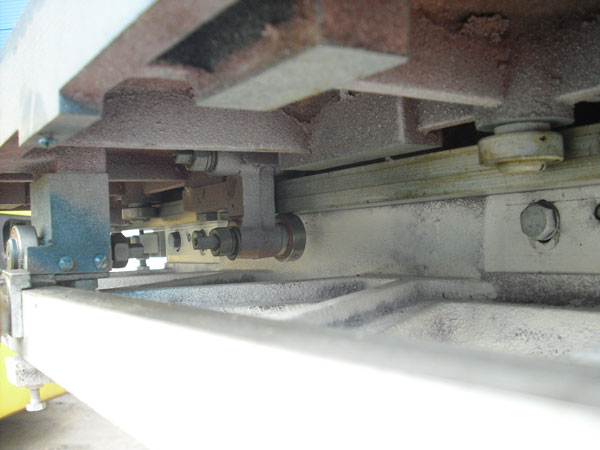

Фрезерный станок с шипорезной кареткой ФСШ-1А (К), движение каретки при помощи подшипников по литым направляющим Движение каретки при помощи подшипников по литым направляющим
Фрезерный станок с шипорезной кареткой ФСШ-1А (К), точная настройка направляющих Точная настройка направляющих

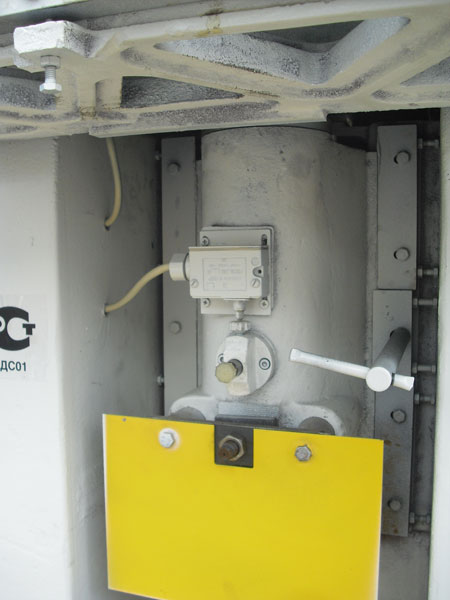

Фрезерный станок с шипорезной кареткой ФСШ-1А (К), стопор вала при замене инструмента Стопор вала при замене инструмента

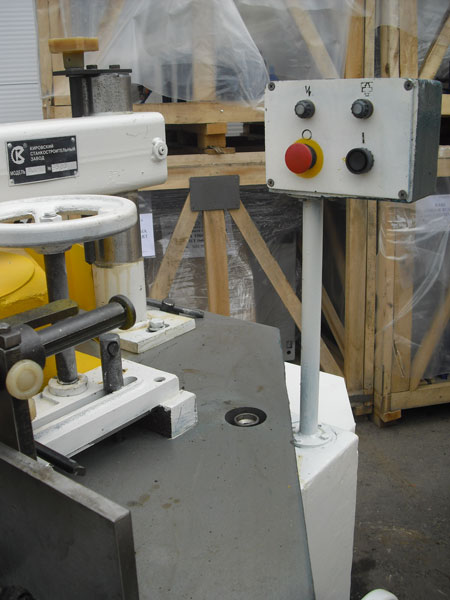

Фрезерный станок с шипорезной кареткой ФСШ-1А (К), для удобства работы оператора предусмотрен выносной пульт управления Для удобства работы оператора предусмотрен выносной пульт управления


ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:




ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

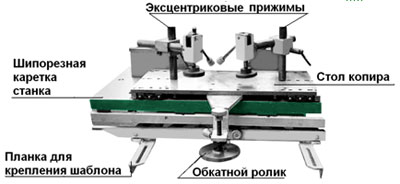

Каретка копировальная мод. «ФСШ-1А(К) 25.000»

Фрезерный станок с шипорезной кареткой ФСШ-1А (К), каретка копировальная мод. ФСШ-1Ф(К) 25,000

Предназначена для изготовления на фрезерных станках с вертикальным расположением шпинделя и шипорезной кареткой криволинейные элементы окон, дверей и мебели с достижением высокой производительностью и обеспечением безопасности производимых работ.

Устройство с заготовкой перемещается относительно шпинделя станка (обеспечивается глубина криволинейного профиля) на двух шариковых направляющих обкатывая роликом шаблон, который устанавливается (крепится) спереди к станине станка. Для фиксации заготовки на столе устройства имеются два эксцентриковых прижима.

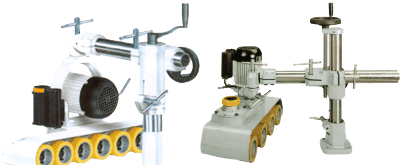

Дополнительно станок может комплектоваться автоматическим подающим устройством (автоподатчиком), который легко монтируется на стол станка.

Возможна установка следующей модели: MX 38/48.
Фрезерный станок с шипорезной кареткой ФСШ-1А (К)
Преимущества установки автоподатчика:
  • равномерная и быстрая подача заготовки в зону обработки, исключающая "человеческий фактор", и как следствие улучшение качества обработки и снижение количества переточек режущего инструмента
  • увеличение производительности как отдельно взятого станка, так и всей технологической цепочки оборудования
  • снижение травмобезопасности, что дает возможность допускать к работе на станке операторов более низкой квалификации.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСТРОЙСТВА

Наибольший поперечный ход, мм 200
Длина фрезерования, мм Соответствует ходу каретки станка
Количество зажимов, шт 2
Габариты, мм 680х295
Масса станка, кг 60



Фото станка с копировальным устройством (25-й узел)

Фрезерный станок с шипорезной кареткой ФСШ-1А (К), фото станка с копировальным устройством

Характеристики

Основные
Страна производительРоссия
СостояниеНовое
Тип станкаФрезерный станок по дереву
