Фрезерный станок с шипорезной кареткой OSTERMANN Т1005 TR-PL
Фрезерный станок с шипорезной кареткой OSTERMANN Т1005 TR-PLВ наличии
Цену уточняйте
+37529142-29-47
  • +375333191401
  • +375333191402
  • +375173740405
    факс
  • +375333191405
    Сервис и Запчасти

Описание

МОДЕЛЬ T1005
Размер рабочего стола (длина и ширина), мм 1100х900
Размер стола удлинения, мм 500х320
Размер каретки, мм 520х465
Цанга для сменных шпинделей
Диаметр шпинделя поставляемого со станком
Рабочая высота,мм
МК5
ø32
160
Мощность основного двигателя, кВт 5,5
Мощность двигателя подъема/опускания вала 0,12
Мах. диаметр фрезы ø350
Вертикальный ход шпинделя, мм 120
Интегральные линейки, мм 2х550
Диаметр под аспирационную систему, мм
- над рабочим столом
- под рабочим столом

ø120
ø120
Наибольший диаметр режущего инструмента, мм
- для профилирования
- для нарезания шипов

275
400
Частота вращения шпинделя, об/мин 3000; 4000; 5000; 6000; 8000; 10000
Суммарная мощность кВт 5,62
Габариты (без передвижного пульта), мм 1100х100х1120
Масса, кг 580



НАЗНАЧЕНИЕ:

Станок предназначен для выполнения разнообразных фрезерных работ по дереву по направляющим линейкам с ручной подачей, зарезки простых шипов с помощью шипорезной каретки и криволинейного фрезерования по шаблону с ручной подачей. Комплектация станка идеально подходит для нарезания шипов и проушин в брусках оконных блоков , как прямоуголных, так и косоугольных, в брусках дверных коробок и других рамных конструкциях. Также применяется для профилирования брусков, створок и коробок, для обработки створок оконных блоков и дверных полотен с притвором и других рамных конструкций по наружному контуру.



СХЕМЫ ОБРАБОТКИ:

Фрезерование шипов и проушин Продольное фрезерование Криволинейное фрезерование по шаблону


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применятся при производстве оконных блоков, дверей из массива древесины с притвором, деталей и элементов корпусной мебели, мебельных фасадов.
Устанавливается на предприятиях и в цехах по производству столярно-строительных деталей и изделий, на мебельном производстве и других деревообрабатывающих предприятиях.

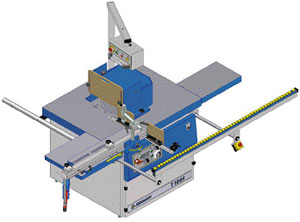

Фрезерный станок с шипорезной кареткой Т1005 TR-PL



КОНСТРУКТИВНЫЕ ОСОБЕНОСТИ:

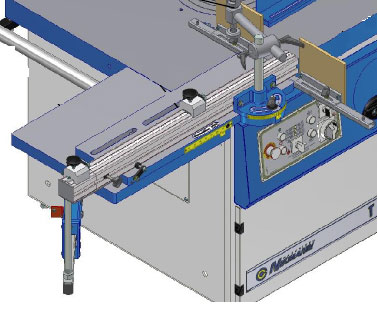

Фрезерный станок с шипорезной кареткой Т1005 TR-PL, шипорезная каретка ШИПОРЕЗНАЯ КАРЕТКА

Наличие шипорезной каретки позволяет зарезать шипы и проушины на торцах заготовки. Размер шипорезной каретки позволяет базировать крупногабаритные заготовки. Торцевое расположение каретки очень удобно, т.к. она является еще и удлинением рабочего стола с левой стороны.

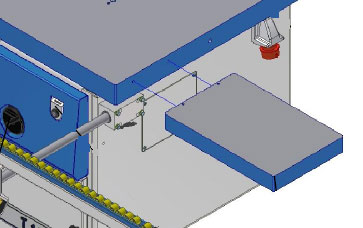

Фрезерный станок с шипорезной кареткой Т1005 TR-PL, правое удлинение рабочего стола ПРАВОЕ УДЛИНЕНИЕ РАБОЧЕГО СТОЛА

Необходимо при профилировании длинных заготовок. Например элементы окон, стоевые дверей и т.д. Благодаря удлинению габаритные заготовки не свисают со стола, а точно базируются на плоскости, что позволяет достигать высокой точности обработки

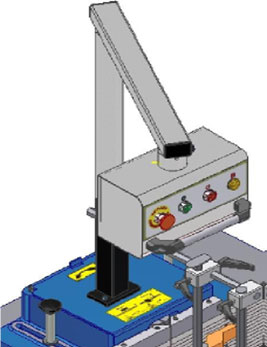

Фрезерный станок с шипорезной кареткой Т1005 TR-PL, выносной пульт управления ВЫНОСНОЙ ПУЛЬТ УПРАВЛЕНИЯ

Облегчает работу оператора. Кнопки включения/выключения станка, а также кнопку экстренного выключения возможно установить на удобной высоте.

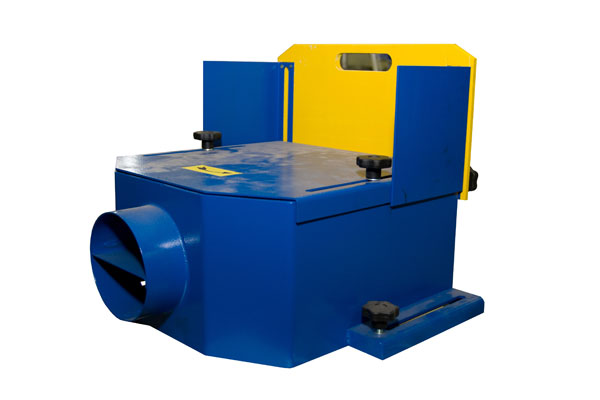

Фрезерный станок с шипорезной кареткой Т1005 TR-PL, защитный кожух для шипорезания ЗАЩИТНЫЙ КОЖУХ ДЛЯ ШИПОРЕЗАНИЯ

Возможно устанавливать инструмент диаметром до 400 мм
СТОЛ ДЛЯ ШИПОРЕЗАНИЯ

Позволяет прижать заготовку в непосредственной близости к режущему инструменту, что исключает вибрацию. А также есть возможность зарезать шипы и проушины на коротких заготовках

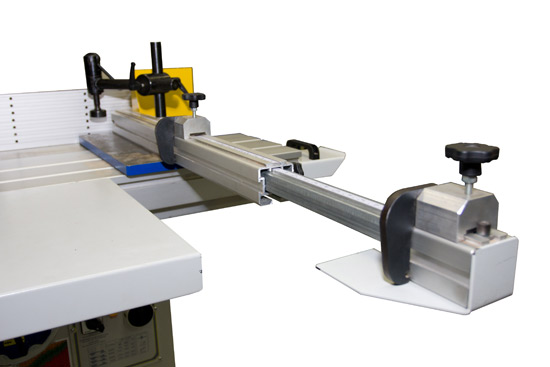

Фрезерный станок с шипорезной кареткой Т1005 TR-PL, телескопическая упорная линейка ТЕЛЕСКОПИЧЕСКАЯ УПОРНАЯ ЛИНЕЙКА

Позволяет позиционировать длинномерные заготовки
ПРИЖИМНОЕ УСТРОЙСТВО MORI

Надежно прижимает заготовки к столу и направляющим линейкам, что обеспечивает точность геометрических размеров. А так же обеспечивает безопасность работы оператора.
ИНТЕГРАЛЬНЫЕ ЛИНЕЙКИ по 550 мм.

Большая площадь прижима позволяет максимально точно осуществлять подачу заготовок, исключая их смещение в процессе обработки. Выдвижные пластины направляющих повторяют контур фрезы. Это дает возможность максимально близко базировать заготовку к режущему инструменту, что обеспечивает дополнительную безопасность оператора.
Фрезерный станок с шипорезной кареткой Т1005 TR-PL, выдвижная планка с роликами ВЫДВИЖНАЯ ПЛАНКА С РОЛИКАМИ

Позволяет обрабатывать крупногабаритные щитовые и рамные конструкции по периметру, исключая их провисание.
Фрезерный станок с шипорезной кареткой Т1005 TR-PL, два выхода под аспирацию ДВА ВЫХОДА ПОД АСПИРАЦИЮ

Позволяют вытягивать стружки(опилки) из зоны резания, а так же из погружного стакана для фрез. Это исключает попадание стружек в моторный отсек, обеспечивая долгую и бесперебойную работу станка.


ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

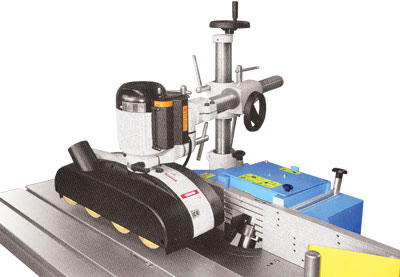

Фрезерный станок с шипорезной кареткой Т1005 TR-PL, автоподатчик АВТОПОДАТЧИК

Позволяет плавно подавать заготовку в зону резания, что увеличивает качество и производительность.

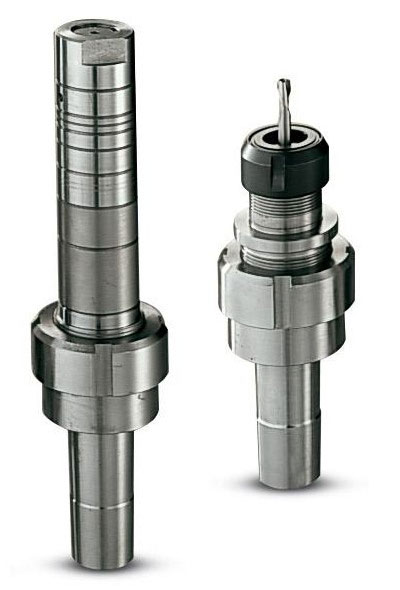

Фрезерный станок с шипорезной кареткой Т1005 TR-PL, сменные шпиндели СМЕННЫЕ ШПИНДЕЛИ

Диаметром 30;32;35;40

И под концевые фрезы

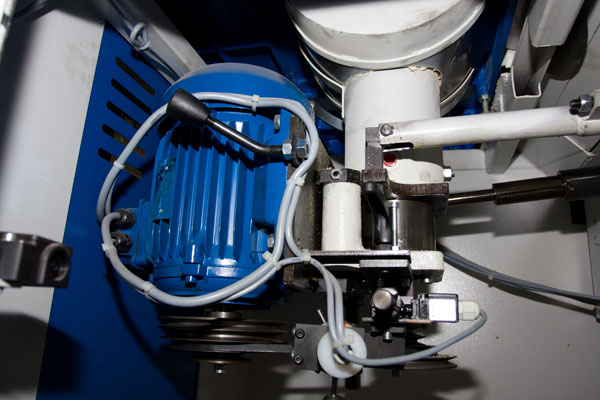

Фрезерный станок с шипорезной кареткой Т1005 TR-PL, увеличение мощности до 7,5 кВт УВЕЛИЧЕНИЕ МОЩНОСТИ До 7,5 кВт


ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

Фрезерный станок с шипорезной кареткой Т1005 TR-PL, производимые изделия Фрезерный станок с шипорезной кареткой Т1005 TR-PL, производимые изделия Фрезерный станок с шипорезной кареткой Т1005 TR-PL, производимые изделия
Филенчатые двери из массива Евроокна Мебельные фасады

Характеристики

Основные
Производитель  OSTERMANN
Страна производительТайвань
Дополнительный сервис  Сервисное обслуживание
СостояниеНовое
Тип станкаФрезерный станок по дереву
