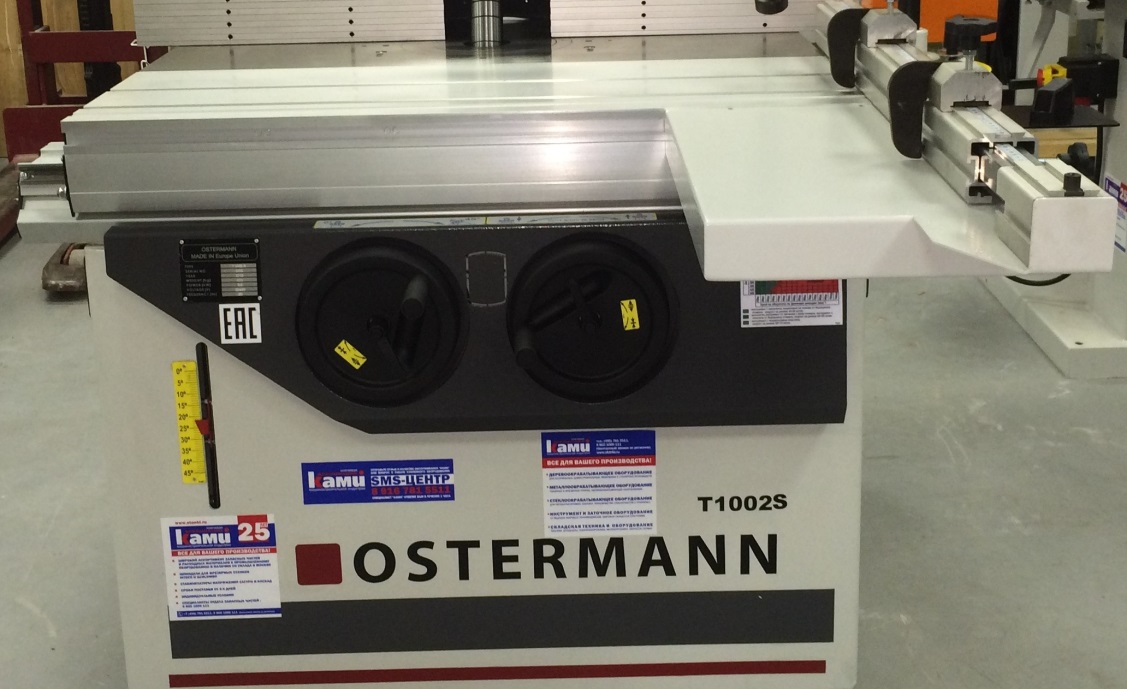

Фрезерные станки со сменными шпинделями OSTERMANN Т1002
Фрезерные станки со сменными шпинделями OSTERMANN Т1002В наличии
Цену уточняйте
+37529142-29-47
  • +375333191401
  • +375333191402
  • +375173740405
    факс
  • +375333191405
    Сервис и Запчасти

Описание

Модель OSTERMANN Т 1002S OSTERMANN Т 1002L
Наибольшая толщина заготовки, мм 125
Размер стола (длина х ширина), мм 1000 х 650
Размер шипорезной каретки (длина х ширина), мм 1150 х 350 1600 х 350
Вертикальный ход шпинделя, мм 180
Полезная высота шпинделя, мм 125
Угол наклона шпинделя, град 0° ÷ 45°
Диаметр шпинделя, мм 32 (30, 40, 50, под концевой инструмент)
Тип шпинделя заменяемый МК4
Наибольший диаметр режущего инструмента, мм 250

250

320

Диаметр отверстия в столе, мм 260
Частота вращения шпинделя, об/мин 3000 / 4000 / 5000 / 6000 / 8000 / 10000
Мощность, кВт

5,5

5,5
Габариты, мм 1350 х 1000 х 850 1850х1000х850
Масса, кг 430 446



НАЗНАЧЕНИЕ:

Предназначены для выполнения разнообразных фрезерных работ по дереву, зарезки простых шипов и проушин с помощью шипорезной каретки, продольного фрезерования по направляющим линейкам, криволинейного фрезерования по шаблону и фрезерования концевым инструментом.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется при производстве столярных изделий, дверей из массива древесины, деталей и элементов корпусной мебели, мебельных фасадов и на других деревообрабатывающих предприятиях.

СХЕМА ОБРАБОТКИ:

Фрезерование шипов

и проушин

Продольное

фрезерование

Криволинейное фрезерование

по шаблону

Фрезерование

концевыми фрезами



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

СМЕННЫЙ ШПИНДЕЛЬ МК4

Удобная смена шпинделей под разные посадочные диаметры фрез: 30, 32, 40, 50 и шпиндель для концевых фрез. Позволяет в одном станке иметь шпиндели разных диаметров и работать концевым инструментом. Удобно когда фрезы имеют разные посадочные диаметры, а собранные комплекты фрез можно менять вместе со шпинделем, не снимая их.

Дополнительный шпиндель с необходимым посадочным диаметром заказывается отдельно.

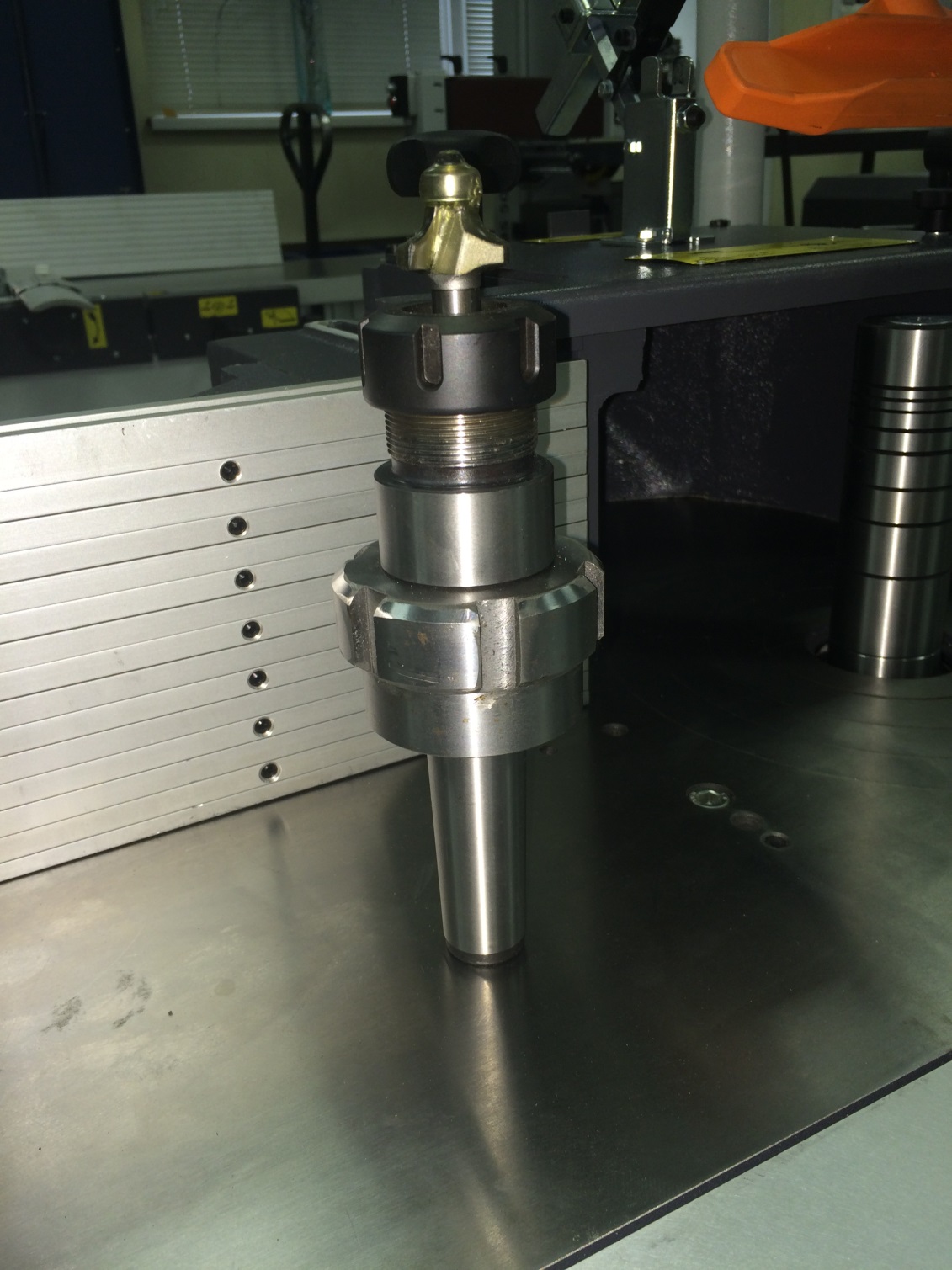

ШПИНДЕЛЬ ПОД КОНЦЕВОЙ ИНСТРУМЕНТ

В комплекте со станком поставляется шпиндель под концевой инструмент с креплением под цангу ER 32.

(Цанга и инструмент в комплект поставки не входят).

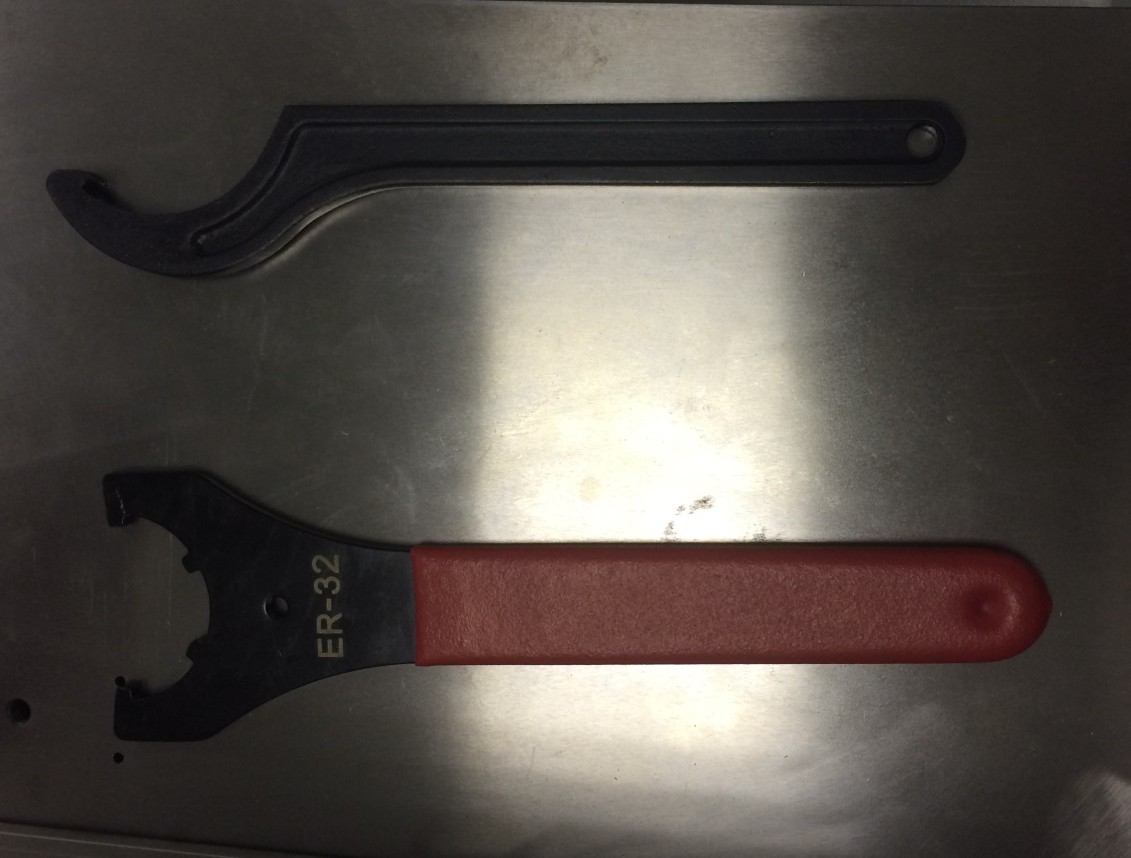

КЛЮЧИ

В комплекте со станком поставляется ключ для съема шпинделя и ключ для цанг ER 32.

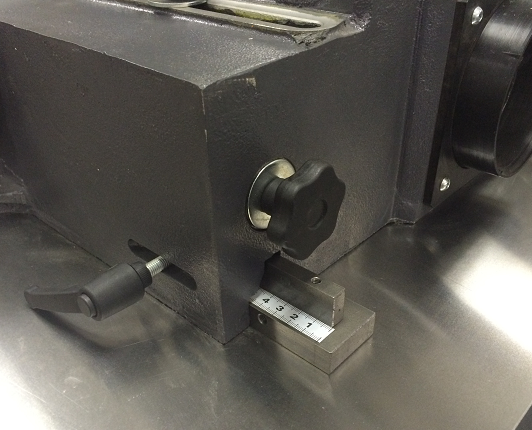

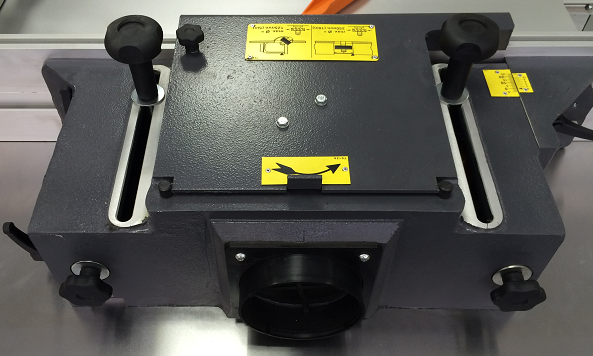

КОЖУХ ДЛЯ ПРОФИЛИРОВАНИЯ Ø250

Для фрез диаметром 250 мм.

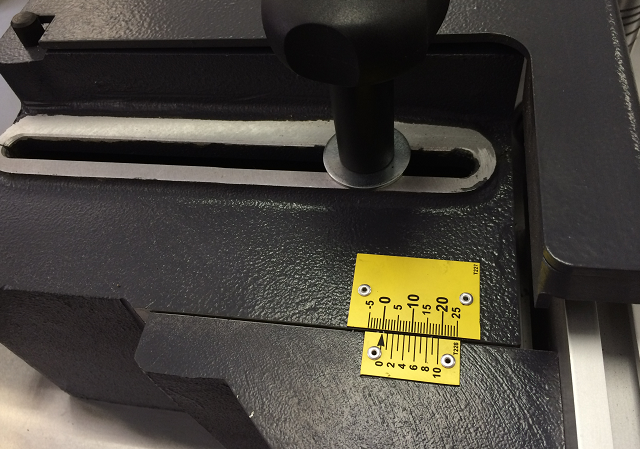

Настройка направляющих линеек по миллиметровым шкалам с помощью удобных регулировочных винтов.

В кожухе предусмотрен выход под аспирацию.

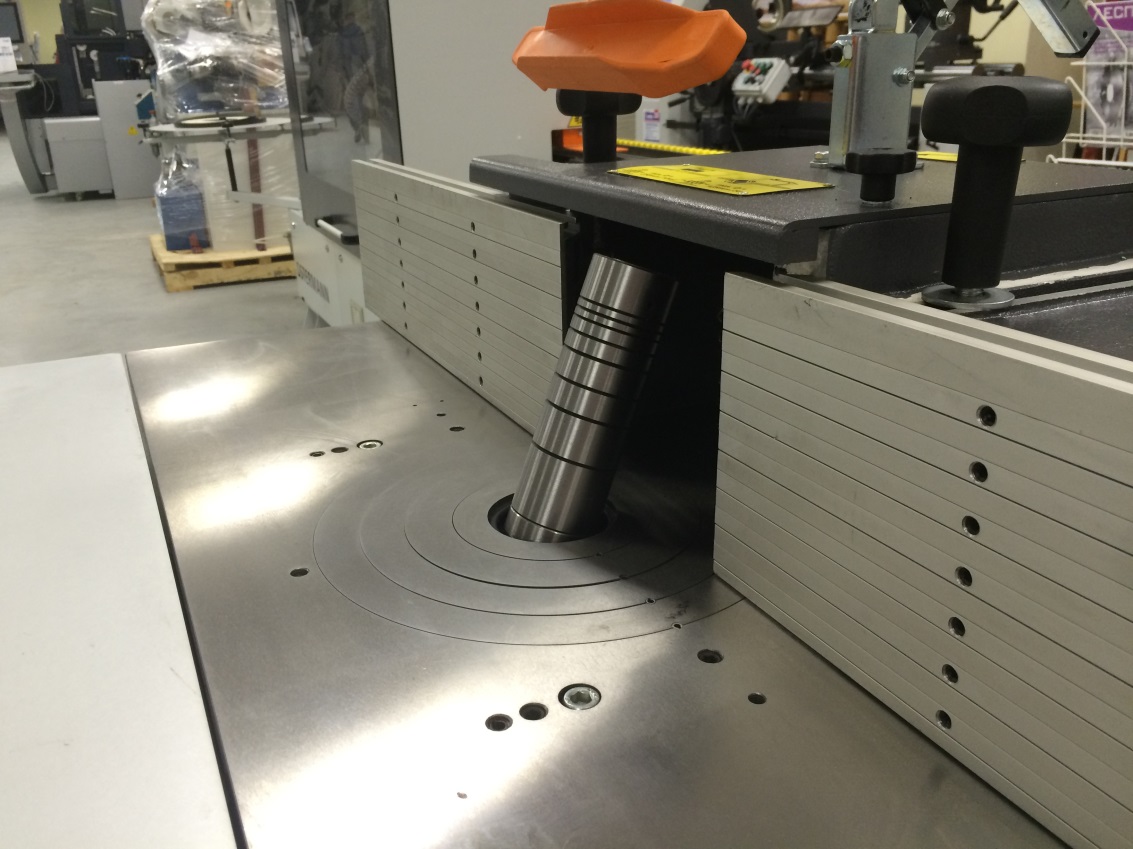

НАКЛОН ШПИНДЕЛЯ 0° - 45°

Позволяет расширить номенклатуру выпускаемых изделий, без дополнительных затрат на инструмент.

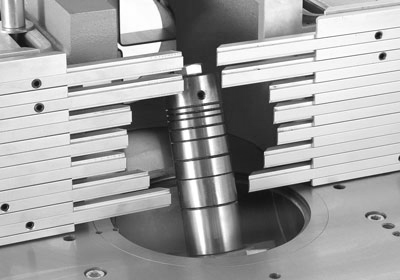

ИНТЕГРАЛЬНЫЕ НАПРАВЛЯЮЩИЕ

Две направляющие линейки 500 мм каждая - хорошая база при обработке.

Исключен подрыв древесины на краях т.к. выдвижные пластины сокращают расстояние между направляющими линейками и не позволяют заготовке проваливаться внутрь кожуха.

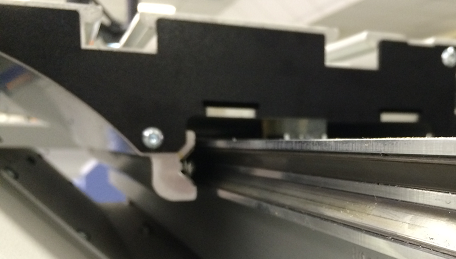

НАПРАВЛЯЮЩИЕ КАРЕТКИ

Каретка перемещается по высокопрочным закаленным стальным направляющим пластинам.

Пластины при необходимости могут быть заменены, что делает ресурс каретки практически вечным.

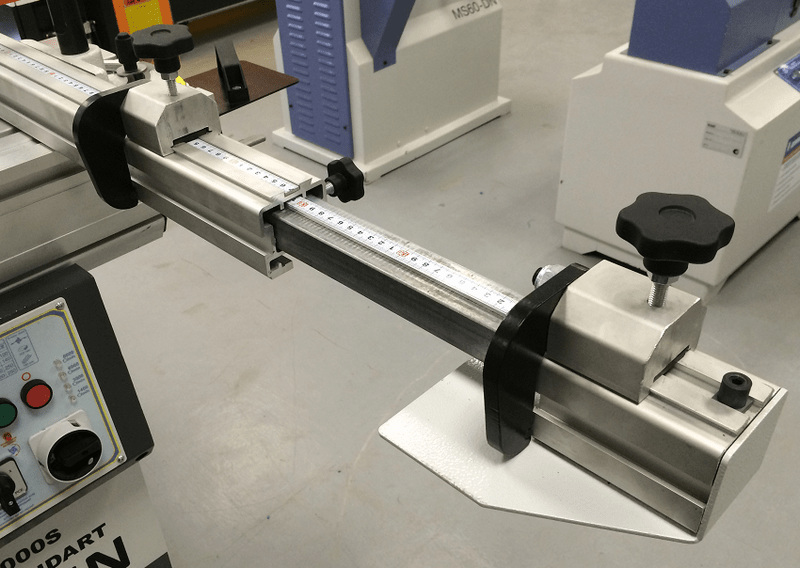

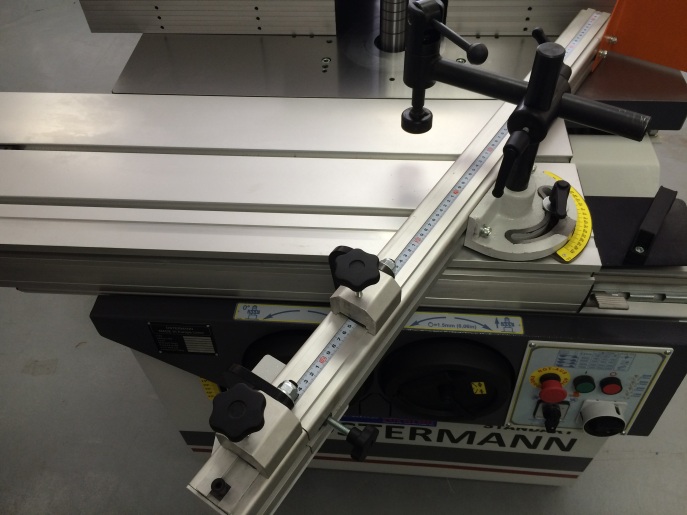

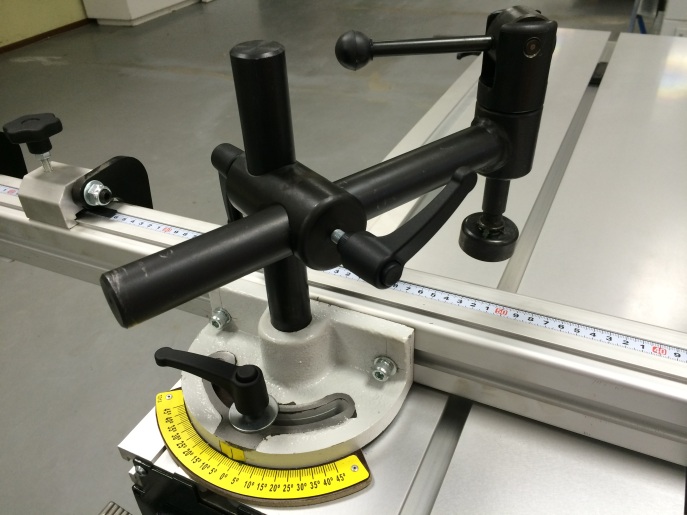

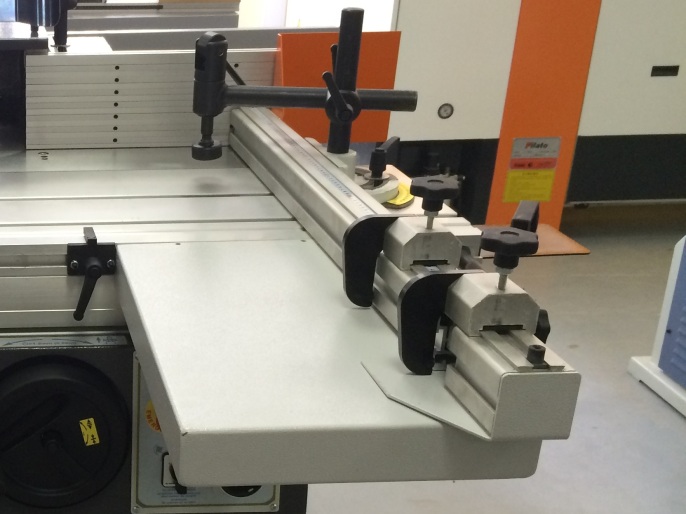

ТЕЛЕСКОПИЧЕСКАЯ ПОВОРОТНАЯ ЛИНЕЙКА

Телескопическая линейка 900 мм + удлинение.

2 флажковых упора для шипорезных работ.

Поворот линейки на угол +/-45° по шкале с градусами.

ПРИСТАВНОЙ СТОЛ

Исключает провисание габаритных заготовок.

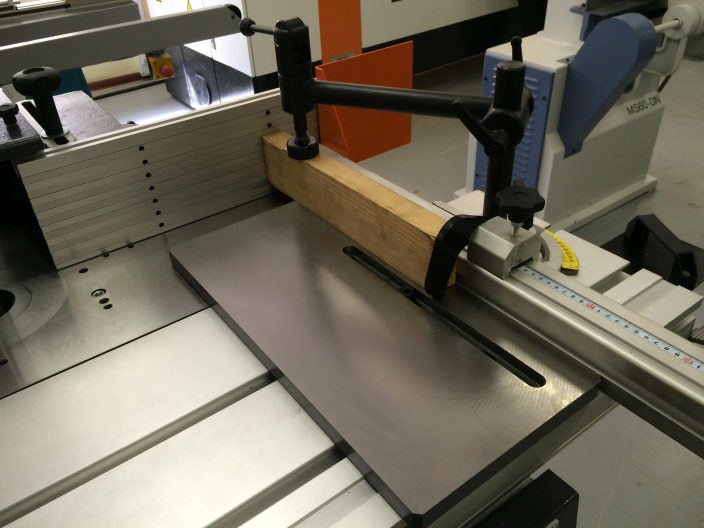

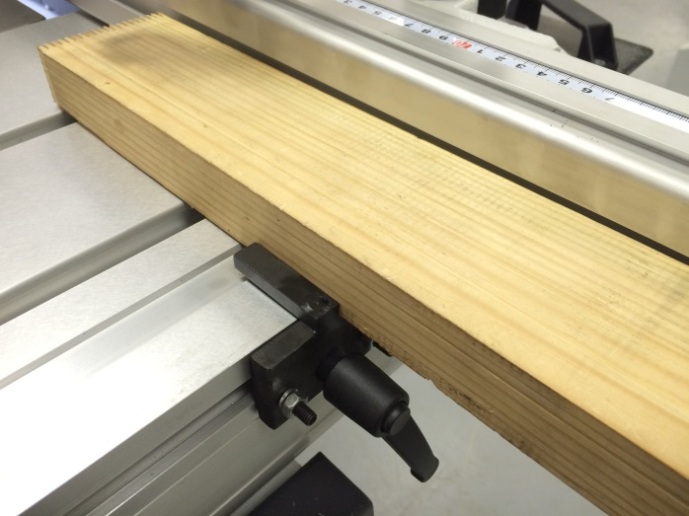

ЭКСЦЕНТРИКОВЫЙ ПРИЖИМ

Фиксация заготовок на каретке при помощи эксцентрикового прижима

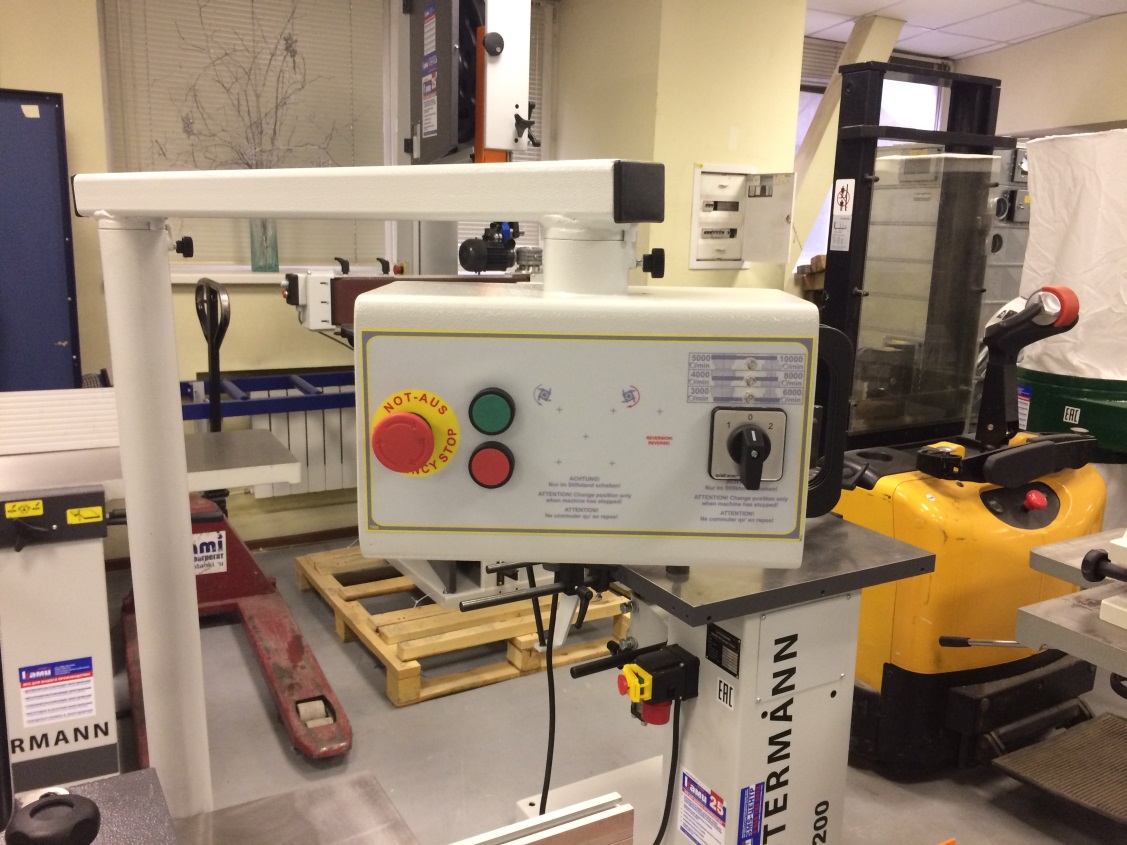

ПУЛЬТ УПРАВЛЕНИЯ

На поворотной консоли расположенный на уровне глаз.

Отображение:

- выбранной частоты вращения шпинделя, об/мин;

- переключатель частоты вращения шпинделя;

- кнопки вкл/выкл;

- аварийный выключатель;

- переключатель направления вращения шпинделя (реверс) – (опция).

МАХОВИКИ ПОДЪЕМА/ОПУСКАНИЯ И НАКЛОНА ШПИНДЕЛЯ

С отображением угла наклона (0-45 град).

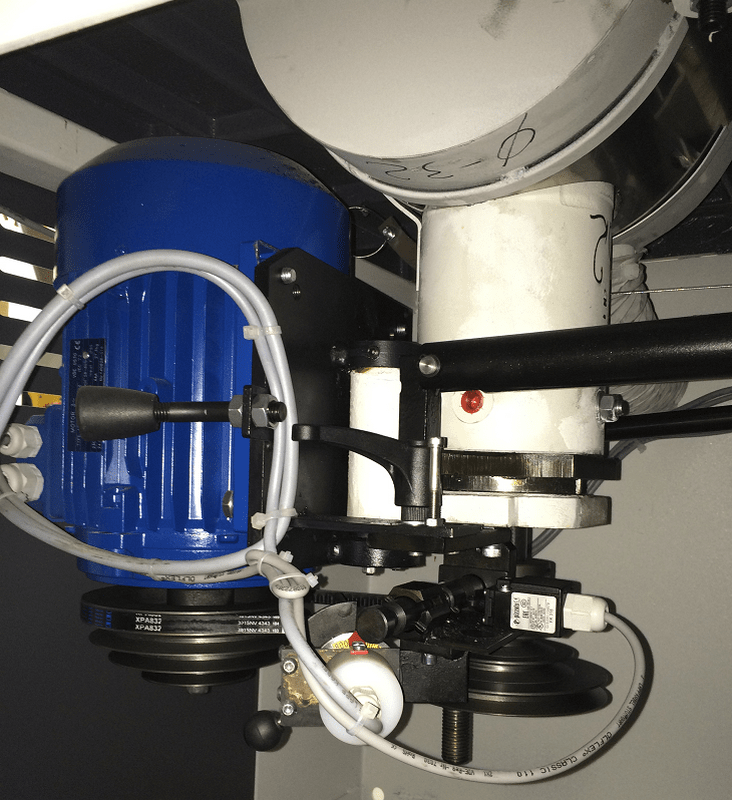

ПЕРЕКЛЮЧЕНИЕ СКОРОСТЕЙ

С помощью удобного и быстрого механизма переставления ремней.

6 скоростей вращения шпинделя: 3000, 4000, 5000, 6000, 8000, 10000 об/мин.

Опционально: 3000, 4500, 6000, 7500, 9000, 15000 об/мин.

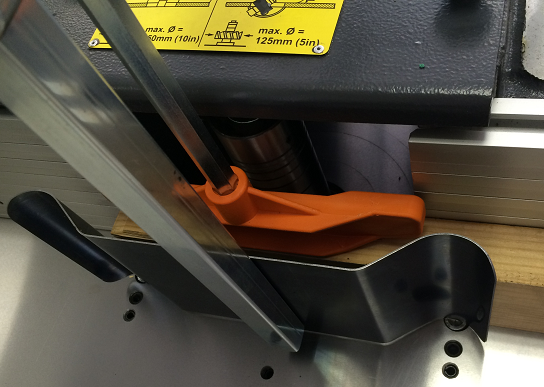

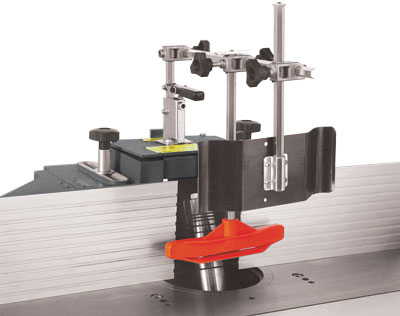

ПРИЖИМ MORI

Прижимает заготовку в двух плоскостях: сверху к столу и сбоку к направляющим линейкам, что обеспечивает точность обработки и безопасность оператора.

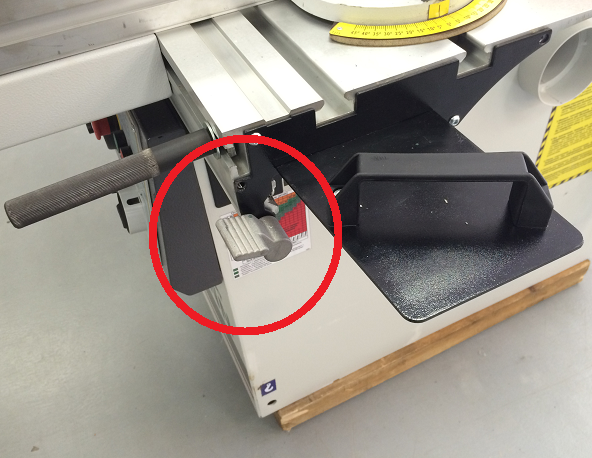

СТОПОР КАРЕТКИ

Каретку можно застопорить, например, при продольном фрезеровании или по шаблону.

Удобное перемещение каретки с помощью рукояток.

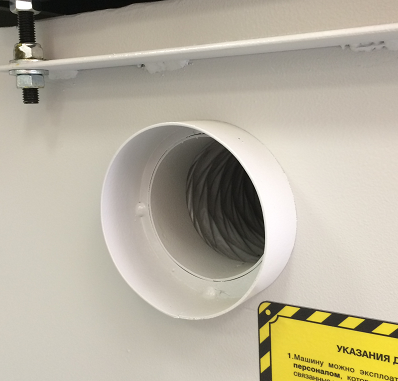

ПАТРУБОК ПОД АСПИРАЦИЮ

Аспирационный патрубок расположен под столом для более эффективного удаления стружки из стакана шпинделя.

Второй патрубок в защитном кожухе шпинделя.

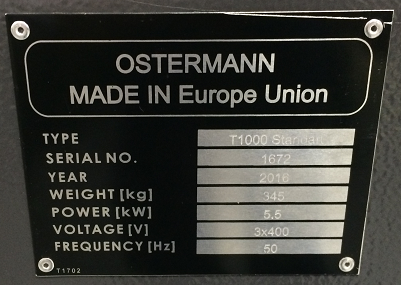

СДЕЛАНО В ЕВРОСОЮЗЕ

Австрийское качество проверенное временем.

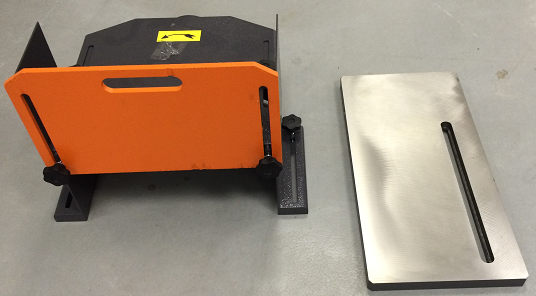

ШИПОРЕЗНЫЙ КОМПЛЕКТ

(Опция)

Кожух для фрез Ø320мм, чугунная шипорезная приставка для коротких заготовок и передвижной упор.

Приставка позволяет прижать заготовку в непосредственной близости к фрезе, что исключает её вибрации, а также зарезать шипы на коротких заготовках.

Передвижной упор для фиксации заготовки к телескопической линейке.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:


Филенчатые двери Евроокна Мебельные фасады из массива

Характеристики

Основные
Производитель  OSTERMANN
Страна производительТайвань
Дополнительный сервис  Сервисное обслуживание
СостояниеНовое
Тип станкаФрезерный станок по дереву
