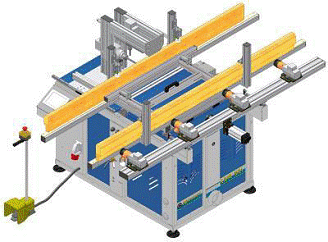

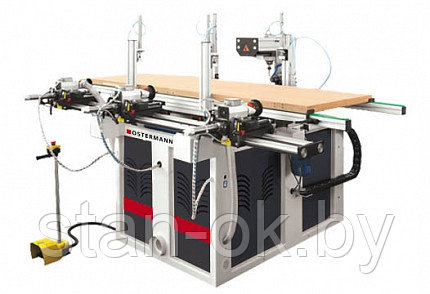

Дверной центр с ЧПУ OSTERMANN LBM-NC1
Дверной центр с ЧПУ OSTERMANN LBM-NC1В наличии
Цену уточняйте
+37529142-29-47
  • +375333191401
  • +375333191402
  • +375173740405
    факс
  • +375333191405
    Сервис и Запчасти

Описание

Параметры двери и рамы:
Максимальная ширина обрабатываемой двери, мм 910
Минимальная ширина обрабатываемой двери, мм 500
Максимальная длина обрабатываемой двери, мм 2200
Максимальная толщина обрабатываемой двери, мм 50
Максимальная толщина рамы для двери, мм 150
Шпиндели для обработки паза под петли:
Штук 3
Наклон головки (для петель ANUBA) 0° - 12°
Обороты двигателей, min-1 18 000
Мощность двигателей, кВт 0,41
Диаметр режущего инструмента, мм ø14
Шпиндель для обработки паза под корпус и накладку замка:
Обороты двигателя, min-1 12 000
Мощность двигателя, кВт 0,75
Диаметр режущего инструмента, мм ø14
Шпиндель для обработки отверстий под ручку и личинку замка:
Обороты двигателя, min-1 12 000
Мощность двигателя, кВт 0,55
Диаметр режущего инструмента, мм ø14
Общие технические характеристики:
Максимальное давление воздуха, бар 6
Диаметр наконечника для аспирации, мм ø120
Общая установленная мощность, кВт 3,67
Рабочие габариты, мм 2000x3000
Вес, кг 600



НАЗНАЧЕНИЕ:

Сверлильно-пазовальный центр предназначен для одновременного сверления отверстий, фрезерования и выборки пазов для петель, личинки корпуса замка в дверном полотне и коробке. Двери могут быть изготовлены как из МДФ, так и из массивной древесины. Сверление глухих и сквозных отверстий, а также выборки пазов в деталях мебели, в коробках и дверных полотнах для последующей установки фурнитуры. Независимо друг от друга шпиндели позволяют с высокой точностью выбирать пазы под замок и петли одновременно. Данные преимущества дверного центра позволяет быстро и точно сверлить отверстия последовательно по всем плоскостям обрабатываемой детали, в соответствии с заданной программой в полностью автоматическом режиме.

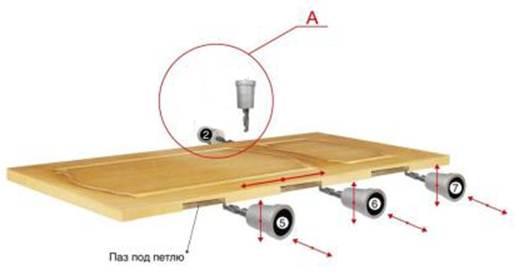

СХЕМА ОБРАБОТКИ



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется для серийного производства дверей на средних и крупных предприятиях, а также в цехах по производству столярно-строительных изделий.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ

Дверной центр с ЧПУ LBM-NC1, образцы получаемых пазов Дверной центр с ЧПУ LBM-NC1, образцы получаемых пазов Дверной центр с ЧПУ LBM-NC1, образцы получаемых пазов


ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Время обработки одной двери не более 5 мин, в зависимости от размеров пазов
  • Функция интерполяции – позволяет одним инструментом выбирать пазы разного диаметра
  • Наклон шпинделей под петли от 0 до 12 град – позволяет выбирать пазы под петли ANUBA
  • Высокочастотные электродвигатели на всех шпинделях с частотой вращения до 12000 об/мин обеспечивают высокое качество обрабатываемых пазов и отверстий.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

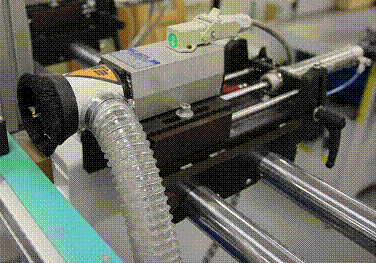

Высокочастотные шпиндели ELTE (Италия). Каждый шпиндель для петли имеет патрубок для аспирации.

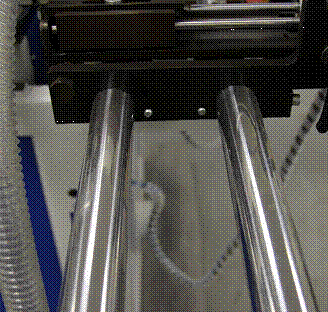

Шпиндели для петель перемещаются по двум массивным цилиндрическим направляющим.

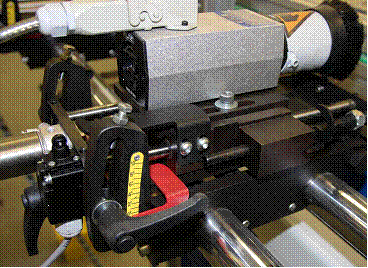

Шпиндели для петель имеют возможность наклона от 0 до 12 градусов под петли ANUBA.

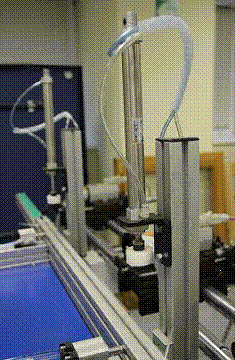

Фиксация заготовки осуществляется с помощью пневмоприжимов.

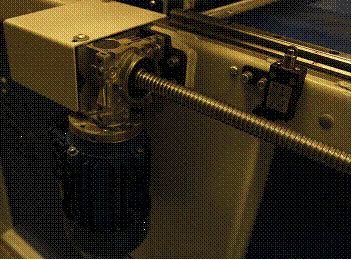

Перемещение узлов по линейным направляющим с помощью высокоточной ШВП.
Схема крепления при обработке коробки.

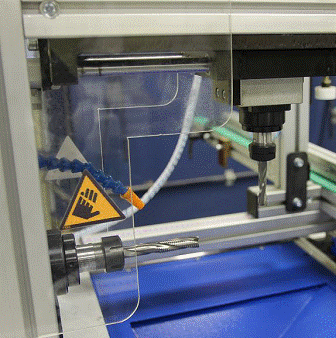

Вертикальный шпиндель для пазов под личинку и ручку. Горизонтальный шпиндель для пазов под корпус замка и лицевую планку. Шпиндели имеют интерполяцию (например, фреза диаметром 14мм может рассверлить отверстие 20мм). Зона обработки данных шпинделей принудительно обдувается воздухом для удаления стружки из глубоких пазов.

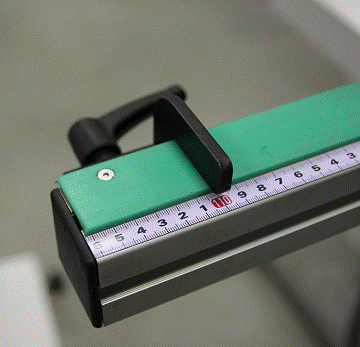

Базирование двери по упорам.

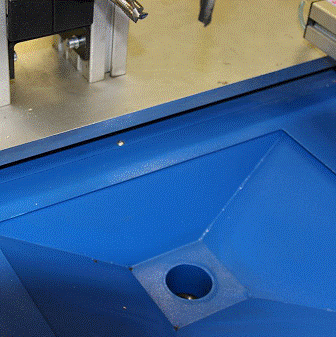

Зона обработки замка и ручки имеет нишу для стружки с патрубком под аспирацию.


СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ

  • 3 шпинделя для петель
  • 1 шпиндель под ручку и личинку
  • 1 шпиндель под корпус и накладку замка
  • Комплект фрез
  • Инструкция по эксплуатации

Характеристики

Основные
Производитель  OSTERMANN
Страна производительКитай
Дополнительный сервис  Сервисное обслуживание
СостояниеНовое
