Сверлильно-пазовальный станок с автоподачей ZXC 100
Сверлильно-пазовальный станок с автоподачей ZXC 100В наличии
Цену уточняйте
+37529142-29-47
  • +375333191401
  • +375333191402
  • +375173740405
    факс
  • +375333191405
    Сервис и Запчасти

Описание

Размеры обрабатываемых деталей, мм: 120х100
Максимальная длина паза, мм 100
Максимальный диаметр сверления, мм 18
Максимальная глубина сверления, мм 20
Угол наклона шпинделя, град 0-90
Частота вращения шпинделей, об/мин 10500
Давление пневмосистемы, МПа 0,6-0,7
Мощность основного шпинделя, кВт 1,1
Мощность двигателя подачи, кВт 0,75
Шаг зубчатой рейки, мм 6,5х1-15< 97.5
Габариты станка, мм 3400х970х1250



НАЗНАЧЕНИЕ:



Предназначен для получения глухих и сквозных отверстий, а также различных пазов в деревянных брусках. Основная область применения - изготовление деревянных жалюзи и элементов детской мебели в больших объемах.

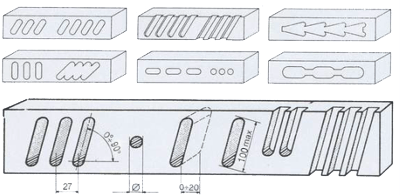

СХЕМА ОБРАБОТКИ





ОБЛАСТЬ ПРИМЕНЕНИЯ

Применяется в столярно-строительном и мебельном производстве.

Отличительные особенности:



  • Обработка двух заготовок одновременно;
  • Высокая производительность;
  • Управление станком осуществляется с пульта;
  • Подача каретки с зубчатыми рейками и подача сверел - осуществляется с помощью пневмоцилиндров;
  • Возможность изготовления вертикальных, горизонтальных и наклонных пазов;
  • Регулировка наклона шпинделя рукояткой с градуировкой в 1 градус;
  • Скорость подачи каретки и сверел регулируется бесступенчато

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ



Сверлильно-пазовальный станок с автоподачей ZXC 100 , удобная настройка станка Удобная настройка станка.
Сверлильно-пазовальный станок с автоподачей ZXC 100 , подача заготовок с помощью пневмоцилиндра Подача заготовок с помощью пневмоцилиндра по зубчатой рейке со стандартным шагом 6,5 мм.
Сверлильно-пазовальный станок с автоподачей ZXC 100 , эргономичная и удобная регулировка Эргономичная и удобная регулировка наклона сверлильного шпинделя от 0 до 90 градусов с точностью до градуса.
Сверлильно-пазовальный станок с автоподачей ZXC 100 , регулировка хода шпиндля Регулировка хода шпинделя осуществляется с помощью винта





ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ :

 Сверлильно-пазовальный станок с автоподачей ZXC 100 , получаемые изделия

Характеристики

Основные
Страна производительКитай
Дополнительный сервис  Сервисное обслуживание
СостояниеНовое

Информация для заказа

  • Цена: Цену уточняйте
