Описание

Модель

МВ 104М

МВ 106М

МВ 108М

Размеры обрабатываемой заготовки, мм

- ширина, наибольшая

- толщина, наименьшая

наибольшая

- длина не менее

440

8



210



220

640

8



210



220

840

8



210



220

Разнотолщинность при обработке нескольких заготовок, мм

3

3

3

Толщина снимаемого слоя, наибольшая, мм

5

5

5

Диаметр ножевого вала, мм

105

105

105

Количество ножей, шт.

4

4

4

Скорость подачи заготовки, м/мин

8; 10; 12

8; 10; 12

8; 10; 12

Частота вращения ножевого вала, об/мин

4800

4800

4800

Мощность электродвигателя привода ножевого вала и подачи, кВт

4

7,5

7,5

Диаметр патрубка для аспирации, мм

100

120

120

Габаритные размеры
Длина, мм 800 800 800
Ширина, мм 830 1030 1230
Высота, мм 1050 1050 1060

Масса, кг

410

496

560



НАЗНАЧЕНИЕ:

Предназначены для продольного одностороннего строгания в размер по толщине плоских заготовок из древесины.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, производству мебели и другие деревообрабатывающие производства.

СХЕМА ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

СЕКЦИОННЫЙ ВАЛ

Подающий вал выполнен секционным, что позволяет одновременно подавать заготовки, имеющие разную толщину. За счет этого производительность увеличивается в несколько раз. Когтевая защита предотвращает обратный выброс заготовки.

РАБОЧИЙ СТОЛ

Рабочий стол – чугунный литой. Зафиксирован на 2-х опорах. От попадания пыли и грязи опоры закрыты кожухами.

НАПРАВЛЯЮЩИЕ СТОЛА

Стол перемещается в 4-х направляющих, что исключает его перекос.

Жесткая фиксация стола осуществляется с помощью рукояток.

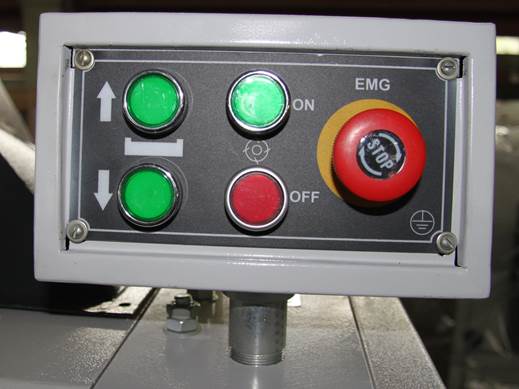

ПУЛЬТ УПРАВЛЕНИЯ

На пульте расположены кнопки включения/выключения, подъема/опускания стола и кнопка аварийной остановки.

ЭЛЕКТРОПОДЪЁМ СТОЛА

Регулировка стола по высоте осуществляется от отдельного двигателя, расположенного под столом. Точная подстройка с помощью маховика. Отображение размера по линейке.

РОЛИКИ В СТОЛЕ

На рабочем столе расположены два ролика, обеспечивающие лучшее скольжение заготовки. В зависимости от типа обрабатываемого материала ролики могут быть настроены на нужный вылет из стола.

ЭЛЕКТРОШКАФ

Расположен в боковой части станка, в моторном отсеке и изолирован от попадания пыли и грязи.

СИСТЕМА ПОДАЧИ

Привод роликов подачи осуществляется через цепную и шестеренчатую передачу.

Надежный привод ножевого вала и роликов подачи от главного эл.двигателя через 3 клиновых ремня.

ВЕРХНЯЯ КРЫШКА

Откидная система верхней крышки и секционных прижимов обеспечивает легкий доступ к ножевому валу (например при замене ножей).

ПРИНИМАЮЩИЙ ВАЛ

На выходе заготовку принимает гладкий стальной приводной валец.

АСПИРАЦИЯ

Выброс стружки осуществляется через круглую эксгаустерную воронку.

УСТРОЙСТВО ДЛЯ ВЫСТАВЛЕНИЯ НОЖЕЙ

Входит в комплект поставки.



Характеристики

Основные
Страна производительКитай
Дополнительный сервис  Сервисное обслуживание
СостояниеНовое
Тип станкаРейсмусовый
