Станки рейсмусовые с шейперным валом и электроподъемом стола МВ 104WМ, МВ 106WМ, МВ 108WМ
Станки рейсмусовые с шейперным валом и электроподъемом стола МВ 104WМ, МВ 106WМ, МВ 108WМВ наличии
Цену уточняйте
+37529142-29-47
  • +375333191401
  • +375333191402
  • +375173740405
    факс
  • +375333191405
    Сервис и Запчасти

Описание

Модель

МВ 104WМ

МВ 106WМ

МВ 108WМ

Размеры обрабатываемой заготовки, мм

- ширина, наибольшая

- толщина, наименьшая

наибольшая

- длина не менее

440



8



205



220

640



8



210



220

840



8



210



220

Разнотолщинность при обработке нескольких заготовок, мм

3 - 4

3 - 4

3 - 4

Толщина снимаемого слоя, наибольшая, мм

5

5

5

Диаметр ножевого вала, мм

108

108

108

Скорость подачи заготовки, м/мин

8; 10; 12

8; 10; 12

8; 10; 12

Частота вращения ножевого вала, об/мин

5000

5000

5000

Количество электродвигателей, шт.

1

1

1

Мощность электродвигателя привода ножевого вала и подачи, кВт

4

7,5

7,5

Диаметр патрубка для аспирации, мм

100

120

120

Габаритные размеры
Длина, мм 800 800 805
Ширина, мм 830 1030 1230
Высота, мм 1050 1050 1050

Масса, кг

450

550

700



НАЗНАЧЕНИЕ:

Предназначены для продольного одностороннего строгания в размер по толщине плоских заготовок из древесины.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, производству мебели и другие деревообрабатывающие производства.

СХЕМА ОБРАБОТКИ:

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Увеличенная глубина строгания + поворотные пластины расположены по спирали, благодаря этому плавно входят в заготовку;
  • Долговечность – поворотные пластины изготовлены из твердосплавной стали и имеют 4 режущих грани, после затупления одной грани нож поворачивается и работает следующая грань;
  • Вал всегда сбалансирован – ножи равномерно распределены по площади, их нельзя поставить неправильно;
  • Низкий уровень шума при работе;
  • Отсутствие вырывов на сучках при обработке.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

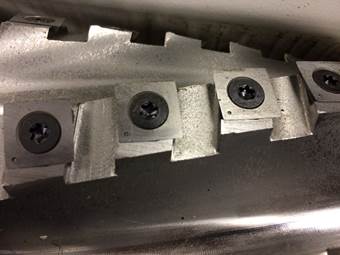

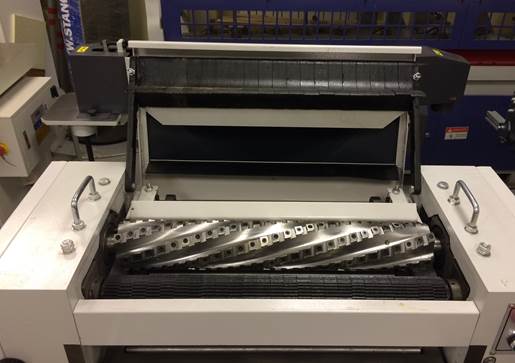

ШЕЙПЕРНЫЙ НОЖЕВОЙ ВАЛ

Ножевые пластины расположены по спирали. Это обеспечивает плавный вход ножей в заготовку и исключает ее подрывы, что повышает качество обработанной поверхности.

Вал имеет 6 спиралей твердосплавных пластин.

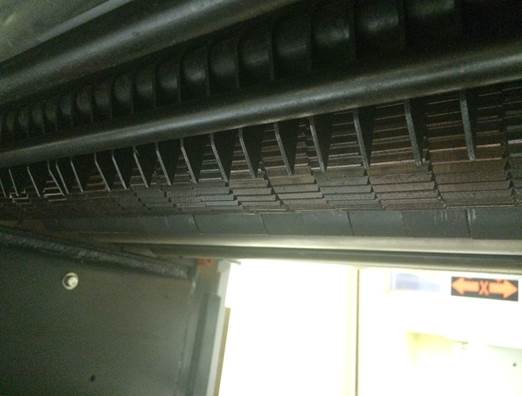

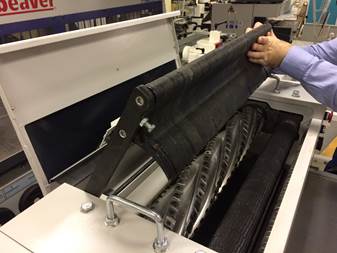

СЕКЦИОННЫЙ ВАЛ

Подающий вал выполнен секционным, что позволяет одновременно подавать заготовки, имеющие разную толщину. За счет этого производительность увеличивается в несколько раз. Когтевая защита предотвращает обратный выброс заготовки.

РАБОЧИЙ СТОЛ

Рабочий стол – чугунный литой. Зафиксирован на 2-х опорах. От попадания пыли и грязи опоры закрыты кожухами.

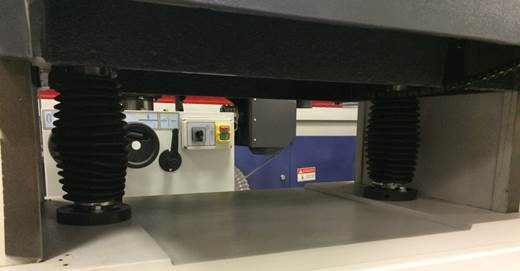

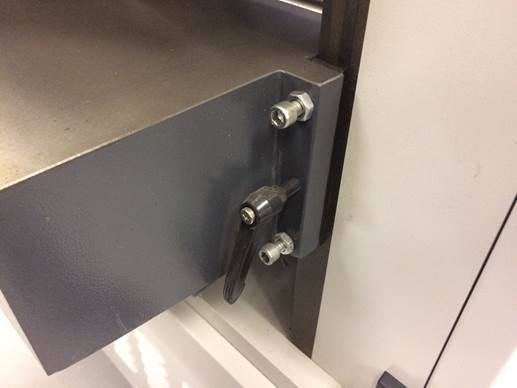

НАПРАВЛЯЮЩИЕ СТОЛА

Стол перемещается в 4-х направляющих, что исключает его перекос.

Жесткая фиксация стола осуществляется с помощью рукояток.

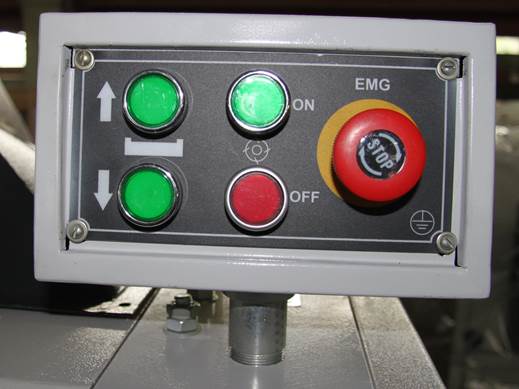

ПУЛЬТ УПРАВЛЕНИЯ

На пульте расположены кнопки включения/выключения, подъема/опускания стола и кнопка аварийной остановки.

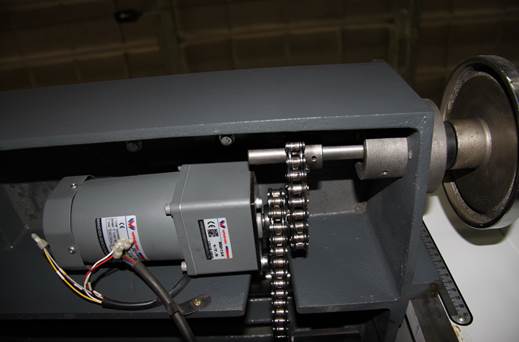

ЭЛЕКТРОПОДЪЁМ СТОЛА

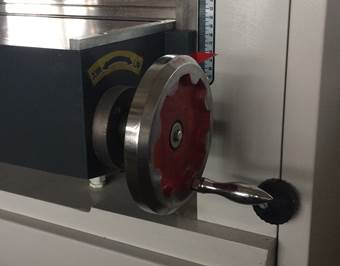

Регулировка стола по высоте осуществляется от отдельного двигателя, расположенного под столом. Точная подстройка с помощью маховика. Отображение размера по линейке.

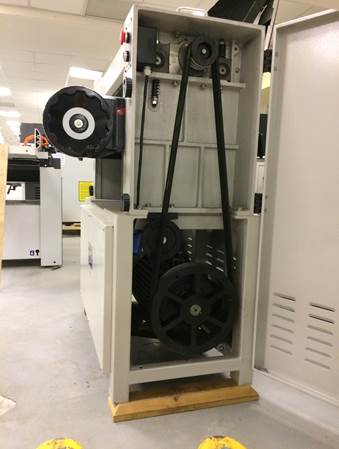

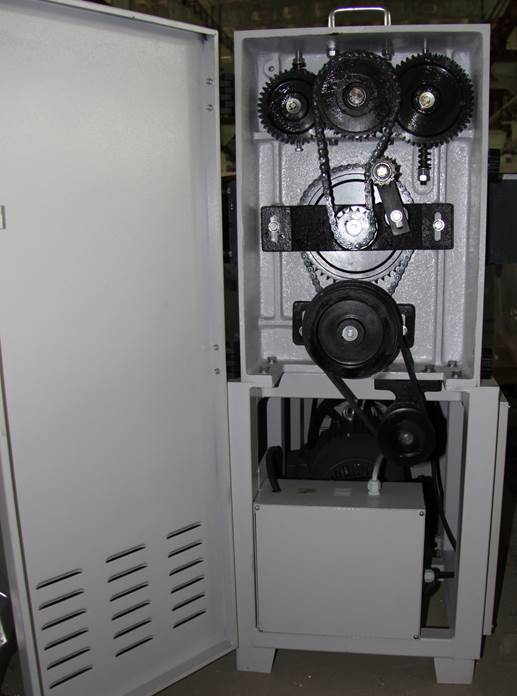

СИСТЕМА ПОДАЧИ

Привод роликов подачи осуществляется через цепную и шестеренчатую передачу.

Надежный привод ножевого вала и роликов подачи от главного эл.двигателя через 3 клиновых ремня.

ВЕРХНЯЯ КРЫШКА

Откидная система верхней крышки и секционных прижимов обеспечивает легкий доступ к ножевому валу (например при замене или повороте ножей).

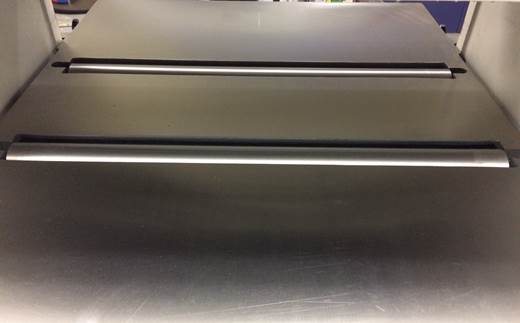

РОЛИКИ В СТОЛЕ

На рабочем столе расположены два ролика, обеспечивающие лучшее скольжение заготовки. В зависимости от типа обрабатываемого материала ролики могут быть настроены на нужный вылет из стола.

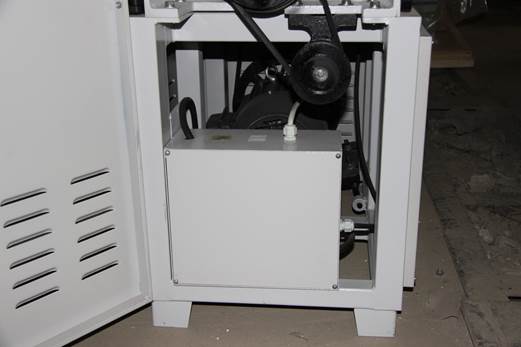

ЭЛЕКТРОШКАФ

Расположен в боковой части станка, в моторном отсеке и изолирован от попадания пыли и грязи.

ПРИНИМАЮЩИЙ ВАЛ

На выходе заготовку принимает гладкий стальной приводной валец.

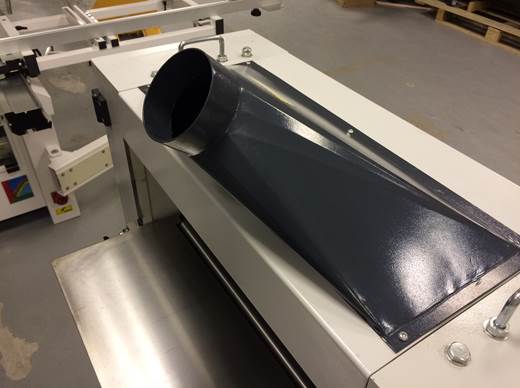

АСПИРАЦИЯ

Выброс стружки осуществляется через круглую эксгаустерную воронку.

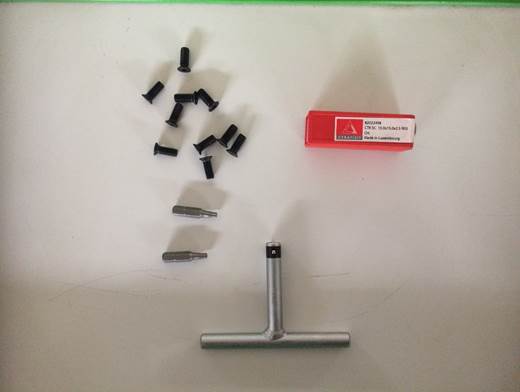

КОМПЛЕКТ ПОСТАВКИ

В комплекте со станком ключ и биты для замены ножей, а также комплект запасных винтов и твердосплавных пластин.



Характеристики

Основные
Страна производительКитай
Дополнительный сервис  Сервисное обслуживание
СостояниеНовое
Тип станкаРейсмусовый
