Станки рейсмусовые двухсторонние MB 204F, MB 206F, MB 208F
Станки рейсмусовые двухсторонние MB 204F, MB 206F, MB 208FВ наличии
Цену уточняйте
+37529142-29-47
  • +375333191401
  • +375333191402
  • +375173740405
    факс
  • +375333191405
    Сервис и Запчасти

Описание

Технические характеристики MB 204F MB 206F MB 208F
Максимальная ширина, мм 400 600 800
Толщина заготовки, мм 3-160 12-200 12-200
Минимальная длина, мм 165 300 300
Количество ножевых валов, шт. 2 2 2
Частота вращения ножевых валов, об/мин 7500 6500 6500

Толщина снимаемого слоя, мм:

на нижнем шпинделе

на верхнем шпинделе



2

4



3

4



3

4

Скорость подачи, м/мин 8; 10 8; 11 8; 11
Мощность привода верхнего ножевого вала, кВт 4 5,5 7,5
Мощность привода нижнего ножевого вала, кВт 2,2 4 5,5
Мощность привода подъема стола, кВт Ручная 0,75 0,75
Габаритные размеры, мм 890х695х1180 1180х960х1382 1180х1160х1382
Масса, кг 375 850 950



НАЗНАЧЕНИЕ:

Предназначены для двухстороннего строгания в размер по толщине плоских заготовок из древесины.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, производству мебели, деревянного домостроения и другие деревообрабатывающие производства.

СХЕМА ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

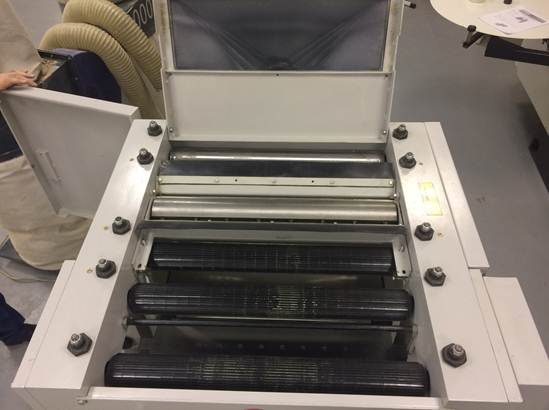

ВЕРХНИЕ ПОДАЮЩИЕ ВАЛЬЦЫ

Три приводных секционных вала обеспечивают надежную подачу заготовок, в т.ч. разнотолщинных. За счет этого производительность увеличивается в несколько раз.

Когтевая защита предотвращает обратный выброс заготовки.

НИЖНИЕ ПОДАЮЩИЕ ВАЛЬЦЫ

На рабочем столе расположены четыре ролика, обеспечивающие лучшее скольжение заготовки. Два ролика расположенные под верхним валом - приводные. В зависимости от типа заготовки ролики могут быть настроены на нужный вылет из стола.

РАБОЧИЙ СТОЛ

Рабочий стол – чугунный литой. Зафиксирован на 2-х опорах.

НАПРАВЛЯЮЩИЕ СТОЛА

Стол перемещается в 4-х направляющих, что исключает его перекос.

Жесткая фиксация стола осуществляется с помощью рукояток.

ПУЛЬТ УПРАВЛЕНИЯ

На пульте расположены кнопки включения/выключения верхнего и нижнего ножевого вала, подъема/опускания стола и кнопка аварийного останова.

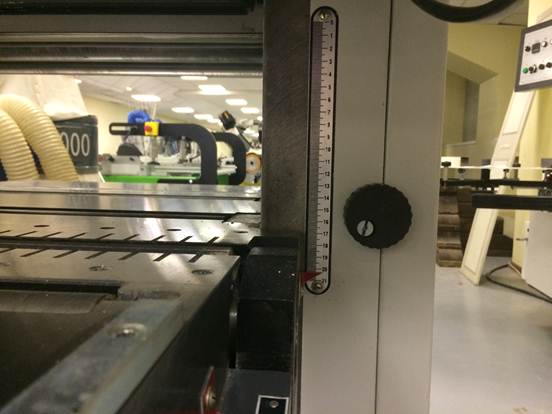

НИЖНИЙ (ФУГОВАЛЬНЫЙ) НОЖЕВОЙ ВАЛ

Привод нижнего ножевого вала осуществляется от отдельного двигателя. Настройка глубины съема осуществляется с помощью винта на передней части стола. Отображение размера по миллиметровой шкале.

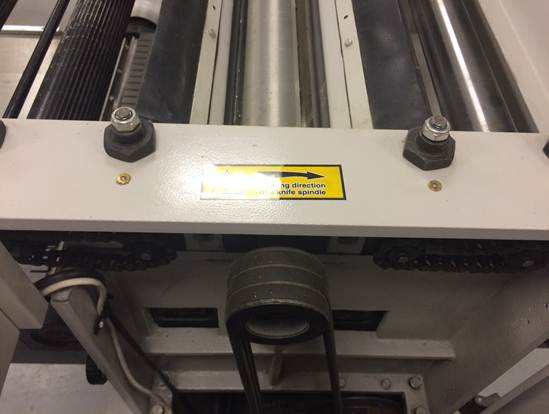

ВЕРХНИЙ (РЕЙСМУСОВЫЙ) НОЖЕВОЙ ВАЛ

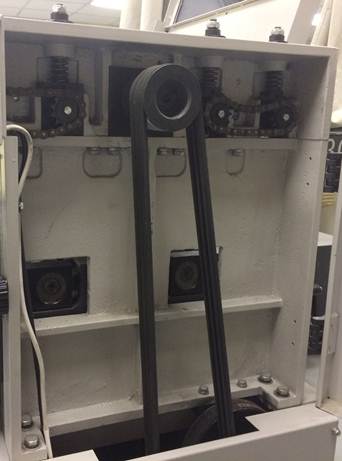

Привод рейсмусового вала, верхних и нижних подающих вальцов осуществляется от мощного двигателя посредством клиноременной передачи (3 ремня) и цепей.

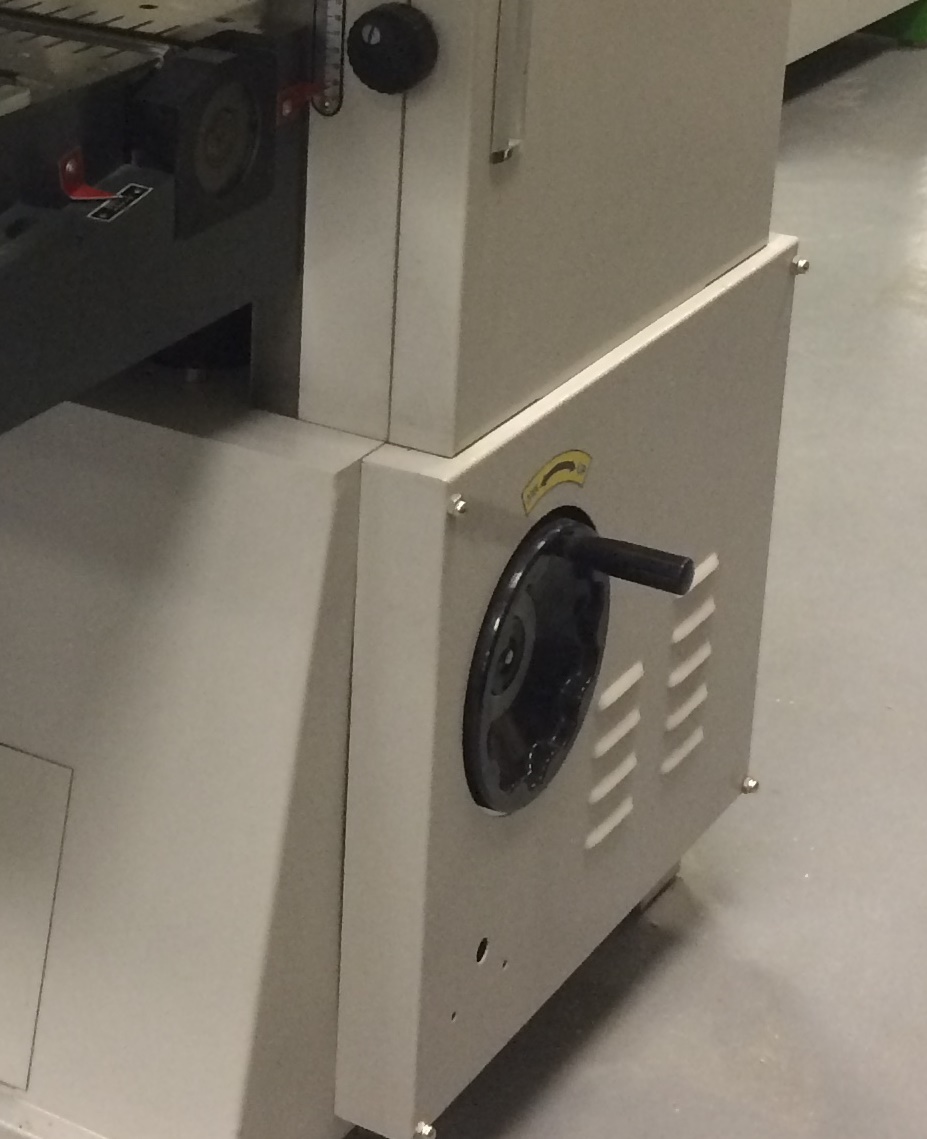

ЭЛЕКТРО-ПОДЪЕМ/ОПУСКАНИЕ СТОЛА

Подъем/опускание стола осуществляется от отдельного электродвигателя (кроме модели МВ 204F) кнопкой с пульта. Отображение размера по линейке. Точная доводка вручную с помощью маховика, расположенного на боковой части станка.

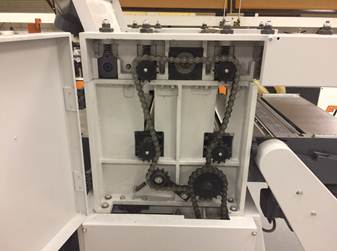

ВЕРХНЯЯ И БОКОВАЯ КРЫШКА

Откидная система верхней крышки обеспечивает легкий доступ к ножевому валу для обслуживания и замены ножей.

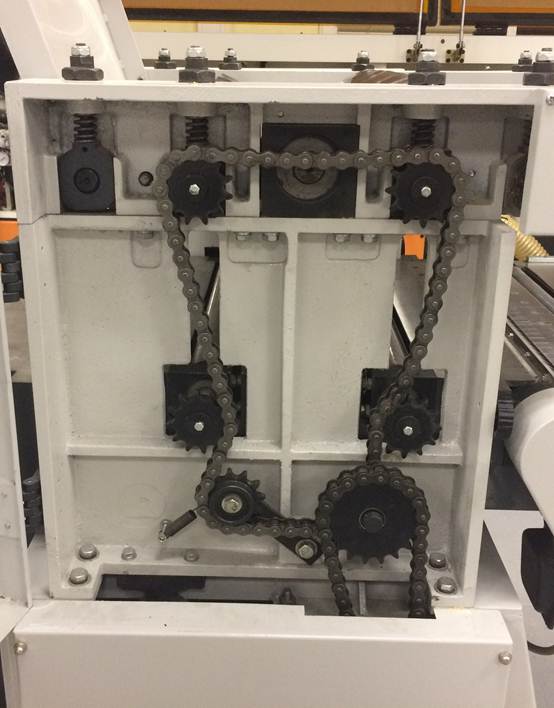

Сбоку легкий доступ к приводам вальцов подачи и цепям для обслуживания.

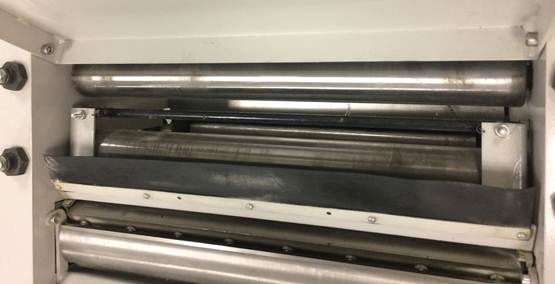

ПРИНИМАЮЩИЕ ВАЛЬЦЫ

На выходе заготовку принимают два гладких приводных стальных вала.

ПРЕСС-МАСЛЕНКИ

На верхней части станка расположены пресс масленки для смазки цепей привода подающих вальцов.

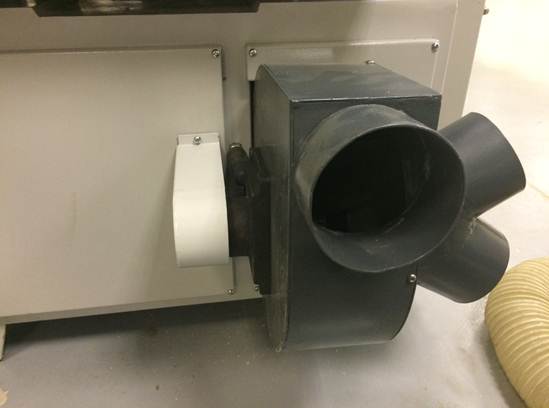

АСПИРАЦИЯ

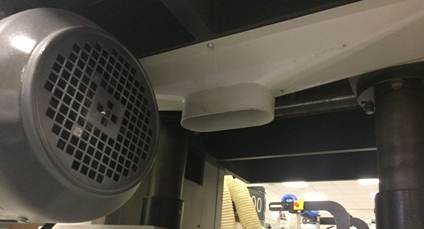

На задней части станка расположен пылевой вентилятор. Вращение крыльчатки осуществляется через ременную передачу от двигателя привода верхнего ножевого вала. К патрубку подключаются воздуховоды от эксгаустерных воронок станка, а к одинарному выходу может быть подсоединен мешок для сбора стружки, либо воздуховод для ее транспортировки. Такая система удаления опилок способствует экономии: во первых не нужно тратиться на саму аспирационную установку, а во-вторых экономит эл.энергию, т.к. не требует подключения отдельной аспирационной установки.

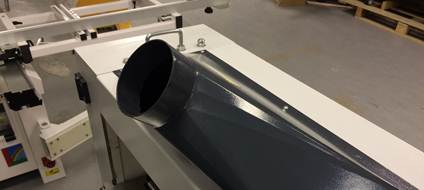

ЭКСГАУСТЕРНЫЕ ВОРОНКИ

Выброс стружки осуществляется через эксгаустерные воронки.

Фото сверху – аспирационный патрубок от верхнего (рейсмусового) ножевого вала.

Фото снизу – аспирационный патрубок от нижнего (фуговального) ножевого вала.

Воздуховоды от эксгаустерных воронок подключаются к пылевому вентилятору, установленному на задней части станка.

Характеристики

Основные
Страна производительКитай
Дополнительный сервис  Сервисное обслуживание
СостояниеНовое
Тип станкаРейсмусовый
Тип фуговально-рейсмусового станка  Двухсторонний
