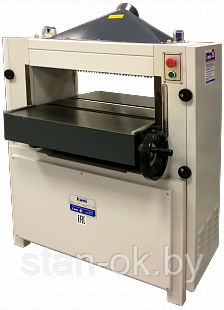

Станки рейсмусовые МВ 104Н, МВ 106Н, МВ 108Н
Станки рейсмусовые МВ 104Н, МВ 106Н, МВ 108НВ наличии
Цену уточняйте
+37529142-29-47
  • +375333191401
  • +375333191402
  • +375173740405
    факс
  • +375333191405
    Сервис и Запчасти

Описание

Технические характеристики МВ 104Н МВ 106Н МВ 108Н
Размеры обрабатываемой заготовки, мм:
- ширина, наибольшая
- толщина, наименьшая
- толщина, наибольшая
- длина не менее

400
8
210
220

640
8
210
220

840
8
210
220
Разнотолщинность при обработке нескольких заготовок, мм 3 3 3
Толщина снимаемого слоя, наибольшая, мм 5 5 5
Диаметр ножевого вала, мм 105 105 105
Количество ножей, шт. 4 4 4
Скорость подачи заготовки, м /мин 8;10;12 8;10;12 8;10;12
Частота вращения ножевого вала, об/мин 4800 4800 4800
Количество электродвигателей, шт. 1 1 1
Мощность электродвигателя привода ножевого вала и подачи, кВт 4 7,5 7,5
Диаметр патрубка для аспирации, мм 100 120 120
Габариты станка, мм:
- длина
- ширина
- высота

800
830
1050

800
1030
1050

800
1230
1060
Масса, кг 410 496 560



НАЗНАЧЕНИЕ:

Предназначены для продольного одностороннего строгания в размер по толщине плоских заготовок из древесины.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, производству мебели и другие деревообрабатывающие производства.

СХЕМА ОБРАБОТКИ:

станки рейсмусовые мод. мв 104н, мв 106н, мв 108н. схема обработки

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

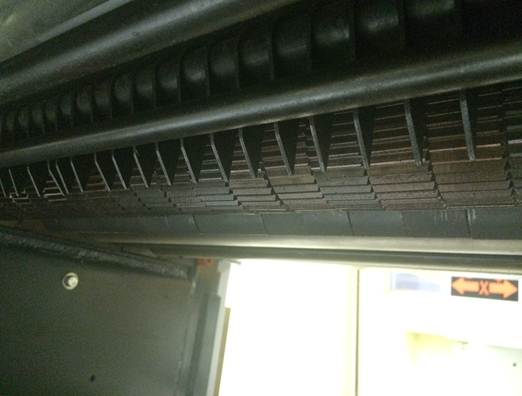

СЕКЦИОННЫЙ ВАЛ

Подающий вал выполнен секционным, что позволяет одновременно подавать заготовки, имеющие разную толщину. За счет этого производительность увеличивается в несколько раз. Когтевая защита предотвращает обратный выброс заготовки.

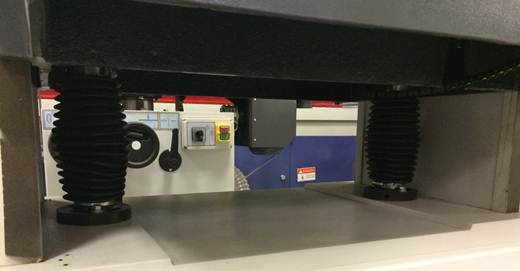

РАБОЧИЙ СТОЛ

Рабочий стол – чугунный литой. Зафиксирован на 2-х опорах. От попадания пыли и грязи опоры закрыты кожухами.

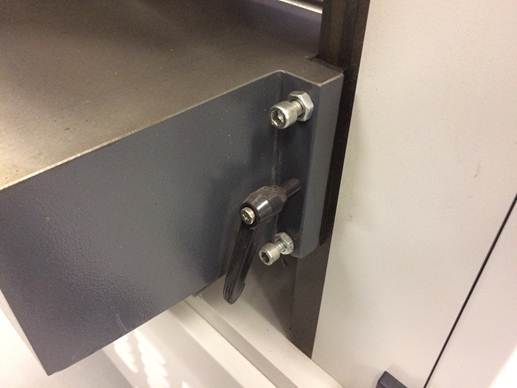

НАПРАВЛЯЮЩИЕ СТОЛА

Стол перемещается в 4-х направляющих, что исключает его перекос.

Жесткая фиксация стола осуществляется с помощью рукояток.

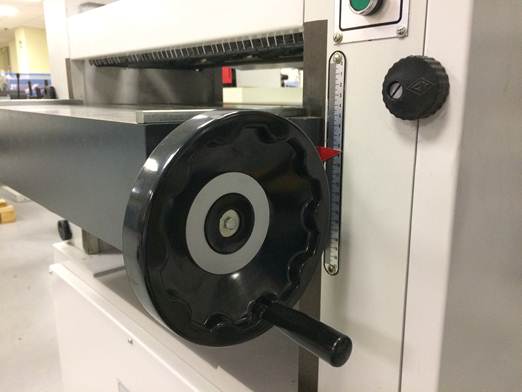

ПОДЪЁМ / ОПУСКАНИЕ СТОЛА

Подъем/опускание рабочего стола осуществляется с помощью маховика. Отображение размера по линейке.

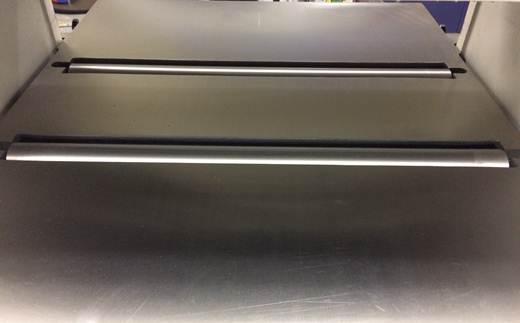

РОЛИКИ В СТОЛЕ

На рабочем столе расположены два ролика, обеспечивающие лучшее скольжение заготовки. В зависимости от типа обрабатываемого материала ролики могут быть настроены на нужный вылет из стола.

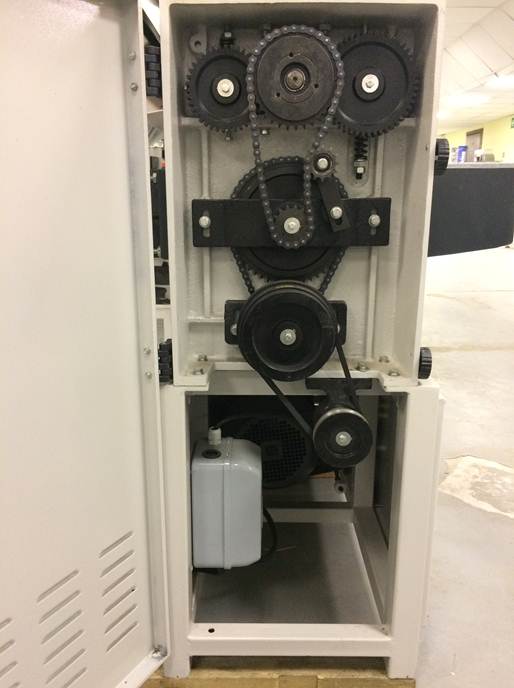

СИСТЕМА ПОДАЧИ

Привод роликов подачи осуществляется через цепную и шестеренчатую передачу.

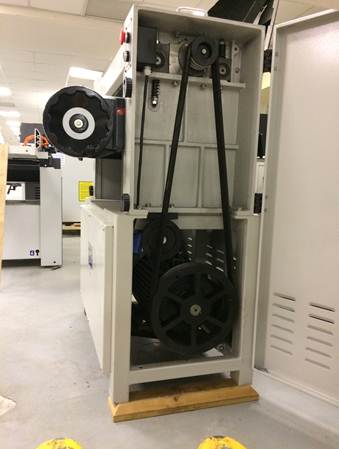

Надежный привод ножевого вала и роликов подачи от главного эл.двигателя через 3 клиновых ремня.

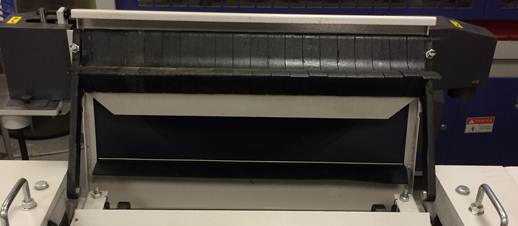

ВЕРХНЯЯ КРЫШКА

Откидная система верхней крышки и стружколомателей обеспечивает легкий доступ к ножевому валу (например при замене ножей).

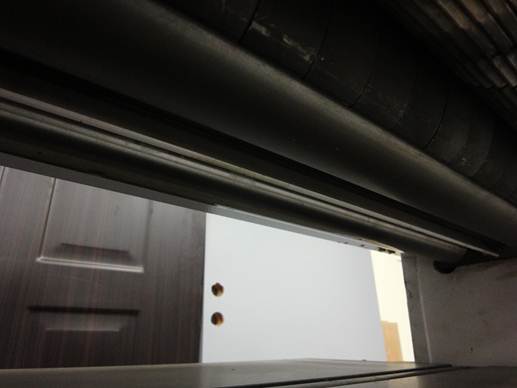

ПРИНИМАЮЩИЙ ВАЛ

На выходе заготовку принимает гладкий стальной приводной валец.

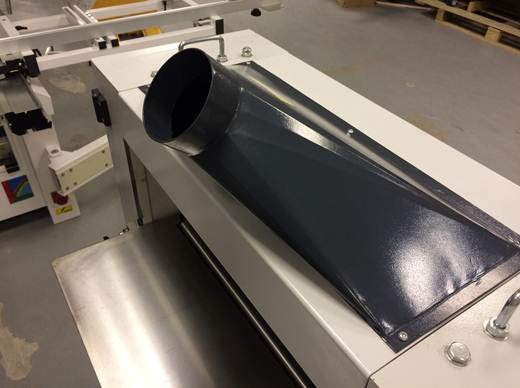

АСПИРАЦИЯ

Выброс стружки осуществляется через круглую эксгаустерную воронку.



Характеристики

Основные
Страна производительКитай
Дополнительный сервис  Сервисное обслуживание
СостояниеНовое
Тип станкаРейсмусовый
