Ленточноделительный станок мод. CHS-102М
Ленточноделительный станок мод. CHS-102МВ наличии
Цену уточняйте
+37529142-29-47
  • +375333191401
  • +375333191402
  • +375173740405
    факс
  • +375333191405
    Сервис и Запчасти

Описание

Модель CHS-102А
Максимальное сечение обрабатываемого материала, мм 300 х 300
Расстояние от верхней пилы до транспортера, мм 12 ÷ 160
Расстояние от нижней пилы до транспортера, мм 6 ÷ 130
Расстояние между пилами, мм 6 ÷ 160
Перемещение пильных узлов ручное
Натяжение пилы гидравлика
Ширина подающего конвейера, мм 280
Диаметр шкивов, мм 600
Скорость подачи, м / мин 0 ÷ 30
Количество пильных лент, шт. 2
Размеры устанавливаемой ленты, мм 3978x(30-40)x(0,8-1,1)
Мощность основных электродвигателей, кВт 11x2
Мощность двигателя подачи, кВт 0,75 (электрика)
Масса, кг 1120
Габариты, мм 2960x2050x1980



НАЗНАЧЕНИЕ:

Предназначен для деления бруса, доски и горбыля по толщине в горизонтальной плоскости.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Используется в деревообрабатывающих предприятиях, как станок второго ряда (вместо многопильных станков), для переработки горбыля и производства заготовок перед обработкой на четырехсторонних станках. Представленная модель имеет двухпильную конфигурацию, позволяющую значительно увеличить производительность.

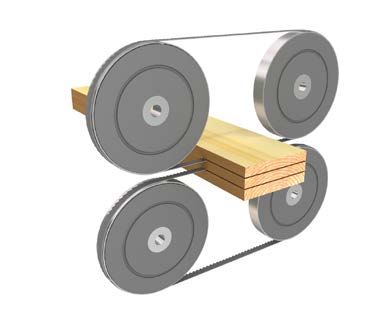

СХЕМА ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

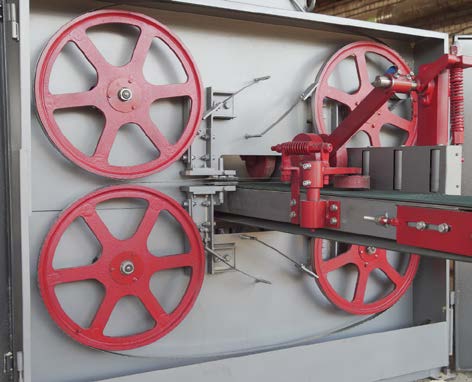

СТАНИНА И ШКИВЫ

Шкивы станка выполнены из специального легкого сплава, проходят динамическую балансировку, в виду чего полностью отсутствует вибрация при работе, а пиление происходит легко и мягко. Облегченная конструкция позволяет использовать двигателя уменьшенной мощности, что позволяет значительно уменьшить энергопотребление. Пильный узел защищен кожухом с легким доступом для контроля, обслуживания и замены ленточных пил.

Увеличение диаметра шкивов до 600 мм дало возможность увеличить скорость резания и подачи, тем самым, увеличив производительность.

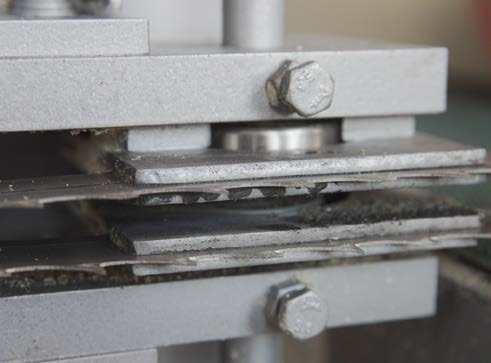

ОГРАНИЧИТЕЛЬ ПИЛЬНОЙ ЛЕНТЫ

Предназначен для компенсации нагрузок от пильной ленты во время пиления, а также предотвращает ее вибрацию, что положительно сказывается на точности распиловки и увеличивает ресурс ленты.

Данные ограничители четко контролируют положение лент и гарантируют высокое качество распила.

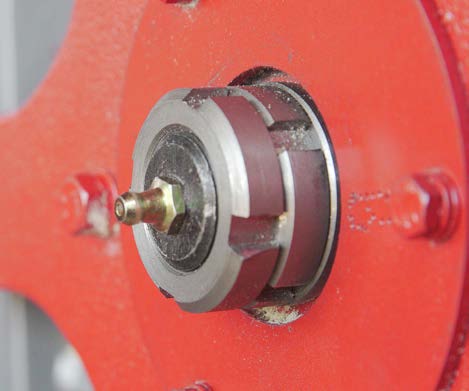

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

Все трущиеся и вращающиеся узлы и детали станка (подшипники шкивов, направляющие) оснащены индивидуальными пресс – масленками, которые расположены в легкодоступном месте.

Это существенно сокращает срок проведения технического обслуживания оборудования и, как следствие, повышает его производительность.

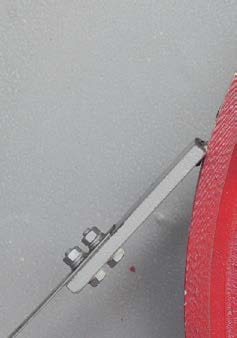

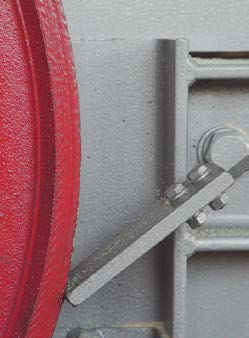

УСТРОЙСТВО ОЧИСТКИ

В процессе работы обод пильного шкива очищается от смолы, опилок и т.д. при помощи подпружиненных усиленных пластин, что предохраняет пильную ленту от соскакивания со шкивов.

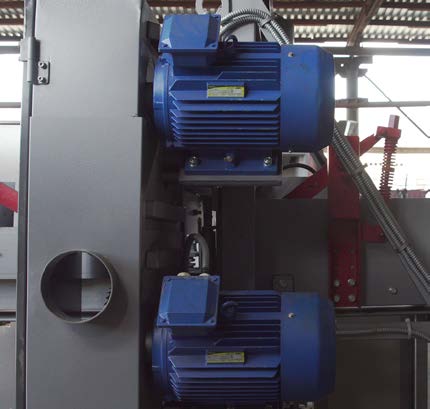

ПРИВОД ПИЛЬНОГО УЗЛА

Вращение шкивов осуществляется с помощью мощных электродвигателей по 11 кВт и клиноременной передачи. Мощности двигателей достаточно, чтобы с легкостью справляться с пилением даже твердолиственных пород.

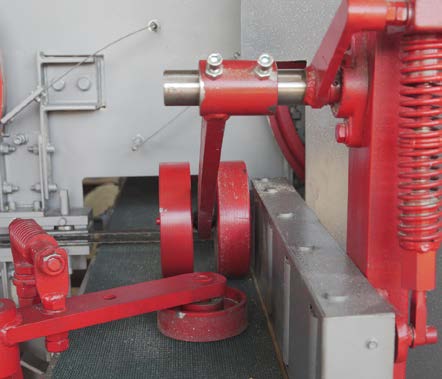

СИСТЕМА ПОДАЧИ

Подпружиненные сдвоенные подающие вальцы обеспечивают надежную подачу и точное базирование заготовки. Система регулировок позволяет настроить вальцы на нужный размер заготовки и отрегулировать прижим.

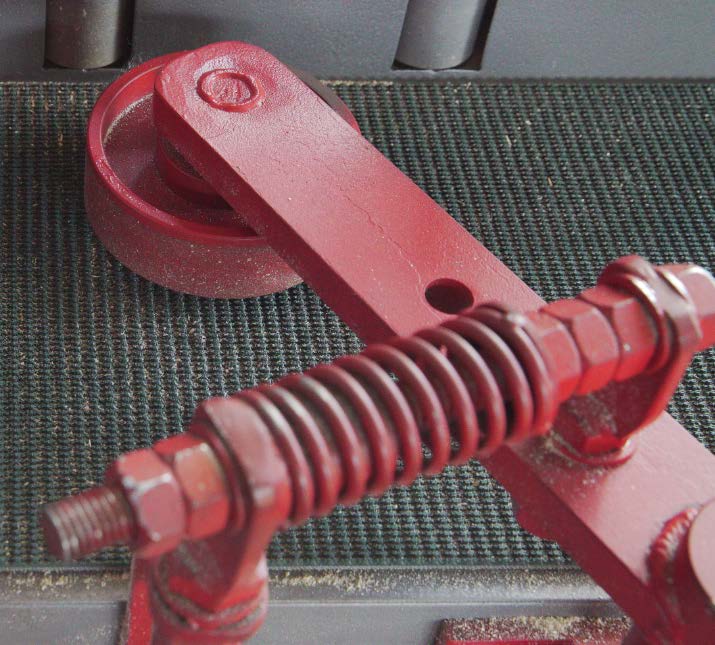

СИСТЕМА ПРИЖИМА

Специальный боковой прижимной ролик позволяет производить деление заготовки не только по толщине, но и по ширине, что позволяет использовать станок в цехах по производству щита. Подпружиненный ролик обеспечивать устойчивость заготовки при подачи на ребре.

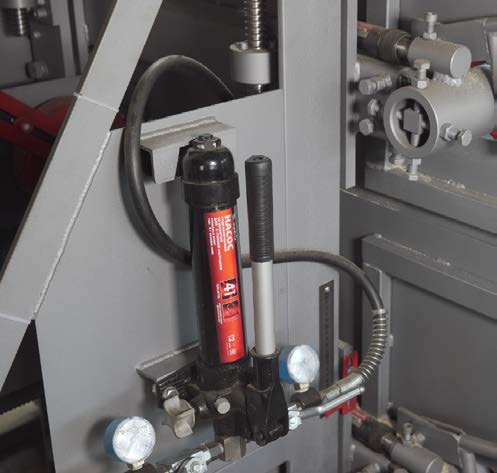

СИСТЕМА НАТЯЖЕНИЯ ПИЛ

Натяжение пильных лент во время работы станка осуществляется с помощью гидроцилиндров. Применение гидравлики позволяет более точно отслеживать и компенсировать нагрев и удлинение пильной ленты по сравнению с механическими системами натяжения.

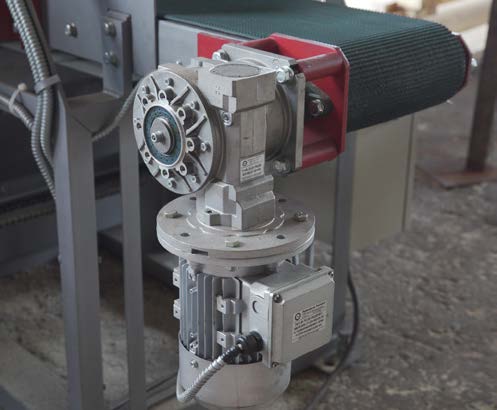

ПОДАЮЩИЙ ТРАНСПОТЕР

Электрический привод транспортерной ленты гарантирует мощную и равномерную подачу заготовки в рабочую зону, что позволяет пилить древесину любой твердости. Скорость подачи ленточного транспортера регулируется бесступенчато с помощью частотного преобразователя.

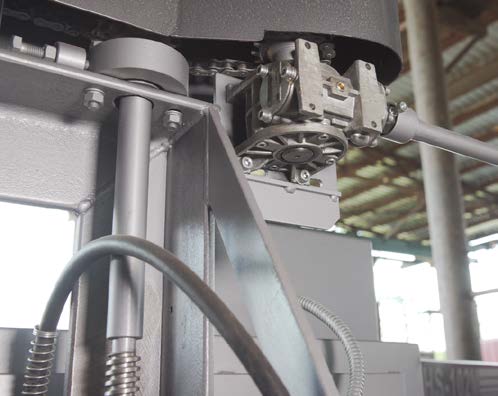

МЕХАНИЗМ НАСТРОЙКИ ПИЛ НА РАЗМЕР

Вертикальное перемещение пильных узлов осуществляется с помощью высокоточных винтовых пар, которые приводятся в движение вручную с помощью маховика и размерной линейки.

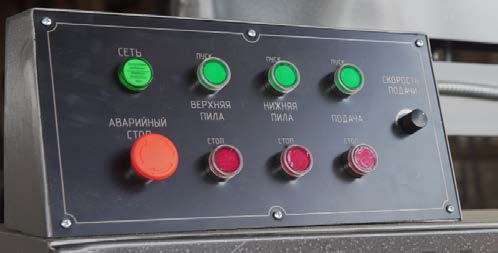

ПУЛЬТ УПРАВЛЕНИЯ

На пульте управления расположены кнопки запуска и остановки, управление подающим транспортером.

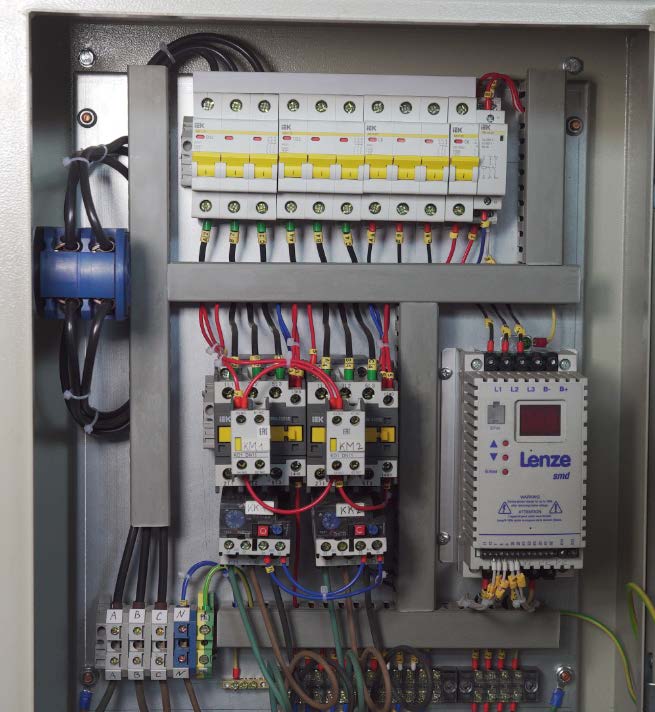

ЭЛЕКТРООБОРУДОВАНИЕ

Электрооборудование отвечает всем современным нормам и стандартам по безопасности и обеспечивает безопасное обслуживание станка оператором. На станке используется электрооборудование только мировых производителей, например Lenze (США).



Характеристики

Основные
Страна производительКитай
Дополнительный сервис  Сервисное обслуживание
СостояниеНовое
Тип станкаЛенточно-делительный
