Круглопильный станок с торцовочной кареткой мод. OSTERMANN S2

OSTERMANN S2

Макс. толщина распиливаемого материала 90 град, мм

102

Макс. толщина распиливаемого материала 45 град, мм

72

Макс. ширина раскроя по параллельному упору, мм

950

Диаметр дисковой пилы, мм

315

Посадочный диаметр пилы, мм

30

Макс. угол наклона пилы, град

45

Размер основного чугунного стола, мм

800 х 550

Размер расширительного стола сбоку слева, мм

500 х 320

Размер расширительного стола сзади, мм

800 х 560

Размер каретки, мм

1150 х 350

Ход каретки, мм

1150

Частота вращения пилы, об/мин

4000

Мощность двигателя (входная мощность), кВт

5,5

Мощность на валу (выходная мощность), кВт

4

Габаритные размеры

Длина, мм

1660

Ширина, мм

2160

Высота, мм

1000

Масса, кг

380

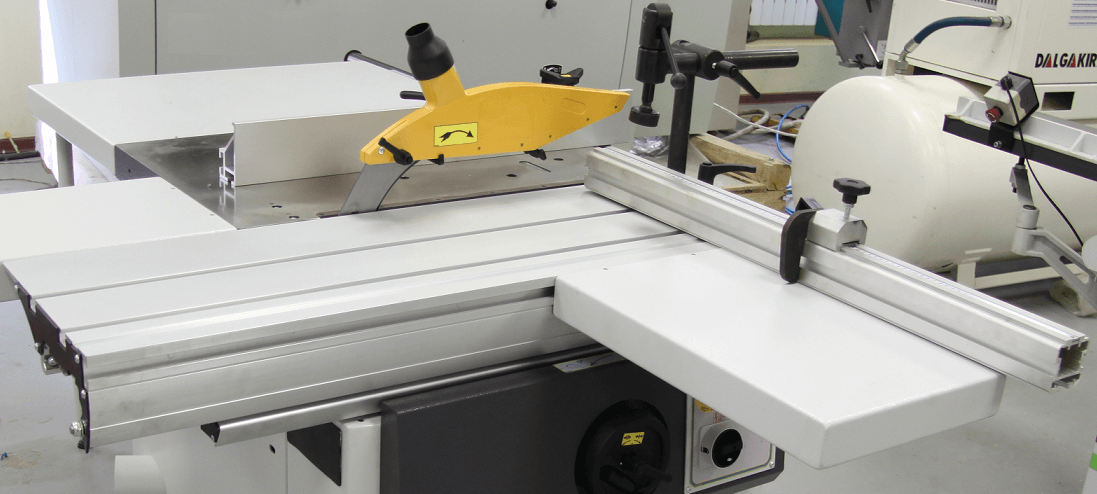

ФОРМАТНАЯ КАРЕТКА

Обеспечивает высокую точность реза и плавность хода.

Размер каретки 1150х350 мм позволяет базировать габаритные заготовки, например щит.

Каретка оснащена упорной линейкой.

Приставной стол 500х320 мм исключает провисание заготовки при торцевании.

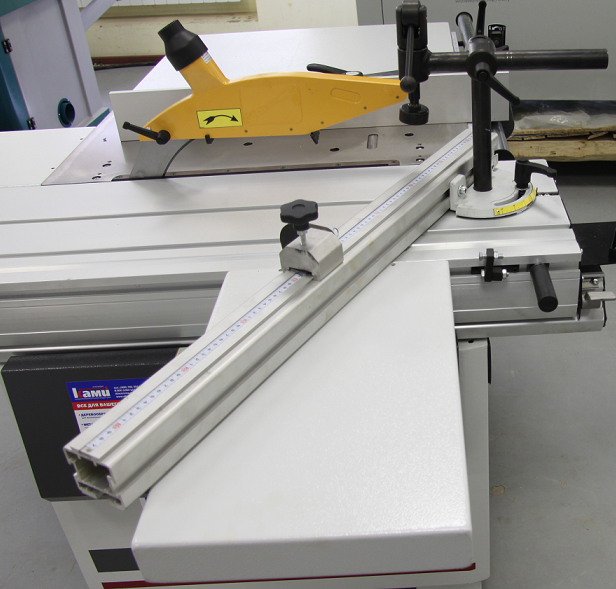

УПОРНАЯ ЛИНЕЙКА

Имеет возможность поворота для базирования заготовки под углом. Угол отображается на шкале.

Флажковый упор для базирования заготовки.

Эксцентриковый прижим для фиксации заготовки.

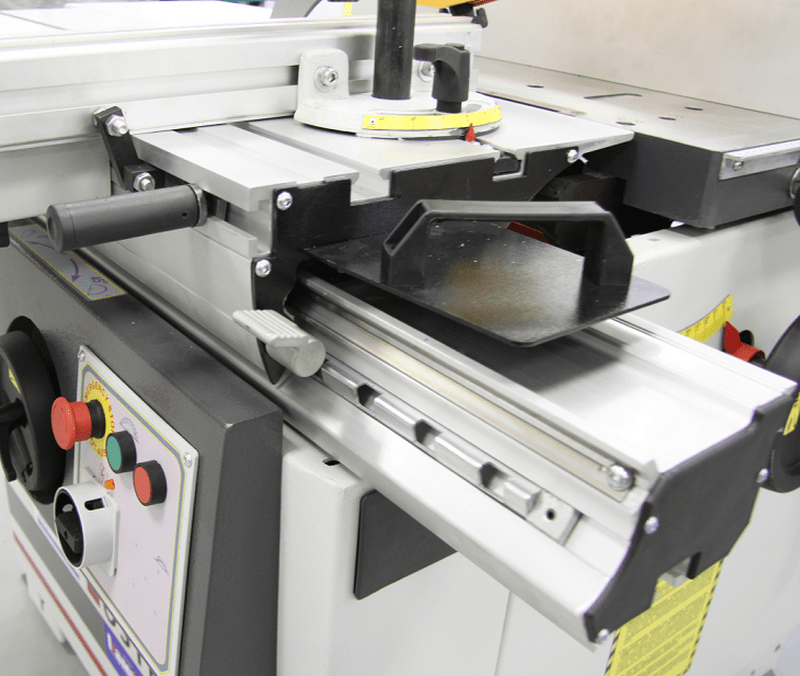

ПЕРЕМЕЩЕНИЕ КАРЕТКИ

Две ручки для удобства перемещения каретки.

Стопор для фиксации в определенном положении.

Каретка перемещается по закаленным стальным пластинам, при необходимости пластины могут быть заменены, что делает ресурс каретки практически вечным.

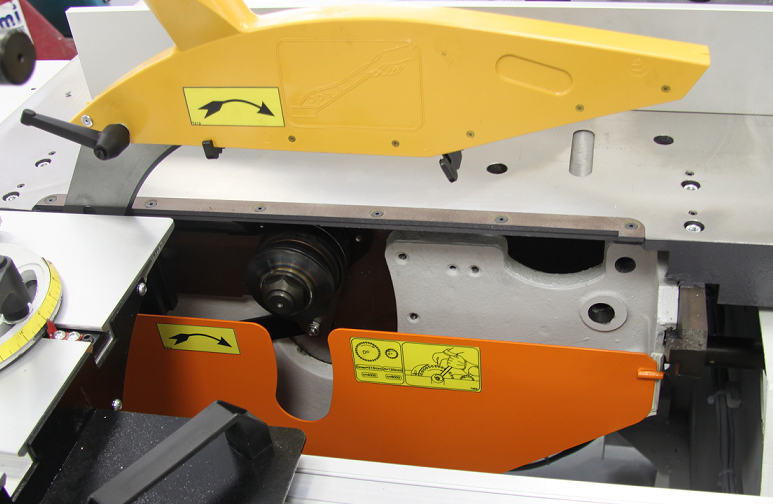

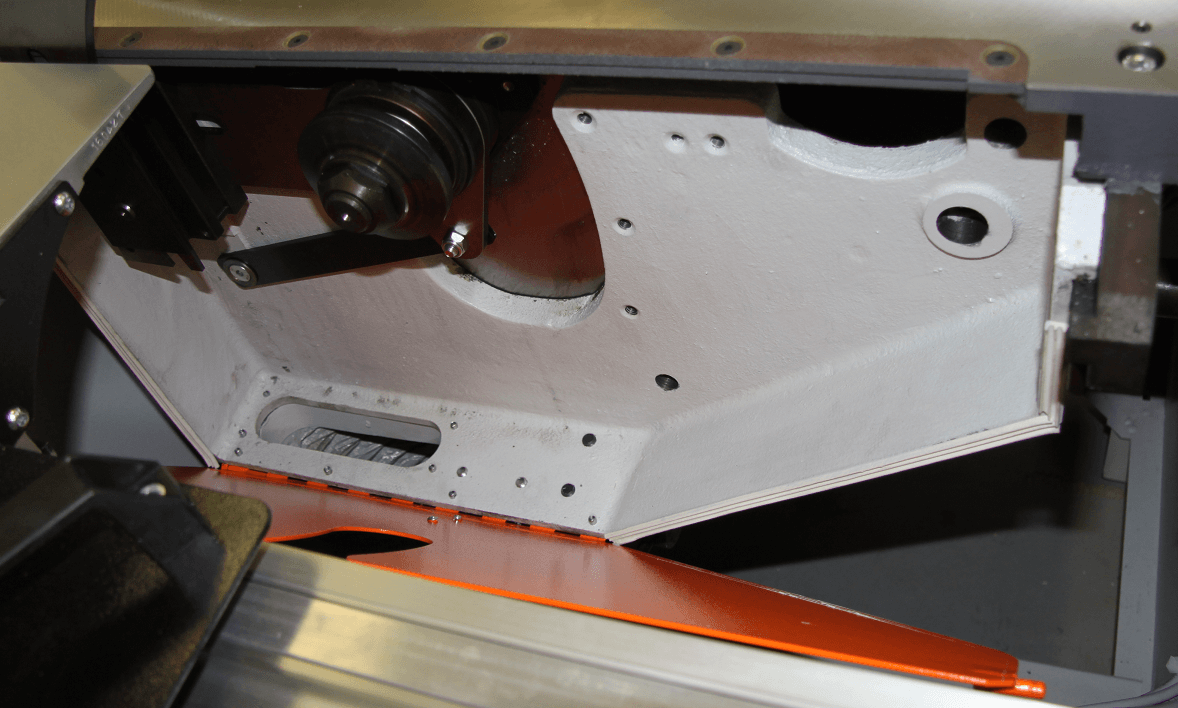

ПИЛЬНЫЙ УЗЕЛ

Имеет удобный доступ для смены пилы.

Моторный отсек всегда в чистоте благодаря закрытому контуру пильного узла с подводом воздуховода для удаления стружки.

Расклинивающий нож исключает заклинивание пилы.

Защитный кожух сверху пилы имеет аспирационный патрубок, что обеспечивает эффективное удаление стружки и безопасность оператора.

Пила в комплект не входит.

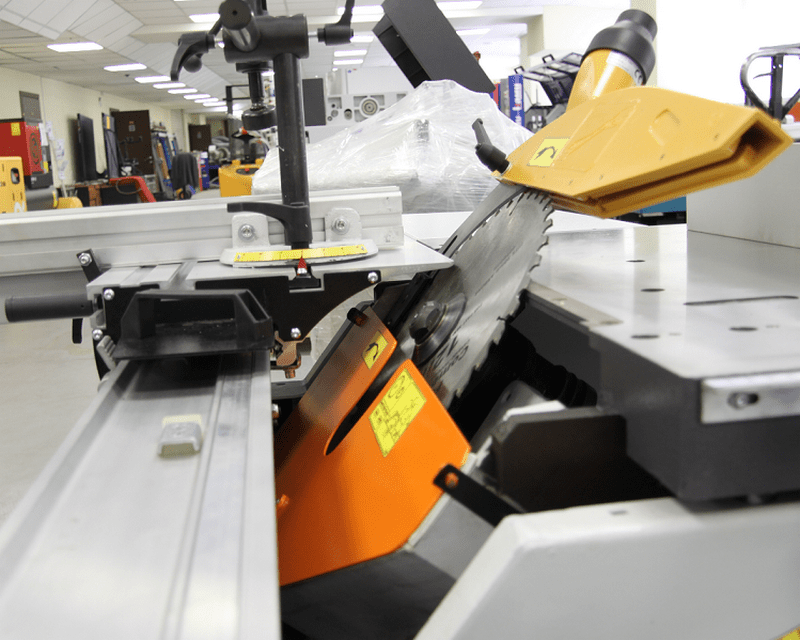

НАКЛОН ПИЛЫ

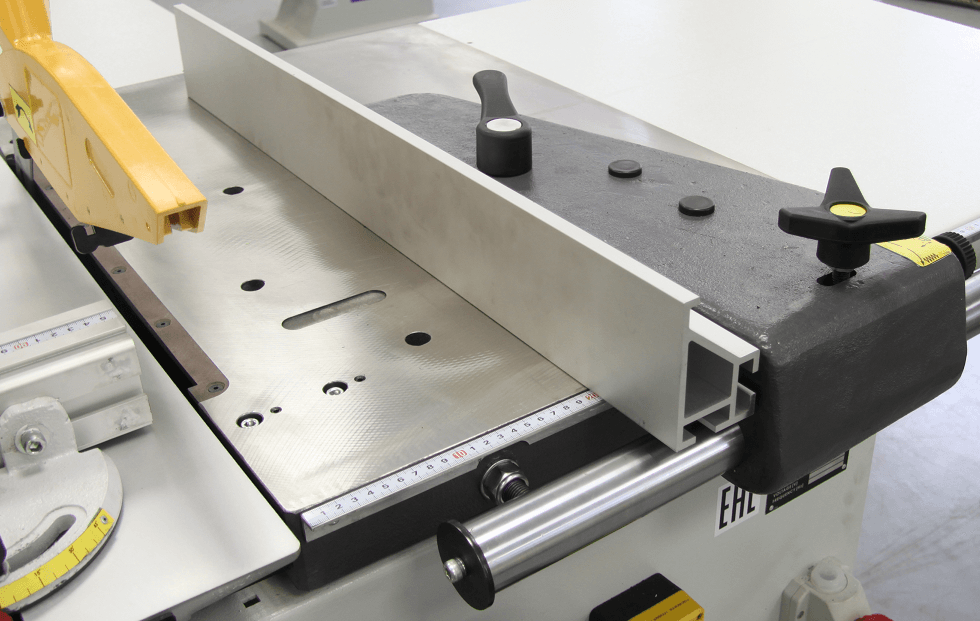

ПАРАЛЛЕЛЬНЫЙ УПОР

Имеет массивное чугунное крепление, что обеспечивает жесткость его фиксации и точность реза.

Перемещается упор по стальной цилиндрической направляющей.

Ширина пиления удобно определяется по встроенной миллиметровой шкале.

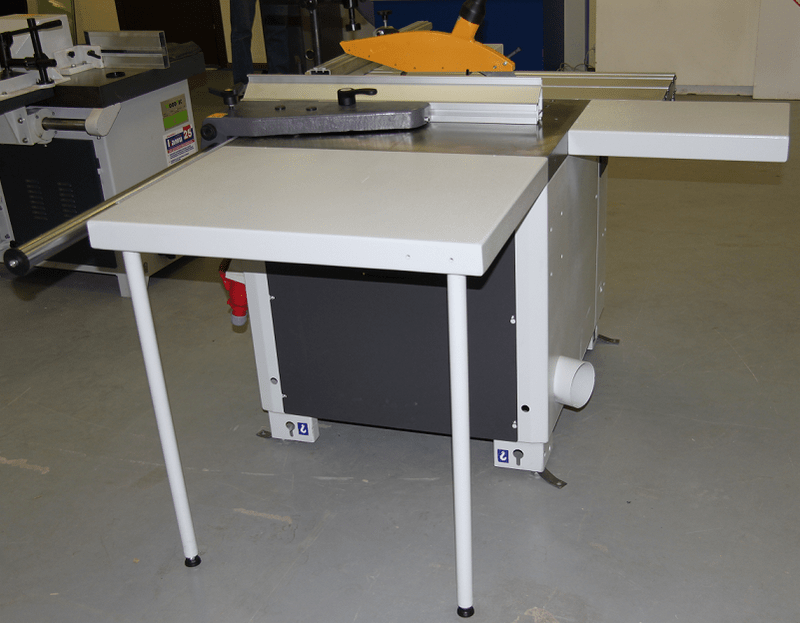

РАСШИРЕНИЕ СТОЛА

Для увеличения рабочей поверхности стола в комплекте два приставных стола:

- задний 800х560 мм

- боковой 500х320 мм

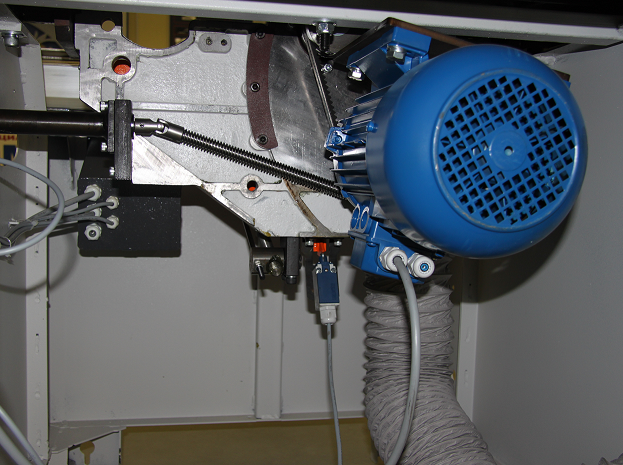

МОТОРНЫЙ ОТСЕК

Наклон пилы винтом с мелкой резьбой через кардан – высокая точность наклона и жесткость конструкции.

Пильный узел изолирован от моторного отсека – двигатель защищен от пыли, повышена его долговечность.

При смене пилы концевой выключатель блокирует включение двигателя, обеспечивая безопасность оператора.

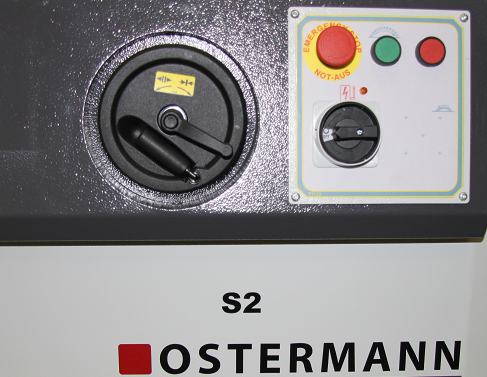

ПАНЕЛЬ УПРАВЛЕНИЯ

Простая и понятная панель управления не требует высокой квалификации оператора.

Кнопки:

• включение/выключение питания;
• включение пилы;
• выключение пилы;
• аварийный выключатель.

Маховик наклона пилы.

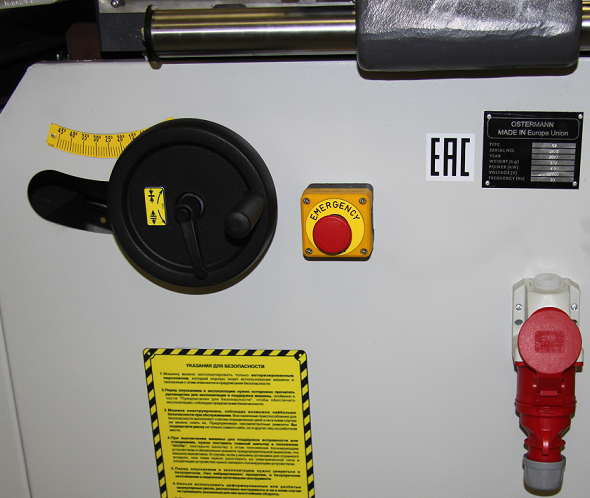

БОКОВАЯ ПАНЕЛЬ

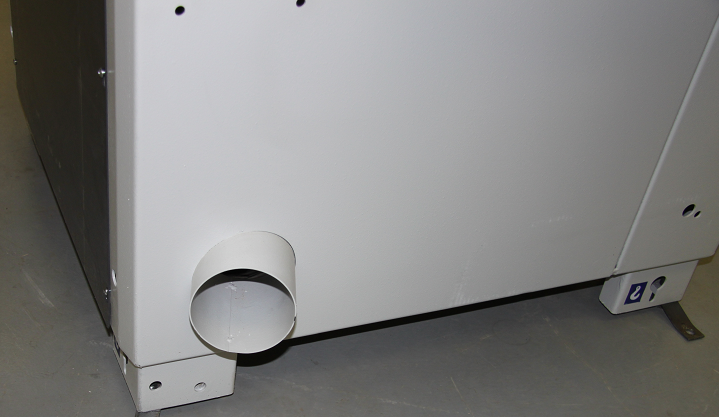

АСПИРАЦИОННЫЙ ПАТРУБОК

ЕВРОПЕЙСКОЕ КАЧЕСТВО
