Круглопильный станок MJ - 153

Параметры	MJ153	MJ153i
Максимальная толщина пропила, мм	85	85
Минимальная длина заготовки, мм	220	220
Максимальная ширина заготовки, мм	460	460
Частота вращения, об/мин	4000	4000
Скорость подачи заготовки, м/мин	12/16/19/24	8-25 (инвертер)
Суммарная мощность, кВт	8,25	9
Диаметр пильного вала, мм	30	30
Диаметр пильного диска, мин/макс, мм	205/305	205/305
Размер рабочего стола, мм	1510х890	1510х890
Диаметр аспирационного отверстия, мм	2х100	2х100
Вес станка, кг	1000	1000
Габариты станка, мм	1060х1750х1600	1060х1750х1600
Габариты упаковки, мм	1150х1730х1870	1150х1730х1870



НАЗНАЧЕНИЕ:

Станок прирезной предназначен для точной прямолинейной продольной распиловки обрезных и необрезных досок и брусков на заданный размер по ширине.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станок применяется в производстве мебели из массива, а также в столярном производстве.

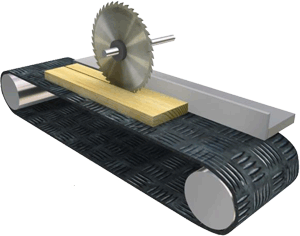

СХЕМА ОБРАБОТКИ:

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

• Гусеничный транспортер для подачи заготовки – равномерная стабильная подача, исключены малейшие смещения;
• Верхняя и нижняя когтевая защита – защита от выброса заготовки, безопасность оператора;
• Перемещение бокового упора через передачу шестерня-рейка – удобство и точность настройки ширины пиления;
• Регулировка скорости подачи: MJ153 – 4 ступенчатых скорости от 12 м/мин; MJ153i – плавная регулировка от 8 м/мин (инвертер);
• Удобство смазки важных узлов – экономится время на обслуживание, долговечность работы.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	ПУЛЬТ УПРАВЛЕНИЯ Удобно расположен на уровне глаз, не надо наклоняться или обходить станок. На пульт станка MJ 153i выведен частотный регулятор скорости подачи от 8 до 25 м/мин.

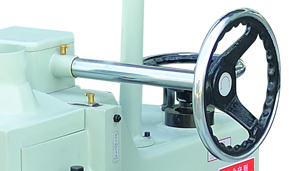

	РЕГУЛИРОВКИ Удобные маховики предназначены для настройки пилы по высоте и ширине в зависимости от диаметра и толщины пильного диска.

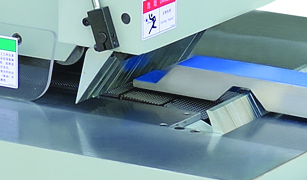

	КОГТЕВАЯ ЗАЩИТА Расположена в столе и над столом (снизу и сверху) - двойная защита от выброса заготовки. Крайне высокая степень защиты оператора.
	ОЧИСТКА КОНВЕЕРА Очистка с двух сторон – рабочая сторона металлической щеткой, внутренняя нейлоновой щеткой. Исключается налипание смолы и опилок, обеспечивается бесперебойная работа без проскальзывания.
	МАСЛЕНКИ Возможность удобно смазывать направляющие - обеспечивается долговечность работы, исключен преждевременный износ, экономия времени на обслуживание.

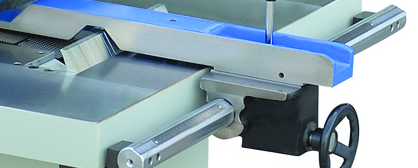

	БОКОВОЙ ЛИТОЙ УПОР Удобно и точно настраивается на ширину пиления с помощью маховика и передачи шестерня-рейка. В цилиндрическую направляющую по которой перемещается упор встроена миллиметровая шкала – для удобства настройки.

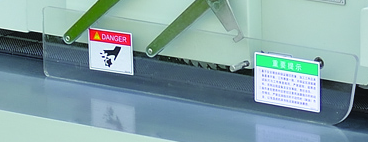

	ЗАЩИТНОЕ СТЕКЛО Предотвращает выброс обрезков, образует закрытый контур для лучшего отвода опилок.
	ВЫХОД ПОД АСПИРАЦИЮ Два выхода Ø100мм каждый. Обеспечивается отвод опилок при работе. Выходы расположены на пильном кожухе и под станиной.



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

• Дисковая пила;
• Гусеничный транспортер;
• Инструкция по эксплуатации.
