Токарный станок с копиром OSTERMANN CL 1201М

Мощность двигателя, кВт	1,1
Частота вращения, об/мин	375; 1000; 2350; 3250
Максимальная длина заготовки, мм	1270
Максимально обрабатываемый диаметр, мм
- над направляющими с использованием подручника	610
- при копировании с использованием суппорта	420
Максимальная глубина при копировании, мм	65
Ход пиноли заднего центра, мм	140
Конус пиноли	МК3
Аспирационные отверстия, диаметр	125; 75
Габаритные размеры, мм	2200х1250х1000
Масса станка, кг	560



НАЗНАЧЕНИЕ:

Предназначен для обработки точением изделий из древесины в центрах, в патроне или планшайбе при помощи подручника или с использованием ручной подачи суппорта по копиру.

СХЕМА ОБРАБОТКИ:

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется в частных мастерских, на малый и средних предприятиях по изготовлению столярных изделий, лестниц, декоративных колонн

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

• Копировальное устройство, которое позволяет производить продольное и поперечное копирование по шаблону или образцу;
• Возможность точения изделий типа ’’КОСИЧКА’’
• Возможность увеличения межцентрового расстояния до 1778 мм и 2540 мм
• Подручник для работы над направляющими
• Дуговой подручник для изготовления изделий с максимальным диаметром 1200 мм.
• Обработка одновременно двумя резцами ( 1 резец – получение тела вращения из квадрата для уменьшения ударных нагрузок, 2 резец – получение фасонной поверхности детали);
• Наличие планшайбы, делительного приспособления и люнета.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

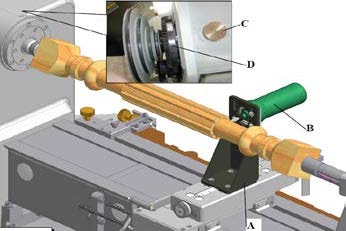

	ФРЕЗЕРОВАНИЕ ПРОДОЛЬНЫХ ПРОТОЧЕК С ИСПОЛЬЗОВАНИЕМ ВСТРОЕННОГО ДЕЛИТЕЛЬНОГО УСТРОЙСТВА И ПРИСПОСОБЛЕНИЯ ДЛЯ КРЕПЛЕНИЯ ФРЕЗЕРА D- Делительное устройство С- Перестановка на шаг В- Фрезер А- Приспособление для крепления фрезера

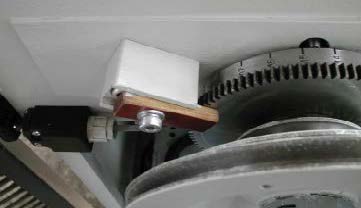

	ДЕЛИТЕЛЬНОЕ УСТРОЙСТВО С ФИКСАТОРОМ ДЛЯ ИСКЛЮЧЕНИЯ ВИБРАЦИИ ПРИ ФРЕЗЕРОВАНИИ

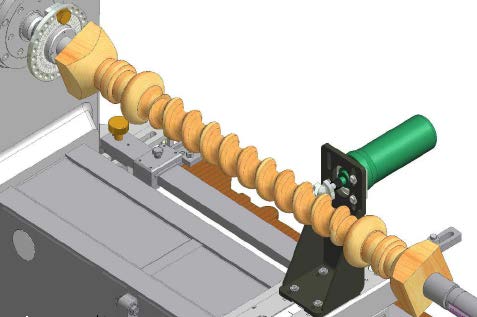

	ФРЕЗЕРОВАНИЕ СПИРАЛЕВИДНЫХ БАЛЯСИН С ИСПОЛЬЗОВАНИЕМ ДЕЛИТЕЛЬНОЙ НАСАДКИ И ПРИСПОСОБЛЕНИЯ ДЛЯ КРЕПЛЕНИЯ ФРЕЗЕРА

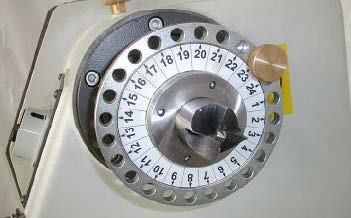

	ДЕЛИТЕЛЬНАЯ НАСАДКА ПРЕДНАЗНАЧЕНА ДЛЯ ВЫСТАВЛЕНИЯ ШАГА(РАССТОЯНИЯ МЕЖДУ ПРОТОЧКАМИ)

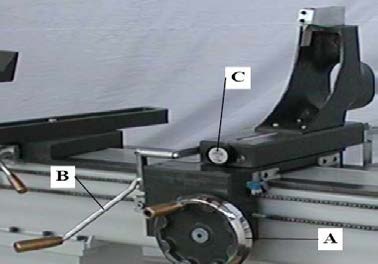

	ПОДВИЖНЫЙ СУППОРТ С- Рукоятка для ограничения глубины точения В – Рычаг для поперечного перемещения суппорта А – Маховик для продольного перемещения суппорта
ВОЗМОЖНОСТЬ ОБРАБАТЫВАТЬ ЗАГОТОВКИ ДЛИНОЙ ДО 2540 мм.

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:

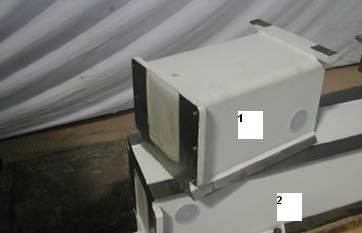

Увеличение рабочей длины на 508 мм (1)
Увеличение рабочей длины на 1270 мм(2)
Увеличение мощности, кВт	До 1,5 кВт
Передвижной люнет с ДВУМЯ ножами
Копировальный суппорт с ДВУМЯ ножами
Неподвижный люнет для круглых и квадратных заготовок
Подвижный люнет для круглых и квадратных заготовок
