Станок токарный автоматический мод. «МС 2022A»

Диаметр обрабатываемого изделия, мм	5 ÷ 80
Длина готового изделия, мм	5 ÷ 100
Длина заготовки, мм	до 2000
Частота вращения шпинделя, об/мин	2840
Производительность, шт/мин	8-12
Напряжение, В	380
Электродвигатель привода шпинделя: мощность, кВт	4.5
Габаритные размеры, мм: - длина - ширина - высота	2500 800 1500
Вес станка, кг	850



НАЗНАЧЕНИЕ:

Предназначен для серийного изготовления деревянных профильных изделий небольшого размера, с возможностью сверления отверстия в торце, из заготовок круглого сечения различной длины.

СХЕМА ОБРАБОТКИ:

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется на малых предприятиях и цехах по производству игрушек, ручек для мебели,сувенирных изделий, бочкообразных заготовок для лото и других деталей различного назначения.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

• Высокая производительность (до 12 изделий в минуту)
• Наличие специально заточенного профильного ножа, повторяющего контуры заготовки, позволяет получать изделия высокого качества, не требующие дополнительной шлифовки
• Обработка ведется в два этапа за один установ детали: черновая – резцом и чистовая специальным профильным ножом в автоматическом режиме.
• Удобная автоматическая регулировка параметров заготовки
• Удобный цветной 5,4 дюймовый ЖК-дисплей.
• Простота эксплуатации и технического обслуживания.
• Обработка детали производится из заготовки цилиндрической формы, что исключает сколы и подрывание древесины.
• Возможность использования заготовок различной длины (до 2-х метров), что позволяет обработать остатки производства (обрезки, неликвид).

Рис. Цветной ЖК-дисплей.

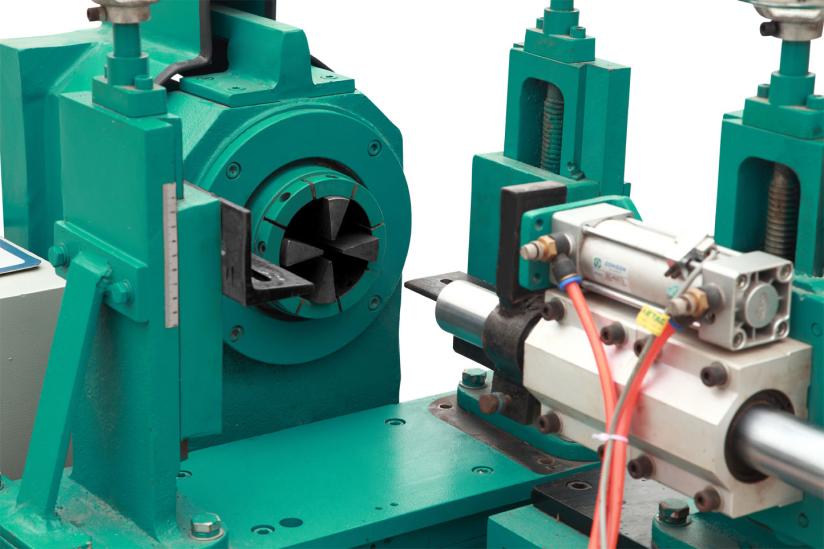

Рис. Зона подачи и обработки заготовок.

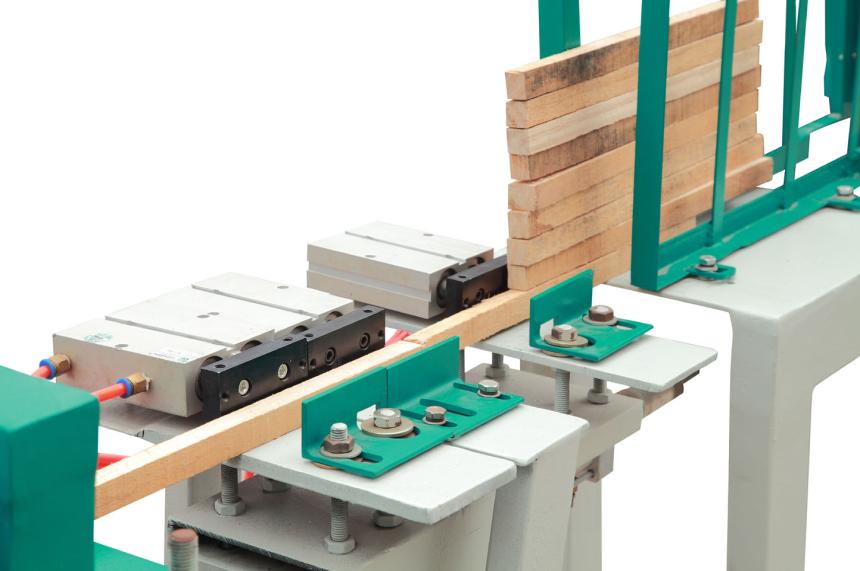

Рис. Система автоподачи заготовок.
