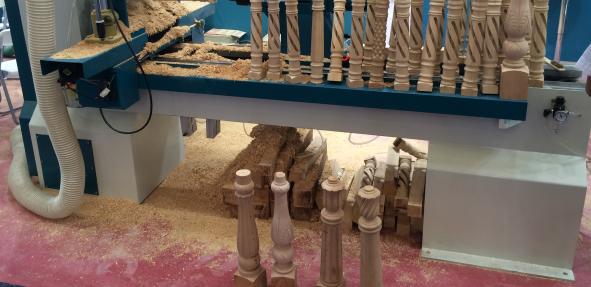

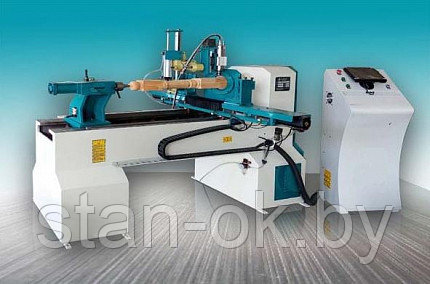

Токарные центры с ЧПУ мод. «Beaver 15D3, 15D4, 25D4»

Модель	Beaver 15D3	Beaver 15D4	Beaver 25D4
Максимальная длина заготовки, мм	1500	1500	2500
Наибольший диаметр обрабатываемой заготовки, мм	300	400	400
Наибольшая ширина при плоскостном фрезеровании, мм	200	200	200
Количество резцов, шт	2
Количество фрезерных шпинделей, шт	1
Мощность двигателя, кВт	4	4	5,5
Максимальная скорость обработки, м/мин	3
Габаритные размеры, мм	2750x1300х1650	2750х1400х1750	3700x1400х1750
Масса, кг	1550	1750	2150



НАЗНАЧЕНИЕ:

Предназначен для массового и серийного производства эксклюзивных сложно-геометрических токарных изделий, изделий несимметричной формы с элементами резьбы, а также крупногабаритных изделий длиной до 2500 м.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Cтолярные мастерские и мебельные предприятия для изготовления токарных изделий в большом количестве: балясин, ножек стульев, токарных элементов мебели. Благодаря усовершенствованной технологии обработки и мощному программному обеспечению, центр исключает случайные погрешности и увеличивает производительность. Кроме того, за один цикл возможно выполнение всех необходимых операций обработки: точение и фрезерование.

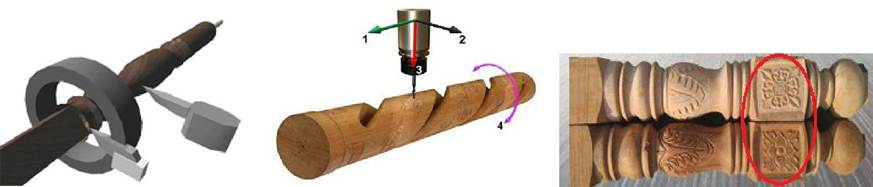

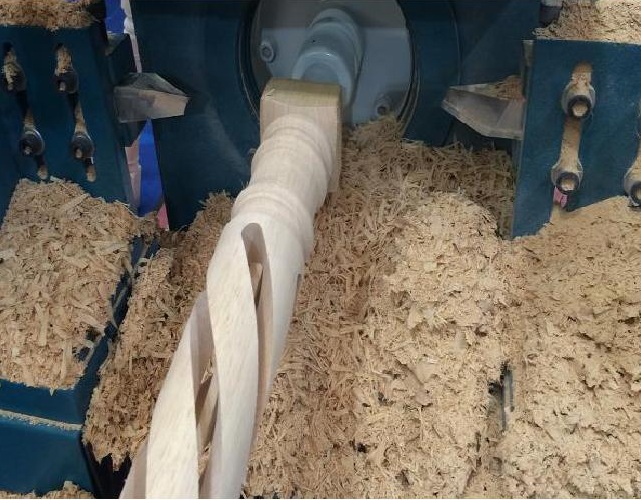

СХЕМА ОБРАБОТКИ:

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

• Одновременная обработка 2-мя резцами;
• Фрезерный шпиндель для гравировки;
• Длина обработки до 2500 мм;
• Отсутствие ручного труда;
• Не требуется шаблонов и копиров;
• Гравировка на плоских частях балясин.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	СТАНИНА Монолитная конструкция чугунной станины исключает появление вибрации и устойчива к деформации.

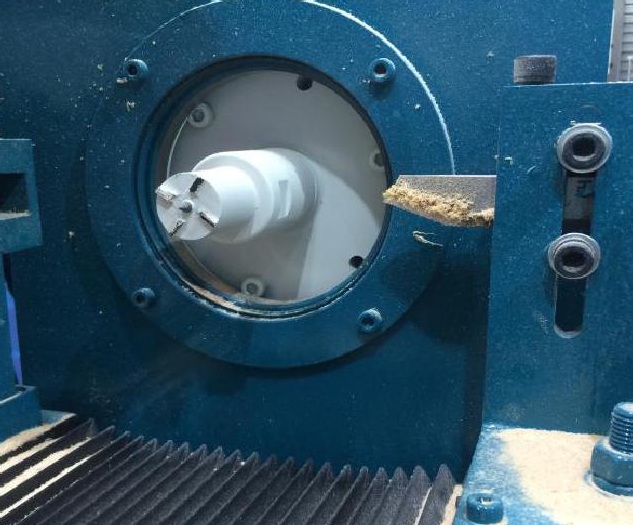

	ПРОФИЛИРУЮЩИЕ РЕЗЦЫ Два независимо управляемых резца, обеспечивают высокую скорость обработки и чистоту поверхности.

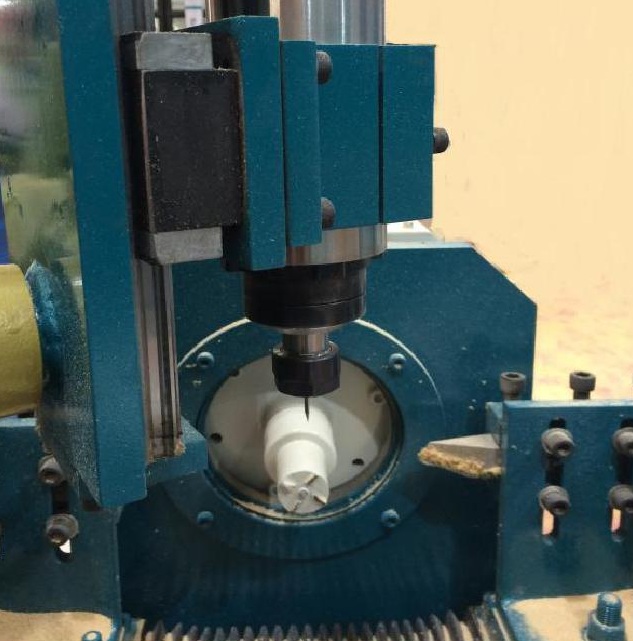

	ФРЕЗЕРНЫЙ ШПИНДЕЛЬ Предназначен для гравировки и художественного фрезерования на получаемых изделиях.
	ЛЮНЕТ Позволяет избежать изгиба и вибрации заготовки во время обработки при больших оборотах шпинделя.

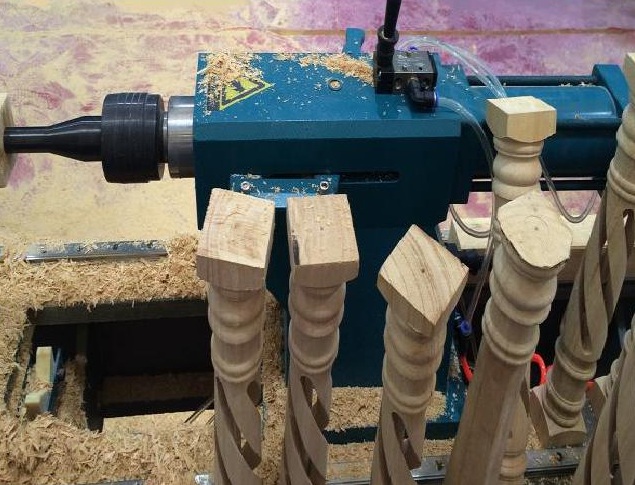

	ПНЕВМОЗАЖИМ Обеспечивает быструю и надежную фиксацию во время всего цикла обработки. Надежность и простота использования при установке заготовок.

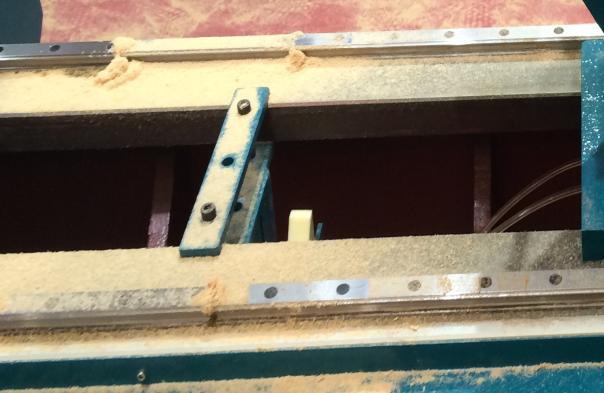

	ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала с резцами и фрезерным шпинделем.

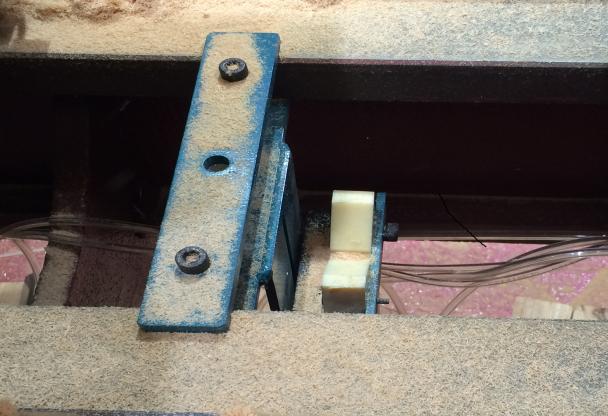

	СИСТЕМА ПОЗИЦИОНИРОВАНИЯ ЗАГОТОВОК Центрирование осуществляется при помощи установленных снизу вилок.

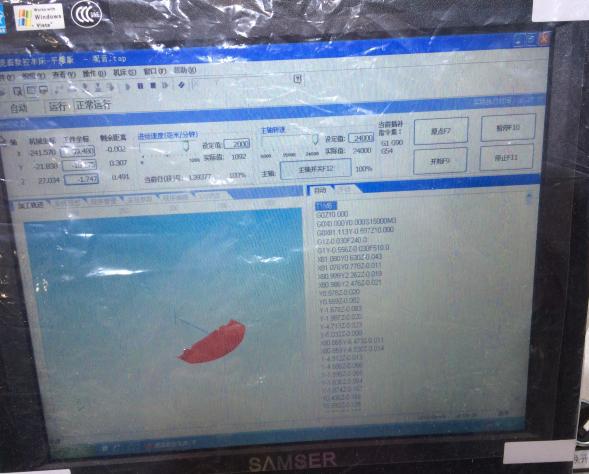

	ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ Станок работает с такими известными программами как: Coreldraw, Artcam, Type3, Ucancam, Caxa, UG,Mastercam, AutoCAD. Оператору достаточно нарисовать балясину(изделие) и станок автоматически осуществляет обработку. В комплект поставки входит стойка управления с системным блоком, монитор, клавиатура, мышь. Система управления NC Studio.

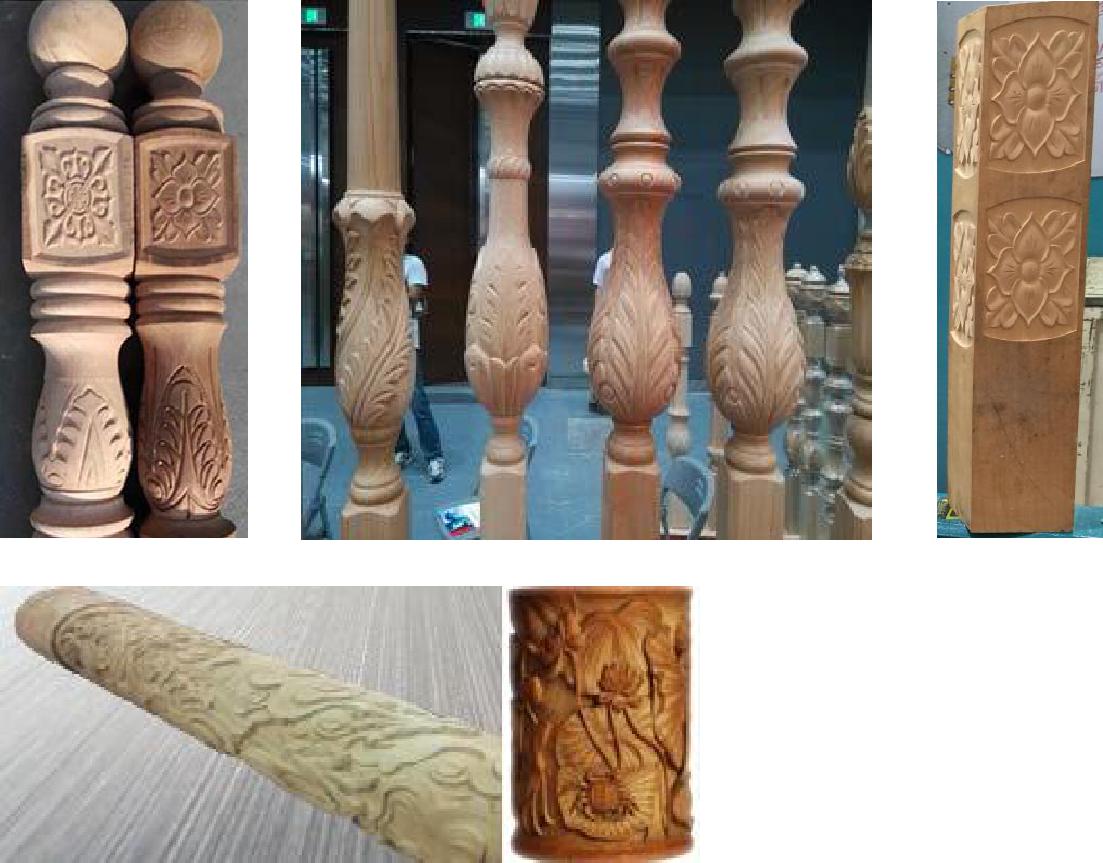

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
