Токарно - гравировальный станок с ЧПУ мод. Galaxy SH 1800 CNC-S
Токарно - гравировальный станок с ЧПУ мод. Galaxy SH 1800 CNC-SВ наличии
Цену уточняйте
+37529142-29-47
  • +375333191401
  • +375333191402
  • +375173740405
    факс
  • +375333191405
    Сервис и Запчасти

Описание

Длина заготовки, мм (макс.) 1800
Наибольший диаметр обрабатываемой заготовки с торца, мм 540
Наибольший диаметр обрабатываемой заготовки по копиру, мм 270
Наибольший диаметр обрабатываемой заготовки в люнете, мм 140
Рабочий ход резца, мм (макс.) 260
Количество управляемых осей, шт. 4
Перемещение по осям Z-X-A, м/мин 30-20-20
Частота вращения основного шпинделя, об/мин 0-3750
Производительность для всасывания стружки, м3/ч 4000
Диаметр аспирационного отверстия, мм 250
Количество фрезерных шпинделей, шт. 2
Обороты шпинделя, об/мин 10000-18000
Диапазон диаметров зажима, мм 1-16
Мощность основного двигателя, кВт 5,5
Мощность двигателя шпинделя, кВт 2,2
Общая мощность двигателей, кВт 14
Транспортные габаритные размеры, мм 3500x1820x1900
Масса, кг 1750



НАЗНАЧЕНИЕ:

Токарно-фрезерный станок с ЧПУ «Galaxy SH 1800 CNC-S» предназначен для высокопроизводительного изготовления токарных изделий: балясин, ножек стульев и столов, тел вращения. Основными критериями при разработке станков данной серии были: продуктивная обработка изделий, быстрая перенастройка с одного изделия на другое, простота программирования, большой диапазон выпускаемой продукции.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Производство лестниц, столбов, столов, стульев.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Массивная стальная станина с передней и задней бабкой из серого чугуна гарантируют высокую жесткость всей системы. Прецизионные направляющие качения и шариковые винты по всем осям являются залогом высокой точности и долгого срока службы станка. Шпиндель с конусом MORSE 3 размещен в двух упорных шарикоподшипниках. Обороты шпинделя плавно регулируются частотным преобразователем.

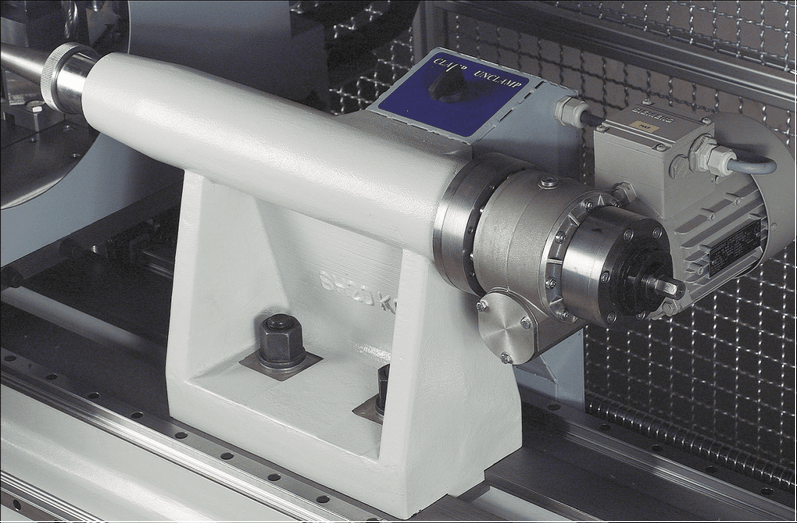

Пиноль задней бабки оснащена вращающимся центром. Стандартно станок оснащен электрическим управлением пиноли задней бабки с возможностью плавной установки прижимной силы моментной муфтой.

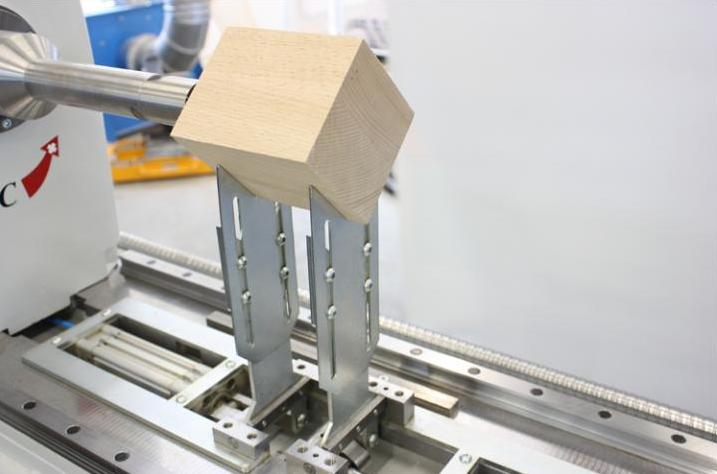

Установочные вилки для быстрого и точного позиционирования заготовки между центрами станка управляются пневматически и их перемещение можно включить в программу. Это решение сокращает время замены заготовки до минимума и значительно повышает производительность труда.

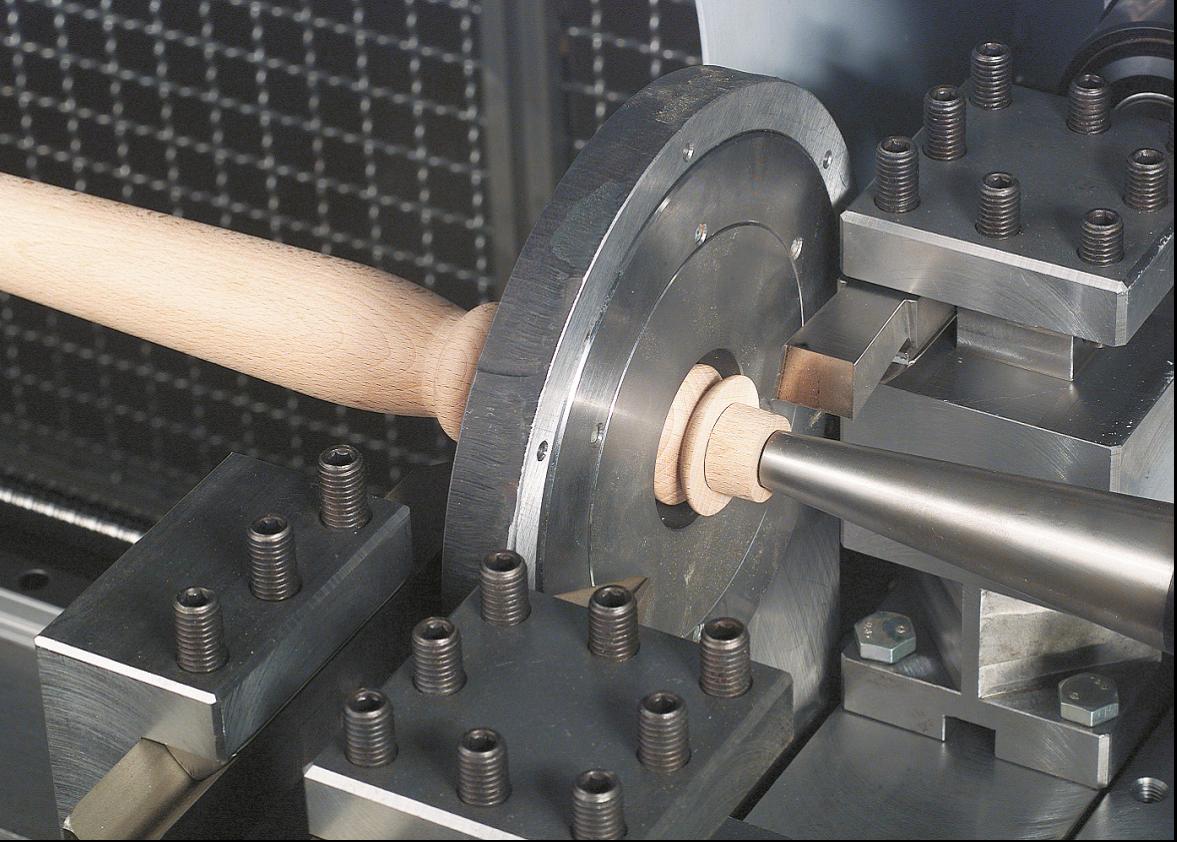

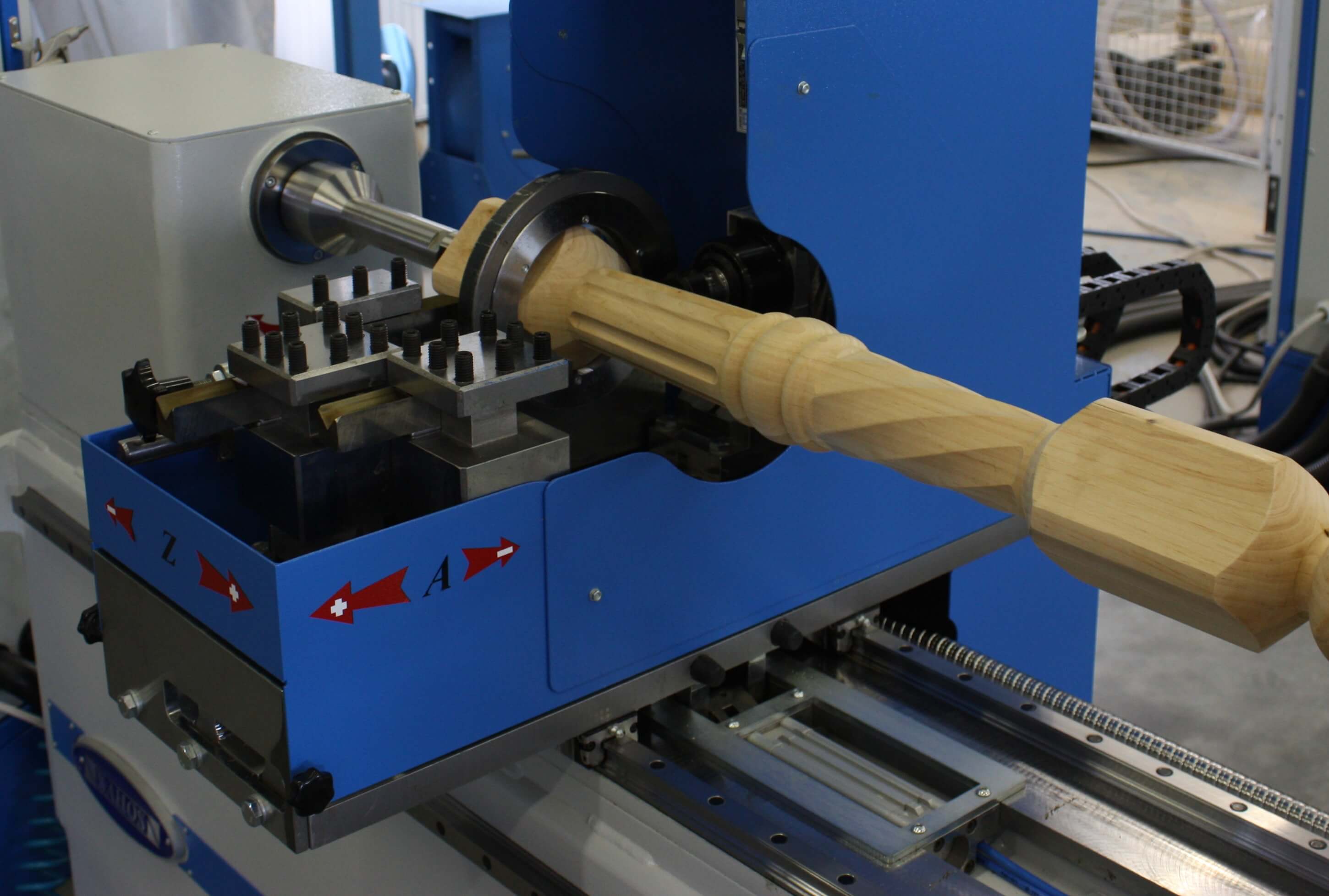

Высокая производительность достигается одновременной работой тремя резцами. Инструмент 1-го суппорта обтачивает заготовку под диаметр люнета, а два управляемых копировальных резца производят черновой и чистовой резы. В результате большинство деталей профилируется за один проход обрабатывающей группы. При этом зона обработки жестко зафиксирована люнетом, что дает отличное качество обработки даже на длинных и тонких деталях.

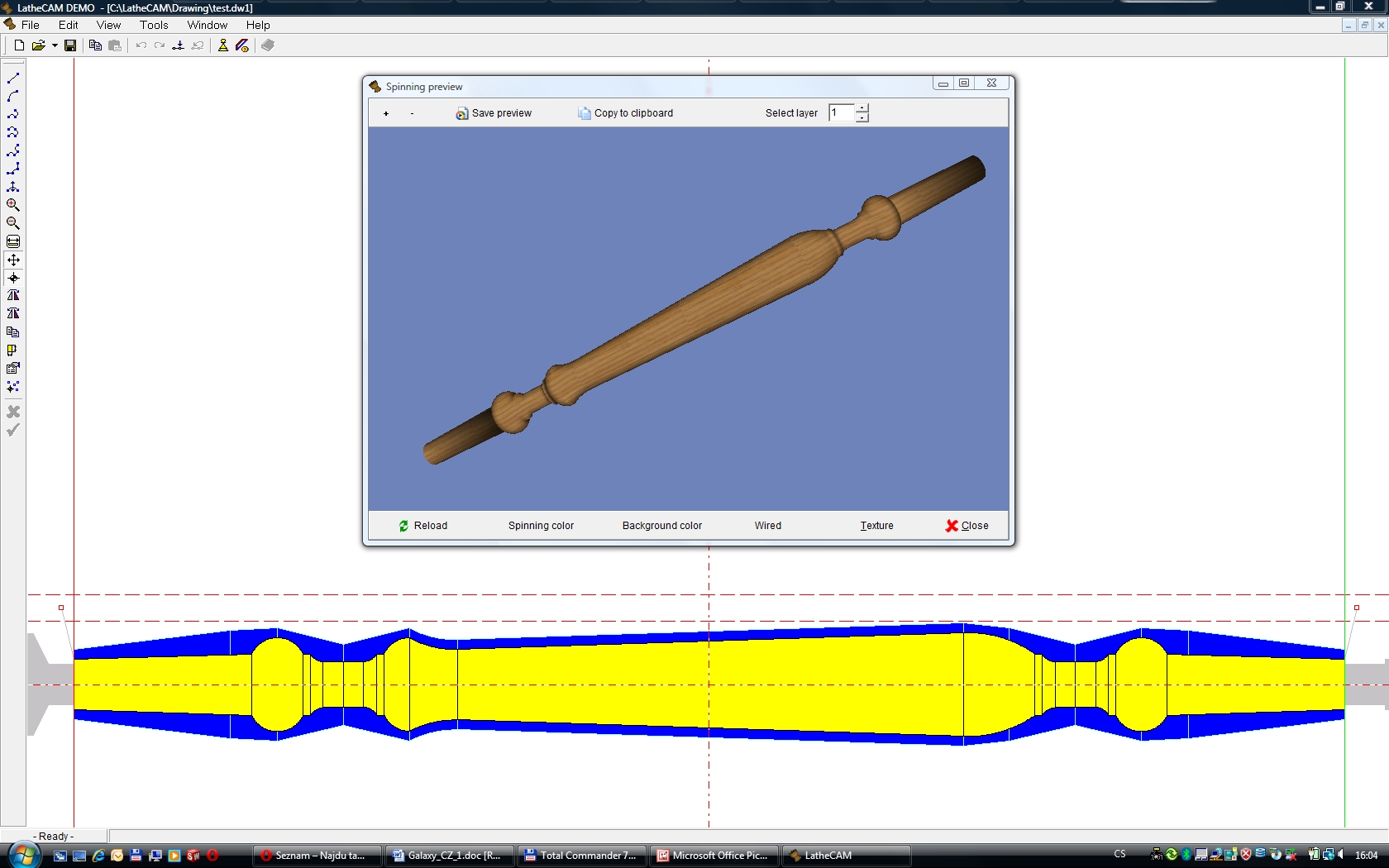

Для создания программы числового управления используется специально разработанное для данного станка программное обеспечение «LatheCAM», содержащее все функции для удобного и быстрого создания профиля детали, управления библиотекой готовых изделий. Процесс создания контура интуитивно понятен и прост. Стандартные функции копирования и зеркального отображения отдельных элементов существенно ускоряют программирование.


СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

  • токарный станок SH 1800 CNC - S (управляемые 4 оси - 2 поперечные + 1 продольный суппорт + шпиндель, 2 фрезерных шпинделя, кондиционированный распределительный щит);
  • графический CAD/CAM софтвер LatheCAM;
  • опорный люнет 20 – 115, вкладыш в люнет 20 – 115, корпус поводкового центра 38/M20x1,5, поводок M20x1,5/16, поводок M20x1,5/25, поводок M20x1,5/38, вкладыш с центром, резцовая державка для продольного и торцевого точения, копировальный резец HSS 25x25x200;
  • фрезерный шпиндель 2,2 кВт (10000 – 18000 об/мин плавно регулируемые), держатель фрезерного шпинделя - горизонтальный, держатель фрезерного шпинделя - вертикальный, цанга ER 25/8, цанга ER 25/12, цанга ER 25/16, инструменты для обслуживания.

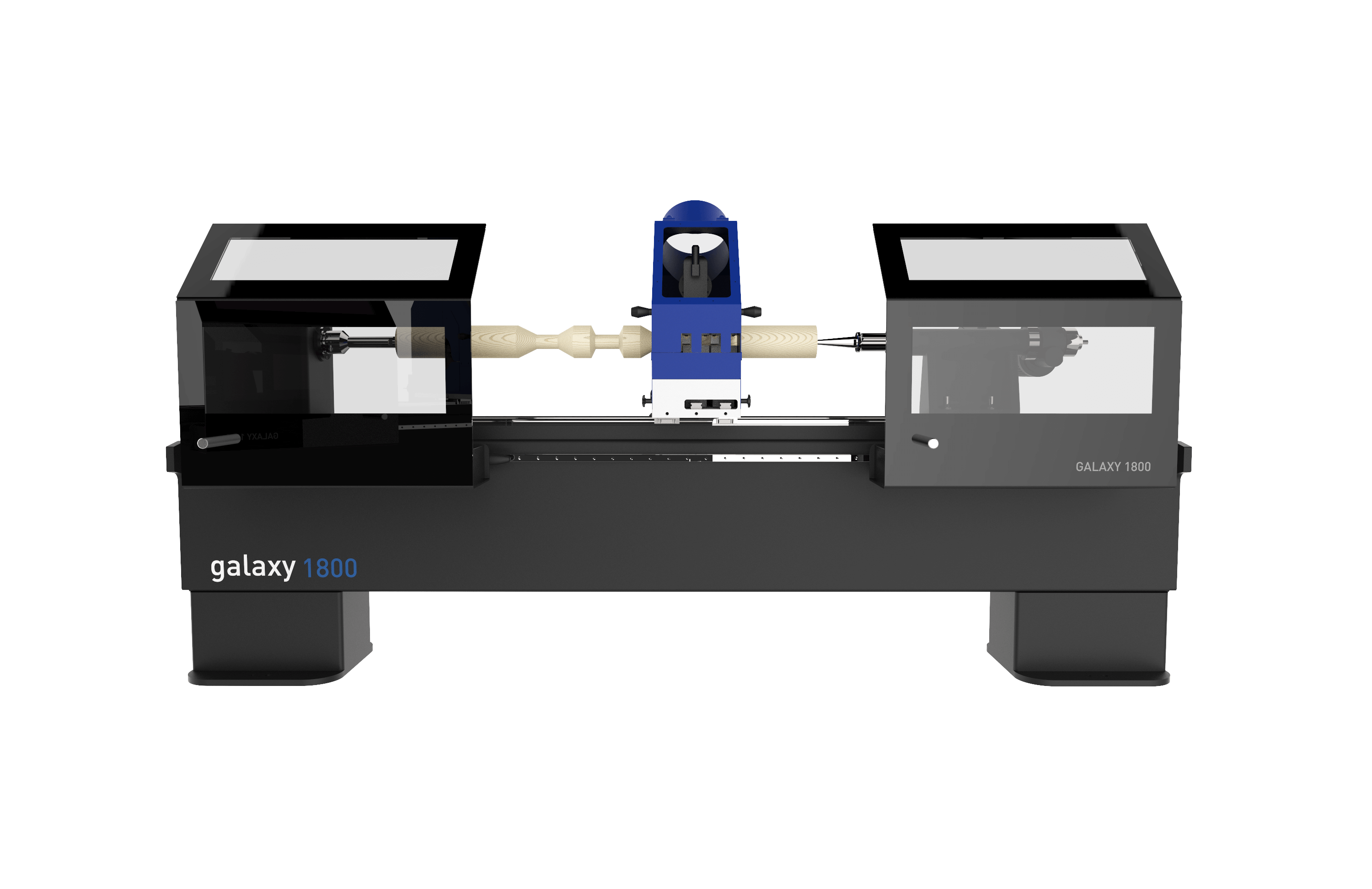

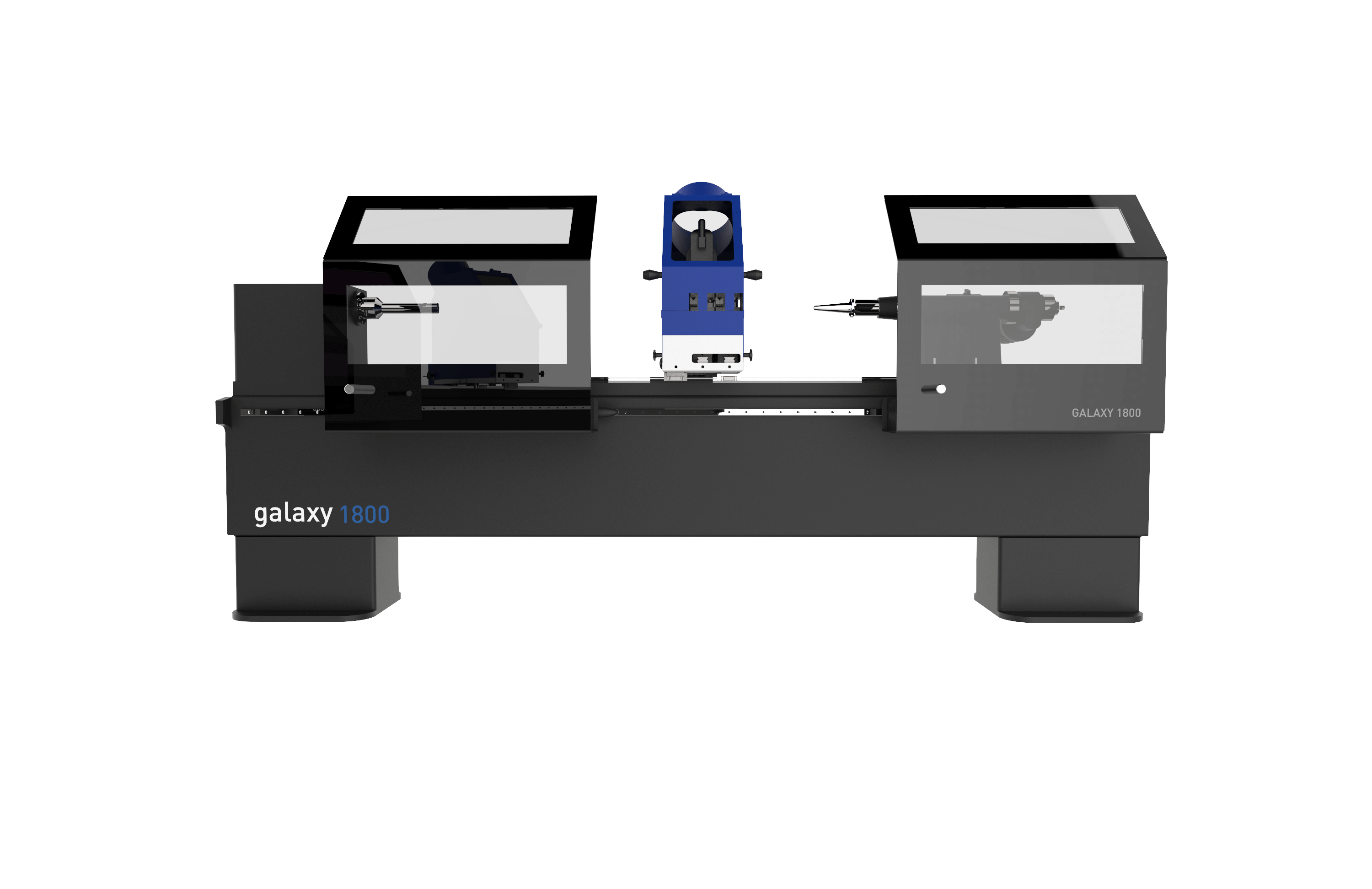

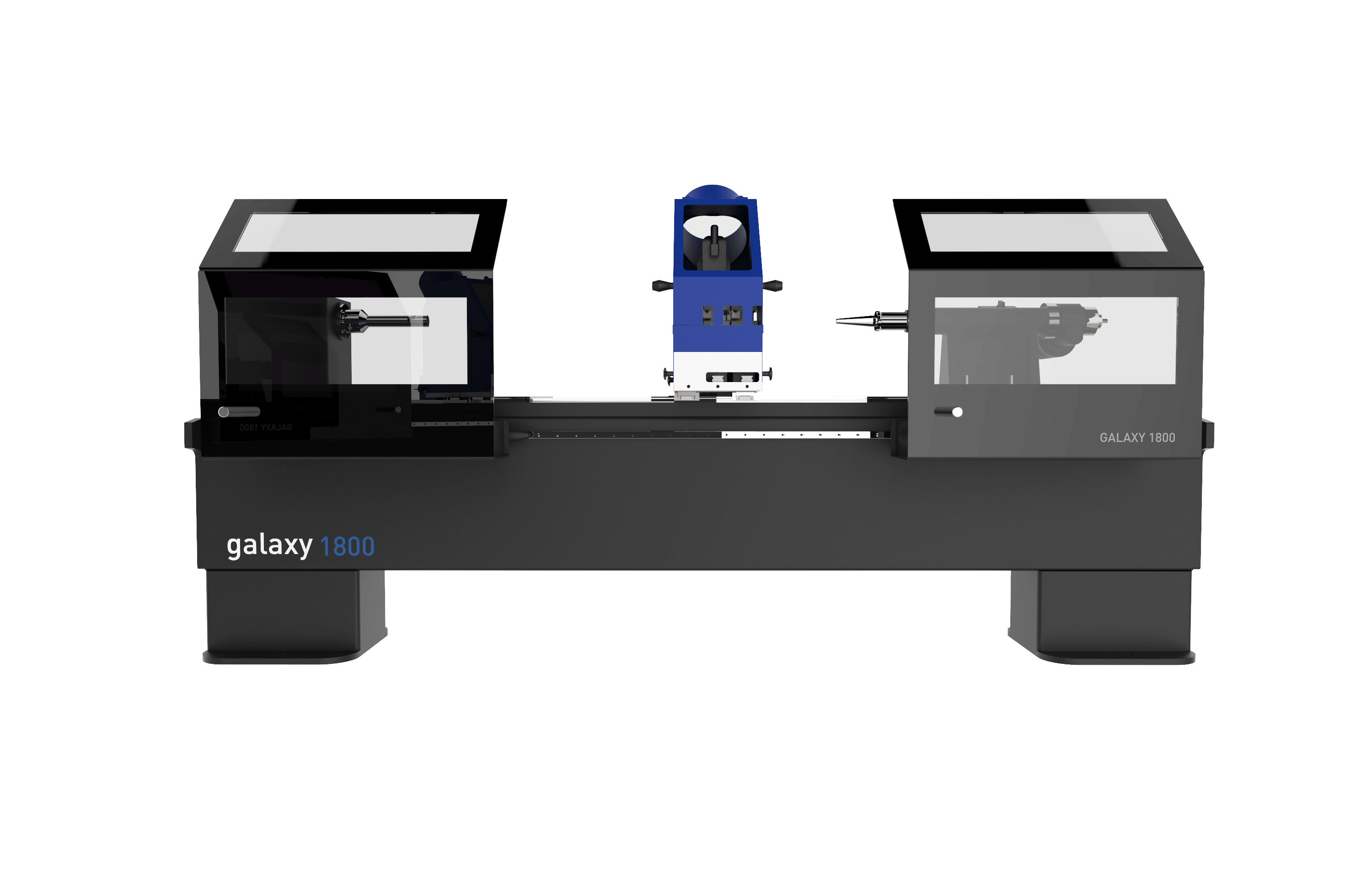

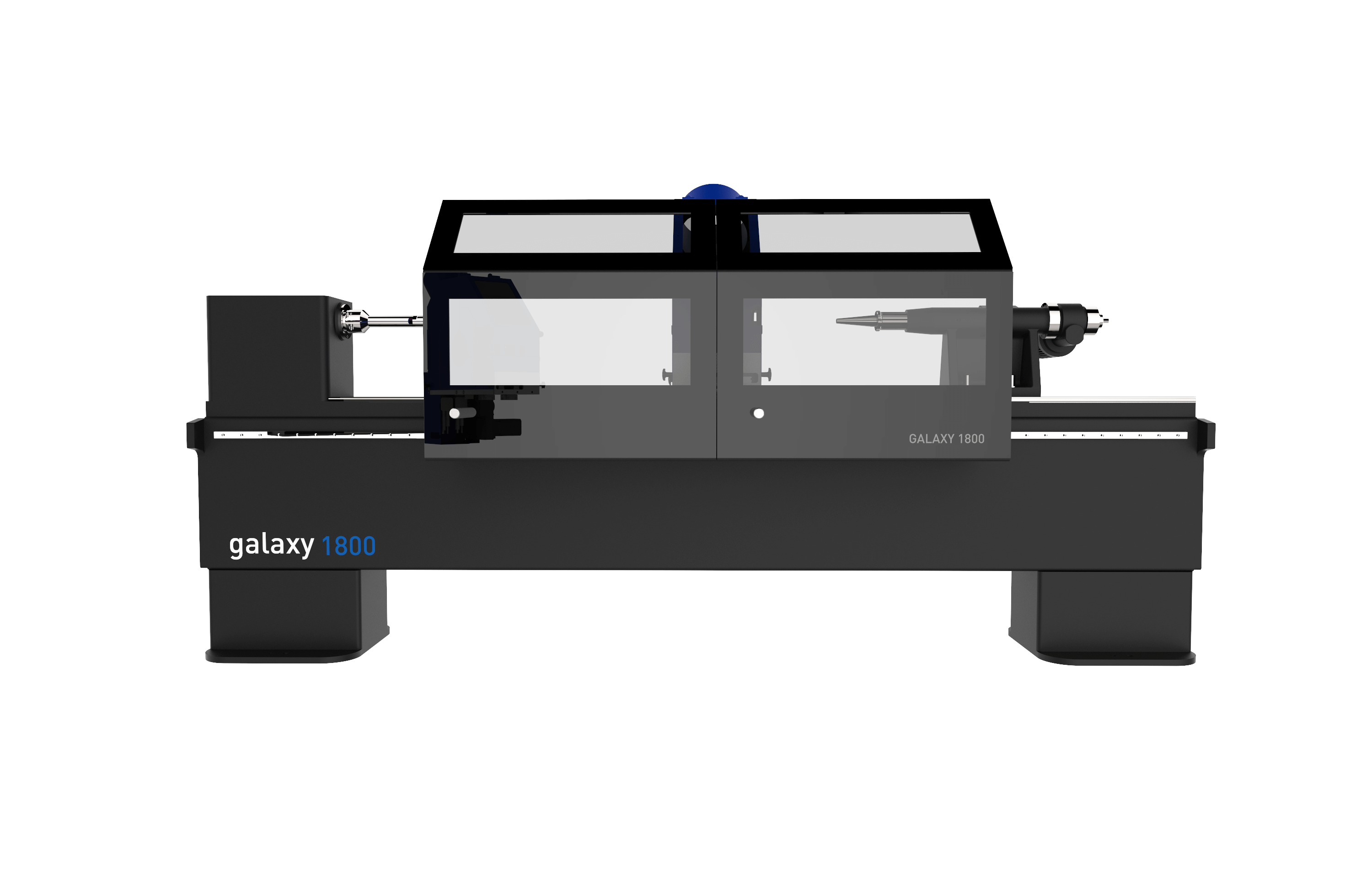

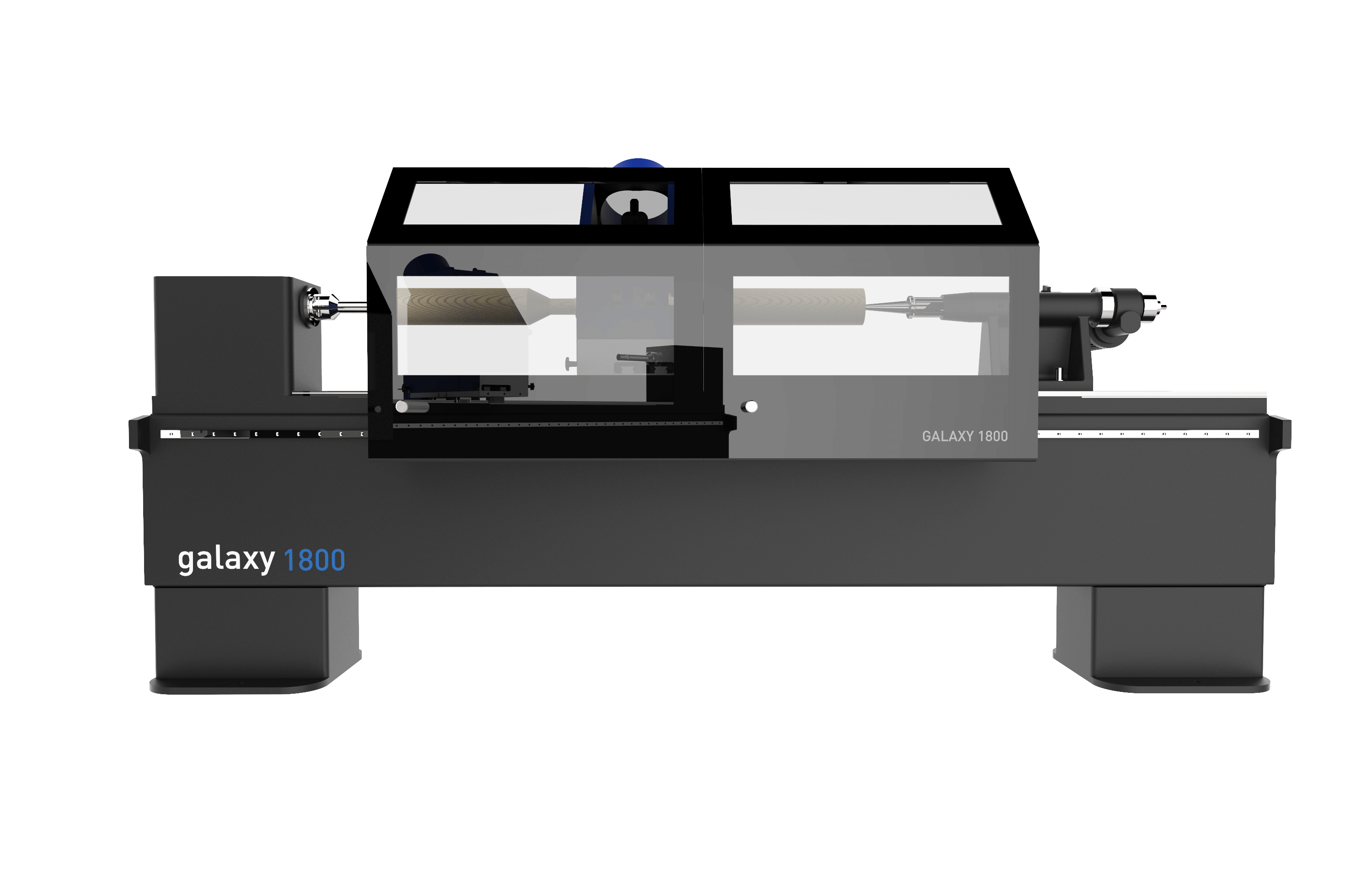

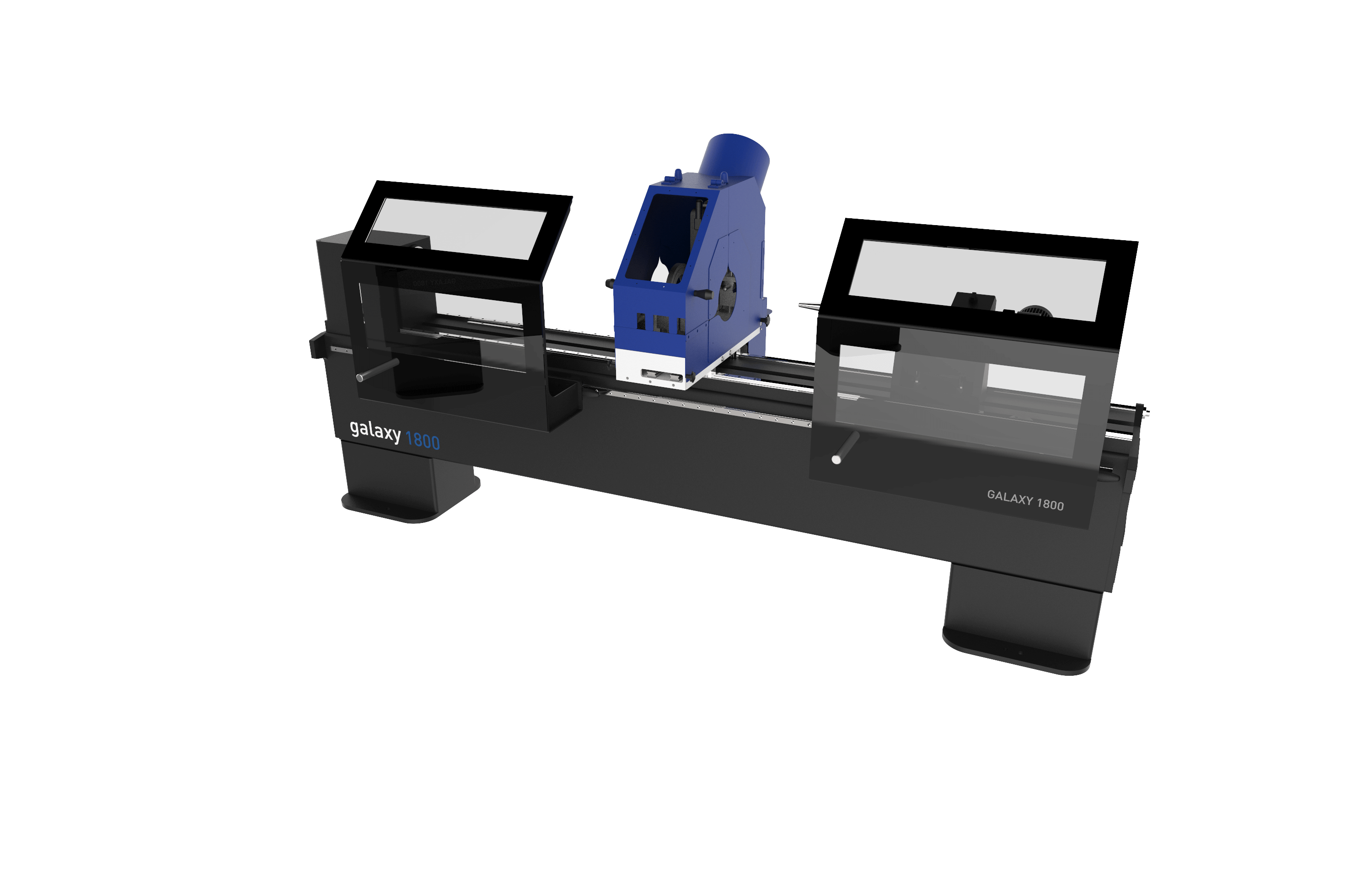

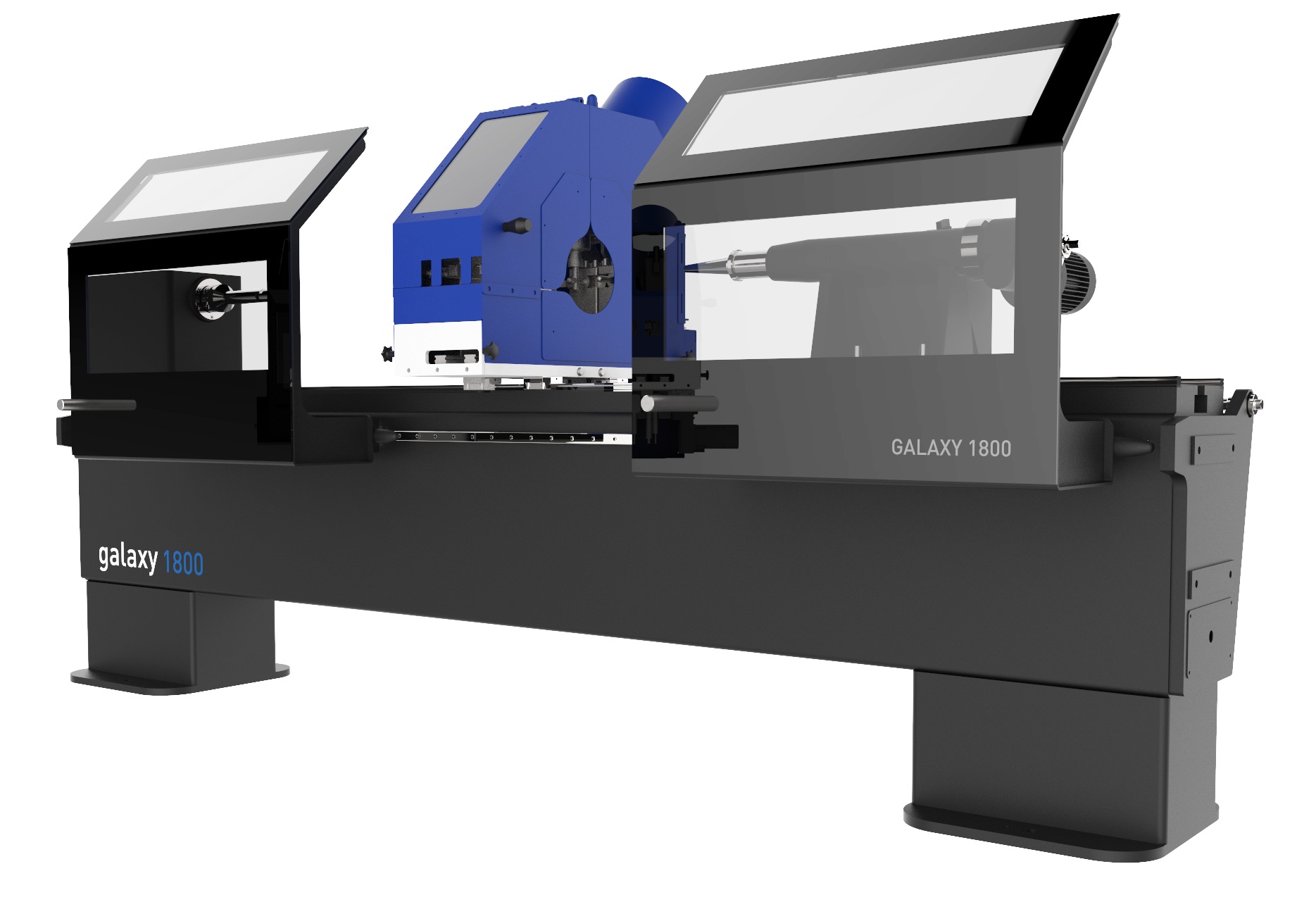

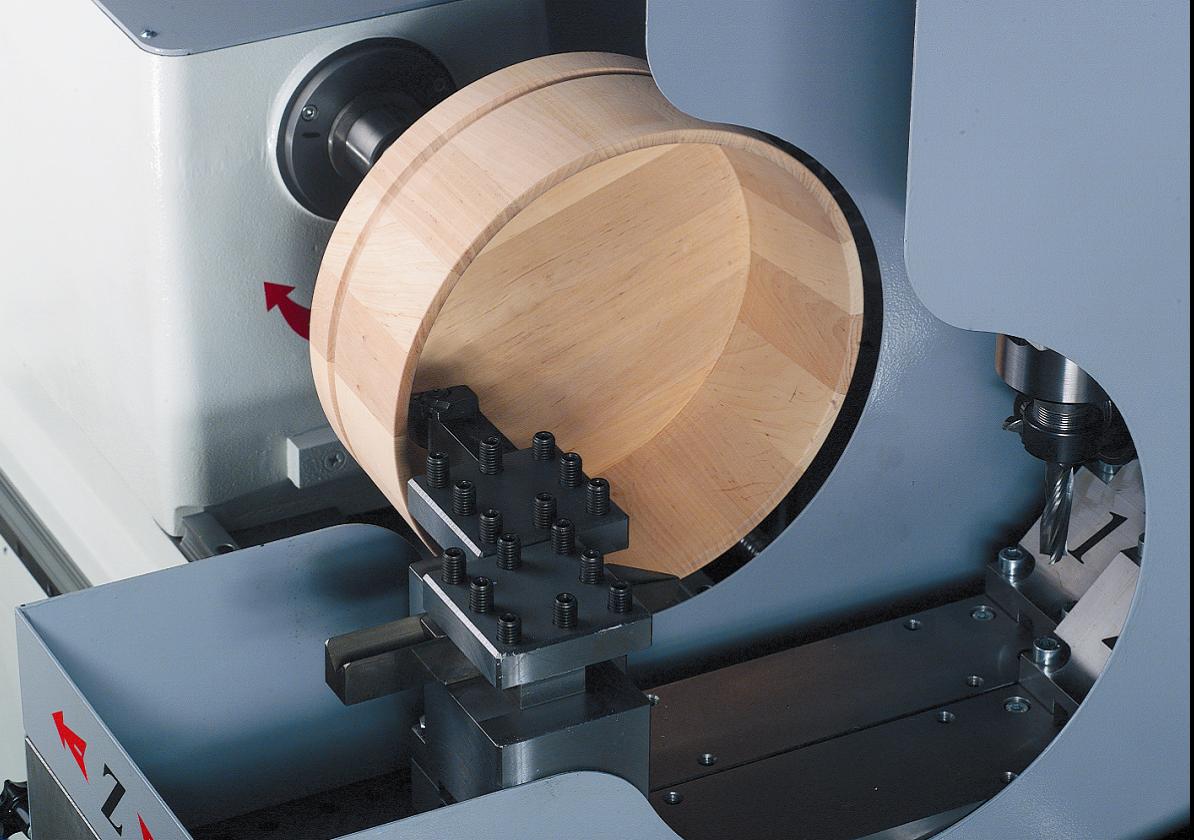

ФОТО СТАНКА:



Характеристики

Основные
Производитель  SAHOS
Страна производительЧехия
Дополнительный сервис  Сервисное обслуживание
СостояниеНовое
