Описание

Модель BEAVER 6025M BEAVER 8025
Длина заготовки, мм 250-2500
Толщина заготовки, мм 10-85 10-120
Мощность подрезных пил, кВт 3 х 2 шт
Мощность основных пил, кВт 11 х 2 шт
Мощность первых фрезерных узлов, кВт 7,5 х 2 шт 5,5 х 2 шт
Мощность вторых фрезерных узлов, кВт - 7,5 х 2 шт
Мощность двигателя подачи, кВт 3
Мощность двигателя перемещения суппортов (настройка длины заготовки), кВт 1,1
Скорость подачи заготовок, м/мин 5-25
Скорость вращения пильных валов, об/мин 3000
Скорость вращения первых фрезерных валов, об/мин 7500 9000
Скорость вращения вторых фрезерных валов, об/мин - 7500
Диаметр аспирационных патрубков, мм 120
Габаритные размеры
Длина, мм 4735 5500
Ширина, мм 3810 4400
Высота, мм 1660 2100
Вес, кг 6000 7200



НАЗНАЧЕНИЕ:

Предназначен для фрезерования шипов и проушин одновременно с обеих сторон в рамочных и каркасных конструкциях из древесины, форматирования ДСП и мебельного щита в заданный размер, для обгонки по периметру дверных полотен и оконных рам, изготовления паркета и половой доски.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется на деревообрабатывающих предприятиях, мебельных и столярно-строительных производствах любой мощности. При использовании в массовом производстве станок может быть встроен в поточную линию.

СХЕМА РАБОТЫ СТАНКА:

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • На станке 8025М – 2 группы фрез для исключения сколов заготовке: 1-я группа с отскоком, 2-я группа с реверсивным вращением (попутным к направлению подачи).
  • На станке 6025М – 1 группа фрез без антискола.
  • Работа в проходном режиме – высокая производительность, возможность встраивать в поточные линии
  • Одновременно чистовая торцовка и фрезерование с 2-х сторон от одной базы – высокая точность и производительность
  • Наклон фрезерных узлов до 90 град
  • Плавная регулировка скорости подачи (вариатор)
  • Электронная настройка на длину заготовки (левый суппорт неподвижен, правый перемещается влево/вправо)
  • Электронная настройка на толщину обработки
  • Удобная панель управления с PLC дисплеем

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Пильный узел

Подрезная пила 3 кВт – нижняя.

Основная пила 11 кВт – может занимать как верхнее, так и нижнее положение. Перемещается по вертикальному литому чугунному суппорту.

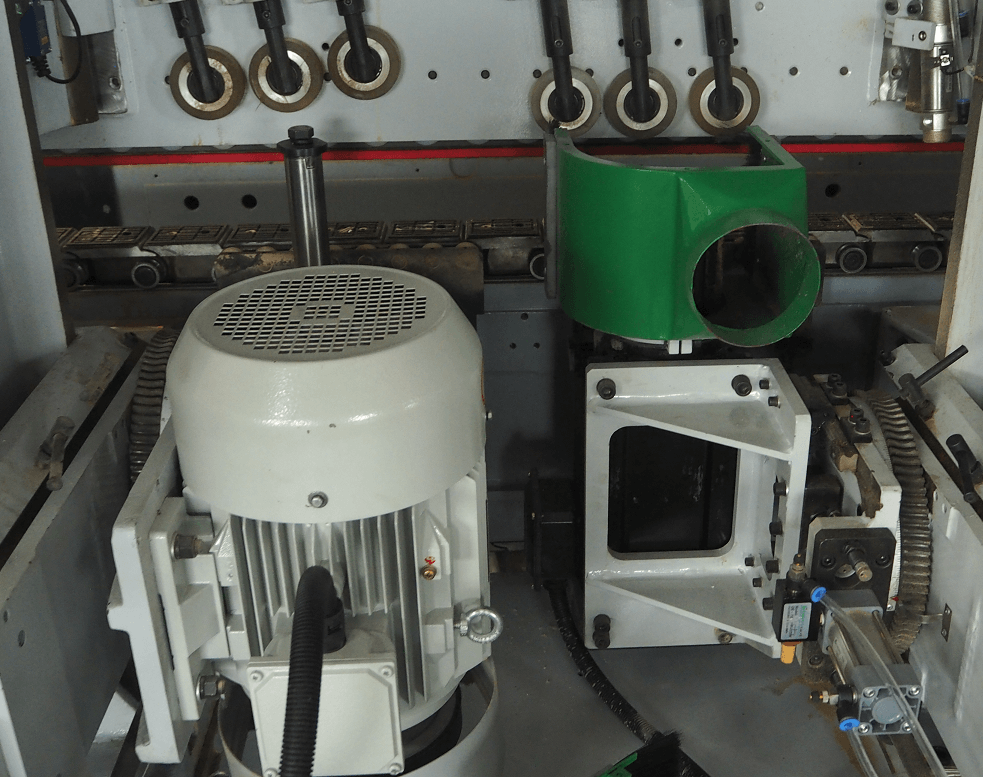

Фрезерный узел BEAVER 8025M

Две фрезы:

  • Первая 5,5 кВт с отскоком (антискольная). Прямой привод от высокочастотного двигателя, отскок через пневмопривод.
  • Вторая 7,5 кВт основная. Привод через плоский ремень.

Фрезерный узел BEAVER 6025M

Одна фреза 7,5 кВт, без отскока (нет антискольной функции), привод через плоский ремень, фреза в защитном кожухе.

Конвейер подачи

Заготовки подаются на пластинчатом конвейере проходного типа.

Прижим заготовок сверху с помощью обрезиненного ленточного транспортера.

Конструкция конвейера

Мощная конструкция системы подачи:

  • нижний конвейер перемещается на подшипниках что уменьшает трение и повышает ресурс
  • верхняя лента прижимается подпружиненными роликами

Привод подачи

Движения левой и правой части надежно синхронизированы:

  • нижний конвейер через массивный стальной вал
  • верхняя прижимная лента через карданные валы

Такая система исключает малейший перекос заготовки.

Мощный привод подачи 3 кВт с плавной регулировкой скорости подачи (вариатор).

Концевые выключатели

Установлены на входе для защиты станка при подаче заготовки толще, чем настроен станок.

Массивные направляющие

Перемещение узлов в массивных направляющих «ласточкин хвост» обеспечивает стабильность настроек даже при длительной работе станка.

Счетчики для настройки

Точную и удобную настройку всех узлов (пил, фрез, ширины, толщины, углов) обеспечивают цифровые счетчики.

Настройка на длину

Левая часть станка неподвижна. Правая перемещается по линейным направляющим через высокоточную ШВП с электроприводом 1,1 кВт.

Панель управления

Удобная панель управления интуитивно понятна.

Защитные кожухи

Обеспечивают чистоту и безопасность производства.

КОМПЛЕКТАЦИЯ:

  • 2 шт подрезных пилы (1 шт слева, 1 шт справа)
  • 2 шт основных пилы (1 шт слева, 1 шт справа)
  • 2 шт фрезерных шпинделя (1 шт слева, 1 шт справа) – BEAVER 6025M
  • 4 шт фрезерных шпинделя (2 шт слева, 2 шт справа) – BEAVER 8025M

Характеристики

Основные
Производитель  Beaver
Страна производительКитай
Дополнительный сервис  Сервисное обслуживание
СостояниеНовое
