Станок для ящичного шипа QUADRO YC-480, YC-900
Станок для ящичного шипа QUADRO YC-480, YC-900В наличии
Цену уточняйте
+37529142-29-47
  • +375333191401
  • +375333191402
  • +375173740405
    факс
  • +375333191405
    Сервис и Запчасти

Описание

YC-480 YC-900
Макс. ширина заготовок, мм 480 900
Макс. длина заготовок, мм 1500
Толщина шипа, мм 8-20
Ширина шипа, мм 7-18
Глубина шипа, мм 10-30
Кол-во пневмоприжимов, шт 4 8
Скорость вращения шпинделя, об/мин 21 500
Мощность шпинделя, кВт 1,5
Габариты, м 1,27х0,78х1,33 2,22х0,78х1,33
Масса, кг 410 680



НАЗНАЧЕНИЕ:

Автоматический станок предназначен для фрезерования шипа типа «ласточкин хвост». Данный тип соединения обеспечивает надежность крепления деталей и долговечность изделия.

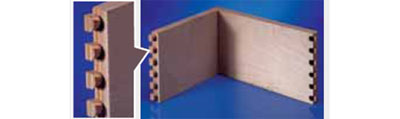

СХЕМА ОБРАБОТКИ:



ОБЛАСТЬ ПРИМЕНЕНИЯ:

В столярном производстве применяется для изготовления ящиков и другой тары. В мебельном производстве применяется, например, при изготовлении выдвижных ящиков и других конструкций, соединяемых на «ласточкин хвост».

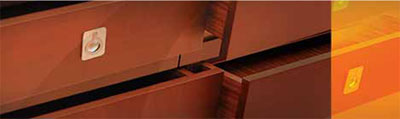

Автоматический ящичный шипорез QUADRO YC-480, YC-900, область применения



Автоматический ящичный шипорез QUADRO YC-480, YC-900, область применения



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Автоматическое перемещение шпинделя;
  • Ширина и глубина шипа регулируются;
  • Одновременная обработка двух заготовок, расположенных перпендикулярно друг к другу (детали, которые будут соединяться обрабатываются одновременно);
  • Высокоскоростной шпиндель 21 500 об/мин;
  • 3 скорости подачи для оптимального подбора режима резания;
  • Пневматический прижим заготовок.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

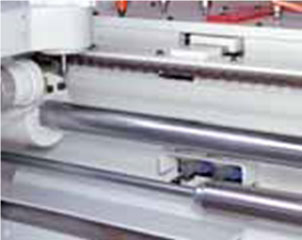

Автоматический ящичный шипорез QUADRO YC-480, YC-900. жесткость конструкции Жесткость конструкции

Шпиндель перемещается по массивной стальной цилиндрической направляющей. Направляющая имеет хромированное покрытие.

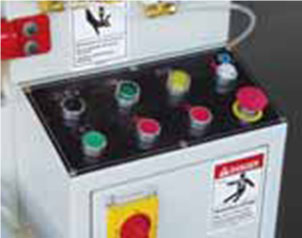

Автоматический ящичный шипорез QUADRO YC-480, YC-900, пульт управления Пульт управления

Управление всеми функциями станка осуществляется с одного простого и удобного пульта управления.

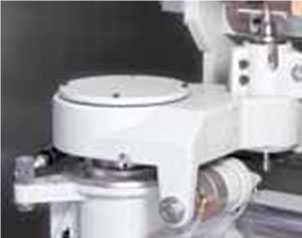

Автоматический ящичный шипорез QUADRO YC-480, YC-900, шипорезный узел Шипорезный узел

Высокая скорость вращения шпинделя 21 500 об/мин позволяет получить идеальное качество шипа. Мощность шпинделя 1,5 кВт.

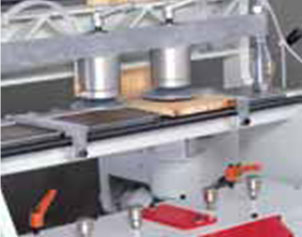

Автоматический ящичный шипорез QUADRO YC-480, YC-900, крепоенией заготовок Крепление заготовок

Для идеального качества шипового соединения заготовки закрепляются перпендикулярно друг другу и одновременно обрабатываются.

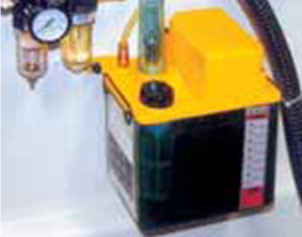

Автоматический ящичный шипорез QUADRO YC-480, YC-900, централизованная система смазки станка Централизованная система смазки станка

Позволяет автоматически смазывать все узлы станка по таймеру.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



Характеристики

Основные
Производитель  QUADRO
Страна производительТайвань
Дополнительный сервис  Сервисное обслуживание
СостояниеНовое
