Шипорезный станок для овального шипа YRT-115
Шипорезный станок для овального шипа YRT-115В наличии
Цену уточняйте
+37529142-29-47
  • +375333191401
  • +375333191402
  • +375173740405
    факс
  • +375333191405
    Сервис и Запчасти

Описание

Скрость вращения шпинделя, об/мин 6000
Макс. ширина шипа, мм 115+2R*
Глубина шипа, мм 10-45
Наклон стола вверх, град 15
Наклон стола вниз, град 30
Наклон шипа влево/вправо, град 0-45
Мощность шпинделя, кВт 3,7
Мощность перемещения фрезы, кВт 0,75
Габариты, мм 1760х1150х1320
Масса, кг 1100



Автоматический шипорезный станок для фрезерования овального и круглого шипа. Станок позволяет изготовить все типы мебельного шипа в любой плоскости. Регулировка движения шпинделя осуществляется механически и занимает несколько секунд.

НАЗНАЧЕНИЕ:

Станок предназначен для зарезки скругленных шипов всех видов с любыми наклонами по оси шипа, даже вертикальные шипы под углом 90 градусов.

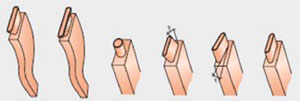

СХЕМА ОБРАБОТКИ:

Шипорезный станок для овального шипа YRT-115, схема обработки

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется в производстве для изготовления стульев, детских кроваток и других изделий, где используется овальный шип.

ПРЕИМУЩЕСТВА:

  • 2 рабочих стола для достижения высокой производительности. Производительность до 12 изделий в минуту;
  • Фреза «24Т» в комплекте;
  • Антискольный цикл работы;
  • Удобная регулировка глубины и ширины шипа;
  • Наклон столов на 20 град;
  • Удобная регулировка положения шипа (под любым углом от 0 до 45 град);
  • Скорость перемещения столов может быть отрегулирована;
  • Централизованная система смазки;
  • Регулировки вынесены на центральную панель управления;
  • Изготовление всех типов шипов;
  • На столах упорные линейки — могут устанавливаться под углом для зарезки наклонного шипа;
  • Регулировка скорости подачи стола позволяет работать с любыми породами древесины.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Шипорезный станок для овального шипа YRT-115, три направления шипа от горизонтального до вертикального

Шипорезный станок для овального шипа YRT-115, три направления шипа от горизонтального до вертикального
Три направления шипа: от горизонтального до вертикального (на 90 градусов) могут быть быстро и удобно заданы с помощью перемещения позиционирующего диска. На рисунке положения: А — горизонтальный шип В — под углом 45 град С — вертикальный шип.
Шипорезный станок для овального шипа YRT-115, оснащен специальной фрезой мод. "24 Т" Оснащен специальной фрезой мод. «24 Т»:
  • Идеальна для работы с твердыми породами древесины;
  • Отсутствие сколов на шипе;
  • Низкий шум;
  • Увеличенный срок службы до 120 дней (обычные фрезы необходимо затачивать через 6 — 7 дней);
  • Быстрое удаление стружки из зоны резания для повышения качества обработки.

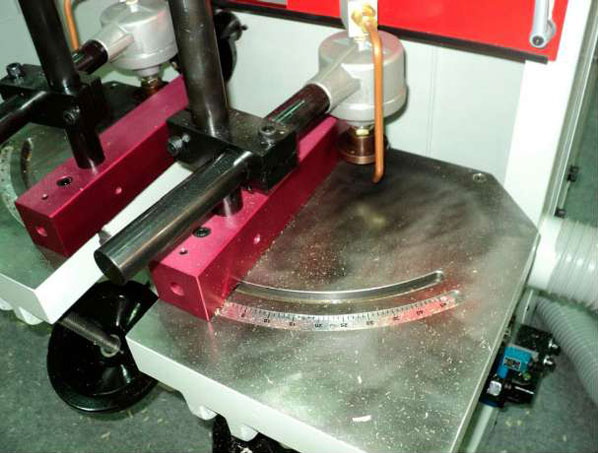

Шипорезный станок для овального шипа YRT-115, упорные линейки на столах имеют возможность поворота 45 градусов Упорные линейки на столах имеют возможность поворота на 45 град для зарезки шипа под углом в горизонтальной плоскости. Настройка упорных линеек осуществляется по угловой шкале.

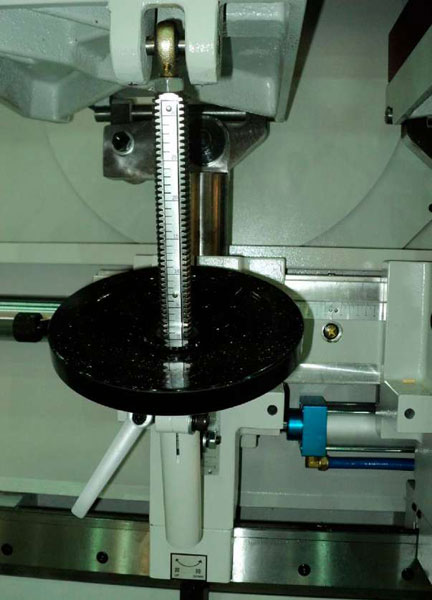

Шипорезный станок для овального шипа YRT-115, наклон столов в вертикальной плоскости Наклон столов в вертикальной плоскости осуществляется с помощью вращения маховика. Нужный угол определяется по угловой шкале.

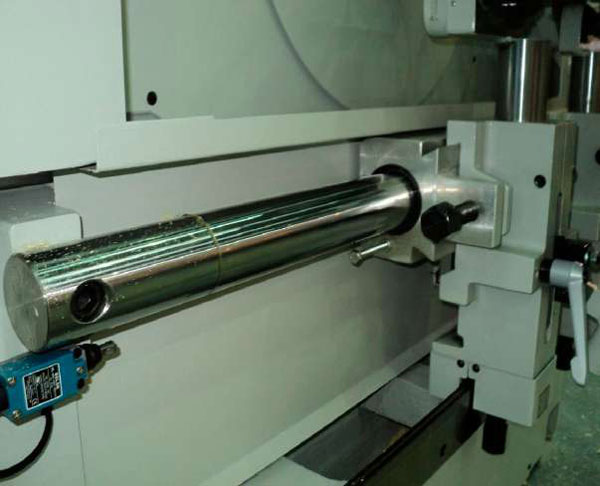

Шипорезный станок для овального шипа YRT-115, столы перемещаются по массивной закаленной цилиндрической направляющей Столы перемещаются по массивной закаленной цилиндрической направляющей.

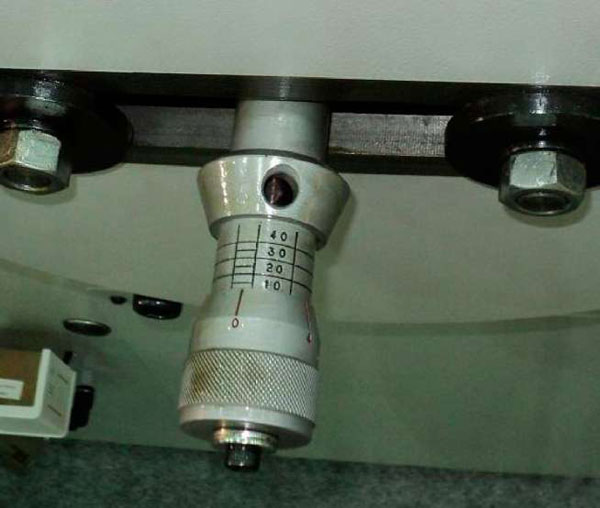

Шипорезный станок для овального шипа YRT-115, удобная регулировка глубины шипа Удобная регулировка глубины шипа.

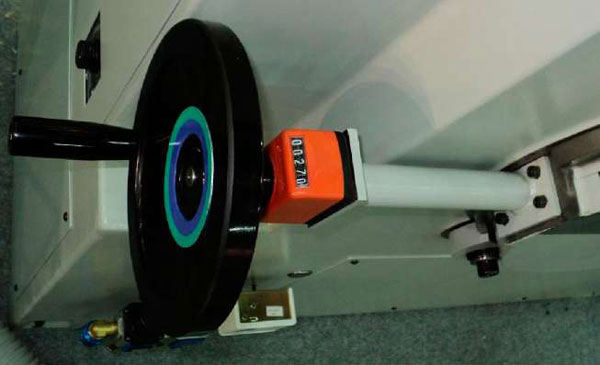

Шипорезный станок для овального шипа YRT-115, удобная регулировка ширина шипа по цифровому счетчику Удобная регулировка ширины шипа по цифровому счетчику.

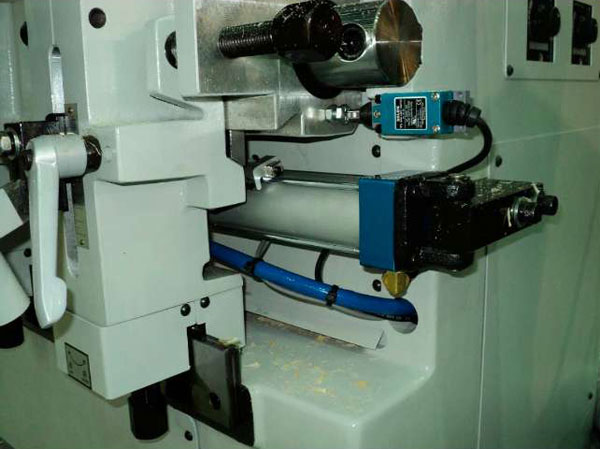

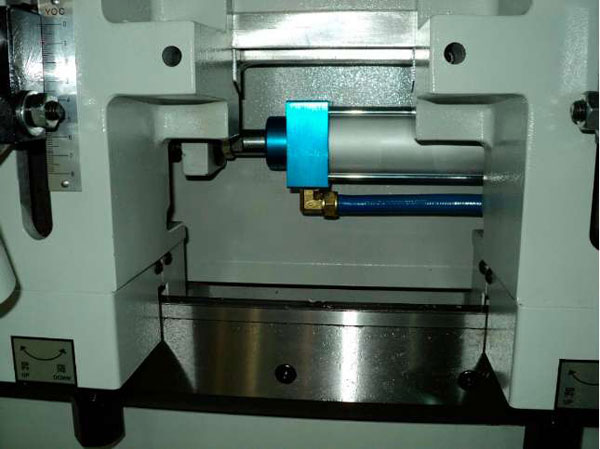

Шипорезный станок для овального шипа YRT-115, перемещение столов при помощи гидроцилиндра

Шипорезный станок для овального шипа YRT-115, перемещение столов при помощи гидроцилиндра
Перемещение столов при помощи гидроцилиндра. Позволяет обеспечивать равномерную, плавную, без рывков подачу даже при обработке твердых пород древесины.

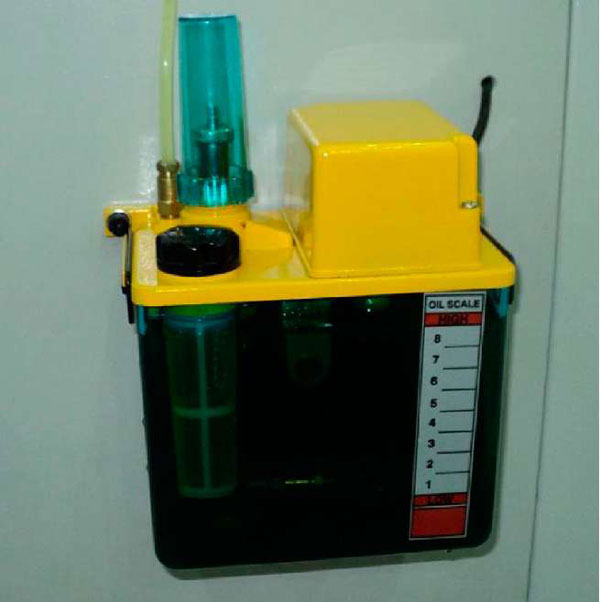

Шипорезный станок для овального шипа YRT-115, централизованная система смазки станка Централизованная система смазки станка.

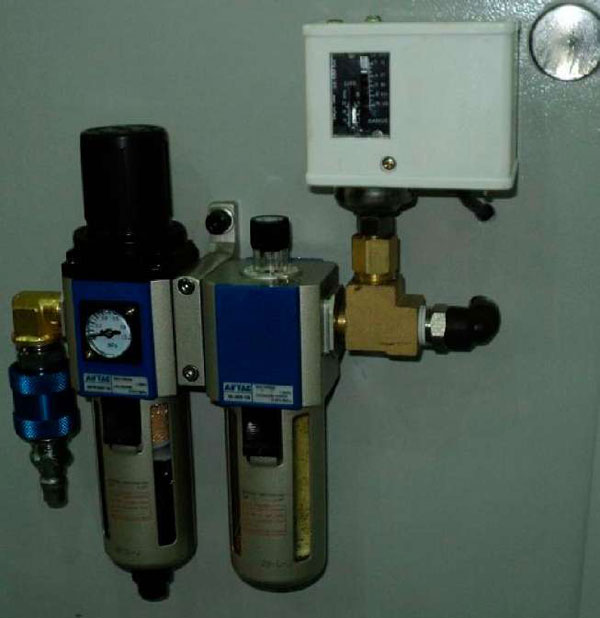

Шипорезный станок для овального шипа YRT-115, система подготовки воздуха Система подготовки воздуха.


ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

Шипорезный станок для овального шипа YRT-115, образцы получаемых изделий Шипорезный станок для овального шипа YRT-115, образцы получаемых изделий



Характеристики

Основные
Производитель  QUADRO
Страна производительТайвань
Дополнительный сервис  Сервисное обслуживание
СостояниеНовое

Информация для заказа

  • Цена: Цену уточняйте
