Станок для заточки дисковых пил мод. AL-805 UT.MA
Станок для заточки дисковых пил мод. AL-805 UT.MAВ наличии
Цену уточняйте
+37529142-29-47
  • +37533319-14-04
  • +375333191401
  • +375333191402
  • +375173740405
    факс
  • +375333191405
    Сервис и Запчасти

Описание

Наружный диаметр дисковых пил, мм 100 - 800
Шаг зубьев, мм 6 - 130
Передний угол заточки зубьев пилы, ° -15 ... +40
Задний угол заточки зубьев пилы, ° 0 - 30
Углы косой заточки передней и задней граней, ° 0 - 45
Размеры алмазного тарельчатого шлифовального круга, мм 175 x 25
Размеры алмазного чашечного шлифовального круга, мм 125 х 25
Скорость подачи, зуб/мин 18
Напряжение питающей сети, В 380
Мощность эл. двигателя шлифовального круга, кВт 0,75
Габаритные размеры
Длина, мм: 1950
Ширина, мм: 1500
Высота, мм: 1800
Вес, кг 1300



НАЗНАЧЕНИЕ:

Автоматический станок с ЧПУ предназначен для заточки дисковых пил с напайками, применяемых в деревообработке, металлообработке и обработке полимерных материалов и пластиков.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станок рекомендуется для лесопильных производств, мебельных и столярных комбинатов, где применяются дисковые пилы диаметром от 100 до 800 мм (от 100 до 1200 мм – опция) с прямой, скошенной, трапециевидной или комбинированной формой зубьев.

Также станок рекомендуется для сервисных центров по заточке дереворежущего инструмента.

СХЕМА ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Станок для заточки дисковых пил мод. AL-805 UT.MA

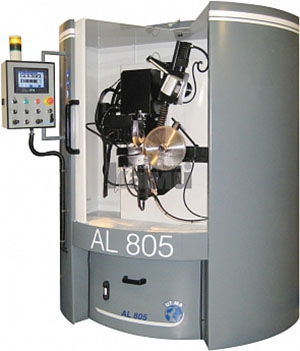

Надежная массивная станина обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента.

Благодаря высокой массе станка не требуется фундамент для его установки.

Станок для заточки дисковых пил мод. AL-805 UT.MA

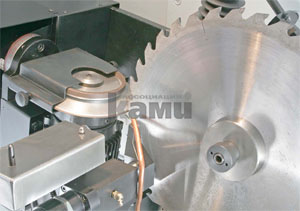

Пила устанавливается вертикально – это позволяет ей не испытывать нагрузок при заточке. За счет конического фланца обеспечивается беззазорная посадка дисковой пилы, что повышает точность позиционирования и качество заточки.

Фиксация пилы осуществляется по 2-м плоскостям при помощи пневмоцилиндров.

Настройка диаметра пилы осуществляется при помощи прецизионного устройства, в которое упирается «первый» затачиваемый зуб.

Станок для заточки дисковых пил мод. AL-805 UT.MA

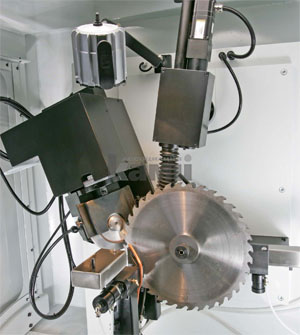

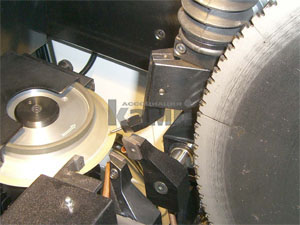

Сдвоенный заточной круг позволяет затачивать пилы по передней и задней грани без переналадки станка и замены заточного круга. Фиксация корпуса дисковой пилы происходит с 2-х сторон за счет пневмоцилиндра.

Станок для заточки дисковых пил мод. AL-805 UT.MA

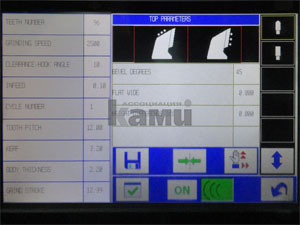

Настройка параметров заточки осуществляется при помощи программы: Выбирается форма зубьев пилы, и вводятся ее основные параметры – диаметры, углы заточки, толщина, количество зубьев и т. д.

Меню компьютера является наиболее простым и удобным для пользователя, что позволяет управлять станком даже оператору без специального образования.

Ввод параметров заточки и пилы занимает не более 1 минуты

Все параметры сохраняются в памяти станка, так как он обладает операционной системой с микропроцессором, при необходимости параметры можно воспроизводить из памяти, тем самым экономится время на настройку рабочего цикла.

Станок для заточки дисковых пил мод. AL-805 UT.MA

Пошаговое перемещение пилы на зуб осуществляется толкателем, работающим от шагового двигателя, что гарантирует точность заточки – т.е. каждый зуб будет подведен в одну и ту же точку (нулевая точка). Причем даже если на пиле присутствует разношаговость, толкатель все равно подвинет все зубья в нулевую точку, т. е. все зубья пилы будут заточены одинаково (с одинаковым съемом).

Станок для заточки дисковых пил мод. AL-805 UT.MA

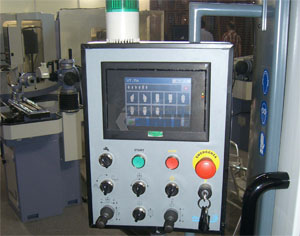

Станок практически не имеет кнопок, все команды осуществляются при помощи сенсорного ЖК дисплея Touchscreen, это гарантирует долговечность панели управления станка.

Станок для заточки дисковых пил мод. AL-805 UT.MA

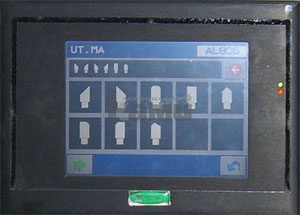

Благодаря своему программному обеспечению станок позволяет затачивать пилы с комбинированными зубьями (пилы LEUCO – комбинация зубьев G5, G6), например первый зуб прямой, второй и четвертый скошены вправо, третий и пятый скошены влево. При этом комбинация зубьев может быть различной. К тому же зубья могут быть скошены как по задней, так и по передней грани.

Станок AL 805, даже в стандартной комплектации, позволяет затачивать такие пилы, причем программа заточки сохраняется на весь срок эксплуатации станка и при необходимости воспроизводится из памяти компьютерного блока управления.

Станок для заточки дисковых пил мод. AL-805 UT.MA

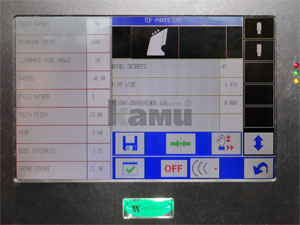

Как опцию станок имеет автоматическую, при помощи электронного щупа систему настройки первого зуба пилы (на рисунке ниже обозначена кнопкой ON – включена, OFF – выключена), т.е. нулевой точки – это значительно экономит время заточки, добавляет удобства в обслуживании станка, снижает влияние человеческого фактора. Растет производительность станка и качество заточки пилы.

Станок для заточки дисковых пил мод. AL-805 UT.MA

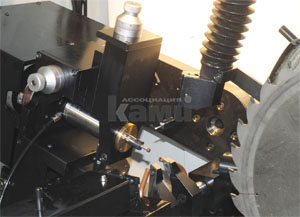

Алмазный шлифовальный штифт для заточки передней грани дисковых пил с «дупловидными» зубьями (применяются для чистового раскроя ДСП и МДФ).

Станок для заточки дисковых пил мод. AL-805 UT.MA

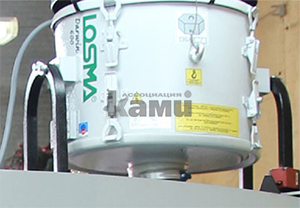

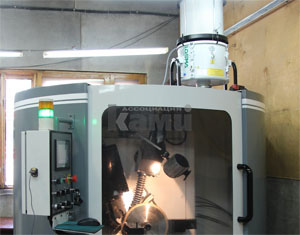

Встроенная система аспирации – вытягивает масляный туман, фильтрует его, а остатки масла возвращает обратно внутрь кабины станка.

Благодаря данной системе аспирации не требуется подвод станка к центральной вытяжке – уменьшается расход масла и сохраняется нормальная атмосфера в помещении (без вредных примесей в воздухе).

Станок для заточки дисковых пил мод. AL-805 UT.MA

Дополнительный кассетный фильтр для встроенной система аспирации – вытягивает масляный туман, фильтрует его при помощи специального бумажного фильтра кассетного типа, а остатки масла возвращает обратно внутрь кабины станка.

Применяемый фильтр гораздо эффективней штатного поролонового фильтра, применяемого во встроенной системе аспирации. Задерживает большее количество вредных примесей, образующихся в воздухе

Характеристики

Основные
Производитель  UT.MA
Страна производительИталия
СостояниеНовое
Тип станкаЗаточной станок для дисковых пил
