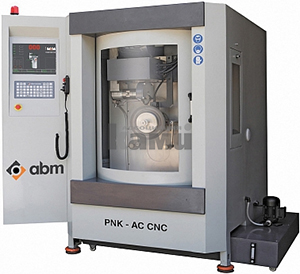

Станок для заточки дисковых пил HSS мод. PNK-AC CNC ABM

  • В наличии
  • Оптом и в розницу

Цену уточняйте

+37529142-29-47
  • +37533319-14-04
  • +375333191401
  • +375333191402
  • +375173740405
    факс
  • +375333191405
    Сервис и Запчасти
  • График работы
  • Адрес и контакты
Станок для заточки дисковых пил HSS мод. PNK-AC CNC ABM
Станок для заточки дисковых пил HSS мод. PNK-AC CNC ABMВ наличии
Цену уточняйте
+37529142-29-47
  • +37533319-14-04
  • +375333191401
  • +375333191402
  • +375173740405
    факс
  • +375333191405
    Сервис и Запчасти

Описание

Наружный диаметр дисковых пил (стандартный / специальный), мм 70 - 810
Посадочный диаметр дисковых пил, мм 6 - 50
Толщина дисковых пил, мм 1,5 - 8
Шаг затачиваемых зубьев пил, мм 3 - 18
Высота затачиваемых зубьев пил, мм 3 - 13
Передний угол заточки зубьев пилы, ° 0 … 30
Количество затачиваемых зубьев, мм 2 - 998
Размеры алмазного шлифовального круга, мм 200 х 32
Частота вращения шлифовального круга, об/мин 2800
Мощность эл. двигателя шлифовального круга, кВт 3,0
Габаритные размеры
Длина, мм 2100
Ширина, мм 2000
Высота, мм 2100
Вес, кг 1700



НАЗНАЧЕНИЕ:

Станок предназначен для нарезания и заточки (по профилю зубьев) цельных дисковых пил из быстрорежущей стали (HSS), предназначенных для резки металла.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станок является универсальным за счет широкого диапазона затачиваемых пил (наружный диаметр дисковых пил от 70 до 800 мм и рекомендуется для использования на металлообрабатывающих производствах.

Также станок необходим для сервисных центров занимающихся заточкой инструмента. Жесткая станина и вертикальное расположение пилы позволяют добиваться высокой точности заточки зубьев дисковых пил.

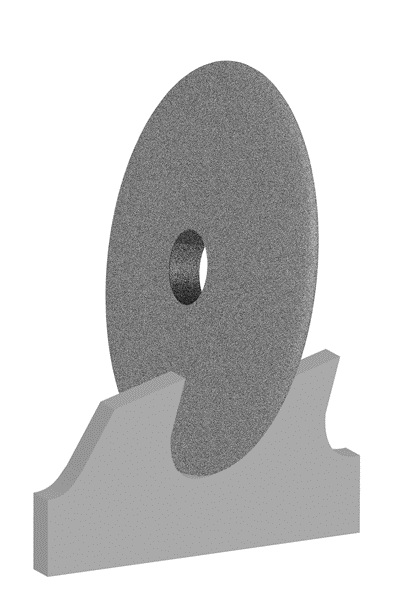

СХЕМА ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Станок для заточки дисковых пил HSS мод. PNK-AC CNC ABM (Турция)

Надежная массивная станина обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента.

Благодаря высокой массе станка не требуется фундамент для его установки.

Станок для заточки дисковых пил HSS мод. PNK-AC CNC ABM (Турция)

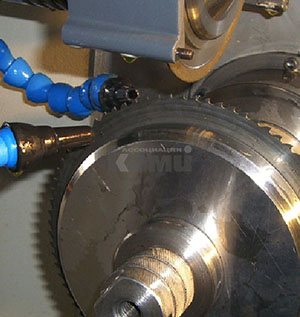

Пила устанавливается вертикально – это позволяет ей не испытывать нагрузок при заточке.

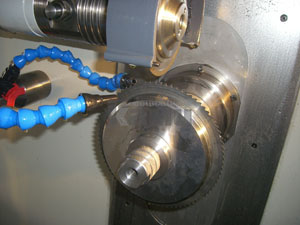

Фиксация пилы осуществляется во фланце, что обеспечивает максимальную точность позиционирования пилы.

Переход с одного посадочного диаметра на другой осуществляется за счет конических сменных втулок, тем самым обеспечивается беззазорная посадка дисковой пилы, что повышает точность позиционирования и качество заточки.

Станок для заточки дисковых пил HSS мод. PNK-AC CNC ABM (Турция)

Пошаговое перемещение пилы на зуб осуществляется сервоприводом, что гарантирует точность заточки – т.е. каждый зуб будет подведен в одну и ту же точку (нулевая точка).

Настройка диаметра пилы осуществляется при помощи сервопривода.

Станок для заточки дисковых пил HSS мод. PNK-AC CNC ABM (Турция)

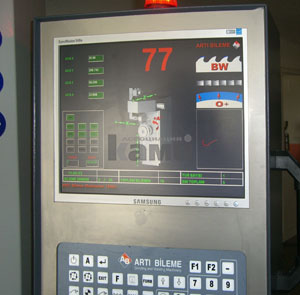

Выбор программы заточки осуществляется при помощи встроенного компьютера: выбирается форма зубьев пилы, и вводятся ее основные параметры – диаметр, углы заточки, толщина, количество зубьев, съем и т. д.

Меню компьютера является наиболее простым и удобным для пользователя, что позволяет управлять станком даже оператору без специального образования.

Ввод параметров заточки и пилы занимает не более 1 минуты

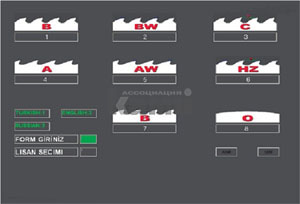

Все меню станка, ввод параметров и управляющие программы на русском языке (выбирается с пульта).

Параметры заточки и иллюстрация рабочего процесса отображаются на ЖК дисплее.

Количество заточенных зубьев (в обратном порядке) и местоположение заточного круга относительно зубьев пилы отображаются на дисплее на протяжении всего цикла заточки.

Станок для заточки дисковых пил HSS мод. PNK-AC CNC ABM (Турция)

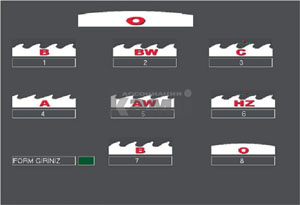

В память станка уже заложены наиболее распространенные формы зубьев, из которых оператор выбирает нужную ему форму.

Выбранная форма зубьев отображается в левом верхнем углу ЖК дисплея.

Станок для заточки дисковых пил HSS мод. PNK-AC CNC ABM (Турция)

Все параметры сохраняются в памяти станка, так как он обладает управляющим контроллером с микропроцессором, при необходимости параметры можно воспроизводить из памяти, тем самым экономится время на настройку рабочего цикла.

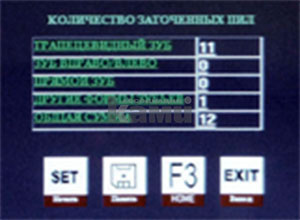

Также в памяти станка сохраняется количество заточенных пил

Станок для заточки дисковых пил HSS мод. PNK-AC CNC ABM (Турция)

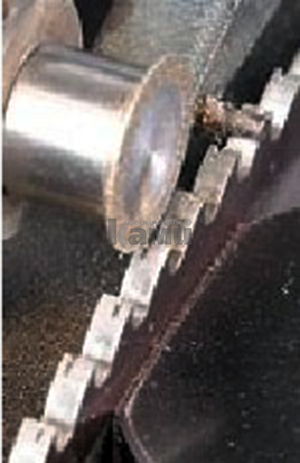

Программа срезания зубьев позволяет срезать/сточить все зубья на пиле. По окончанию процесса срезания пила представляет собой гладкий диск – без зубьев. Процесс срезания занимает не более 5 минут.

После срезания вводится профиль пилы и программа нарезания новых зубьев.

Станок для заточки дисковых пил HSS мод. PNK-AC CNC ABM (Турция)

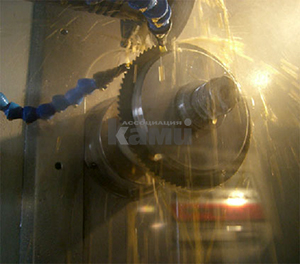

В качестве охлаждающей жидкости применяется СОЖ или масло, которое подается в зону заточки с 2-х сторон от дисковой пилы.

Образующийся масляный туман вытягивается и фильтруется встроенной системой аспирации.

Станок для заточки дисковых пил HSS мод. PNK-AC CNC ABM (Турция)

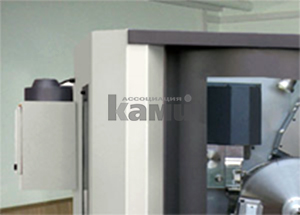

Встроенная система аспирации – вытягивает масляный туман, фильтрует его, а остатки масла возвращает обратно внутрь кабины станка.

Благодаря данной системе аспирации не требуется подвод станка к центральной вытяжке – уменьшается расход масла и сохраняется нормальная атмосфера в помещении (без вредных примесей в воздухе).

Станок для заточки дисковых пил HSS мод. PNK-AC CNC ABM (Турция)

Устройство для заточки дисковых пил с делителем стружки.

Позволяет изготавливать и затачивать пилы с профилем BS и BR.

Характеристики

Основные
Производитель  ABM
Страна производительТурция
СостояниеНовое
Тип станкаЗаточной станок для дисковых пил
