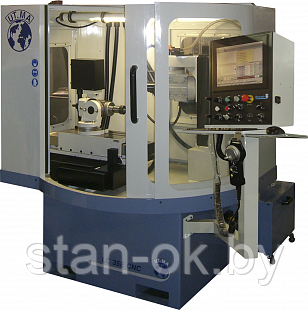

Станок для заточки концевых спиральных фрез и сверл мод. LC35E CNC UT.MA
Станок для заточки концевых спиральных фрез и сверл мод. LC35E CNC UT.MAВ наличии
Цену уточняйте
+37529142-29-47
  • +37533319-14-04
  • +375333191401
  • +375333191402
  • +375173740405
    факс
  • +375333191405
    Сервис и Запчасти

Описание

Максимальный наружный диаметр насадного инструмента, мм 400
Диаметр хвостовика концевого инструмента, мм 2 - 26
Продольное перемещение заточного стола (ось X), мм 350
Горизонтальное перемещение заточного узла (ось Y), мм 300
Вертикальное перемещение заточного узла (ось Z), мм 250
Максимальное расстояние между центрами, мм 305
Максимальный диаметр шлифовального круга, мм 175
Частота вращения шлифовального круга, об/мин 0 - 6000
Мощность электродвигателя шлиф. круга, кВт 2,2
Габаритные размеры
Длина, мм 1700
Ширина, мм 1700
Высота, мм 1900
Вес, кг 1500



НАЗНАЧЕНИЕ:

Заточной станок с ЧПУ предназначен для заточки и доводки многозубого режущего инструмента из инструментальных сталей и твёрдых сплавов. Станок позволяет затачивать все виды осевого режущего инструмента, применяемого в металлообработке, деревообработке и обработке полимерных материалов и пластиков – насадные фрезы, строгальные ножевые головки, резцы и полный спектр концевого инструмента (фрезы, сверла, метчики, развертки, зенкеры, зенковки и т.п.).

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станок является универсальным и рекомендуется для металлообрабатывающих и деревообрабатывающих производств. Станок позволяет с высокой точностью затачивать следующий инструмент:

металлорежущий инструмент:

  • насадные фрезы с прямыми и косыми зубьями, торцевые фрезы
  • червячные фрезы
  • концевые пазовые и шпоночные фрезы (прямые и конические),
  • концевые спиральные фрезы (прямые и конические),
  • сверла, ступенчатые сверла, зенкера, зенковки и т. п.

дереворежущий инструмент:

  • насадные прямые и профильные фрезы,
  • концевые прямые и профильные фрезы,
  • концевые спиральные фрезы,
  • сверла, зенковки и т. п.

Также станок рекомендуется для сервисных центров по заточке режущего инструмента.

СХЕМА ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

LC35E CNC UT.MA

Надежная массивная станина обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента.

Благодаря высокой массе станка не требуется фундамент для его установки.

LC35E CNC UT.MA

Линейные призматические направляющие изготовлены из высокопрочных износостойких сталей.

Обеспечивают плавность хода рабочего стола и, следовательновысокую точность заточки (отклонение по длине рабочего стола от прямолинейности ± 0,005 мм на 1 м)

LC35E CNC UT.MA

В станке LC35E CNC (5 axes) все подвижные оси являются электронными – X, Y, Z, A и C, что гарантирует безошибочное перемещение каретки и поворот делительной головки, таким образом обеспечивается повторяемость заточки на протяжении всего срока эксплуатации.

LC35E CNC UT.MA

Все рабочие функции осуществляются при помощи панели управления. Процесс заточки управляет при помощи микропроцессора.

C ПУ задается программа заточки, вводятся форма зубьев и параметры инструмента – диаметр, количество зубьев, углы, длина (высота) и т. п. Также задаются параметры заточки – скорость, съем, количество черновых и финишных проходов и т. п.

LC35E CNC UT.MA

Количество зубьев в момент заточки отображается на дисплее и отсчитывается в обратном порядке. По завершению процесса, рабочий цикл останавливается и срабатывает сигнальная лампа (система оповещения). Параметры заточки и индикация рабочего процесса отображаются на ЖК дисплее.

Отсчет циклов отображается на цифровом табло – автоматическая остановка работы станка.

LC35E CNC UT.MA

Встроенный компьютер позволяет запоминать и воспроизводить из памяти программы заточки. При необходимости в память компьютера можно внести любую программу заточки при помощи USB ключа.

LC35E CNC UT.MA

Приспособление для заточки насадных фрез и строгальных ножевых головок позволяет с высокой точностью устанавливать и затачивать фрезы и строгальные головки.

Точность заточки обеспечивается за счет регулируемого заднего поддерживающего центра (задней бабки).

Максимальная длина заточки 300 мм (стандарт) / 350 мм (опция)

LC35E CNC UT.MA

В комплекте со станком поставляются оправки:

D = 25,4 мм – 1 шт., D = 40 мм – 1 шт., D = 50 мм – 1 шт.

Трехкулачковый / цанговый патрон – 1 шт.

Каждая оправка имеет конический хвостовик – за счет этого обеспечивается точность заточки и быстрая замена оправки при переходе с одного диаметра на другой (например, с 40 на 50 мм).

LC35E CNC UT.MA

Делительная головка Оснащена сервоприводом, обеспечивающим поворот делительной головки на заданный угол и высокоточными насеченными лимбами. За счет сервопривода достигается максимальная точность при повороте инструмента (фрезы) на зуб.

LC35E CNC UT.MA

Станок имеет автоматическую, при помощи электронного щупа систему настройки первого зуба пилы, т.е. нулевой точки – это значительно экономит время заточки, добавляет удобства в обслуживании станка, снижает влияние человеческого фактора. Растет производительность станка и качество заточки инструмента.

Данное устройство также позволяет вычислять спираль (угол и траекторию заточного круга) при заточке концевого и насадного спирального инструмента

LC35E CNC UT.MA

Поперечное перемещение заточного узла осуществляется за счет сервопривода – это позволяет с высокой точностью настраивать съем с изношенной грани инструмента, как следствие увеличивается ресурс затачиваемого инструмента.

Минимальная величина съема материала с изношенной грани инструмента равна 0,001 мм.

LC35E CNC UT.MA

Смазка направляющих осуществляется по пластиковым трубкам расположенным на одном блоке в наиболее доступном от оператора-заточника месте.

Во время смазки не требуется остановка станка (рабочего стола).

LC35E CNC UT.MA

Станок оснащен системой подачи охлаждающей жидкости.

Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника.

LC35E CNC UT.MA

Бак для СОЖ выполнен из нержавеющей стали, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость. Бак оснащен системой фильтрации СОЖ.

Емкость бака около 60 литров.

Характеристики

Основные
Производитель  UT.MA
Страна производительИталия
СостояниеНовое
Дополнительный сервис  Сервисное обслуживание
