Станки для заточки промышленных гильотинных ножей мод. i 20 300, 450 Ilmetech
Станки для заточки промышленных гильотинных ножей мод. i 20 300, 450 IlmetechВ наличии
Цену уточняйте
+37529142-29-47
  • +37533319-14-04
  • +375333191401
  • +375333191402
  • +375173740405
    факс
  • +375333191405
    Сервис и Запчасти

Описание

Модель i20 300 i20 450
Максимальная длина ножей, мм 3000 4500
Максимальная ширина ножей, мм 300 300
Минимальный съем материала ножа за один проход, мм 0,0025 (2,5 микрон) 0,0025 (2,5 микрон)
Максимальный съем материала ножа за один проход, мм 0,5 0,5
Угол заточки ножей, ° 0 - 90 0 - 90
Диаметр шлифовального круга, мм 150 / 200 150 / 200
Скорость резания заточного круга, м/сек 22,9 22,9
Скорость перемещения заточного узла, м/мин 1 - 30 1 - 30
Мощность эл. двигателя шлифовального круга, кВт 3,4 3,4
Мощность привода подачи, кВт 0,55 0,55
Емкость бака для охлаждающей жидкости, л 200 200
Габаритные размеры
Длина, мм 4500 6000
Ширина, мм 1200 1200
Высота, мм 1650 1650
Вес, кг 1900 2550



НАЗНАЧЕНИЕ:

Станки предназначены для заточки лущильных, дробильных, рубильных, гильотинных и строгальных ножей по задней грани.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станок рекомендуется для производств, которые используют ножи длиной 60 - 3000 мм:

  • деревообработка (столярные, домостроительные, лесопильные и мебельные производства)
  • изготовление шпона, МДФ, ДСП и ОСБ плит
  • брикетирование древесной стружки изготовление пеллет
  • изготовление бумаги (бумажно-целлюлозная промышленность)
  • утилизация древесных и прочих отходов (пластмассы, стекла и т.д.)
  • форматная резка бумаги (типографии и рекламные агентства и т.п.)

Также станок необходим для сервисных центров занимающихся заточкой дереворежущего инструмента. Жесткая литая станина позволит добиться высокой точности заточки ножа.

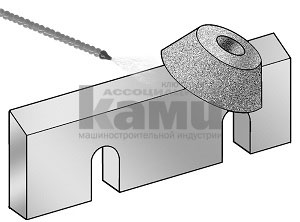

СХЕМЫ ОБРАБОТКИ:





КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Станки для заточки промышленных ножей мод. i 20 300, 450 Ilmetech (Италия)

Надежная массивная станина обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента.

Направляющие, по которым перемещается каретка, являются литыми с системой натяжения направляющей ленты.

Благодаря высокой массе станка не требуется фундамент для его установки.

Станки для заточки промышленных ножей мод. i 20 300, 450 Ilmetech (Италия)

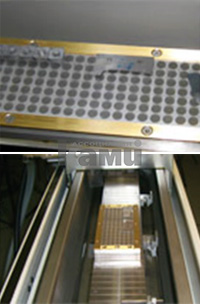

Электромагнитная плита выполнена из высококачественной стали и оснащена точными установочными упорами для фиксации ножей.

Плита является 2-х сторонней:

  • с одной стороны плита механическая – для заточки строгальных ножей пакетом (по 4 шт.),
  • с другой стороны плита электромагнитная для заточки промышленных ножей и плоскошлифовальных работ
Станки для заточки промышленных ножей мод. i 20 300, 450 Ilmetech (Италия)

Облегченная регулировка угла заточки позволяет с высокой точностью и минимальными затратами времени устанавливать угол затачиваемых ножей (регулируется в диапазоне 0 - 90°). Значение угла устанавливается по градуированной шкале – это значительно экономит время настройки станка перед заточкой и, как следствие, увеличивает производительность станка.

Станки для заточки промышленных ножей мод. i 20 300, 450 Ilmetech (Италия)

Каретка с заточным узлом перемещается в автоматическом режиме за счет электропривода и передачи шестерня-зубчатая рейка.

Благодаря этому обеспечивается плавность перемещения заточного узла и процесса заточки, а также исключается влияние человеческого фактора

Ход стола регулируется при помощи передвижных фиксаторов – это значительно экономит время заточки и увеличивает производительность станка.

Станки для заточки промышленных ножей мод. i 20 300, 450 Ilmetech (Италия)

Панель управления станка имеет контроллер с цифровой индикацией, отображающей все рабочие процессы (настройки и заточки).

С панели управления задается:

  • общий съем с изношенной кромки ножа
  • съем за каждый цикл (двойной проход) – минимальная величина опускания заточного круга (за счет шагового двигателя) в диапазоне 0,0025 - 0,5 мм.
  • количество общих и финишных проходов с функцией обратного отсчета
  • скорости перемещения каретки при общих и финишных проходах (задаются индивидуально) плавно регулируются в диапазоне 1 - 15 м/мин.
Станки для заточки промышленных ножей мод. i 20 300, 450 Ilmetech (Италия)

Станок оснащен автоматической системой опускания заточного круга – автоматический съем (при помощи шагового двигателя). Принцип работы данной системы заключается в самостоятельном опускании заточного круга на установленную по шкале величину после каждого цикла (двойного хода каретки).

Минимальная величина съема – 0,0025 мм (2,5 микрон)

Максимальная величина съема – 0,05 мм

Станки для заточки промышленных ножей мод. i 20 300, 450 Ilmetech (Италия)

Охлаждающая жидкость подается одновременно с 2-х сторон (справа и слева от заточного круга, благодаря чему в зоне заточки образуется масляный туман, который охлаждает ножи и заточной круг на протяжении всего рабочего процесса.

Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника.

Станки для заточки промышленных ножей мод. i 20 300, 450 Ilmetech (Италия)

Применяемый шлифовальный круг смонтирован в легкосплавном корпусе и представляет собой оправу, в которую вставляются сменные шлифовальные сегменты (абразивные бруски).

Это обеспечивает:

  • высокоточное его позиционирование и отсутствие биений
  • препятствует засаливанию заточного круга
  • быструю замену изношенных шлифовальных сегментов
  • комплект шлифовальных сегментов имеет стоимость, в 10 и более раз меньше, чем стандартный чашечный заточной круг
Станки для заточки промышленных ножей мод. i 20 300, 450 Ilmetech (Италия)

Бак для СОЖ выполнен из нержавеющей стали, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость.

Емкость бака около 200 литров.

Расход охлаждающей жидкости 30 л/мин.

Дополнительная комплектация:

Станки для заточки промышленных ножей мод. i 20 300, 450 Ilmetech (Италия)

МАГНИТНАЯ ПЛИТА ДЛЯ ЗАТОЧКИ НОЖЕЙ ИЗ ТВЕРДОГО СПЛАВА (HM)

Магнитная плита позволяет фиксировать профильные и плоские ножи из твердого сплава (HM). Ножи фиксируются за счет специальной конструкции плиты. Плита на станке фиксируется при помощи механического крепления, а также может фиксироваться на стандартную магнитную плиту.

Характеристики

Основные
Производитель  ilmetech
Страна производительИталия
СостояниеНовое
Дополнительный сервис  Сервисное обслуживание
Тип станкаСтанки для заточки промышленных гильотинных ножей
