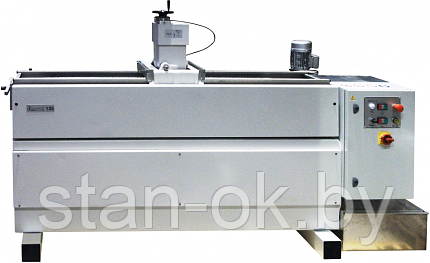

Автоматический станок с ЧПУ для заточки промышленных ножей мод. i12 PA105; 135; 215

Модель

i12 PA105

i12 PA135

i12 PA215

Длина ножей, мм

60 – 1050

60 – 1350

60 – 2150

Ширина ножей (для механической плиты), мм

15 – 55

15 – 55

15 – 55

Ширина ножей (для магнитной плиты), мм

15 – 155

15 – 155

15 – 155

Толщина строгальных ножей (для механической плиты), мм

3 – 15

3 – 15

3 – 15

Толщина ножей (для электромагнитной плиты), мм

2 – 35

2 – 35

2 – 35

Минимальный съем материала ножа за один проход, мм

0,005

(5 микрон)

0,005

(5 микрон)

0,005

(5 микрон)

Максимальный съем материала ножа за один проход, мм

0,05

0,05

0,05

Угол заточки ножей (по 4-е ножа), град

40

40

40

Угол поворота заточного стола (плиты), град

0 – 90

0 – 90

0 – 90

Размеры шлифовального круга, мм

150 (125) х 16

150 (125) х 16

150 (125) х 16

Частота вращения шлифовального круга, об/мин

2770

2770

2770

Скорость резания заточного круга, м/сек

22,9

22,9

22,9

Скорость перемещения заточного узла, м/мин

0 – 15

0 – 15

0 – 15

Мощность эл. двигателя шлиф. круга, кВт

2,2

2,2

2,2

Емкость бака для охлаждающей жидкости, кВт

40

40

40

Напряжение питающей сети, В

380

380

380

Габаритные размеры

Длина, мм

2000

2200

3000

Ширина, мм

700

700

700

Высота, мм

1400

1400

1400

Вес, кг

300

455

625

Надежная массивная станина обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента.

Направляющие, по которым перемещается каретка, являются литыми с системой натяжения направляющей ленты.

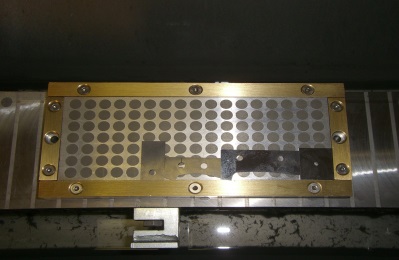

Электромагнитная плита выполнена из высококачественной стали и оснащена точными установочными упорами для фиксации ножей.

Плита является 2-х сторонней:

• с одной стороны плита механическая – для заточки гильотинных ножей пакетом (по 4 шт.);
• с другой стороны плита электромагнитная для заточки промышленных ножей и плоскошлифовальных работ.

Установочные упоры имеют регулировку по вылету ножа в зависимости от его ширины. Конструкция плиты предусматривает установку нескольких ножей по длине.

Электромагнитная поверхность плиты позволяет устанавливать ножи, предназначенные для дробильных установок и рубительных машин.

Благодаря установочным упорам на плиту можно устанавливать ножи с различной шириной, при этом ширина ножа может быть как меньше так и больше ширины магнитной плиты. Максимальная ширина ножа также зависит от угла заточки.

Установочные упоры имеют регулировку по вылету ножа в зависимости от его ширины. Конструкция плиты предусматривает установку нескольких ножей по длине.

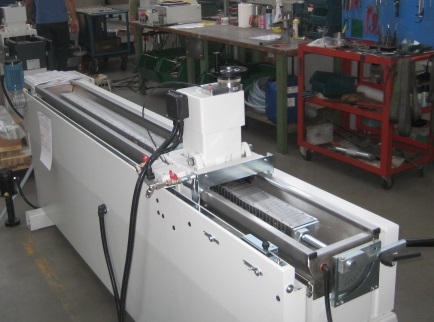

Каретка с заточным узлом перемещается в автоматическом режиме за счет электропривода и плоскоременной передачи.

Благодаря этому обеспечивается плавность перемещения заточного узла и процесса заточки, а также исключается влияние человеческого фактора.

Ход стола регулируется при помощи передвижных фиксаторов – это значительно экономит время заточки и увеличивает производительность станка.

Угол затачиваемых ножей устанавливается по градуированной шкале и регулируется в диапазоне 0 – 90 град.

Поворот электромагнитной плиты осуществляется при помощи рукоятки – это значительно экономит время настройки станка перед заточкой и, как следствие, увеличивает производительность станка.

Станок оснащен механизмом регулировки величины опускания заточного круга – автоматический съем. Принцип работы данного механизма заключается в самостоятельном опускании заточного круга на установленную по шкале величину после каждого цикла.

Минимальная величина съема:

• 0,005 мм – при механической регулировке – стандарт;
• 0,0025 мм – при помощи шагового двигателя – опция.

Охлаждающая жидкость подается одновременно с 2-х сторон, справа и слева от заточного круга, благодаря чему в зоне заточки образуется масляный туман, который охлаждает ножи и заточной круг на протяжении всего рабочего процесса.

Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника.

Бак для СОЖ выполнен из нержавеющей стали, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость.

Емкость бака около 40 литров.

Расход охлаждающей жидкости 30 л/мин.

Плита для ножей типа TERSA, CENTROLOCK, VARIPLAN и т.д.

За счет своей конструкции позволяет фиксировать данные ножи и затачивать их по задней грани. Благодаря чему станок позволяет затачивать практически любые виды ножей.
