Цену уточняйте
| Продольное перемещение заточного стола по оси X, мм | 185 |
| Поперечное перемещение заточного стола по оси Y, мм | 120 |
| Вертикальное перемещение заточного узла по оси Z, мм | 140 |
| Поворот заточного узла по оси A, ° | 360 |
| Наклон заточного узла, ° | 360 |
| Размер рабочего стола, мм | 520 x 125 |
| Размеры керамического чашечного шлифовального круга, мм | 125 х 50 х 31,75 |
| Частота вращения шлифовального круга, об/мин | 3600 |
| Мощность электродвигателя шлиф. круга, кВт | 0,35 |
| Габаритные размеры | |
| Длина, мм | 750 |
| Ширина, мм | 700 |
| Высота, мм | 800 |
| Вес, кг | 200 |
НАЗНАЧЕНИЕ:
Станок предназначен для заточки и доводки многозубого режущего инструмента из инструментальных сталей и твёрдых сплавов.
Станок позволяет затачивать все виды режущего инструмента, применяемого в металлообработке: фрезерного, токарного, сверлильного, резьбонарезного, зуборезного инструмента и т.п.)
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станок рекомендуется для металлообрабатывающих производств, где применяются следующие виды режущего инструмента:
- фрезерный инструмент (концевые фрезы с плоским торцем, торцевые фрезы, насадные дисковые фрезы);
- токарный инструмент (резцы токарные напайные твердосплавные и из быстрорежущих сталей);
- сверлильный инструмент (сверла, центровочные сверла, ступенчатые сверла, развертки, зенкеры, зенковки, цековки);
- зуборезный инструмент (червячные и модульные фрезы, долбяки);
- резьбонарезной инструмент (метчики прямые и спиральные).
Также станок рекомендуется для сервисных центров по заточке режущего инструмента.
ТИПЫ ЗАТАЧИВАЕМОГО ИНСТРУМЕНТА:
* Станок позволяет затачивать спиральные фрезы, как по торцу, так и по спирали.
* Заточные круги подбираются индивидуально в зависимости от типа и параметров инструмента.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
 |
Надежная массивная станина обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента. Благодаря высокой массе станка не требуется фундамент для его установки. |
 |

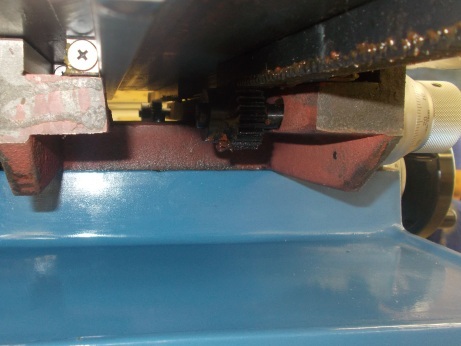

Линейные призматические направляющие изготовлены из высокопрочных износостойких сталей. Обеспечивают плавность хода рабочего стола и, следовательно высокую точность заточки (отклонение по длине рабочего стола от прямолинейности ± 0,005 мм на 1 м). Перемещение рабочего стола (каретки) осуществляется за счет передачи шестерня-зубчатая рейка: – обеспечивается плавность перемещения заточного стола и процесса заточки; – исключает влияние человеческого фактора. Ход стола регулируется при помощи подпружиненных упоров – это значительно экономит время заточки и увеличивает производительность станка. |
.jpg) |

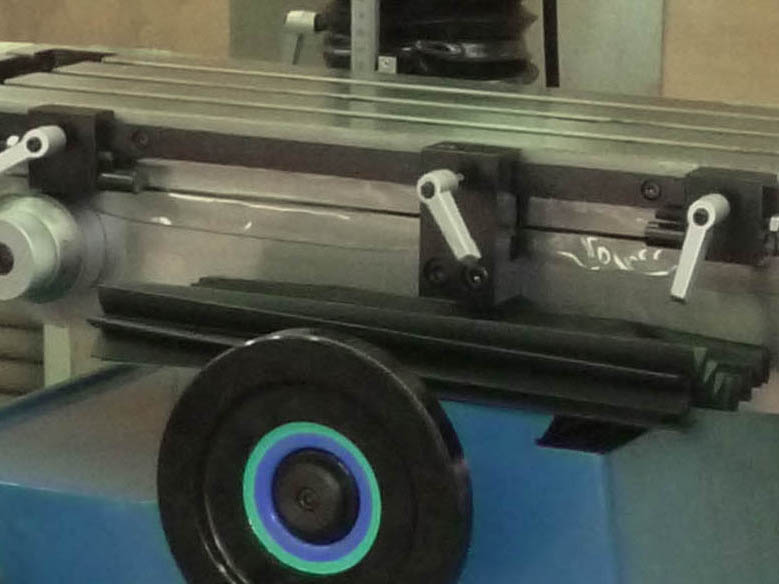

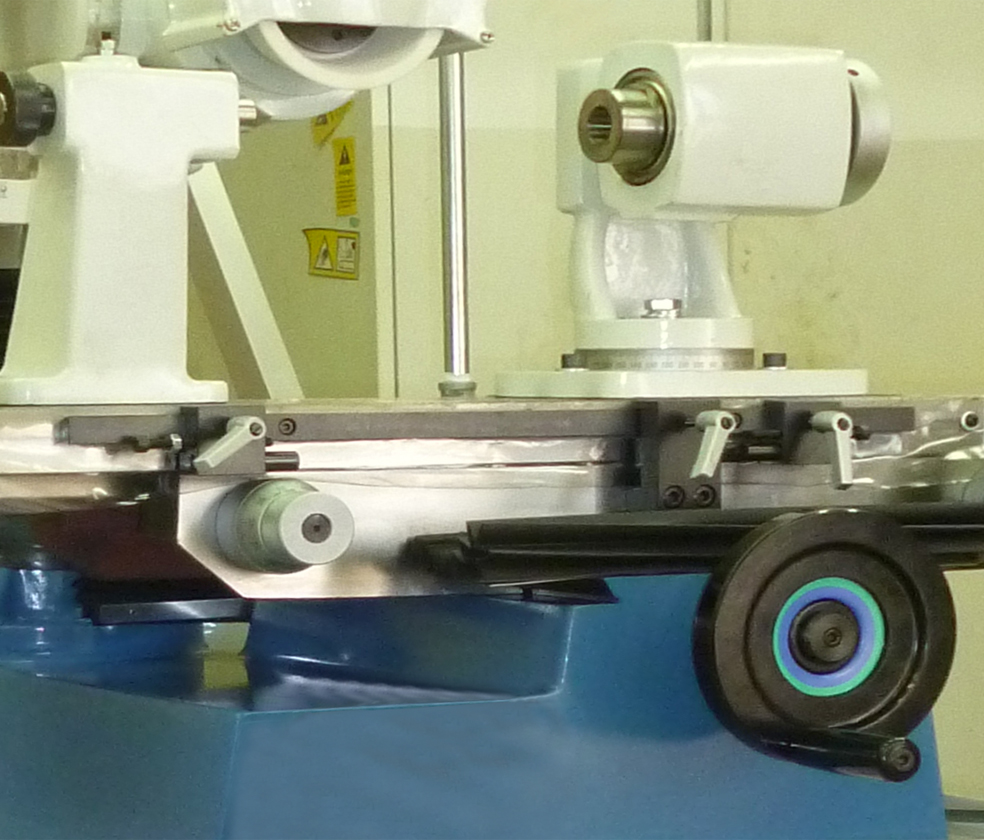

Ограничители хода рабочего стола (каретки) представляют собой подпружиненные упоры, регулируемые по всей длине рабочего стола – это значительно экономит время заточки и увеличивает производительность станка. |
.jpg) |

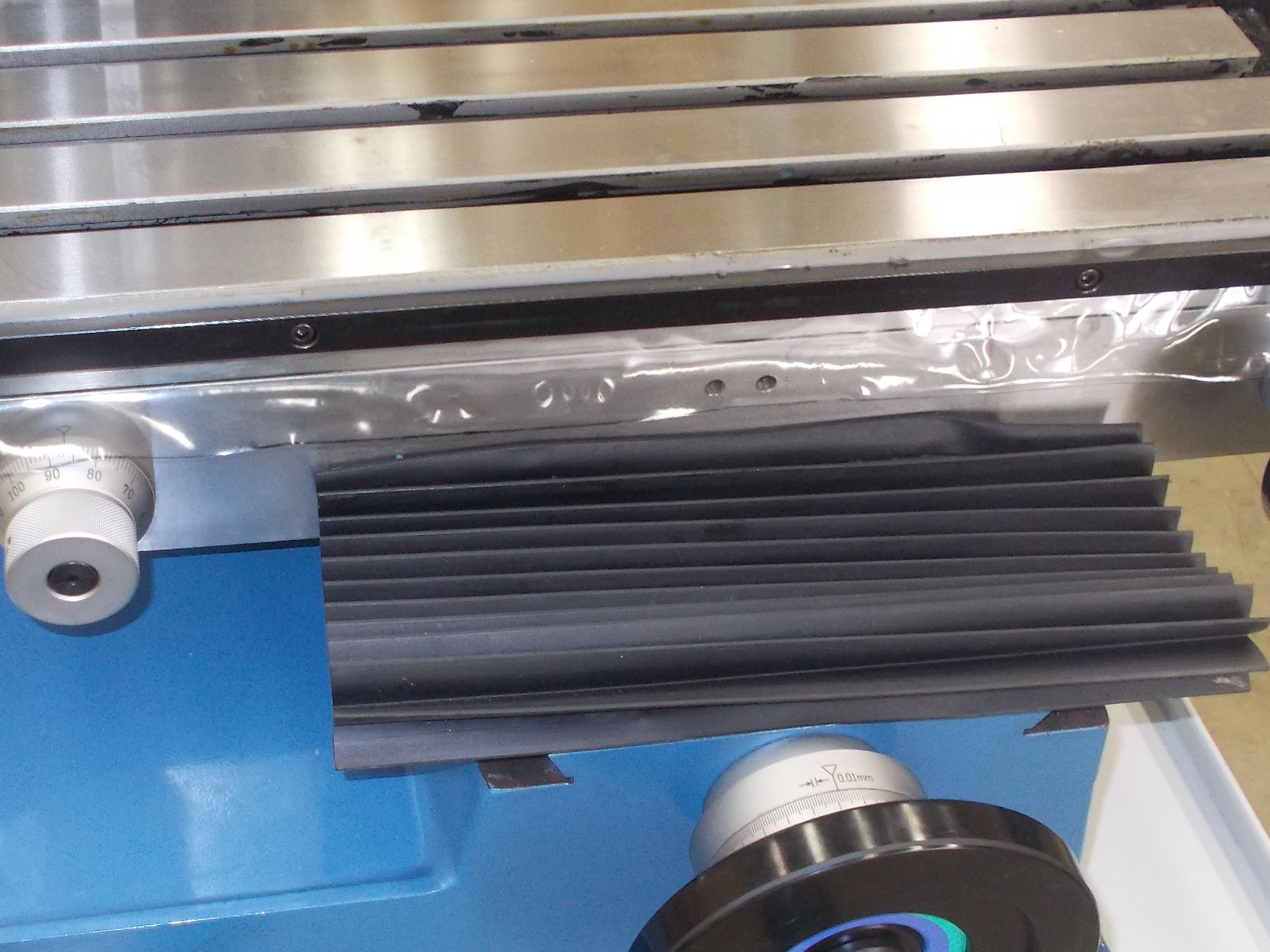

Поперечное перемещение стола осуществляется за счет передачи винт-гайка – это позволяет с высокой точностью настраивать съем с изношенной грани инструмента, как следствие увеличивается ресурс затачиваемого инструмента. Минимальная величина съема материала с изношенной грани инструмента равна 0,01 мм. |
 |

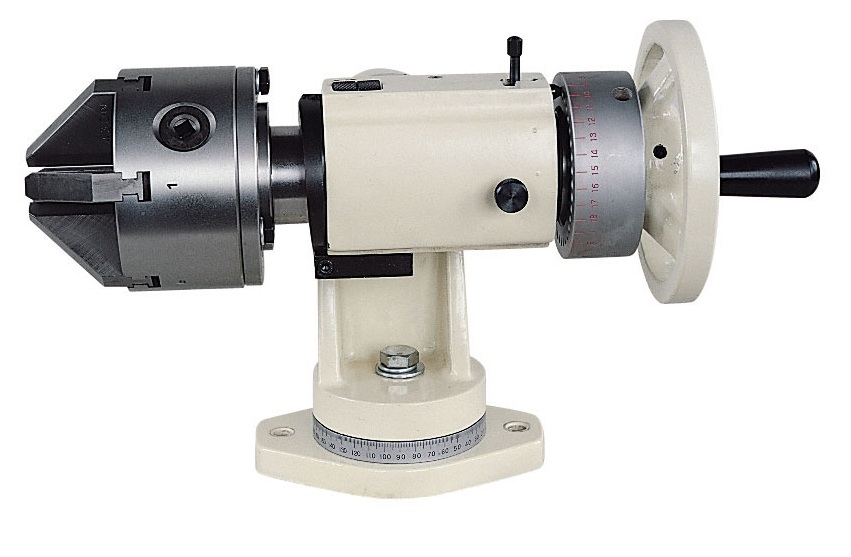

600K Устройство для заточки сверл диаметром 2 - 32 мм оснащено высокоточными насеченными лимбами и 6-ти кулачковым патроном (размерность 4”). Устройство 600K позволяет затачивать сверла, центровочные сверла, ступенчатые сверла, цековки и т.п., а также заходную часть метчика). |
.jpg) |

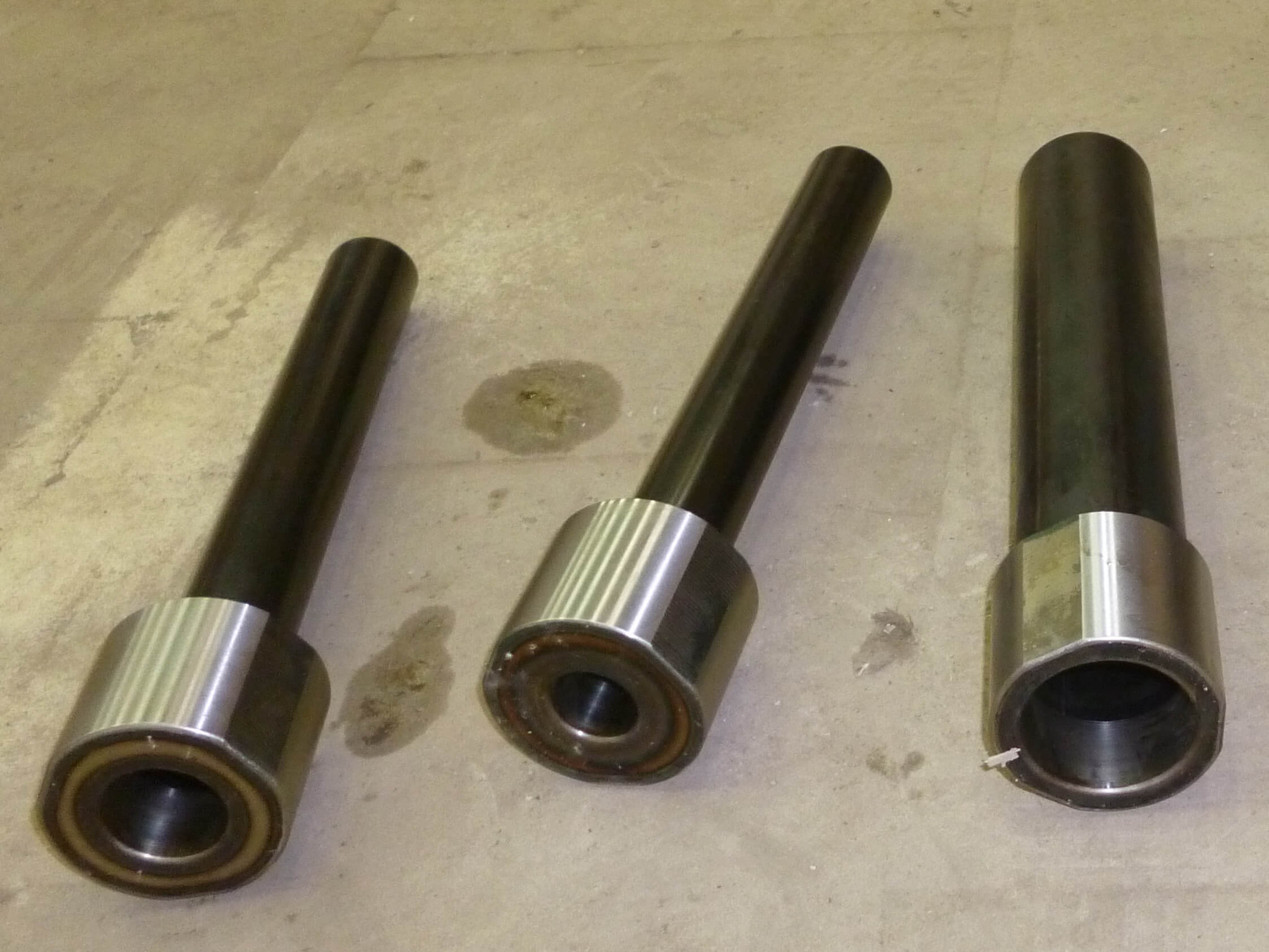

Переходники под конус Морзе 3, 4, 5 для сверл и другого инструмента с коническими хвостовиками (поставляются в комплекте с устройством 600K). |
 |
Переходники под конус Морзе 1, 2 для сверл и другого инструмента с коническими хвостовиками (не поставляются в комплекте с устройством 600K). |
 |

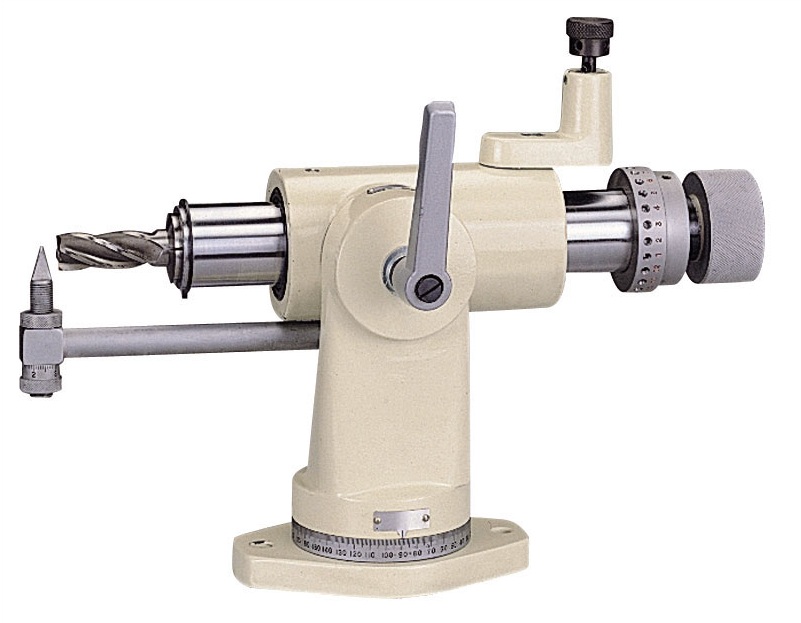

600D Устройство для заточки концевых фрез с плоским торцем. Устройство оснащено микрометрической настройкой нулевой точки по 2-м плоскостям. |
 |

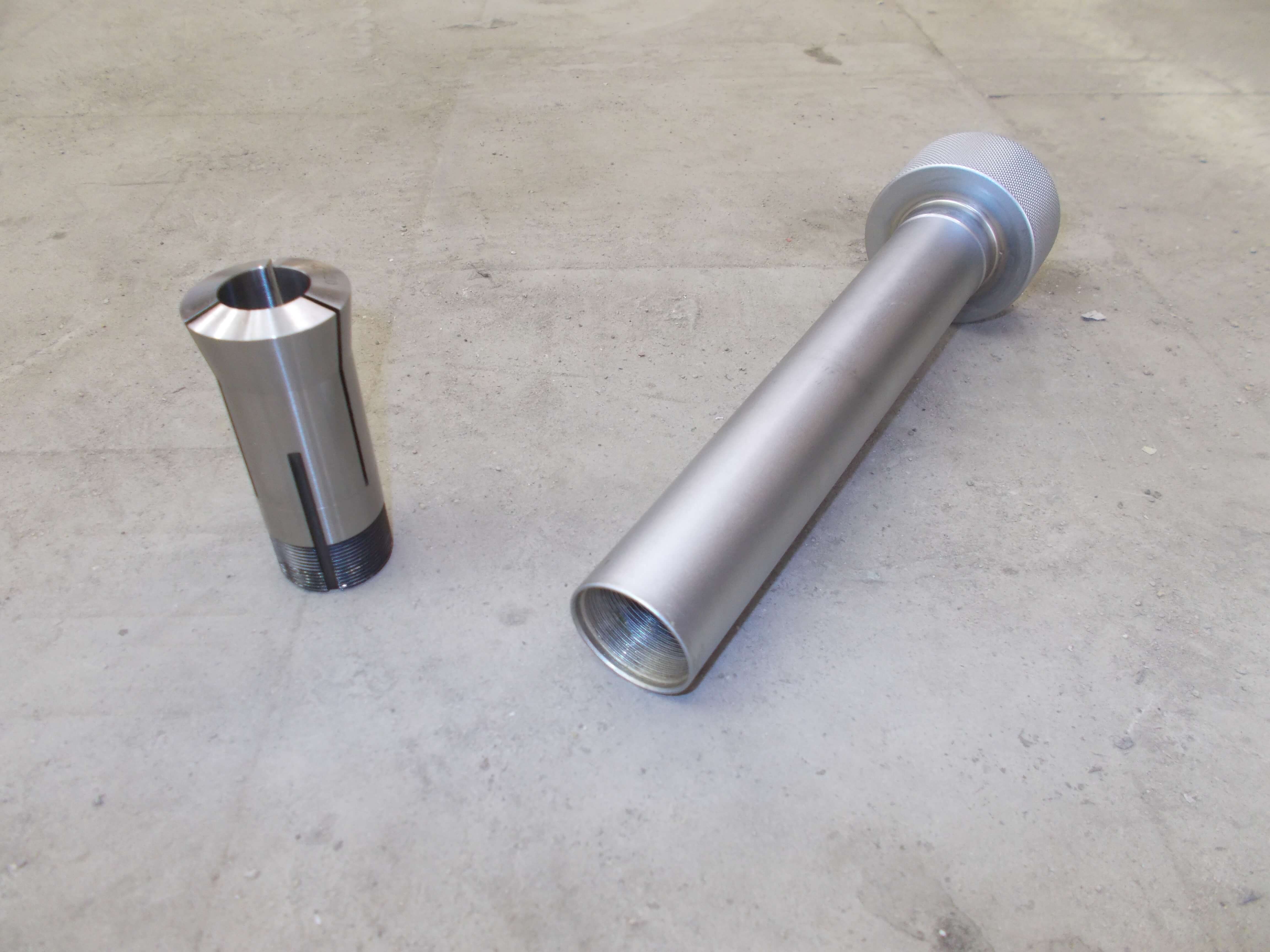

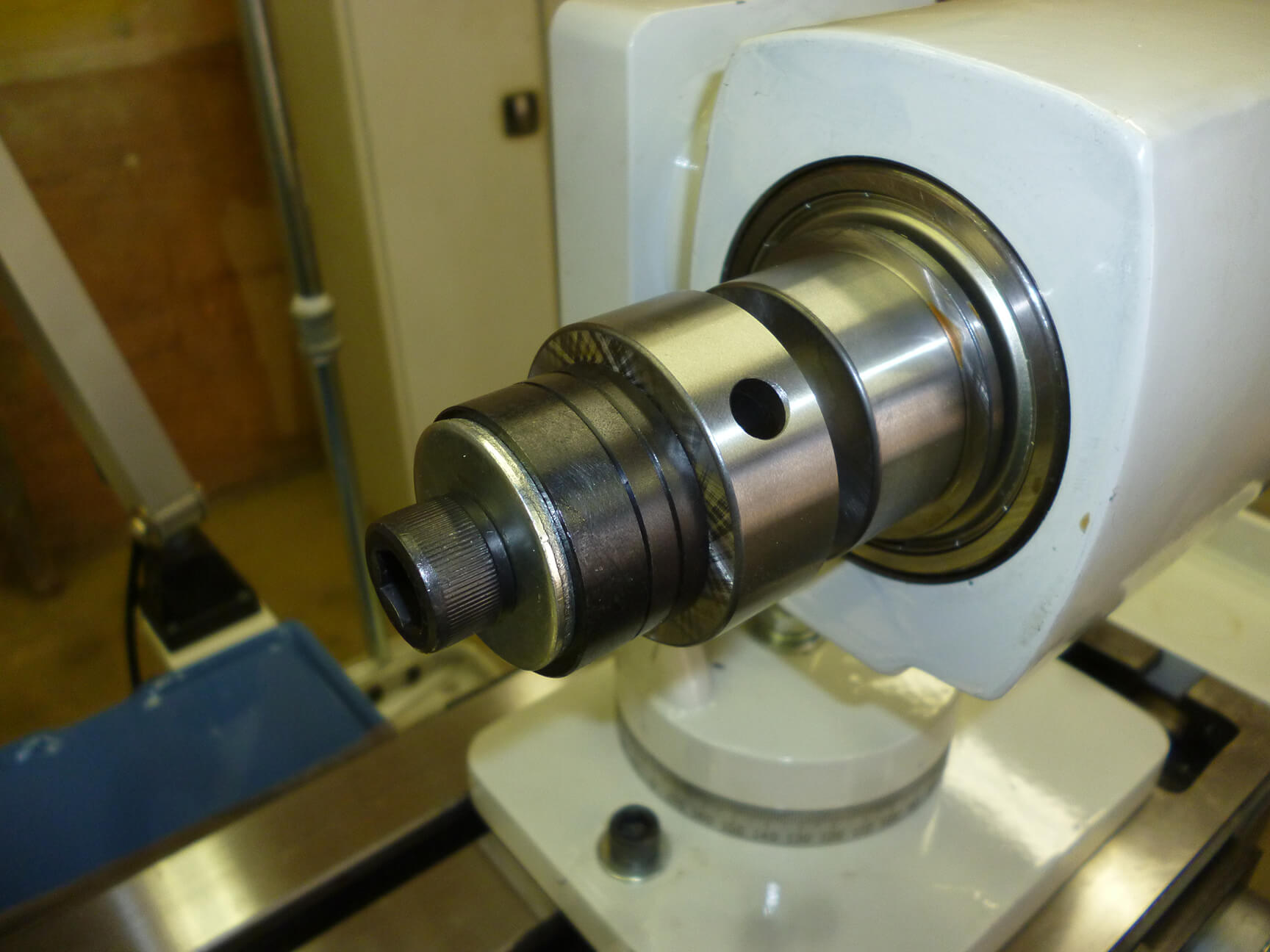

Зажимная гильза для резьбовой цанги. |
 |

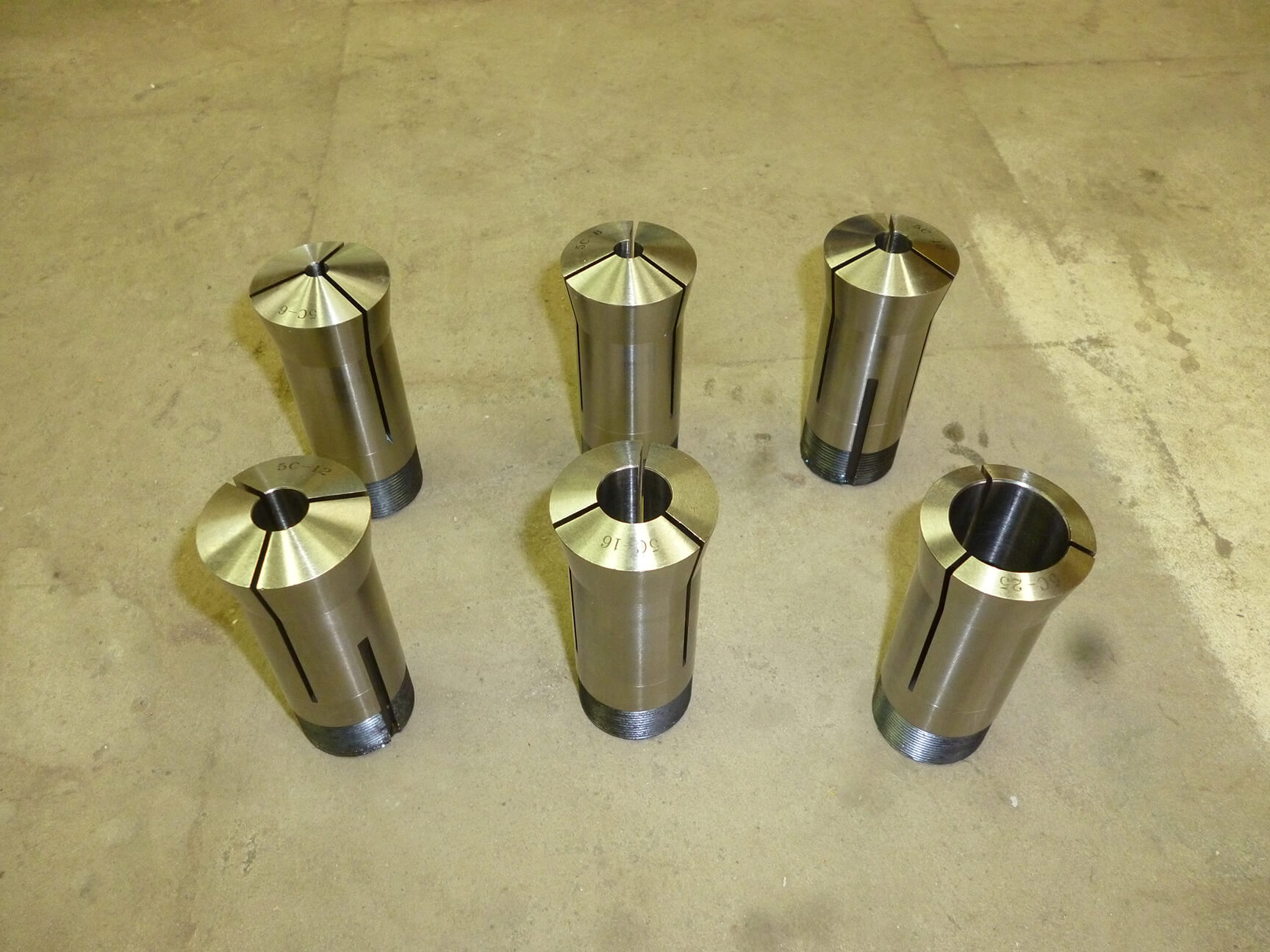

Набор резьбовых цанг (тип 5С) – диаметр цанги указывается при заказе (по умолчанию диаметр 6 / 8 / 10 / 12 / 16 / 25 мм. |
 |

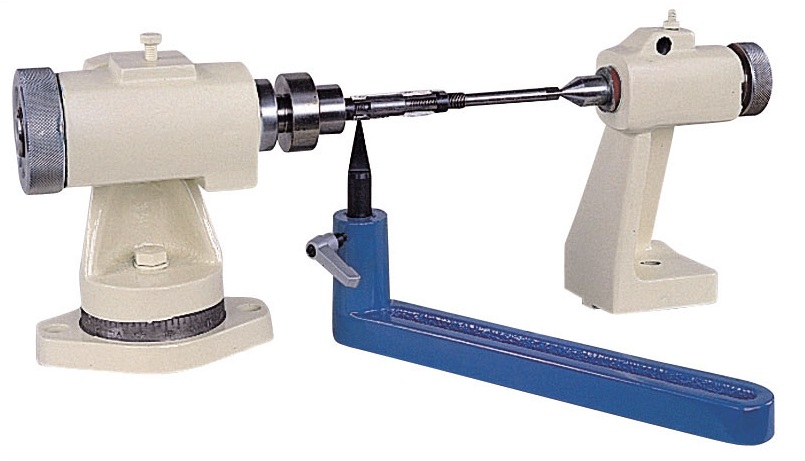

600H Устройство с задним поддерживающим центром для заточки разверток, дисковых отрезных и прорезных фрез (2-х и 3-х сторонних), фасонных фрез, торцевых фрез, червячных и модульных фрез. Устройство оснащено задним поддерживающим центром (пинолью). |
 |
Оправка MT4 для заточки насадных фрез (дисковых отрезных и прорезных фрез (2-х и 3-х сторонних), фасонных фрез, торцевых фрез, червячных и модульных фрез). Длина оправки зависит от толщины / высоты фрезы и указывается при заказе. |
 |

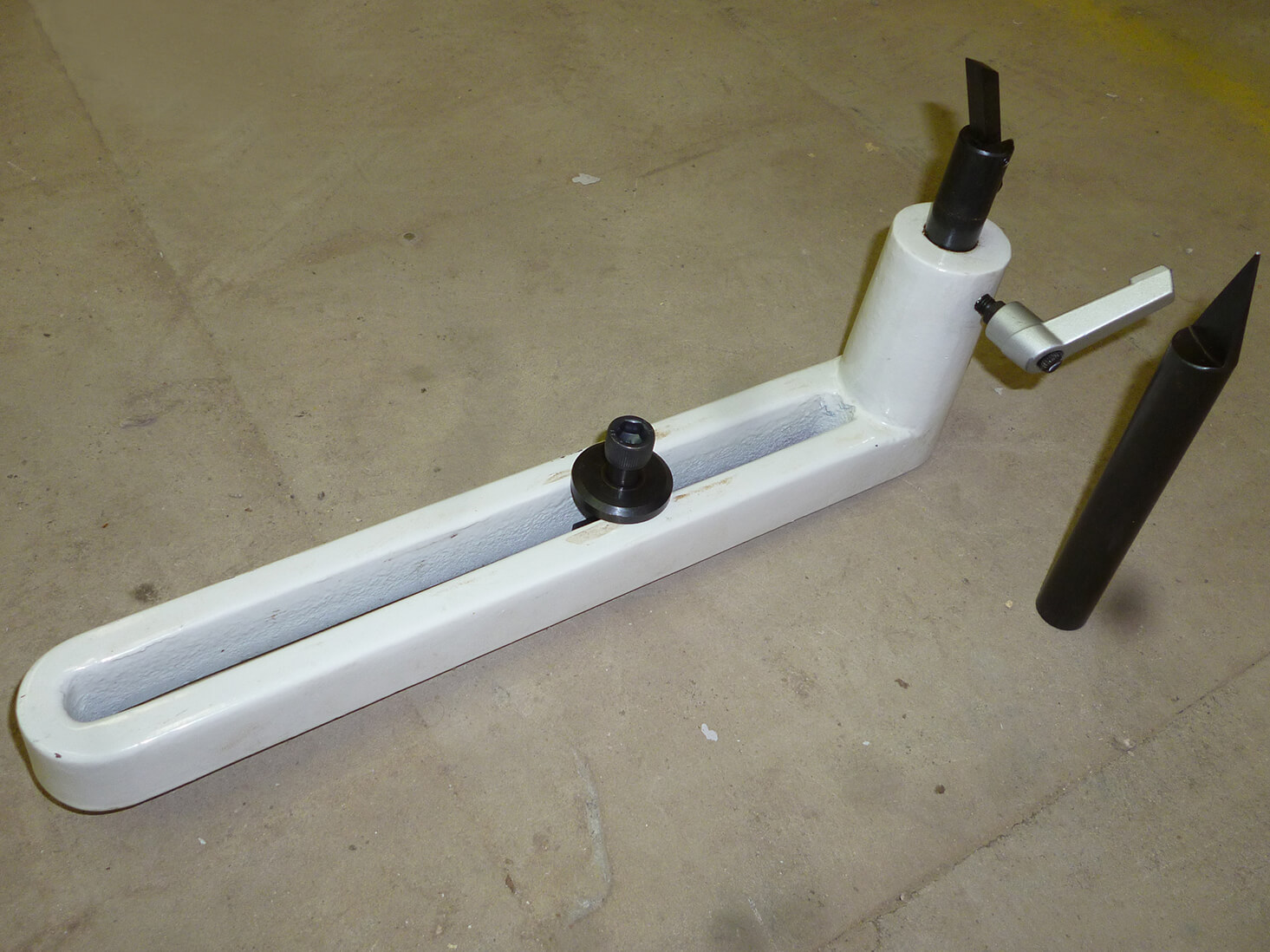

Позиционирующее устройство с плоским подпружиненным и точечным упорами. |
.jpg) |

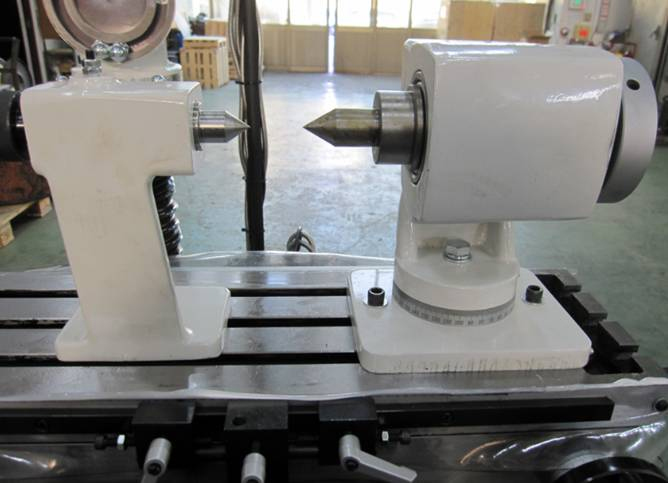

Съемный центр для передней бабки, устанавливается вместо оправки для заточки фрез. Передний центр устанавливаемый в переднюю бабку позволяет использовать устройство для межцентровой заточки (заточки в центрах), что необходимо для заточки разверток и насадного инструмента с некратным количеством зубьев. |
.jpg) |
Устройство для правки шлифовального круга, предназначено для снятия торцевых и радиальных биений шлифовального кругов, а также для придания кругу определенного профиля. Устройство выполнено в виде державки с закрепленным в нее алмазным карандашом. Устройство устанавливается на рабочий стол и закрепляется в Т-образный паз, что облегчает процесс правки шлифовального круга и делает его наиболее точным, за счет снижения влияния человеческого фактора. |
 |

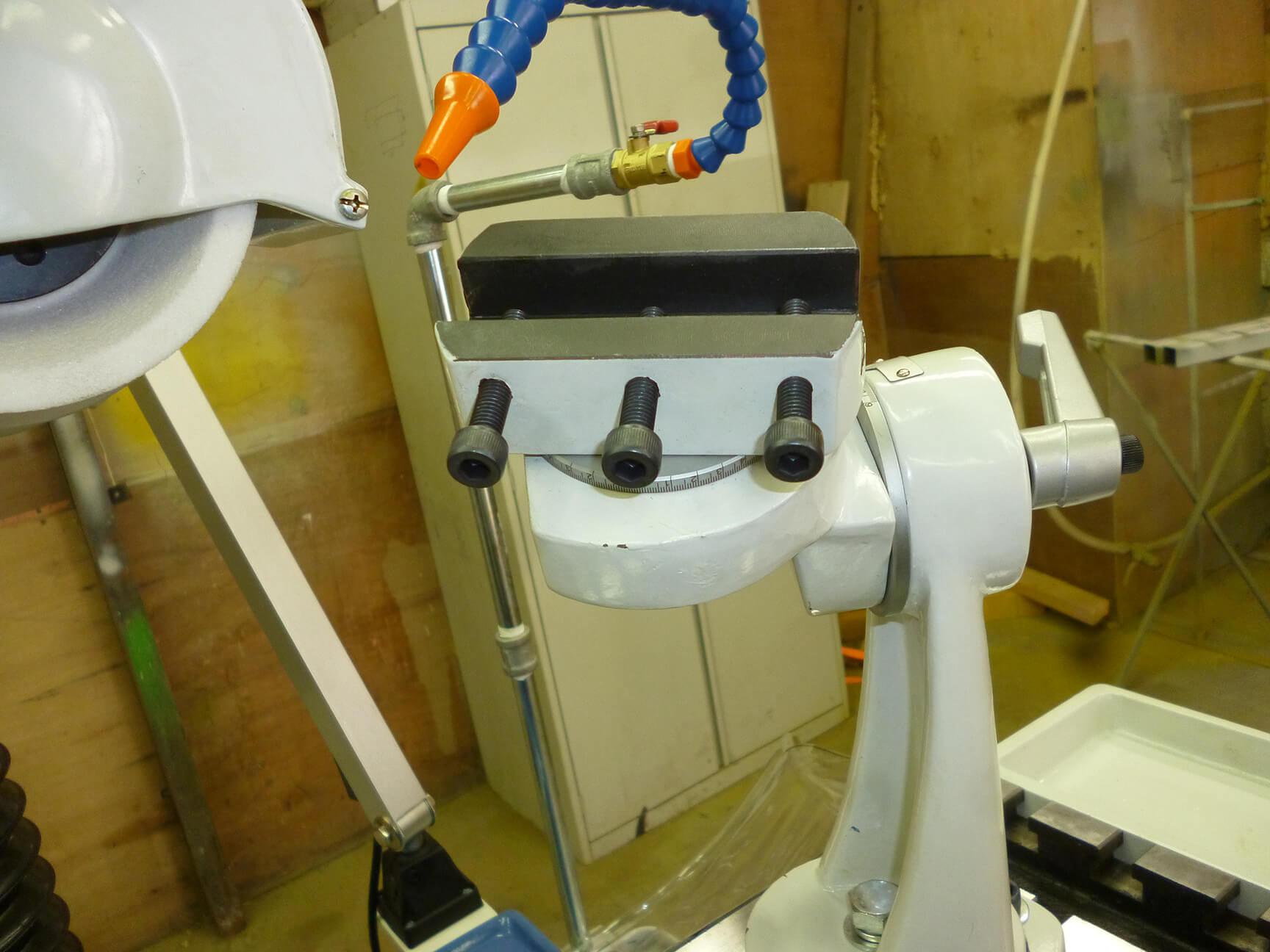

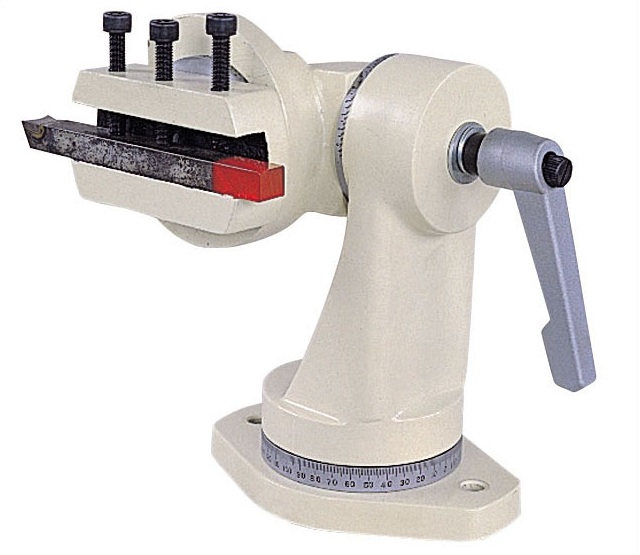

600F Устройство для заточки токарных резцов. Устройство оснащено градуированной шкалой которая позволяет безошибочно настраивать любой угол затачиваемой плоскости резца. |
 |
Устройство 600F оснащено сменными зажимными тисками. |
 |

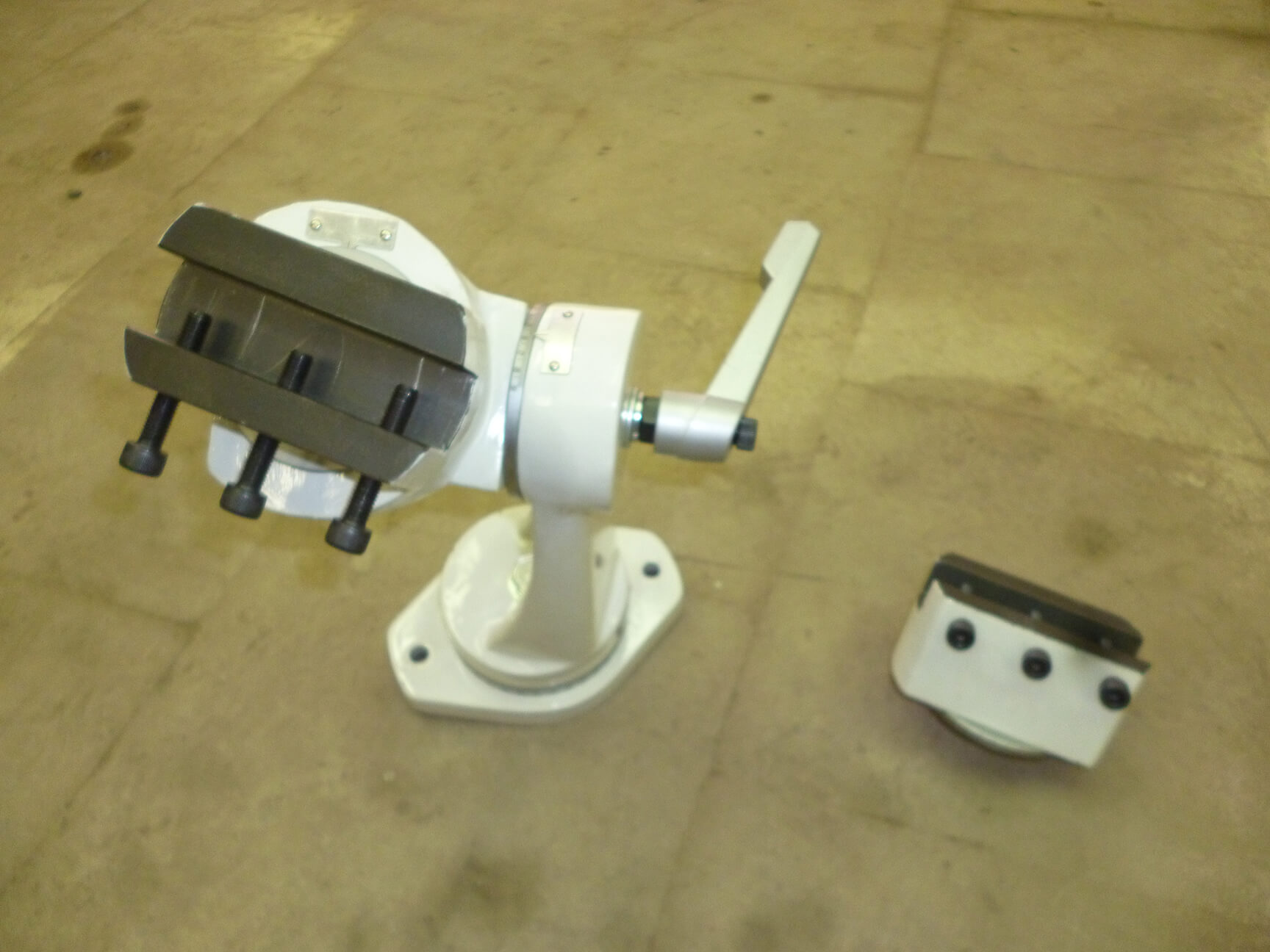

Дополнительные зажимные тиски большего размера поставляется в комплекте с устройством 600F. |
 |
Штатив на магнитной стойке позволяет измерять торцевые и радиальные биения осевого инструмента, а также вымерять отклонение от прямолинейности хода каретки (заточного стола) и затачиваемого ножевого инструмента. Штатив оснащен индикатором часового типа ИЧ-10 с подпружиненным штоком. Контроль угла заточки, съема, и высоты зубьев фрезы осуществляется по градуированной шкале. |
| Основные | |
|---|---|
| Страна производитель | Тайвань |
| Дополнительный сервис | Сервисное обслуживание |
| Состояние | Новое |
| Тип системы ЧПУ станка | универсальная |
| Тип станка | Заточной |
