Станок заточной мод. «PP-32» PEIPING

- В наличии
- Оптом и в розницу
Цену уточняйте
- +37533319-14-04
- +375333191401
- +375333191402
- +375173740405факс
- +375333191405Сервис и Запчасти
- График работы
- Адрес и контакты
Описание
Модель |
PP-32 |
Продольное перемещение заточного стола (ось X), мм |
120 |
Поперечное перемещение заточного стола (ось Y), мм |
135 |
Поворот заточного узла (ось С), град. |
360 |
Диаметр затачиваемого инструмента |
2 - 32 |
Размеры керамического чашечного шлифовального круга, мм |
125 х 50 х 31,75 |
Частота вращения шлифовального круга, об/мин |
3600 |
Мощность электродвигателя шлиф. круга, кВт |
0,55 |
Габаритные размеры |
|
Длина, мм |
850 |
Ширина, мм |
550 |
Высота, мм |
670 |
Вес, кг |
125 |
НАЗНАЧЕНИЕ:
Станок предназначен для заточки и доводки многозубого режущего инструмента из инструментальных сталей и твёрдых сплавов.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станок рекомендуется для металлообрабатывающих производств, где применяются следующие виды режущего инструмента:
- Фрезерный инструмент (концевые фрезы с плоским торцом);
- Сверлильный инструмент (сверла, центровочные сверла, ступенчатые сверла, зенкеры, зенковки, цековки);
- Резьбонарезной инструмент (метчики прямые и спиральные).
Также станок рекомендуется для сервисных центров по заточке режущего инструмента.

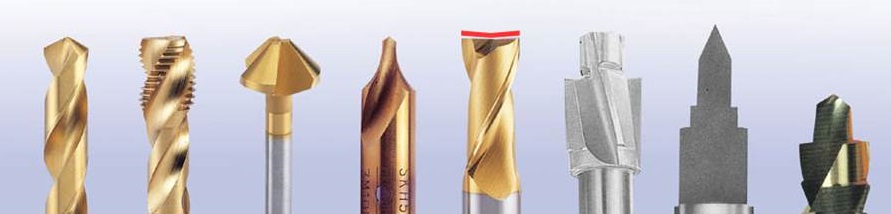

ТИПЫ ЗАТАЧИВАЕМОГО ИНСТРУМЕНТА:

* Станок позволяет затачивать концевые фрезы по торцу.
* Заточные круги подбираются индивидуально в зависимости от типа и параметров инструмента.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
![]() |
Надежная массивная станина обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента. Благодаря высокой массе станка не требуется фундамент для его установки. |
![]() |
Поперечное перемещение стола осуществляется за счет передачи винт-гайка – это позволяет с высокой точностью настраивать съем с изношенной грани инструмента, как следствие увеличивается ресурс затачиваемого инструмента. Минимальная величина съема материала с изношенной грани инструмента равна 0,01 мм. |
![]() |
Устройство для заточки сверл диаметром от 2 до 32 мм оснащено высокоточными насеченными лимбами и 6-ти кулачковым патроном (размерность 4”). Устройство позволяет затачивать сверла, центровочные сверла, ступенчатые сверла, цековки и т.п., а также заходную часть метчика). |
![]() |
Переходник под конус Морзе 3 для сверл и другого инструмента с коническими хвостовиками (поставляются в комплекте с устройством). |
![]() |
Переходники под конус Морзе 1, 2 для сверл и другого инструмента с коническими хвостовиками (не поставляются в комплекте с устройством). |
![]() |
Настройка углов поворота осуществляется по градуированной шкале. |
![]() |
Сдвоенный заточной узел для установки шлифовальных кругов. |
![]() |
Штатив на магнитной стойке позволяет измерять торцевые и радиальные биения осевого инструмента, а также вымерять отклонение от прямолинейности хода каретки (заточного стола) и затачиваемого ножевого инструмента. Штатив оснащен индикатором часового типа ИЧ-10 с подпружиненным штоком. Контроль угла заточки, съема, и высоты зубьев фрезы осуществляется по градуированной шкале. |
Характеристики
Основные | |
---|---|
Производитель | PEIPING |
Страна производитель | Тайвань |
Состояние | Новое |
Дополнительный сервис | Сервисное обслуживание |
Тип станка | Универсальный заточной станок |
Информация для заказа
- Цена: Цену уточняйте
