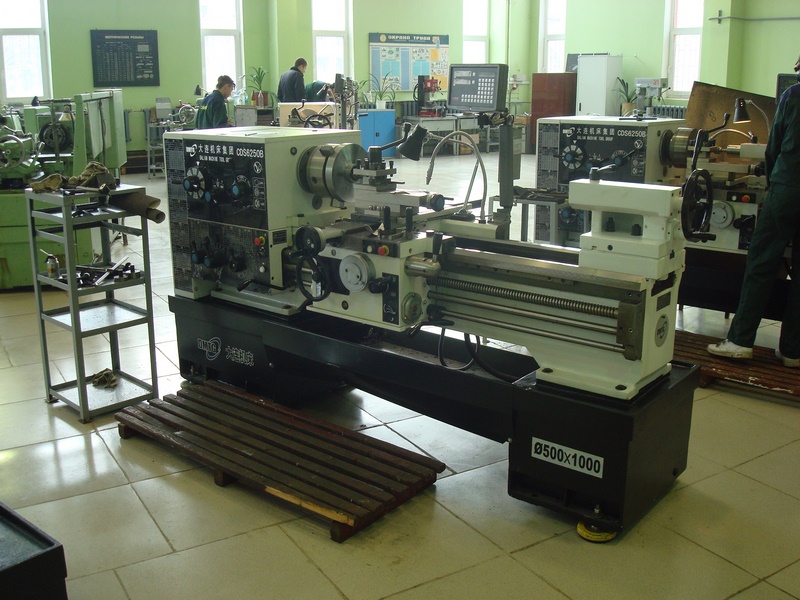

Токарно-винторезные станки DMTG. Серия CDS

Модельный ряд	CDS6232	CDS6240	CDS6250
Максимальный диаметр обработки над станиной, мм	320	400	500
Максимальный диаметр обработки над суппортом, мм	180	230	290
Диаметр патрона, мм	200	250	250
Максимальная длина обработки, мм	500 / 750 / 1000	1000 / 1500 / 2000	1000 / 1500 / 2000
Максимальный диаметр обработки в выемке станин, мм	520	700	760
Ширина станины, мм	280	394	394
Размер хвостовика инструмента, мм	20 х 20	25 х 25	25 х 25
Поворот верхних резцовых салазок, град.	45	45	45
Мощность электродвигателя главного привода, кВт	3,3	7,5	7,5
Диаметр отверстия в шпинделе, мм	52	52 / 82 / 105	52 / 82 / 105
Диапазон скоростей вращения шпинделя, об/мин	44 - 1600	26 - 2000	26 - 2000
Количество диапазонов вращения шпинделя	12	16	16
Пределы шагов метрических резьб, мм	0,4 - 14	0,35 - 80	0,35 - 80
Пределы шагов дюймовых резьб, ниток/дюйм	2 - 56	7 / 16 - 80	7 / 16 - 80
Пределы шагов модульных резьб, модуль	0,2 - 3,5	0,2 - 40	0,2 - 40
Пределы шагов питчевых резьб, питч диаметральный	6 - 112	7 / 8 -160	7 / 8 - 160
Скорость подачи по оси Х, мм/об	0,03 - 1,0	0,044 - 1,48	0,044 - 1,48
Скорость подачи по оси Z, мм/об	0,01 - 0,33	0,022 - 0,74	0,022 - 0,74
Торец шпинделя	D6	D8	D8
Конус шпинделя	МК6	1:20	1:20
Диаметр пиноли задней бабки, мм	50	75	75
Конус задней бабки	МТ4	МТ5	МТ5
Выдвижение пиноли задней бабки, мм	125	150	150
Габаритные размеры (для РМЦ 1000 мм)
Длина, мм	2110	2600	2600
Ширина, мм	910	1186	1186
Высота, мм	1150	1360	1420
Вес, кг	1080	2100	2150







НАЗНАЧЕНИЕ:

Токарно-винторезные станки серии CDS полностью идентичны советским универсальным токарным станкам завода «Красный пролетарий», г. Москва.

Токарно-винторезные станки серии CDS предназначены для выполнения самых разнообразных операций: обработки наружных и внутренних цилиндрических, конических, фасонных и торцовых поверхностей; нарезания наружных и внутренних резьб; отрезки, сверления, зенкерования и развертывания отверстий. Обрабатываемый материал: сталь, чугун, легированные сплавы (нержавейка), цветные металлы и легкие сплавы.

Класс точности Н.

Токарно-винторезный станок мод. CDS6240B по всем качественным показателям (производительности, точности, долговечности, надежности, удобству обслуживания, безопасности работы и т. д.) полностью сопоставим со знаменитыми советскими станками 16К20, 1К62 завода «Красный пролетарий». Имеет одинаковую компоновку и органы управления. Все это реализовано благодаря тому, что завод DMTG был построен, как копия завода «Красный пролетарий» в 1948 г., соответственно и конструкция станков серии CDS была разработана советскими инженерами и передана КНР в порядке братской помощи.

Относительно других советских аналогов:16Е20, 16Б16, 16В20, МСТ1620М, КА-280, ЖА-805 токарный станок CDS62040B имеет более жесткий шпиндель с отверстием 82 мм, на котором установлены подшипники NSK большего диаметра, так же данный шпиндель развивает скорость 2000 об/мин (у станка 16К20 – 1600 об/мин)

Самым востребованным в России является универсальный токарный станок мод. «CDS6250B», аналог станков 16К25, 1В625М, 16Р25Н. В данном станке увеличен диаметр отверстия в шпинделе до 82 мм, стоят более жесткие подшипники, выше частота вращения шпинделя. Для удобства работы и повышения точности применяется Устройство цифровой индикации – УЦИ.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Токарно-винторезные станки серии CDS могут найти применение на любом металлообрабатывающем предприятии. Токарные станки используются в ремонтных и столярных мастерских, механических цехах, в автомобильном производстве, машиностроении и в учебных заведениях. Главным образом применяются в условиях единичного и мелкосерийного изготовления различных деталей при чистовой обработке.

Автомобилестроение

Производство элементов двигателя Машиностроение



СХЕМА ОБРАБОТКИ:

Основные виды токарных работ:

а — обработка наружных цилиндрических поверхностей;

б — обработка наружных конических поверхностей;

в — обработка торцов и уступов;

г — вытачивание канавок, отрезка заготовки;

д — обработка внутренних цилиндрических и конических поверхностей;

е — сверление, зенкерование и развертывание отверстий;

ж — нарезание наружной резьбы;

з — нарезание внутренней ’резьбы;

и — обработка фасонных поверхностей;

к — накатывание рифлений.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	Станина Цельнолитая станина, усилена ребрами жесткости.

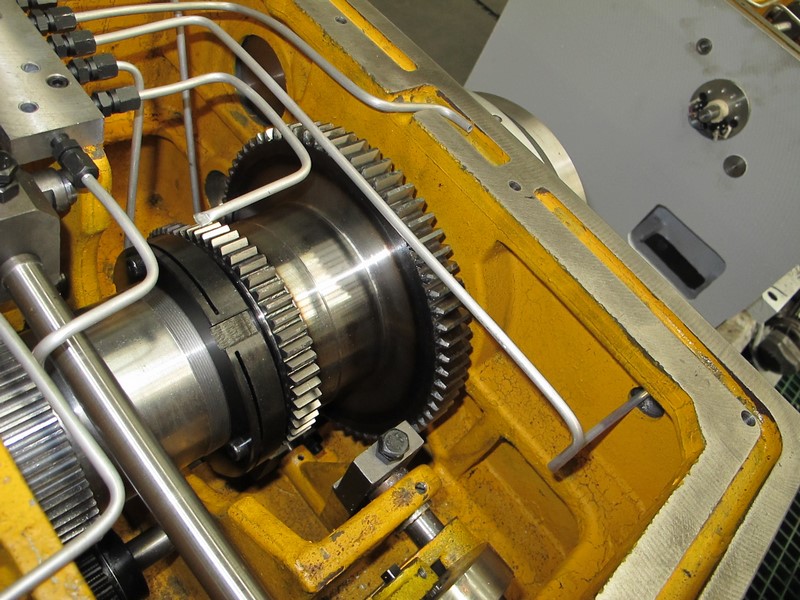

	Коробка подач Все шестерни механизма подач имеют высокочастотную закалку и отличаются высокой износоустойчивостью.
	Задняя бабка приспособление для крепления заготовки (при обработке в центрах), или для крепления инструментов, таких например как метчик, плашка при нарезании резьбы; свёрл или сверлильного патрона при сверлении отверстий.

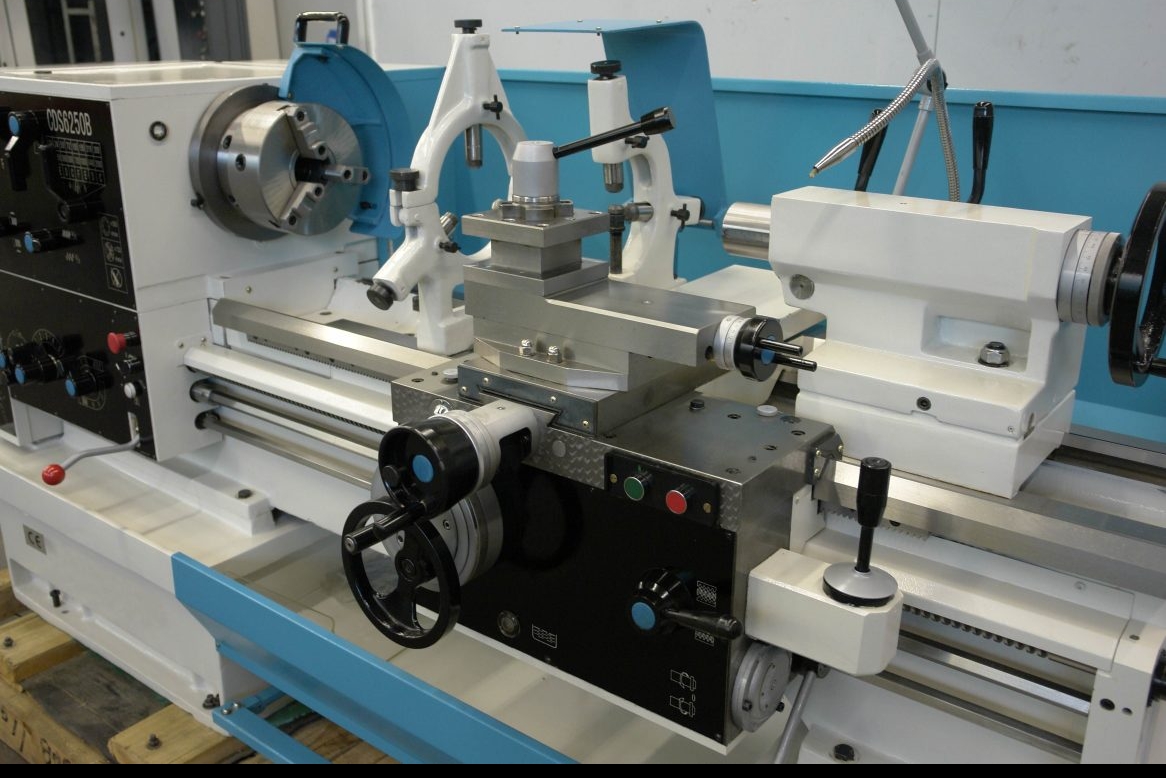

	Суппорт приспособление для крепления обрабатывающего инструмента и перемещения инструмента в заданных направлениях
	Переключатель подач многопозиционный рычаг для включения автоматического перемещения режущего инструмента в заданном направлении.
	Люнеты Подвижной и неподвижный люнеты предназначены для поддержки длинных заготовок при обработке во избежание прогиба.
	УЦИ Все универсальные токарные станки DMTG серии CDS опционально могут быть оснащены Устройством цифровой индикации (УЦИ) SDS6. Устройство цифровой индикации SDS6 включает в себя новейшую 16 битную SCM технологию. Каждая ось поддерживает 40 точек нелинейной компенсации. УЦИ предназначено для обработки электрических сигналов поступающих от оптоэлектронных преобразователей линейных перемещений (оптических линеек) и осуществляет визуализацию на цифровом табло полученной информации, а также оказывает помощь в выполнение операций обработки.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

• Освещение рабочей зоны
• 3-х кулачковый патрон
• Планшайба
• Люнет подвижной и неподвижный
• Документация на русском языке
• Не вращающийся задний центр
• Пресс-масленка

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

• Люнет подвижной и неподвижный увеличенного размера
• 4-х кулачковый патрон
• Устройство оптической индикации
• Приспособления для точения конусов
• Вращающийся задний центр
• Быстросменный резцедержатель
• Увеличение мощности главного привода
• Инструмент
