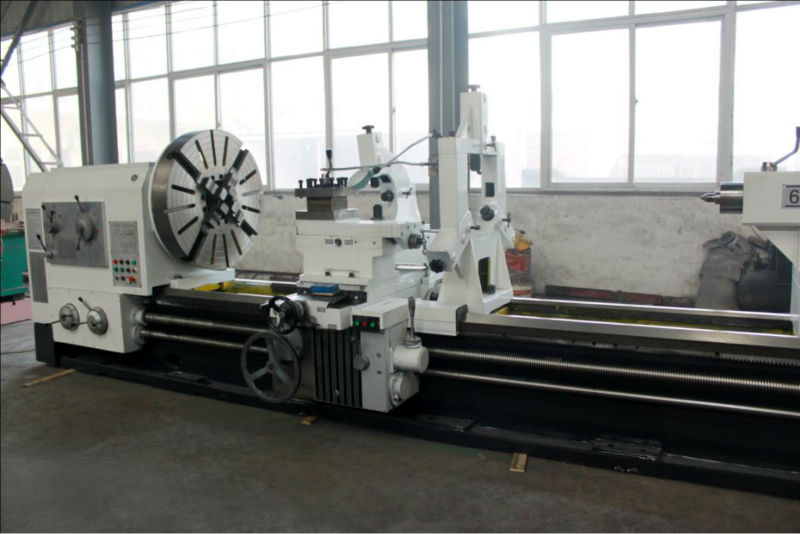

Токарные станки DMTG. Серия CW

НАЗНАЧЕНИЕ:

Токарно-винторезные станки серии CW предназначены для черновой обработки и являются аналогами станков «Рязанского станкостроительного завода».

На станке можно производить наружное и внутреннее точение, включая точение конусов, растачивание, сверление и нарезание резьб (метрической, модульной, дюймовой и питчевой). Обрабатываемый материал: сталь, чугун, легированные сплавы (нержавейка), цветные металлы и легкие сплавы.

Класс точности Н. Для удобства работы и повышения точности применяется устройство цифровой индикации – УЦИ.

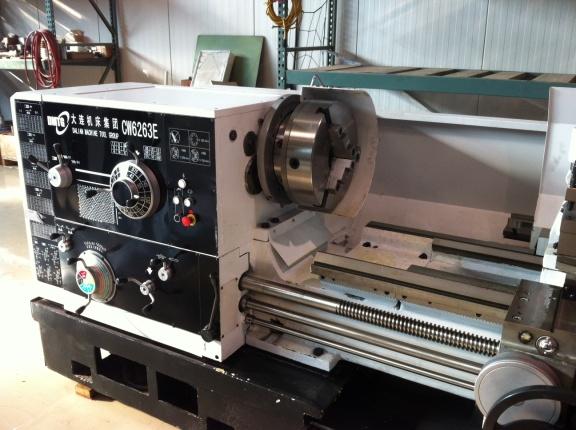

Токарно-винторезный станок мод. CW6263E является аналогом станков 1М63, 16К40, ДИП-300, 1Д63А,1М63Ф101, 163, 1М63Б, СА630С, СМ1763, Б16Д330. Конструкция станка и органы управления полностью идентичны самому распространенному на территории бывшего СССР токарному станку 1М63. Все это реализовано благодаря тому, что советские инженеры с Рязанского станкостроительного завода участвовали в разработке и запуске в производство токарных станков серии CW на заводе DMTG в порядке оказания братской помощи между СССР и КНР. Таким образом и ныне сохраняются советские технологии и конструктивные решения при современном производстве токарно-винторезных станков серии CW.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Токарно-винторезные станки серии CW могут найти применение на любом металлообрабатывающем предприятии. Токарные станки используются в ремонтных и столярных мастерских, механических цехах, в автомобильном производстве, машиностроении и в учебных заведениях. Главным образом применяются в условиях единичного и мелкосерийного изготовления различных деталей при чистовой и черновой обработке.

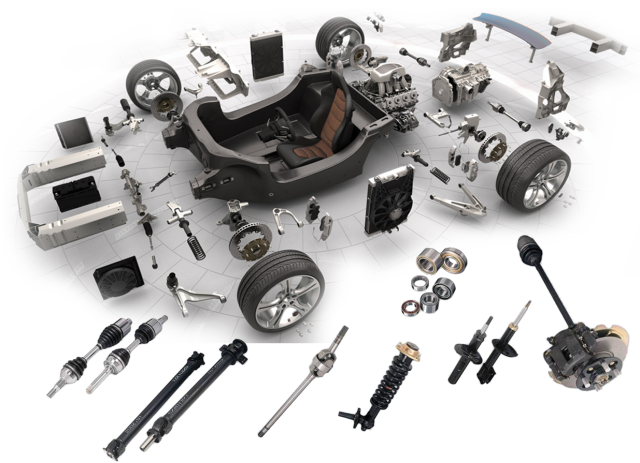

Автомобилестроение

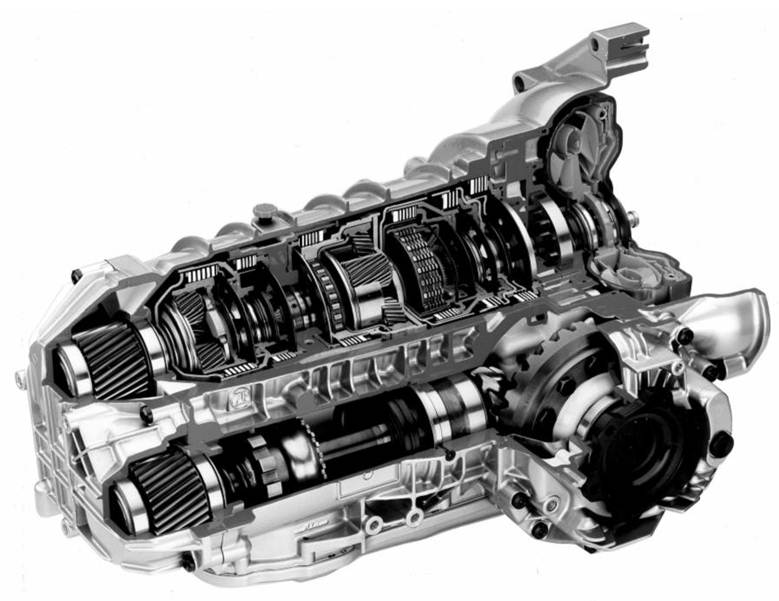

Производство элементов двигателя Машиностроение

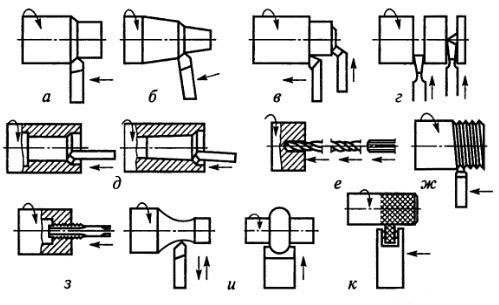

СХЕМА ОБРАБОТКИ:

Основные виды токарных работ:

а — обработка наружных цилиндрических поверхностей;

б — обработка наружных конических поверхностей;

в — обработка торцов и уступов;

г — вытачивание канавок, отрезка заготовки;

д — обработка внутренних цилиндрических и конических поверхностей;

е — сверление, зенкерование и развертывание отверстий;

ж — нарезание наружной резьбы;

з — нарезание внутренней ’резьбы;

и — обработка фасонных поверхностей;

к — накатывание рифлений.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

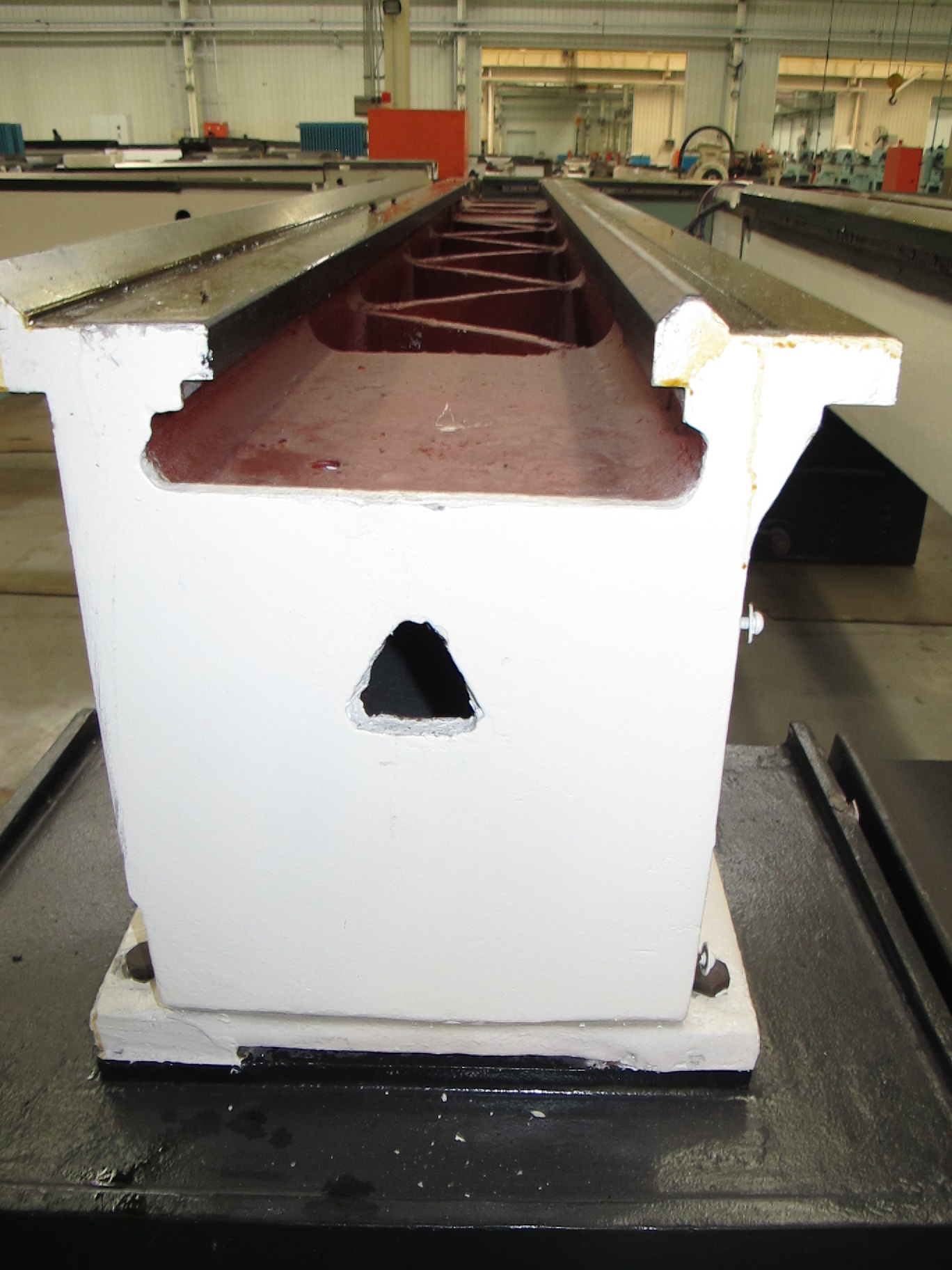

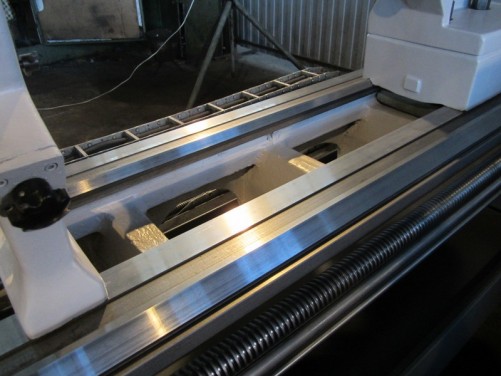

	Станина Цельнолитая станина, усилена ребрами жесткости.

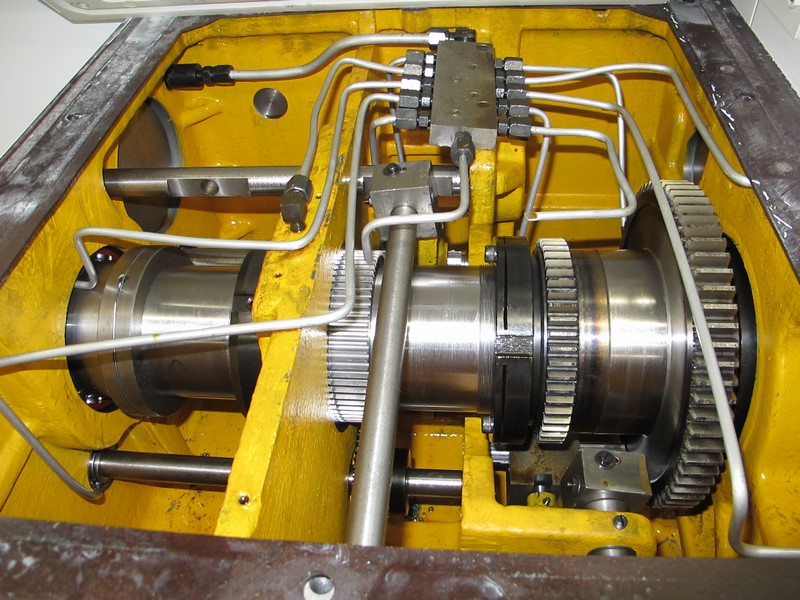

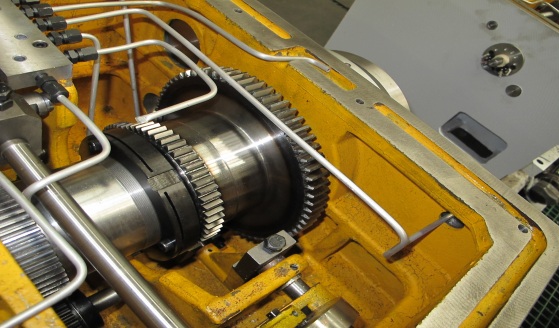

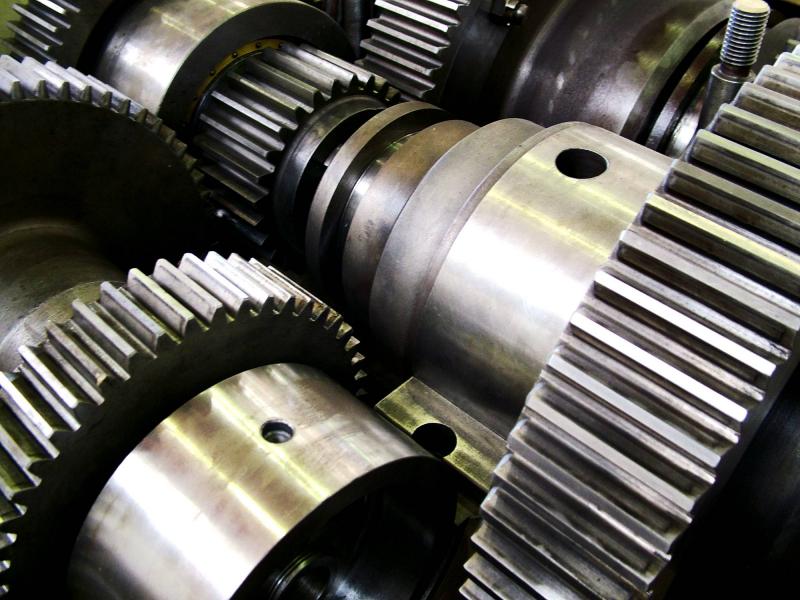

	Коробка подач Все шестерни механизма подач имеют высокочастотную закалку и отличаются высокой износоустойчивостью.
	Задняя бабка приспособление для крепления заготовки (при обработке в центрах), или для крепления инструментов, таких например как метчик, плашка при нарезании резьбы; свёрл или сверлильного патрона при сверлении отверстий.
	Суппорт приспособление для крепления обрабатывающего инструмента и перемещения инструмента в заданных направлениях
	Переключатель подач многопозиционный рычаг для включения автоматического перемещения режущего инструмента в заданном направлении.
	Люнеты Подвижной и неподвижный люнеты предназначены для поддержки длинных заготовок при обработке во избежание прогиба.
	УЦИ Все универсальные токарные станки DMTG серии CDS опционально могут быть оснащены Устройством цифровой индикации (УЦИ) SDS6. Устройство цифровой индикации SDS6 включает в себя новейшую 16 битную SCM технологию. Каждая ось поддерживает 40 точек нелинейной компенсации. УЦИ предназначено для обработки электрических сигналов поступающих от оптоэлектронных преобразователей линейных перемещений (оптических линеек) и осуществляет визуализацию на цифровом табло полученной информации, а также оказывает помощь в выполнение операций обработки.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

• Освещение рабочей зоны
• 3-х кулачковый патрон
• Планшайба
• Люнет подвижной и неподвижный
• Документация на русском языке
• Не вращающийся задний центр
• Пресс-масленка

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

• Люнет подвижной и неподвижный увеличенного размера
• 4-х кулачковый патрон
• Устройство оптической индикации
• Приспособления для точения конусов
• Вращающийся задний центр
• Быстросменный резцедержатель
• Увеличение мощности главного привода
• Инструмент
