Токарно-винторезные станки SunMaster. Серия AHL
Токарно-винторезные станки SunMaster. Серия AHLВ наличии
Цену уточняйте
+37529142-29-47
  • +37533319-14-04
  • +375333191401
  • +375333191402
  • +375173740405
    факс
  • +375333191405
    Сервис и Запчасти

Описание

Модель

AHL-1840 AHL-1860 AHL-1880 AHL-2140 AHL-2160 AHL-2180
Диаметр обработки над станиной, мм  460 460 460 533 533 533
Диаметр обработки над суппортом, мм 280 280 280 356 356 356
Длина выемки (ГАП), мм 250 250 250 250 250 250
Диаметр обработки над выемкой (ГАП), мм 710 710 710 790 790 790
Диаметр отверстия шпинделя, мм 80,00 80,00 80,00 80,00 80,00 80,00
Частота вращения шпинделя, об/мин 20 - 1600 20 - 1600 20 - 1600 20 - 1600 20 - 1600 20 - 1600
Предел продольных рабочих подач, мм/об 0,04 - 1,0 0,04 - 1,0 0,04 - 1,0 0,04 - 1,0 0,04 - 1,0 0,04 - 1,0
Предел поперечных рабочих подач, мм/об 0,02 - 0,05 0,02 - 0,05 0,02 - 0,05 0,02 - 0,05 0,02 - 0,05 0,02 - 0,05
Расстояние между центрами, мм 1000 1500 2000 1000 1500 2000
Высота центров, мм 230 230 230 271 271 271
Головка шпинделя MT7 - MT5 MT7 - MT5 MT7 - MT5 MT7 - MT5 MT7 - MT5 MT7 - MT5
Внутренний конус шпинделя D1-8
MT7
D1-8
MT7
D1-8
MT7
D1-8
MT7
D1-8
MT7
D1-8
MT7
Перемещение поперечного суппорта, мм 272 272 272 272 272 272
Перемещение продольного суппорта, мм 137 137 137 137 137 137
Количество рабочих подач 16 16 16 16 16 16
Метрическая резьба (кол. шагов/пределы), диапазонов/мм 40 / 0,4 - 14 40 / 0,4 - 14  40 / 0,4 - 14 40 / 0,4 - 14
Дюймовая резьба (кол. шагов/пределы), диапазонов/ниток/дюйм 38 / 2 - 72  38 / 2 - 72 38 / 2 - 72  38 / 2 - 72
Модульная резьба (кол. шагов/пределы), диапазонов/модуль 18 / 0,3 - 3,5  18 / 0,3 - 3,5  18 / 0,3 - 3,5  18 / 0,3 - 3,5
Питчевая резьба (кол. шагов/пределы), диапазон/питч 21 / 8 - 44 21 / 8 - 44 21 / 9 - 44 21 / 9 - 44
Мощность главного привода, кВт 7,5 7,5 7,5 9,38  9,38  9,38
Диаметр пиноли задней бабки, мм 76 76 76 76 76 76
Ход пиноли задней бабки, мм 165 165 165 165 165 165
Конус пиноли задней бабки MT5 MT5 MT5 MT5 MT5 MT5
Габаритные размеры
Длина, мм 2535 3035 3535 2535 3035 3535
Ширина, мм 1120 1120 1120 1120 1120 1120
Высота, мм 1745 1745 1745 1745 1745 1745
Вес (нетто), кг 2000  2350  2700  2300  2650  3000
Вес (брутто), кг 2350 2700 3100 2650 3000 3400



НАЗНАЧЕНИЕ:

Универсальные токарно-винторезные станки SunMaster серии AHL предназначены для выполнения разнообразных токарных работ, для нарезания модульных, метрических и дюймовых резьб с широким диапазоном шагов. Станок обладает современными техническими характеристиками и высококачественными узлами, что позволяет использовать его для обработки деталей с высокой точностью и качеством поверхности.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станки SunMaster серии AHL используются на производстве различных типов валов, шестерён, дисков на автомобильных, локомотивостроительных и других производствах.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Передняя бабка имеет специальное смотровое окно для удобного определения уровня масла. Станок оснащен системой автоматической смазки, что позволяет автоматически подавать и охлаждать масло на высокоскоростных режимах работы. Коробка подач и суппорт оборудованы распыляющей системой смазки. Все зубчатые колеса проходят операцию упрочнения и шлифуются на станках MAAG и Reishauer.

Отличительные особенности станков серии AHL-1840, 1860, 1880, 2140, 2160 и 21120:

  • Все модели этой серии оснащены механическим креплением патрона;
  • Станки имеют автоматическую систему смазки шпиндельного узла и наружный бачок охлаждения масла;
  • Дополнительно станки возможно снарядить системой защиты CE (евростандарт);
  • Станки изготавливаются с диаметром отверстия в шпинделе 80 мм;
  • Станины отливаются из высокопрочного чугуна, проходят стабилизацию и снятие напряжений;
  • Направляющие закалены и покрыты износостойким материалом Turcite B;
  • Низкий уровень шума при работе шпинделя;
  • Наличие ножного тормоза шпинделя;
  • Встроенная помпа подачи СОЖ;
  • Увеличенное расстояние между направляющими (345 мм) обеспечивающее наилучшее поглощение вибраций.

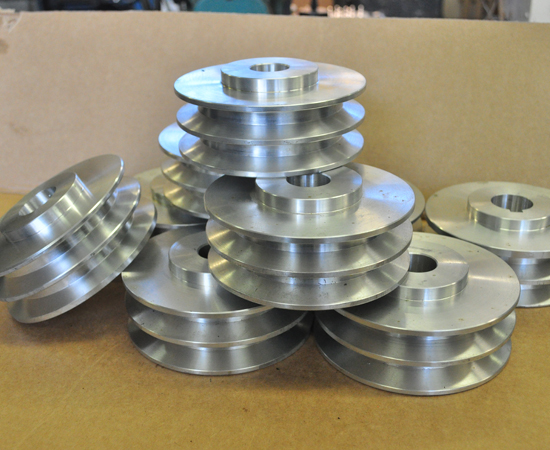

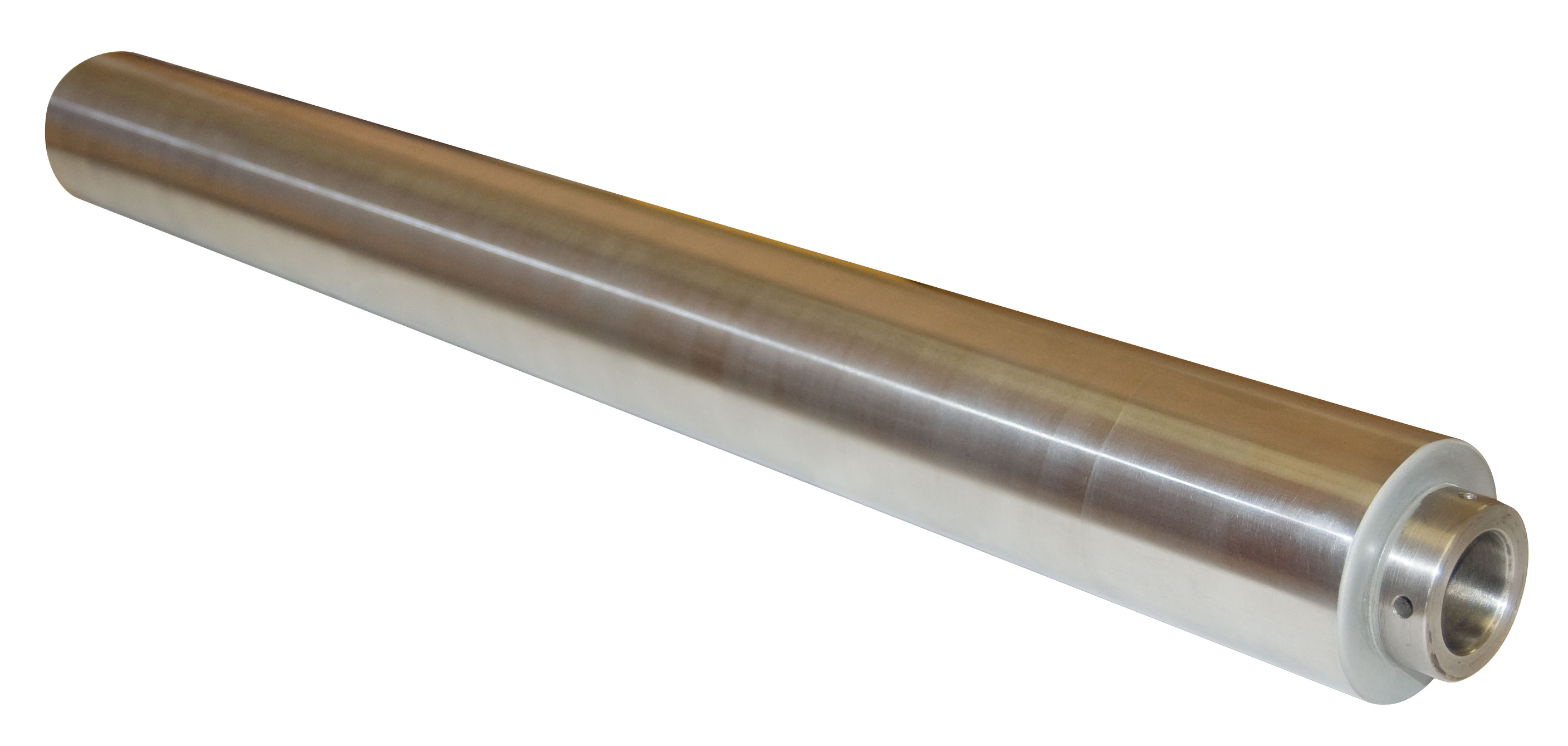

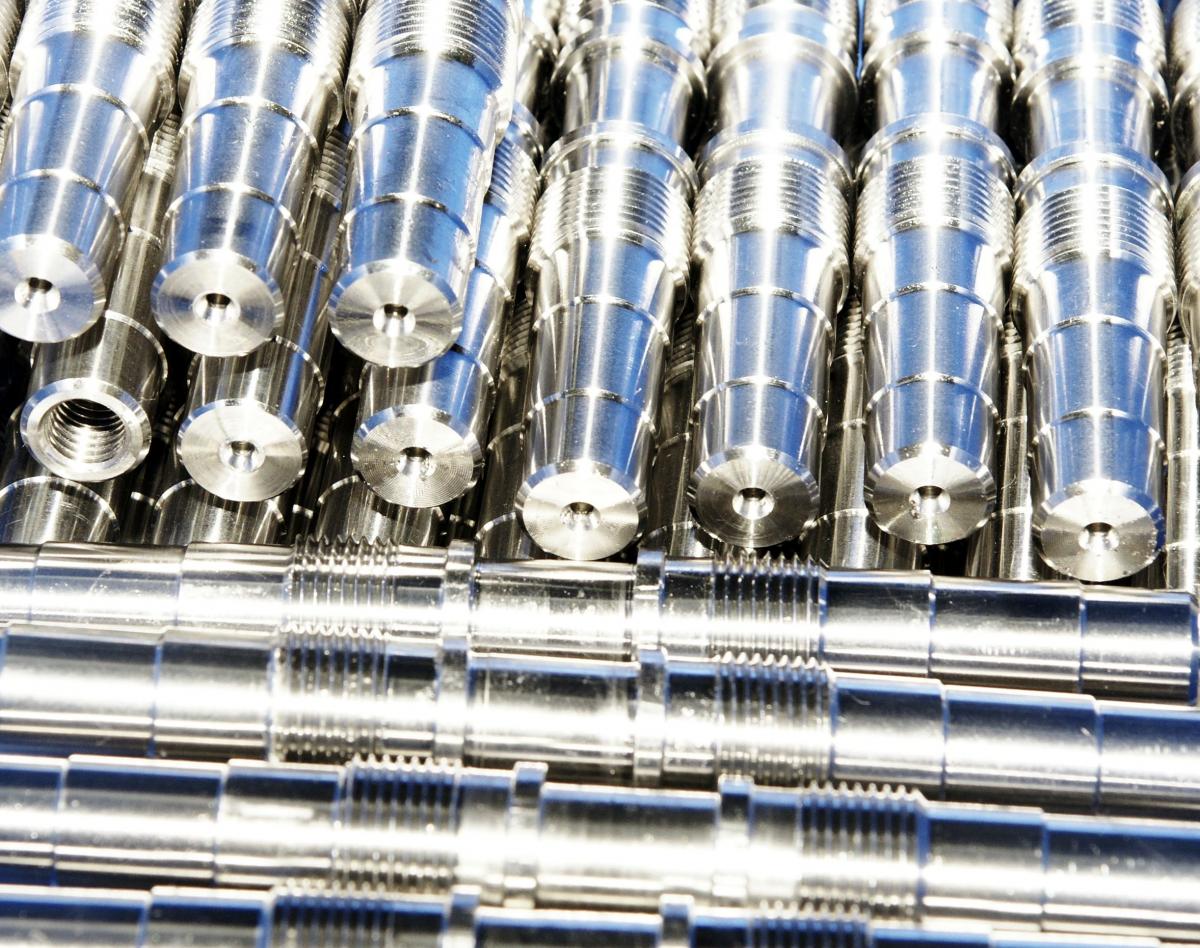

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

  • Патрон 3-кулачковый
  • Защитный кожух по всей длине обработки
  • Система подачи СОЖ
  • Фланец для патрона
  • Втулка переходная для шпинделя
  • Опоры для установки станка
  • Ящик с инструментами для обслуживания станка
  • Инструкция по эксплуатации на русском языке

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

  • Патрон 4-х кулачковый
  • Центр неподвижный
  • Освещение рабочей зоны галогенное
  • Люнет неподвижный
  • Патрон цанговый 5С
  • Цанги 3-25 мм
  • Патрон поводковый
  • Защитное ограждение рабочей зоны
  • Приспособление для точения конусов
  • Планшайба
  • Патрон сверлильный и оправка
  • Центр вращающийся
  • Устройство быстрой смены инструмента
  • Упор микрометрический
  • Устройство цифровой индикации по осям X и Z MITUTOYO

Характеристики

Основные
Производитель  SUNMASTER
Страна производительТайвань
СостояниеНовое
Дополнительный сервис  Сервисное обслуживание

Информация для заказа

  • Цена: Цену уточняйте
