Трубонарезной станок с ЧПУ MYDAY cерия TNC
Трубонарезной станок с ЧПУ MYDAY cерия TNCВ наличии
Цену уточняйте
+37529142-29-47
  • +37533319-14-04
  • +375333191401
  • +375333191402
  • +375173740405
    факс
  • +375333191405
    Сервис и Запчасти

Описание

Модель

TNC-960 TNC-1060 TNC-1200 TNC-1400

Диаметр обработки над станиной, мм

960 1060 1200 1400

Диаметр обработки над суппортом, мм

560 660 740 940

Максимальная частота вращения шпинделя, об/мин

800 600 600 400

Мощность двигателя, кВт

15 15 30 30

Количество инструментальных позиций

6 6 6 6



Модель

TNC-1600 TNC-1800 TNC-2000 TNC-2500

Диаметр обработки над станиной, мм

1600 1800 2000 2500

Диаметр обработки над суппортом, мм

1140 1250 1440 1920

Максимальная частота вращения шпинделя, об/мин

400 460 460 460

Мощность двигателя, кВт

30 45 45 45

Количество инструментальных позиций

6 6 6 6



НАЗНАЧЕНИЕ:

Трубонарезной станок MYDAY серии TNC – это специальное оборудование, предназначенное для обработки торцов труб различной длины, сечения и диаметра, всевозможных деталей трубных соединений, а также нарезки резьбы.

Кроме того, трубонарезные станки могут быть использованы в качестве обычных токарных станков для выполнения операций расточки и обработки внешних цилиндрических и конусных поверхностей. Оснащение трубонарезных станков надежной системой ЧПУ позволяет проводить обработку деталей с самой высокой степенью точности. Такие станки обычно используют для токарной обработки труб и деталей трубных соединений с диаметром от 156 до 360 мм, в том числе и нарезания метрической, дюймовой, модульной и питчевых резьб.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Трубонарезной станок можно увидеть в основном в нефтегазовой, горнодобывающей отраслях, где его используют для изготовления и ремонта труб и деталей трубных соединений. Укомплектовать станки можно различными приспособлениями, благодаря которым можно обрабатывать различные поверхности и заготовки.

СХЕМА ОБРАБОТКИ:





КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Особенностью станка является его многопоточность и возможность точения на обоих концах длинных труб. Для лучшего зажима заготовки применяется задняя бабка с пинолью.

Все конструктивные особенности станка продиктованы требованиями нефтяной и газовой промышленности к трубопроводному оборудованию и оснастке. Поэтому на этих станках может производиться полная обработка деталей - как по наружному, так и по внутреннему диаметру. Эта концепция разрабатывалась целенаправленно с учетом возможности полной обработки всех наиболее распространенных типов резьб трубных соединений по стандартам API и ГОСТ.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

  • Система ЧПУ Fanuc 0i-TD
  • Автоматическая система смазки

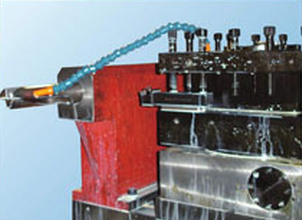

  • Система подачи СОЖ
  • Кондиционер масла шпинделя
  • Защитное ограждение зоны обработки с двумя дверьми
  • RS-232 порт
  • Освещение зоны обработки
  • Переходная втулка
  • Регулировочные болты и виброопоры
  • Инструментальный ящик с набором инструментов для обслуживания станка
  • Конвейер для удаления стружки
  • Трансформатор
  • Воздушный обдув электрического кабинета
  • Инструкция по эксплуатации

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

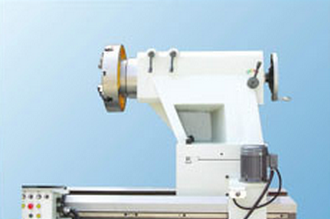

Вращающаяся пиноль задней бабки

Сервоприводы по осям X и Z



3-х кулачковый гидравлический патрон

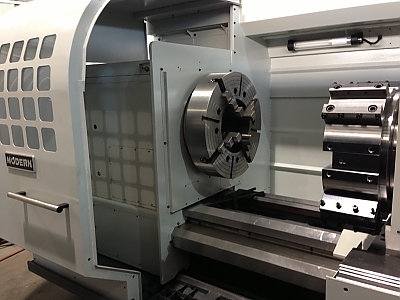

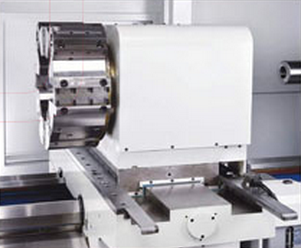

Двойной патрон

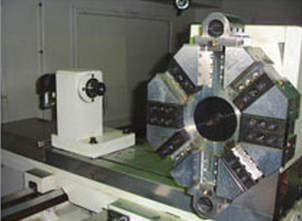

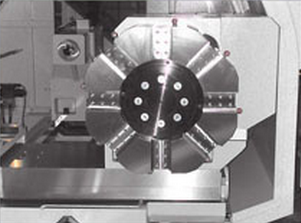

Гидравлическая 8-позиционная револьверная головка

Гидравлическая фиксация

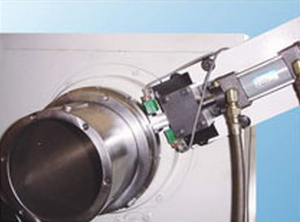

Расточное приспособление

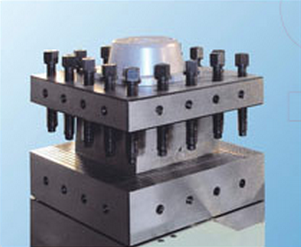

Гидравлический 4-хпозиционный резцедержатель



MPG ручной пульт управления

Прямоугольные направляющие суппорта, повышающие режущую способность

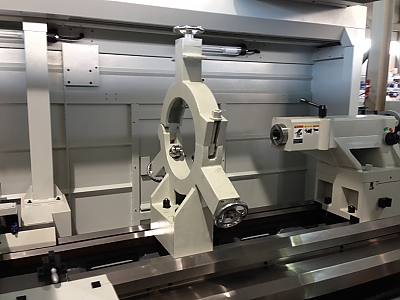

Неподвижный люнет

Гидравлическое приспособление для фрезерования



Характеристики

Основные
Производитель  MYDAY
Страна производительТайвань
Дополнительный сервис  Сервисное обслуживание
СостояниеНовое
