Многопильный станок с гусеничной подачей MRS-170
Многопильный станок с гусеничной подачей MRS-170В наличии
Цену уточняйте
+37529142-29-47
  • +375333191401
  • +375333191402
  • +375173740405
    факс
  • +375333191405
    Сервис и Запчасти

Описание

Толщина распиливаемых заготовок, мм:
наименьшая
наибольшая

10
170
Ширина распиливаемых заготовок, наибольшая мм 500
Максимальное расстояние м/д крайними пилами, мм 350
Длина распиливаемых заготовок, наименьшая, мм 740
Расстояние от колонны станины до центра гусеничного транспортера, мм 380
Размеры рабочего стола (длина х ширина), мм 1919 х 790
Высота рабочего стола, мм 820
Диаметр устанавливаемых пил, мм:
наименьший
наибольший

355
505
Диаметр посадочный пилы, мм 80
Диаметр посадочный вала шпинделя, мм 60
Количество прижимных роликов, шт 4
Скорость подачи, (бесступенчатая), м/мин 2,5 - 24
Частота вращения пилы, об/мин 2600
Мощность двигателя пильного вала, кВт 55
Мощность двигателя подачи, кВт 3
Мощность двигателя перемещения роликов прижима, кВт 0,75
Диаметр патрубков стружкоприемников, мм 150
Общая установленная мощность, кВт 58,2
Габаритные размеры, мм:
длина
ширина
высота

4460
1780
1870
Масса, кг 3500



НАЗНАЧЕНИЕ

Предназначен для продольной распиловки двух-, трех- и четырехкантного бруса на обрезные доски заданной толщины, а также раскроя досок на заготовки заданной ширины. Распиловка производится дисковыми пилами при механизированной гусеничной подаче.

СХЕМА ОБРАБОТКИ:

ОБЛАСТЬ ПРИМЕНЕНИЯ

Применяется для получения высококачественных пиломатериалов на предприятиях и в цехах для производства пиломатериалов,  столярно-строительных изделий и других деревообрабатывающих производств.


СОСТАВ СТАНКА

Состав  многопильного станка с гусеничной подачей mrs-170


  • Боковое ограждение откидывающееся
  • Патрубки стружкоприемников
  • Двигатель перемещения корпуса с при-жимными роликами
  • Держатель пил
  • Пульт управления
  • Позиционный рычаг контроля ширины резки
  • Направляющая линейка подачи заготовки
  • Рукоятки зажима направляющей линейки
  • Когтевая защита
  • Бункер отвода стружки
  • Рукоятка подъема пильного вала
  • Линейка контроля установки пилы
  • Вводной выключатель напряжения
  • Дверца электрошкафа
  • Дверца ограждения двигателя пильного вала
  • Смазочная станция
  • Ручной смазочный насос
  • Опоры когтевой защиты
  • Конечный выключатель ограничения пермещения корпуса прижимных роликов
  • Подвесной крюк


  •

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Массивная станина

Надежная массивная станина, прошедшая специальную обработку, обеспечивает жесткость конструкции и долговечность работы станка без потери точностных параметров.

жесткий пильный вал  многопильного станка с гусеничной подачей mrs-170

Жесткий пильный вал
Высокая точность изготовления и жесткость пильного вала позволяют получать пиломатериалы с высокой чистотой поверхности и точными геометрическими параметрами.

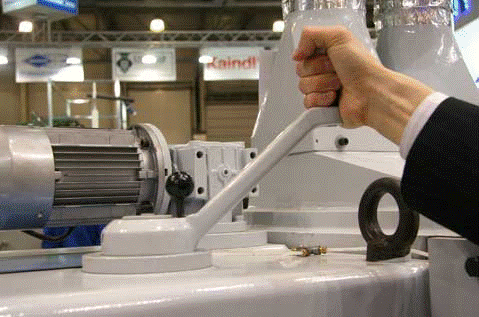

Многопильный станок с гусеничной подачей MRS-170, перемещение пильного вала по высоте

Многопильный станок с гусеничной подачей MRS-170, перемещение пильного вала по высоте

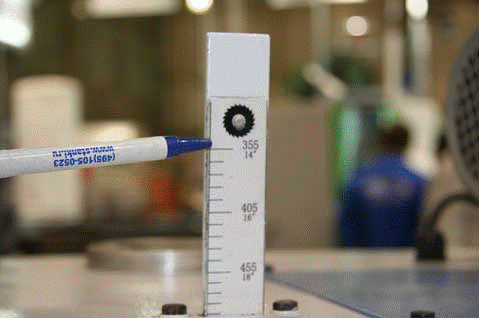

Перемещение пильного вала по высоте
Осуществляется с помощью рукоятки, благодаря чему возможна установка пил различного диаметра. Контроль высоты перемещения осуществляется по линейке.

Мощный двигатель пильного вала

На станке установлен двигатель повышенной мощности, что позволяет распиливать заготовки высотой до 170 мм. Возможна установка двигателя мощностью 75 кВт (опция).

Защита от перегрузок

При увеличении нагрузки на пильный вал механизм гусеничной подачи автоматически снижает скорость подачи или может остановиться, что предотвращает повреждение деталей пильного вала или полотна пилы.

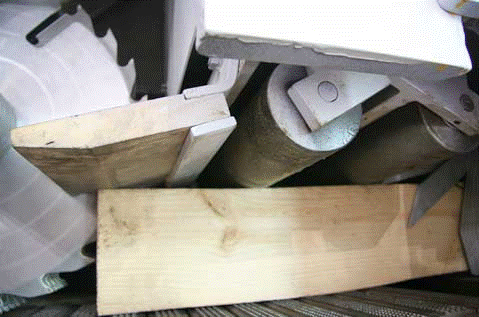

Многопильный станок с гусеничной подачей MRS-170, прижим заготовок

Надежный прижим заготовок
Верхний прижим заготовки осуществляется по всей плоскости обработки с помощью прижимных роликов и плоской деревянной проставки, что обеспечивает геометрическую точность размеров пиломатериала. Перемещение корпуса с прижимными роликами осуществляется отдельным приводом и регулируется кнопками на пульте управления.

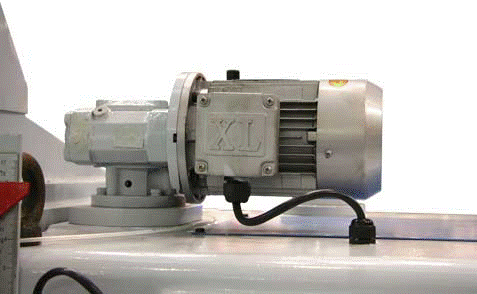

Многопильный станок с гусеничной подачей MRS-170, двигатель прижимных роликов

Двигатель прижимных роликов
Верхние прижимные ролики регулируются по высоте с помощью отдельного электродвигателя, что позволяет точно выставить уровень прижима по высоте заготовки.

конвейерная гусеничная подача заготовок многопильного станка с гусеничной подачей MRS-170

Конвейерная гусеничная подача заготовок
Подача заготовки осуществляется конвейером с "ныряющей" гусеницей, что обеспечивает прямолинейность распиловки и высокую точность обработки. Скорость подачи регулируется бесступенчато в пределах 2,5 - 24 м/мин

Многопильный станок с гусеничной подачей MRS-170, централизованная смазка

Централизованная смазка
Благодаря установленной масляной станции, принудительная смазка обеспечивает наличие необходимого количества смазки между гусеницами конвейера подачи и направляющими. При отсутствии или недостатке масла в масляном бачке, привод конвейера подачи останавливается. Смазка обеспечивает долгий срок эксплуатации станка.

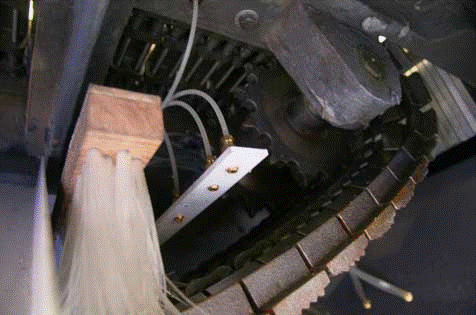

Многопильный станок с гусеничной подачей MRS-170, очистка подающей гусеницы

Очистка подающей гусеницы
Производится автоматически посредством специальной щетки. Удаление опилок продлевает срок бесперебойной службы станка.

пульт управления многопильного станка с гусеничной подачей MRS-170

Пульт управления
Эргономичный пульт управления обеспечивает удобство работы и обслуживания станка.

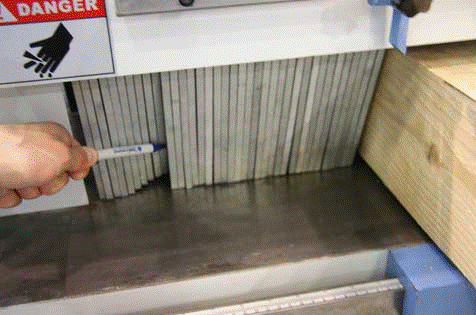

двойная когтевая защита многопильного станка с гусеничной подачей MRS-170

Двойная когтевая защита
Двойная когтевая защита (верхняя и нижняя) препятствует выбросу заготовки и обеспечивает повышенную безопасность работы на станке. Она выполнена в соответствии с нормами и правилами по технике безопасности деревообрабатывающего оборудования.

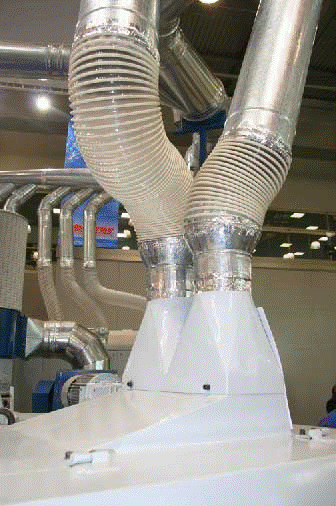

Многопильный станок с гусеничной подачей MRS-170,эффективная система аспирации

Эффективная система аспирации
Два аспирационных патрубка позволяют более эффективно удалять стружку.

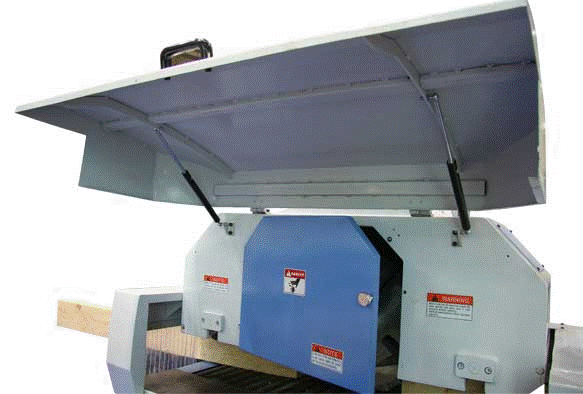

обеспечение безопасности многопильного станка с гусеничной подачей MRS-170

Обеспечение безопасности
Боковое ограждение пильного вала, а также откидывающийся шумоизоляционный кожух, обеспечивают безопасность работы оператора на станке.

Характеристики

Основные
Страна производительКитай
Дополнительный сервис  Сервисное обслуживание
СостояниеНовое
Тип пилорамыМногопильная
