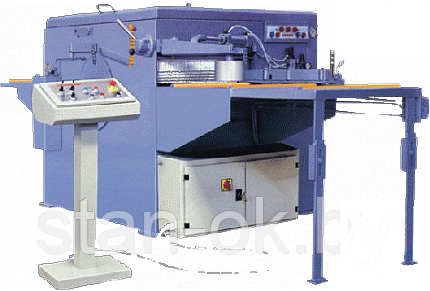

Многопильные станки USTUNKARLI мод.UDKM120, UDKM160

Модель	UKDM120	UDKM160
Максимальная высота пропила, мм	120	160
Максимальная ширина пропила, мм	330	330
Максимальная ширина заготовки, мм	520	520
Скорость подачи, м/мин	0-65	0-65
Диаметр пил, мм	400	400
Посадочный диаметр пил, мм	75	75
Мощность основного двигателя, кВт	55	75
Мощность двигателя гидростанции, кВт	3	3
Масса, кг	2400	2600



НАЗНАЧЕНИЕ

Предназначен для продольной распиловки дисковыми пилами 2-ух кантных, и 3-х кантных брусьев на обрезные доски и 4-х кантный брус высотой до 155 мм. Применяется на лесопильных и деревообрабатывающих предприятиях высокой и средней мощности в качестве станков второго ряда.
Конструкция предусматривает установку до 7 дисковых пил. Главное движение от электродвигателя через ременную передачу на пильный вал. Вал нижнего расположения консольного типа. Настройка на различную ширину пиления производится проставочными кольцами между пилами.
Подача материала осуществляется 2-мя верхними и 2-мя нижними приводными вальцами. Привод - от электродвигателя через ременную передачу. Настройка верхних валов по высоте обрабатываемого материала осуществляется маховиком через червячно-зубчатую передачу.

СХЕМА ОБРАБОТКИ:



ОБЛАСТЬ ПРИМЕНЕНИЯ

Многопильные станки серии UDKM получили широкое применение на средних и высокопроизводительных лесопильных цехах и участков в качестве станков второго ряда для раскроя 2-3-4х кантных брусьев на пиломатериал заданного сечения экспортного класса.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

- Корпус станка - мощная стальная конструкция.

- Вал из твердой стали, цементированный.

- Верхние и нижние протяжные ролики с когтями, гидропривод.

- Скорость подачи 0-65 м/мин. Бесступенчатая регулировка скорости.

- Защитные металлические крышки и когтевая защита от выброса пиломатериала.

- Ручная система смазки.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:



• неограниченная ширина пропила
• жесткая и мощная станина
• подача четырехскоростная, регулировка шкивами;
• базирование заготовки - центральное, не требующее боковой базовой поверхности;
• когтевая защита и система блокировок обеспечивают безопасность работы оператора;
• быстрота и удобство смены пил за счет консольного вала. простота в обслуживании
