Многопильный станок с 4х-сторонним рейсмусом мод. «QUADRO-620SAW» (Двухвальное пиление)
Многопильный станок с 4х-сторонним рейсмусом мод. «QUADRO-620SAW» (Двухвальное пиление)В наличии
Цену уточняйте
+37529142-29-47
  • +375333191401
  • +375333191402
  • +375173740405
    факс
  • +375333191405
    Сервис и Запчасти

Описание

Модель

QUADRO-620SAW

Ширина заготовки, мм

20 - 200

Толщина заготовки, мм

10 - 200

Скорость подачи, м/мин

5 - 25

Частота вращения фрезерных шпинделей, об/мин

6800

Частота вращения пильных шпинделей, об/мин

4500

Диаметр фрезерных шпинделей, мм

40

Диаметр пильных шпинделей, мм

50

Диаметр инструмента на 1-м нижнем горизонтальном шпинделе, мм

125

Диаметр инструмента на 2-м правом шпинделе, мм

110 - 180

Диаметр инструмента на 3-м левом шпинделе, мм

110 - 180

Диаметр инструмента на 4-м верхнем горизонтальном шпинделе, мм

110 - 180

Диаметр инструмента на пильном узле, мм

250 - 320

Мощности двигателей приводов шпинделей

1-й нижний горизонтальный шпиндель, кВт

7,5

2-й правый вертикальный шпиндель, кВт

7,5

3-й левый вертикальный шпиндель, кВт

7,5

4-й верхний горизонтальный шпиндель, кВт

11

5-й верхний пильный шпиндель, кВт

22

6-й нижний пильный шпиндель, кВт

30

Мощность двигателя привода подачи, кВт

7,5

Мощность двигателя перемещения подающей траверсы, кВт

0,75

Мощность двигателя перемещения пильного шпинделя, кВт

0,37

Установленная мощность, кВт

94,5

Давление воздуха в пневмосистеме, Мпа

0,3 - 0,6

Диаметр х количество патрубков под аспирацию, мм х шт.

150 х 3

Диаметр х количество патрубков под аспирацию, мм х шт.

120 х 4

Габаритные размеры

Длина, мм

4580

Ширина, мм

1800

Высота, мм

1750

Масса, кг

4600



НАЗНАЧЕНИЕ:

Предназначен для продольного двухстороннего фрезерования в размер по толщине заготовок из древесины с дальнейшей продольной распиловкой калиброванной заготовки на доски, бруски заданной толщины, а также раскроя досок на заготовки заданной ширины.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству брусков «Таруки», клееного мебельного щита, производству погонажных изделий, производству мебели, столярно-строительных изделий, и другие деревообрабатывающие производства.

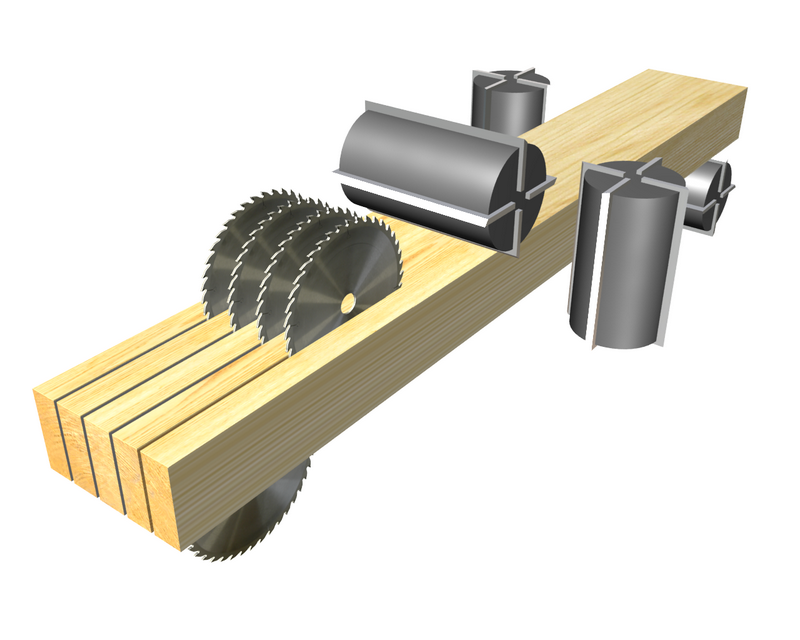

СХЕМА ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

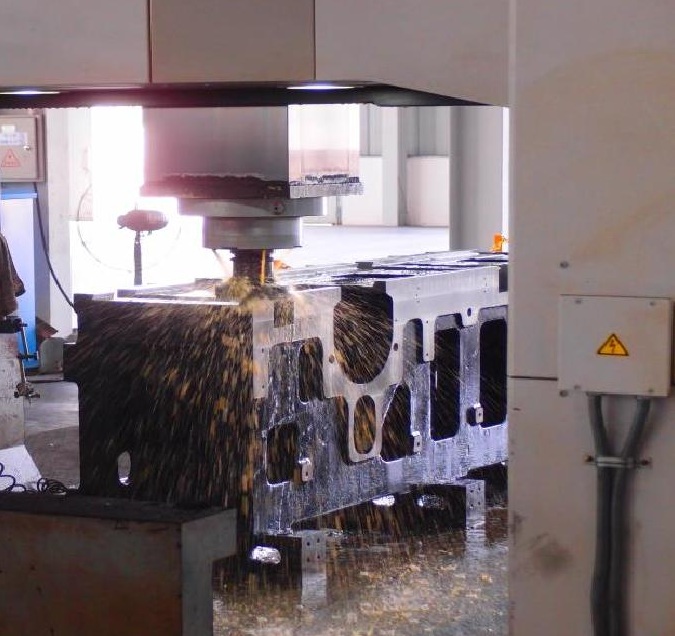

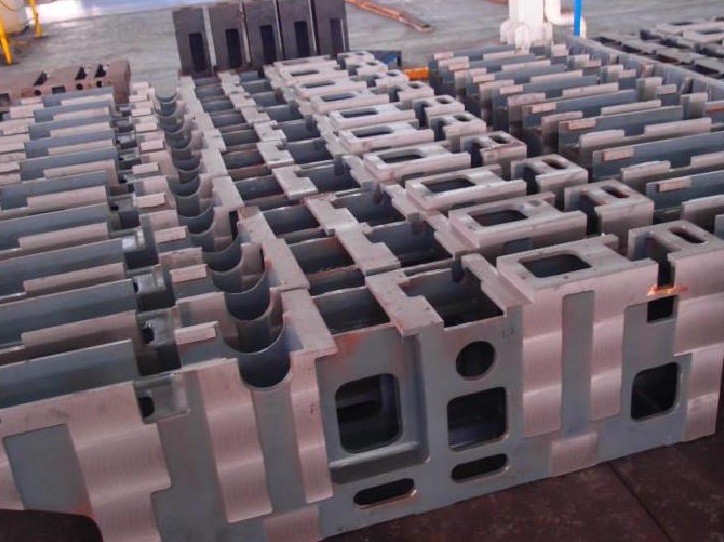

ЧУГУННАЯ МАССИВНАЯ ЛИТАЯ СТАНИНА, ПРОШЕДШАЯ ТОЧНУЮ МЕХАНИЧЕСКУЮ ОБРАБОТКУ ЗА 1 УСТАНОВ

А также специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок.

МОЩНОСТЬ ПРИВОДА ПИЛЬНЫХ УЗЛОВ 22 и 30 кВт

Позволяет устанавливать несколько дисковых пил диаметром до 320 мм с максимальной высотой пропила заготовки 200 мм. Для реализации возможностей двигателя такой мощности для передачи вращения используются специальные ремни трапецеидального поперечного сечения.

ВЫСОКОСКОРОСТНЫЕ ПРЕЦИЗИОННЫЕ ДИНАМИЧЕСКИ СБАЛАНСИРОВАННЫЕ ШПИНДЕЛИ

Отвечают всем требованиям автоматизированного современного производства, проходят обязательную предварительную обкатку перед установкой на станок, маркировку, балансировку. Шпиндели собраны на базе самых точных в мире подшипников известной фирмы NACHI (Япония).

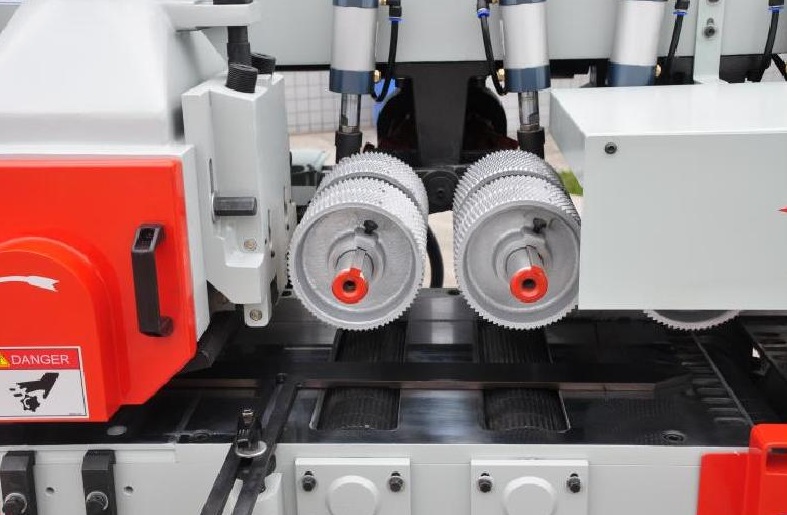

МОЩНАЯ СИСТЕМА ПОДАЧИ И ФИКСАЦИИ ПИЛОМАТЕРИАЛА

Система подачи состоит из оптимального количества приводных роликов (расположенных как в столе, так и над столом). В столе станка расположено 5 приводных роликов. Необходимы для протяжки массивных заготовок шириной до 200 мм, в том числе заготовок естественной влажности.

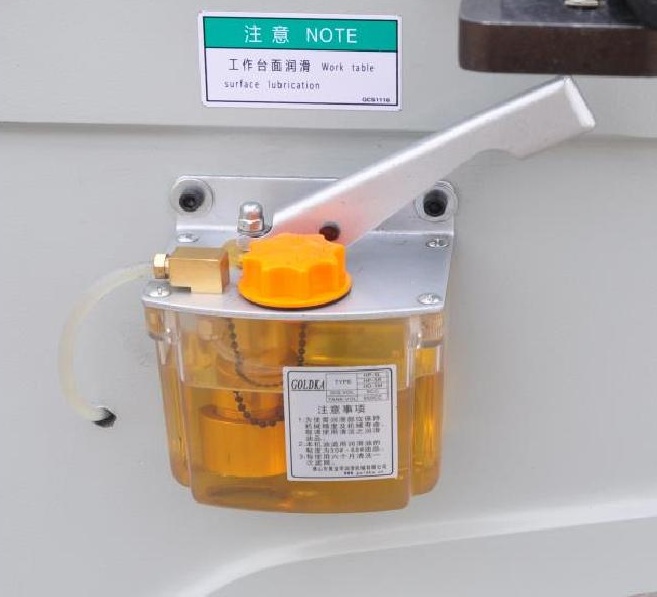

РУЧНОЙ НАСОС ДЛЯ СМАЗКИ РАБОЧЕГО СТОЛА

На стол по необходимости подается смазка. Смазка необходима для снижения усилия на систему подачи, повышение качества заготовок за счет исключения налипания смолы и стружки.

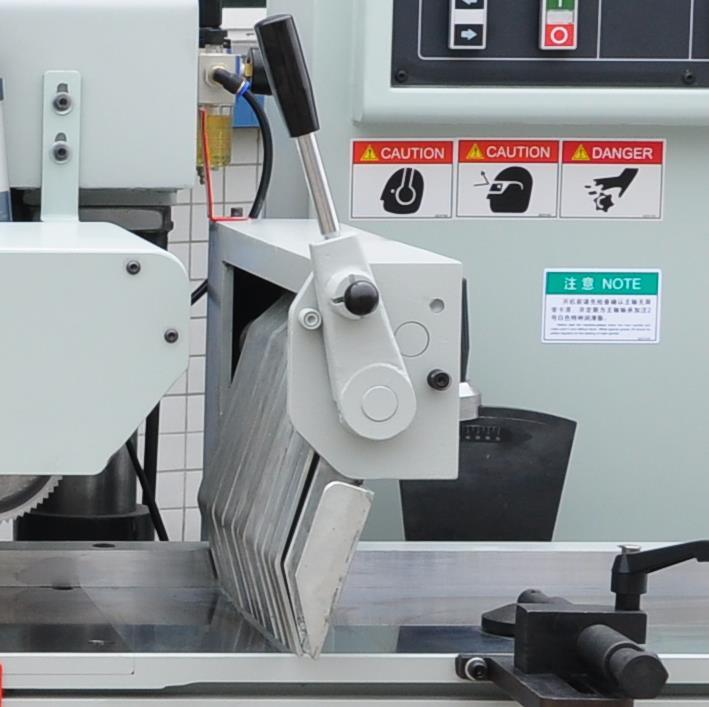

КОГТЕВАЯ ЗАЩИТА

Установлена на станке и препятствует обратному выбросу заготовок. Благодаря данной системе соблюдаются нормы безопасности оператора станка. Когтевые лучи изготовлены из прочной стали.

ЧУГУННЫЕ РЕДУКТОРЫ С КАРДАННЫМ ПРИВОДОМ ПРИЖИМНЫХ РОЛИКОВ

Мощная система подачи (передача крутящего момента) позволяет протягивать заготовки при максимальных режимах пиления, а литое исполнение редукторов позволяет избегать возникновения каких-либо вибраций.

ЭЛЕКТРОННЫЙ ИНВЕРТОР

Для бесступенчатой регулировки скорости подачи заготовок в диапазоне от 5 до 25 м/мин используется частотный инвертор. Надежная и современная система позволяет достигать необходимых скоростей подачи при самых разных режимах пиления.

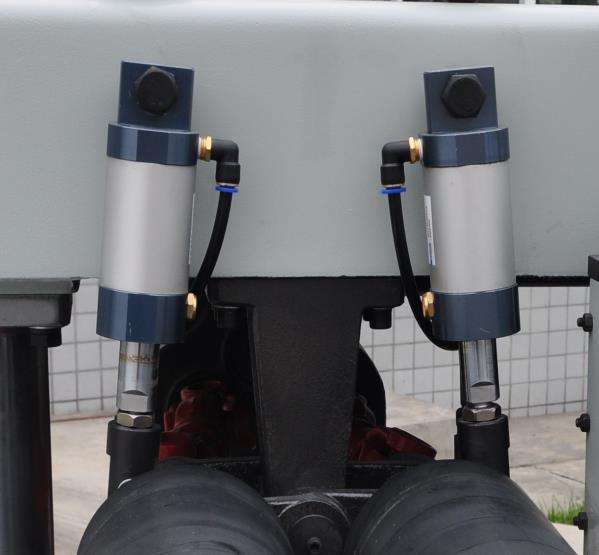

ПНЕВМАТИЧЕСКОЕ УПРАВЛЕНИЕ ПРИЖИМНЫМИ РОЛИКАМИ

Это обеспечивает безупречное позиционирование заготовки в процессе обработки. Настройка усилия прижима производится быстро и удобно с центрального пульта управления.

НАРУЖНЫЙ ДИАМЕТР ШПИНДЕЛЕЙ 50 ММ

Позволяет обрабатывать заготовки шириной 200 мм, использовать дисковые пилы.

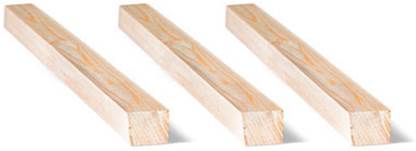

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

Характеристики

Основные
Производитель  QUADRO
Страна производительТайвань
Дополнительный сервис  Сервисное обслуживание
СостояниеНовое
Тип пилорамыМногопильная
