Копировально-фрезерный станок с верхним шпинделем МХ 506
Копировально-фрезерный станок с верхним шпинделем МХ 506В наличии
Цену уточняйте
+37529142-29-47
  • +375333191401
  • +375333191402
  • +375173740405
    факс
  • +375333191405
    Сервис и Запчасти

Описание

Вертикальный ход шпинделя (пневмоцилиндр), мм 75
Расстояние от шпинделя до колонны, мм 735
Размеры стола, мм 980х680
Вертикальный ход стола (механическое), мм 140
Угол наклона стола, град ± 45°
Частота вращения шпинделя, об/мин 10 000; 20 000
Мощность электродвигателя шпинделя, кВт 4
Габариты, мм 980х1350х1900
Масса станка, кг 630



НАЗНАЧЕНИЕ:

Станок предназначен для фрезерования прямолинейных и криволинейных контуров, пазов и гнезд, а также сверления и зенкования отверстий в мебельных и столярных заготовках.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется в столярно-строительном и мебельном производствах.

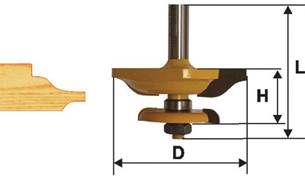

СХЕМА ОБРАБОТКИ:

Принцип работы:

Заготовка укладывается оператором на рабочий стол, при нажатии педаль управления пневмоцилиндр опускает вращающийся шпиндель в заготовку. Таким образом получаются отверстия. Для осуществления обработки заготовки по контуру оператор перемещает ее по копиру при опущенном и вращающемся шпинделе.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Шпиндель имеет вертикальное перемещение с приводом от пневмоцилиндра;
  • Высота обработки удобно настраивается с помощью револьверного упора на 6 позиций;
  • Высокоскоростной шпиндель 20 000 об/мин обеспечивает идеальное качество обработки;
  • В комплекте со станком цанга ½ дюйма и 3 сменных обкатных пальца;
  • Направляющую линейку со стола можно снять, а обкатной палец опустить под стол.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

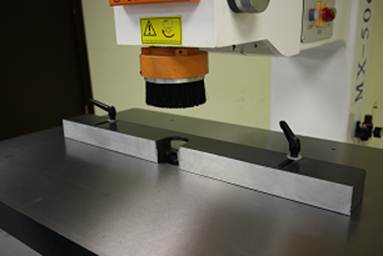

НАПРАВЛЯЮЩАЯ ЛИНЕЙКА

Для прямолинейной обработки на стол крепится направляющая линейка. При необходимости ее можно снять.

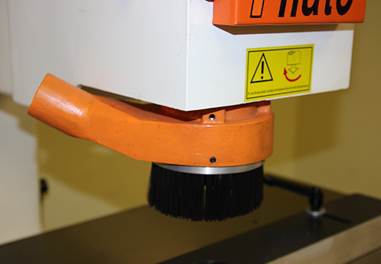

АСПИРАЦИОННЫЙ КОЖУХ

Необходим для эффективного удаления стружки из зоны резания. Входит в комплект поставки.

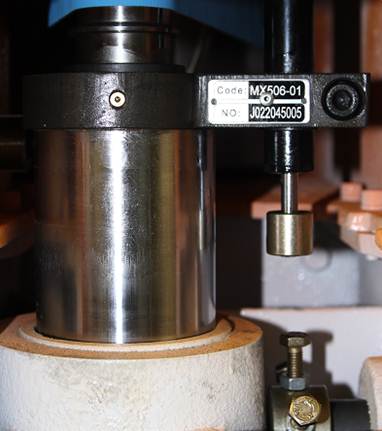

РЕВОЛЬВЕРНЫЙ УПОР

Регулировка высоты обработки с помощью револьверного упора на 6 позиций.

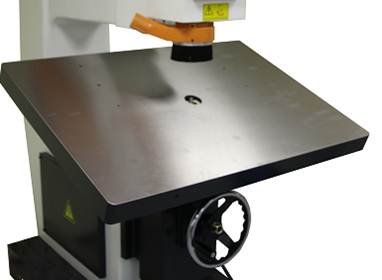

НАКЛОН СТОЛА

Для обработки заготовок под углом стол наклоняется на 45 град.

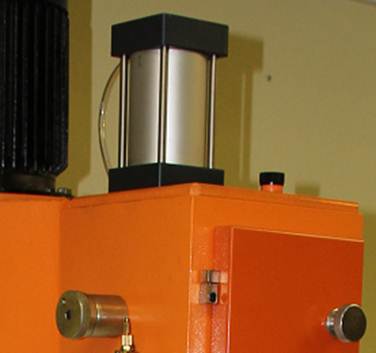

ПНЕВМОПРИВОД

Вертикальный ход шпинделя от пневмоцилиндра. Осуществляется с помощью нажатия на педаль.

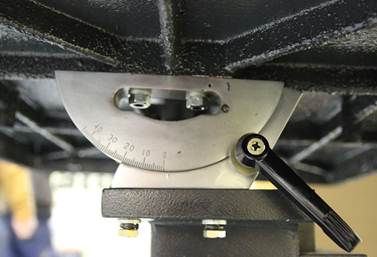

УГЛОВАЯ ШКАЛА

Угол наклона стола определяется по угловой шкале.

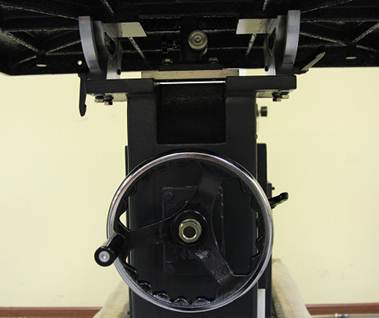

ПОДЪЕМ СТОЛА

Регулировка высоты стола с помощью маховика.


РЕГУЛИРОВКА ОБКАТНОГО ПАЛЬЦА

Палец при необходимости можно быстро убирать под стол.

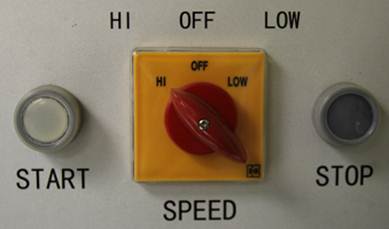

ПАНЕЛЬ УПРАВЛЕНИЯ

Понятная и удобная панель управления не требует высококвалифицированного оператора.

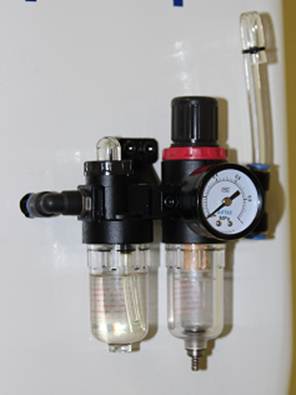

ПОДГОТОВКА ВОЗДУХА

Увеличивает долговечность пневмосистемы и предохраняет её от закисания.


ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



Примеры обрабатываемых деталей:

Дверные полотна, мебельные фасады.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

  • Цанга ½ дюйма;
  • Аспирационный кожух;
  • Инструкция по эксплуатации.

Характеристики

Основные
Страна производительКитай
Дополнительный сервис  Сервисное обслуживание
СостояниеНовое
Тип станкаФрезерно-гравировальный станок
