Копировально-фрезерный станок карусельного типа MX 71160

НАЗНАЧЕНИЕ:

Предназначены для высокопроизводительного изготовления филенок, сидений стульев, столешниц, криволинейных ножек стульев и столов, спинок стульев и других подобных изделий методом копирования по шаблону.

СХЕМА ОБРАБОТКИ:

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

• Круглый вращающийся стол;
• Тяжелая и мощная станина;
• Пневмоприжим над центром стола для фрезерования филенок, столешниц и т.п.;
• Комплект пневмоприжимов для фиксации ножек стульев и других криволинейных элементов. Данные прижимы расставляются по краю круглого стола;
• Высокая производительность.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

• Рабочий стол круглой формы, с установленным на нем шаблоном и заготовкой вращается вокруг своей оси;
• Для обкатки (фрезерования по периметру) плоских заготовок из листовых материалов, например филенок, сидений стульев, столешниц и т.п. заготовки фиксируются в центре стола пневмоприжимом, расположенным над центром стола;
• Для продольного фрезерования, например ножек стульев, ножек столов, спинок стульев и т.п. применяются специальные пневмоприжимы, устанавливаемые по краю круглого стола;

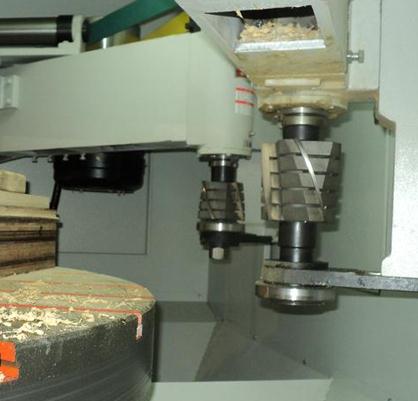

• Рабочие органы – фрезы, имеют ход к центру стола и обратно с помощью пневмоцилиндра. На одном валу с инструментом установлен копировальный подшипник, находясь под инструментом данный подшипник обкатывает шаблон, а инструмент над ним копирует форму шаблона на заготовке.

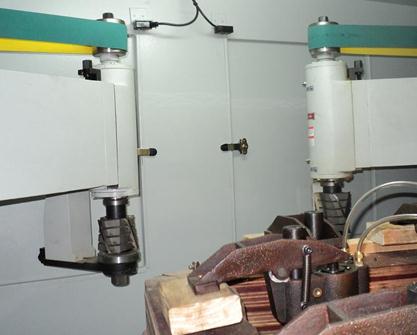

	Станки оснащены 2-мя фрезерными узлами. Для фрезерования определенного профиля необходимо установить соответствующие фрезы. На фрезерных узлах можно изменять направление вращения инструмента – попутное или встречное к заготовке.

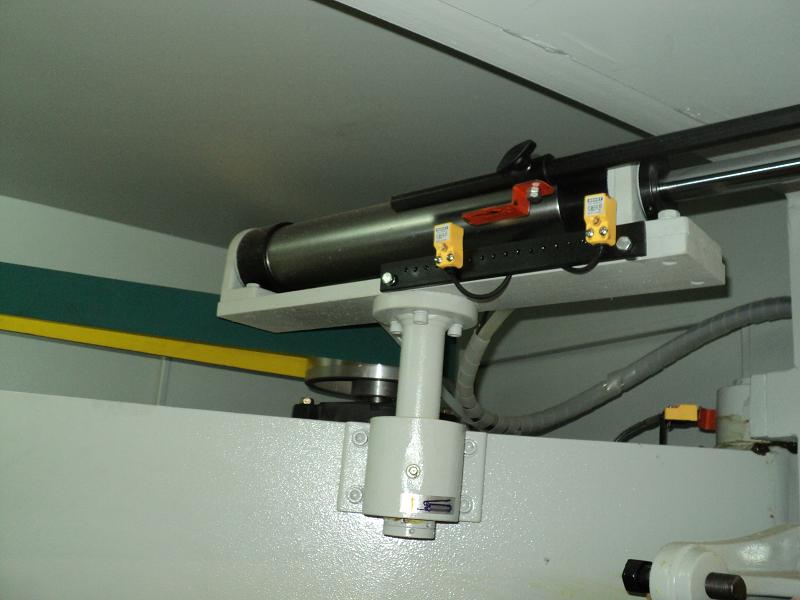

	Перемещение фрезерных узлов осуществляется под действием пневмоцилиндра.

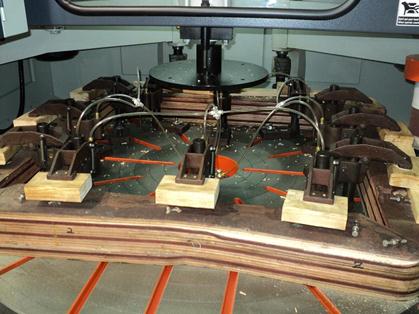

	При обработке ножек стульев шаблоны расставляются по краю круглого стола, прижим каждой заготовки осуществляется с помощью 2-х или 3-х пневмоприжимов (показано на фото). При обработке столешниц и сидений стульев используется пневмоприжим находящийся над центром стола, пневмоприжимы для ножек при этом снимаются.

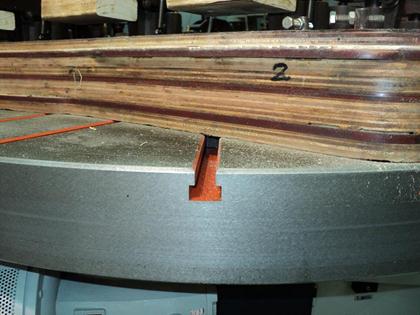

	Шаблоны и прижимы для ножек крепятся в Т-образные пазы на столе.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

Ножки стульев, спинки стульев и т.п.	Филенки, сиденья стульев, столешницы и т.п.	Вешалки и т.п. изделия
