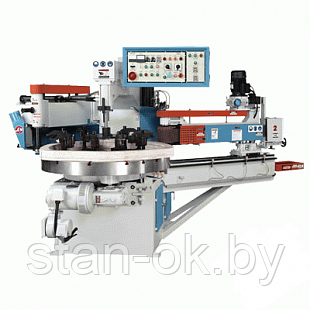

Копировально-фрезерный QUADRO LH-62, 72, 62-S, 72-S

НАЗНАЧЕНИЕ:

Производство стульев, столов, филенок и дверных царг.

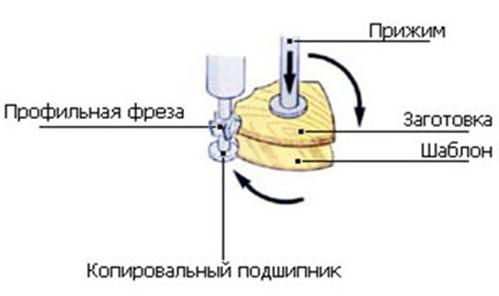

СХЕМА ОБРАБОТКИ:

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется в столярно- строительном и мебельном производстве.

ОСОБЕННОСТИ СТАНКОВ:

Станки сочетают в себе возможности тяжелых машин (LH-60, LH-80 и д.р.) и компактную структуру легких станков (LH-28, LH-40).

УСТРОЙСТВО СТАНКОВ:

• Рабочий стол круглой формы, с установленным на нем шаблоном и заготовкой вращается вокруг своей оси;
• Для обкатки (фрезерования по периметру) плоских заготовок, например сидений стульев, столешниц и т.п. заготовки фиксируются в центре стола пневмоприжимом, расположенным над центром стола;
• Для продольного фрезерования, например ножек стульев, ножек столов, спинок стульев и т.п. применяются специальные пневмоприжимы, устанавливаемые по периметру стола;
• Рабочий орган – фреза/шлиф. узел, имеет ход к центру стола и обратно с помощью пневмоцилиндра. На одном валу с инструментом установлен копировальный подшипник, находясь под инструментом данный подшипник обкатывает шаблон, а инструмент над ним копирует форму шаблона на заготовке.

ПРИНЦИП РАБОТЫ:

Столешницы, сиденья стульев и т.п. – для фрезерования таких заготовок в центре стола крепится шаблон требуемой формы, на шаблон укладывается заготовка и прижимается сверху центральным пневмоприжимом. Стол с заготовкой вращается – заготовка обрабатывается по всему периметру за один проход. Заготовки можно устанавливать пакетами (друг на друга).

Ножки стульев, спинки стульев и т.п. – для продольного фрезерования таких заготовок по периметру стола крепятся шаблоны, на шаблоны укладываются заготовки и фиксируются специальными пневмоприжимами расположенными так же по периметру стола. Стол вращается, за 1 оборот обрабатывается несколько заготовок (в зависимости от их размера). Во время данной операции стол не останавливается, оператор успевает снять обработанное изделие и установить на его место новую заготовку, т.к. прижим заготовок осуществляется автоматически – это позволяет добиться высокой производительности.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

• 8 пневмоприжимов для продольных заготовок (ножки стульев, царги);
• Центральный прижим для филенок, сидушек, столешниц;
• Пневмоподача шпинделя;
• Возможна обработка заготовок пакетами;
• Массивная станина.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

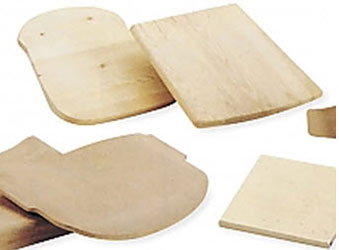

Ножки стульев, спинки стульев и т.п.	Сиденья стульев, столешницы и т.п.	Вешалки и т.п. криволинейные изделия

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

LH-62, LH-72:

• 1 фрезерный узел.

LH-62-S, LH-72-S:

• 1 фрезерный узел;
• 1 шлифовальный узел.

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

• Шпиндель 32, 40 мм.
