Копировально-фрезерный QUADRO LH-60, 80, 100, 120

НАЗНАЧЕНИЕ:

Предназначены для высокопроизводительного изготовления сидений стульев, столешниц, криволинейных ножек стульев и столов, спинок стульев и других подобных изделий методом копирования по шаблону.

СХЕМА ОБРАБОТКИ:

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется в столярно-строительном и мебельном производстве.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

• Круглый вращающийся стол;
• Тяжелая и мощная станина;
• Пневмоприжим над центром стола для фрезерования столешниц, сидений стульев и т.п.;
• Комплект пневмоприжимов для фиксации ножек стульев и других криволинейных элементов. Данные прижимы расставляются по краю круглого стола;
• Два фрезерных узла;
• Высокая производительность.

УСТРОЙСТВО СТАНКОВ:

• Рабочий стол круглой формы, с установленным на нем шаблоном и заготовкой вращается вокруг своей оси
• Для обкатки (фрезерования по периметру) плоских заготовок, например сидений стульев, столешниц и т.п. заготовки фиксируются в центре стола пневмоприжимом, расположенным над центром стола.
• Для продольного фрезерования, например ножек стульев, ножек столов, спинок стульев и т.п. применяются специальные пневмоприжимы, устанавливаемые по краю круглого стола.
• Рабочие органы – фрезы, имеют ход к центру стола и обратно с помощью пневмоцилиндра. На одном валу с инструментом установлен копировальный подшипник, находясь под инструментом данный подшипник обкатывает шаблон, а инструмент над ним копирует форму шаблона на заготовке.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	Станки оснащены двумя фрезерными узлами. Для фрезерования определенного профиля необходимо установить соответствующие фрезы.
	На фрезерных узлах можно изменять направление вращения инструмента – попутное или встречное к заготовке.
	Перемещение фрезерных узлов осуществляется под действием пневмоцилиндра.
	При обработке ножек стульев шаблоны расставляются по краю круглого стола, прижим каждой заготовки осуществляется с помощью 2-х или 3-х пневмоприжимов (показано на фото). При обработке столешниц и сидений стульев используется пневмоприжим находящийся над центром стола, пневмоприжимы для ножек при этом снимаются.
	Шаблоны и прижимы для ножек крепятся в Т-образные пазы на столе.

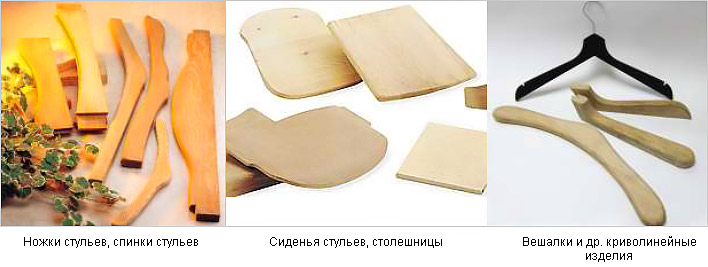

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ :

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

• 2 фрезерных шпинделя.
