Модель |
LH-60-4PS |
LH-80-4PS |
LH-100-4PS |
LH-120-4PS |
Размеры обрабатываемых заготовок, мм |
230-1520 |
300-2000 |
600-2540 |
710-3040 |
Диаметр стола, мм |
1160 |
1570 |
1820 |
2100 |
Скорость вращения стола, об/мин |
0,5-3 |
0,5-3 |
0,5-3 |
0,5-3 |
Диаметр шпинделя, мм |
30 |
30 |
30 |
30 |
Максимальный диаметр инструмента, мм |
200 |
200 |
200 |
200 |
Высота шпинделя, мм |
140 |
140 |
140 |
140 |
Скорость вращения шпинделя, об/мин |
8000 |
8000 |
8000 |
8000 |
Мощность привода вращения стола, кВт |
1,5 |
1,5 |
1,5 |
1,5 |
Мощность привода фрезы, кВт |
7,5х2 |
7,5х2 |
7,5х2 |
7,5х2 |
Мощность привода шлифовального узла, |
1,5х2 |
1,5х2 |
1,5х2 |
1,5х2 |
кВт |
|
|
|
|
Габаритные размеры, м |
2510х1658х |
3500х2175 |
4490х2692х |
5480х3232х |
|
1778 |
х1778 |
1878 |
1778 |
Масса, кг |
2400 |
3600 |
4000 |
4800 |
НАЗНАЧЕНИЕ:
Предназначены для высокопроизводительного изготовления сидений стульев, столешниц, криволинейных ножек стульев и столов, спинок стульев и других подобных изделий методом копирования по шаблону.
СХЕМА ОБРАБОТКИ:
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется в столярно-строительном и мебельном производстве.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Круглый вращающийся стол;
- Тяжелая и мощная станина;
- Пневмоприжим над центром стола для фрезерования столешниц, сидений стульев и т.п.;
- Комплект пневмоприжимов для фиксации ножек стульев и других криволинейных элементов. Данные прижимы расставляются по краю круглого стола;
- Модели 4PS - два фрезерных и два шлифовальных узла;
- Функция шлифовки одновременно с фрезерованием;
- Осцилляция шлифовальных лент;
- Высокая производительность.
УСТРОЙСТВО СТАНКОВ:
- Рабочий стол круглой формы, с установленным на нем шаблоном и заготовкой вращается вокруг своей оси
- Для обкатки (фрезерования по периметру) плоских заготовок, например сидений стульев, столешниц и т.п. заготовки фиксируются в центре стола пневмоприжимом, расположенным над центром стола.
- Для продольного фрезерования, например ножек стульев, ножек столов, спинок стульев и т.п. применяются специальные пневмоприжимы, устанавливаемые по краю круглого стола.
- Рабочие органы - фрезы и шлиф. узлы, имеют ход к центру стола и обратно с помощью пневмоцилиндра. На одном валу с инструментом установлен копировальный подшипник, находясь под инструментом данный подшипник обкатывает шаблон, а инструмент над ним копирует форму шаблона на заготовке.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
|

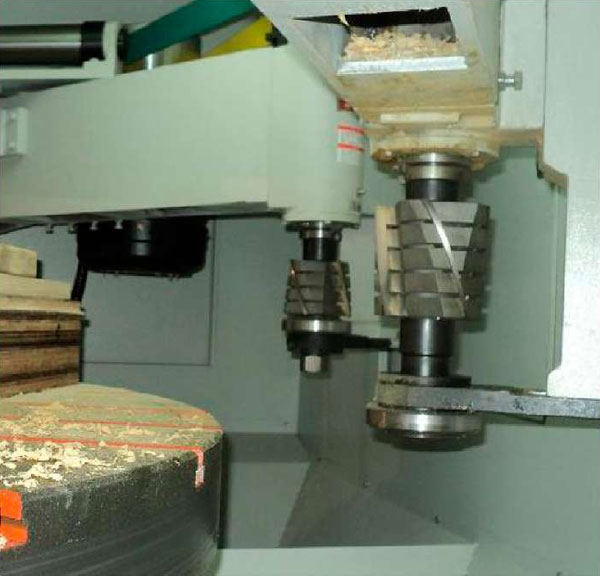

Станки оснащены двумя фрезерными узлами. Для фрезерования определенного профиля необходимо установить соответствующие фрезы. |
|
На фрезерных узлах можно изменять направление вращения инструмента - попутное или встречное к заготовке. |
|

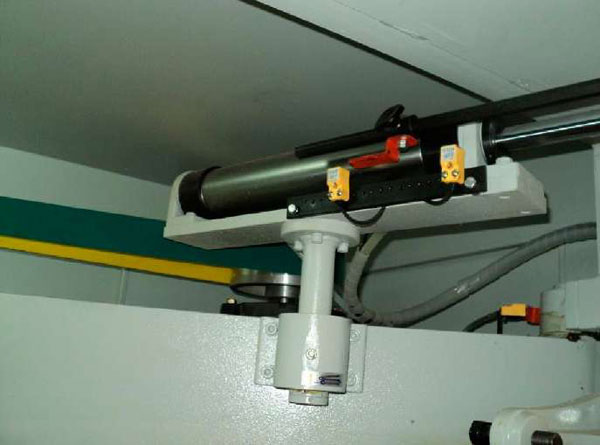

Перемещение фрезерных узлов осуществляется под действием пневмоцилиндра. |
|

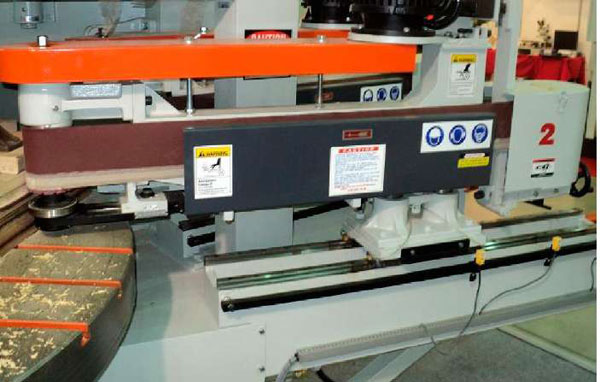

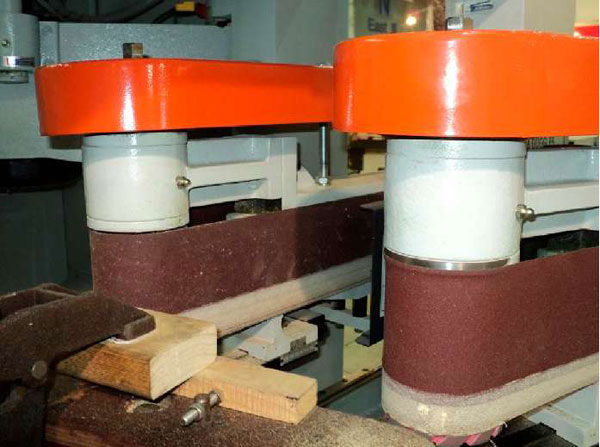

Станки оснащены 2-мя шлифовальными узлами. При использовании шлифовальных лент на 1-й узел рекомендуется ставить ленту крупной зернистости, на 2-й узел мелкой. Помимо шлиф. лент можно устанавливать: -профильные шлифовальные диски - для шлифования профилированных поверхностей -лепестковые щетки
Шлифовальные узлы оснащены осцилляцией для повышения ресурса ленты, равномерного её расхода, идеального качества шлифовки. |
|
Шлифовальные узлы перемещаются по высокоточным линейным направляющим. |
|

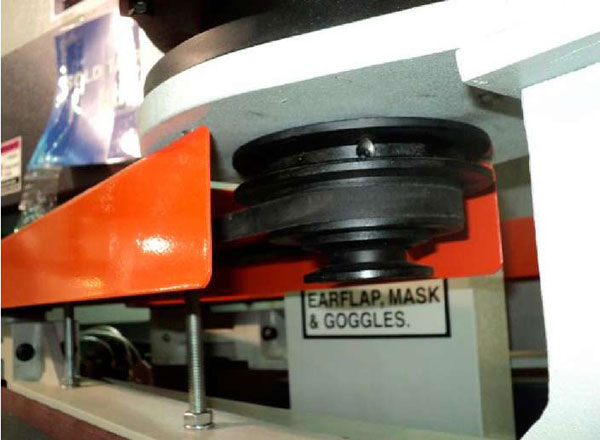

Скорость шлифовальной ленты удобно изменять с помощью ремней. Это позволяет подобрать необходимый режим шлифования для любого материала. |
|

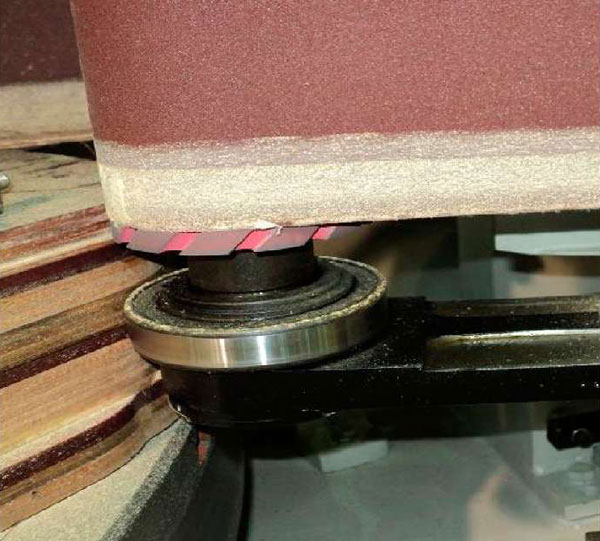

Все узлы перемещаются по копировальному ролику. |
|

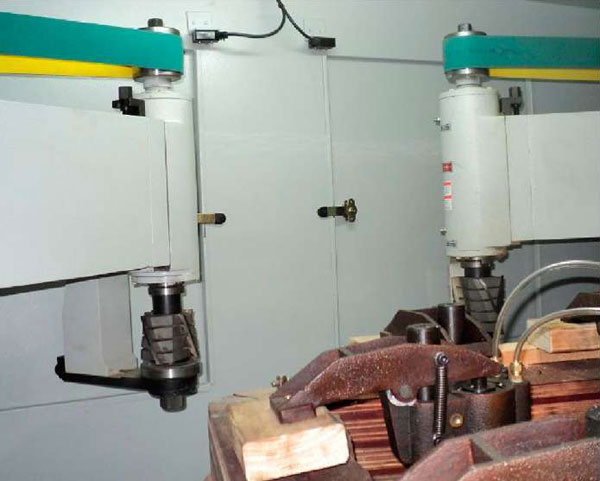

При обработке ножек стульев шаблоны расставляются по краю круглого стола, прижим каждой заготовки осуществляется с помощью 2- х или 3-х пневмоприжимов (показано на фото). При обработке столешниц и сидений стульев используется пневмоприжим находящийся над центром стола, пневмоприжимы для ножек при этом снимаются. |
|

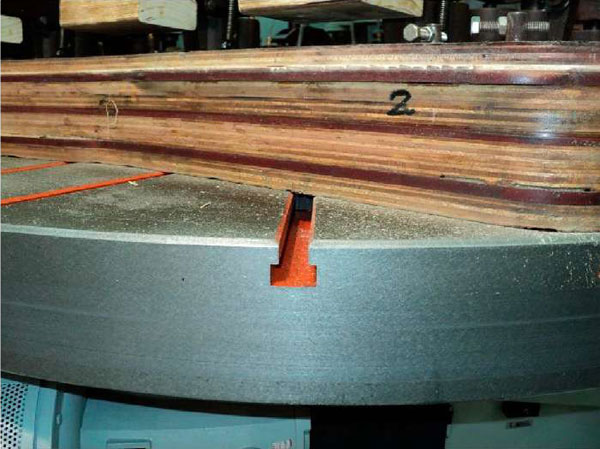

Шаблоны и прижимы для ножек крепятся в Т- образные пазы на столе. |
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
|
|
|
Ножки стульев, спинки стульев |
Сиденья стульев, столешницы |
Вешалки и др. криволинейные изделия |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
- 2 фрезерных узла и 2 шлифовальных узла.
