Станок шипорезный односторонний с узлом клеенанесения мод. "Beaver-16 AP"
Станок шипорезный односторонний с узлом клеенанесения мод. "Beaver-16 AP"В наличии
Цену уточняйте
+37529142-29-47
  • +375333191401
  • +375333191402
  • +375173740405
    факс
  • +375333191405
    Сервис и Запчасти

Описание

Размеры обрабатываемых заготовок, мм:

  • длина, наименьшая
  • наибольшая
  • ширина, наименьшая
  • наибольшая
  • толщина, наименьшая
  • наибольшая

150
1000
40
160
10
80
Размеры рабочего стола каретки, (длина х ширина), мм 650 х 500
Высота обработки заготовок, мм 160
Ширина пакета заготовок, наибольшая, мм 350
Привод подачи каретки гидропневматический
Скорость подачи, м/мин 6
Количество шпинделей, шт. 2
Диаметр торцовочной пилы, мм 250
Диаметр фрезы, мм 160
Диаметр фрезы посадочный, мм 50
Частота вращения шпинделей, об/мин:
пильного
фрезерного

2840
6750
Мощность электродвигателя привода пильного шпинделя, кВт 4
Мощность электродвигателя привода фрезерного шпинделя, кВт 11
Общая установленная мощность, кВт 15
Рабочее давление в пневмосистеме, МПа (кг/см2) 0,6 (6)
Габаритные размеры, мм:
длина
ширина
высота

2350
1450
1600
Масса, кг 1250



НАЗНАЧЕНИЕ:

Предназначен для обработки с двух сторон торцов брусков и нарезания на них зубчатых шипов, в соответствии с ГОСТом 19414-90 и других размеров, и нанесения клея на поверхность шипов для дальнейшего сращивания короткомерных брусков по длине на зубчатоклеевое соединение.

Цикл обработки заготовок осуществляется в автоматическом режиме. Может применяться в составе полуавтоматической линии сращивания по длине.

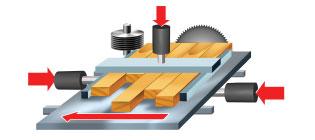

СХЕМА ОБРАБОТКИ:

Станок шипорезный односторонний с узлом клеенанесения мод. "Beaver-16/AP", схема обработки

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Идеально подходит для применения на малых и средних предприятиях и в цехах по производству высококачественных столярно-строительных изделий (в том числе и экспортного исполнения), клееного мебельного щита, погонажных изделий, клееного строительного бруса для деревянного домостроения, производству мебели и других деревообрабатывающих производствах.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Станок шипорезный односторонний с узлом клеенанесения мод. "Beaver-16/AP", массивная станина

Массивная станина.

Cтанина коробчатой формы и мощная балка для установки каретки, прошедшие специальную термообработку, обеспечивают высокую жесткость всей конструкции станка. Достигается долговечность эксплуатации станка без потери точностных параметров.

Станок шипорезный односторонний с узлом клеенанесения мод. "Beaver-16/AP", мощный рабочий стол

Мощный рабочий стол каретки.

Позволяет свести к минимуму вибрации при обработке и обеспечить надежное базирование пакета заготовок, что значительно повышает точность и качество обработанных шипов.

Станок шипорезный односторонний с узлом клеенанесения мод. "Beaver-16/AP", высокоточные линейные направляющие

Высокоточные линейные направляющие.

Перемещение каретки осуществляется по линейным высокоточным направляющим, изготовленным в Германии. Конструкция каретки обеспечивает отсутствие дополнительных изгибающих моментов, действующих на линейные направляющие, что способствует долговечности их эксплуатации. Обеспечивается высокая точность обработки шипов, что повышает качество сращенных плетей.

Станок шипорезный односторонний с узлом клеенанесения мод. "Beaver-16/AP", система подачи с регулировкой скорости возврата каретки

Система подачи с регулировкой скорости возврата каретки.

Подача заготовок в зону резания с помощью пневмоцилидра с гидрокомпенсатором позволяет плавно перемещать пакет заготовок при обработке и устанавливать увеличенную скорость возврата каретки в исходное положение. Обеспечивается сокращение цикла обработки заготовки и увеличение производительности станка.

Станок шипорезный односторонний с узлом клеенанесения мод. "Beaver-16/AP", надежный прижим пакет заготовок

Надежный прижим пакета заготовок.

Прижим пакета заготовок к боковой базовой плоскости двумя пневмоцилиндрами и верхний прижим к поверхности стола обеспечивают надежное базирование заготовок и высокую точность обработки шипов.

Станок шипорезный односторонний с узлом клеенанесения мод. "Beaver-16/AP", торцовочный узел с пилой и дробилкой

Торцовочный узел с пилой и дробилкой.

Осуществляет точную обработку торца заготовки с дроблением отрезаемого материала для полного удаления отходов через стружкоприемник аспирационной системы. Имеется возможность настройки пилы в зависимости от глубины обработки шипа с помощью точной трапецеидальной винтовой пары.

Станок шипорезный односторонний с узлом клеенанесения мод. "Beaver-16/AP", высокоточный фрезерный шпиндель

Высокоточный фрезерный шпиндель.

Применение в конструкции шпинделя высокооборотных сдвоенных радиально-упорных подшипников фирмы SKF позволяет обеспечить надежность и долговечность работы шпинделя и получить повышенную точность обработки шипов.

Станок шипорезный односторонний с узлом клеенанесения мод. "Beaver-16/AP", автоматическое смещение шпинделя

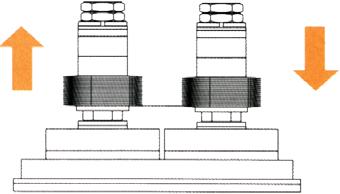

Автоматическое смещение шпинделя

Смещение шпинделя на 0.5 шага шипа при обработке второго торца заготовок. Для формирования шипов, которые при стыковке формируют плеть, равную ширине заготовки.

Станок шипорезный односторонний с узлом клеенанесения мод. "Beaver-16/AP", привод фрезерного шпинделя

Привод фрезерного шпинделя.

Привод фрезерного шпинделя для нарезания шипов осуществляется от стационарно установленного электродвигателя через плоскоременною передачу. Обеспечивается надежная работа станка при обработке пакета заготовок, не передается вибрация от двигателя на шпиндель, что гарантирует высокое качество обработки шипов, а также увеличенный ресурс шпиндельного узла.

Станок шипорезный односторонний с узлом клеенанесения мод. "Beaver-16/AP", точная настройка фрезерного шпинделя

Точная настройка фрезерного шпинделя.

Осуществляется с помощью маховика с фиксацией винтом, конической передачи и высокоточной трапецеидальной винтовой пары. Позволяет легко настроить фрезерный шпиндель с высокой точностью относительно базовой поверхности рабочего стола, что обеспечивает правильную геометрическую форму нарезаемого шипа.

Станок шипорезный односторонний с узлом клеенанесения мод. "Beaver-16/AP", узел для нанесения клея

Узел для нанесения клея (клеенамазка).

Осуществляет нанесение клея из клеевого бачка на обработанные шипы в процессе перемещения каретки в переднее положение в автоматическом режиме. Подъем клеевого вальца в рабочее положение производится пневмоцилиндром с последующим возвратом в исходное положение.

Станок шипорезный односторонний с узлом клеенанесения мод. "Beaver-16/AP", устройство смещения пакета заготовок

Устройство смещения пакета заготовок.

Осуществляет перемещение пакета заготовок с помощью пневмоцилиндра после обработки шипа в переднем положении каретки в горизонтальной плоскости. Исключается повторная обработка нарезанных шипов при прохождении мимо фрезы при обратном ходе каретки в исходное положение.

Станок шипорезный односторонний с узлом клеенанесения мод. "Beaver-16/AP", управление работой станка в автоматическом режиме

Управление работой станка в автоматическом режиме.

Осуществляется от педали при установке на пульте управления переключателя в режим автоматической работы, а также от кнопки, расположенной на верхней поверхности кронштейна прижимов. Обеспечивается удобство работы на станке и повышение производительности.

Станок шипорезный односторонний с узлом клеенанесения мод. "Beaver-16/AP", пульт управления станком

Пульт управления станком.

Эргономичная панель пульта управления, встроенная в дверцу электрошкафа, обеспечивает удобство управления станком при проведении наладочных работ.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



Характеристики

Основные
Производитель  Beaver
Страна производительКитай
Дополнительный сервис  Сервисное обслуживание
СостояниеНовое
