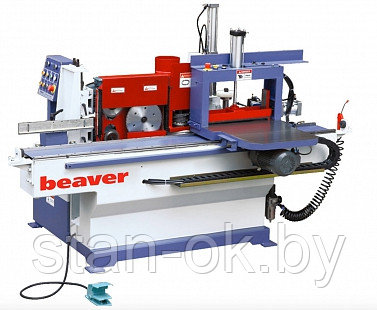

Станок шипорезный TSK 15ADS
Станок шипорезный TSK 15ADSВ наличии
Цену уточняйте
+37529142-29-47
  • +375333191401
  • +375333191402
  • +375173740405
    факс
  • +375333191405
    Сервис и Запчасти

Описание

Размеры обрабатываемых заготовок, мм:

  • длина, наименьшая
  • наибольшая
  • ширина, наименьшая
  • наибольшая
  • толщина, наименьшая
  • наибольшая

100
1000
40
150
20
80
Размеры рабочего стола каретки, (длина х ширина), мм 650 х 500
Высота обработки заготовок, мм 150
Ширина пакета заготовок, наибольшая, мм 450
Привод подачи каретки электромеханический
Скорость подачи, (бесступенчатая), м/мин 3 – 8
Количество шпинделей, шт. 2
Диаметр торцовочной пилы, мм 250
Диаметр фрезы, мм 160
Диаметр фрезы посадочный, мм 50
Частота вращения шпинделей, об/мин:
пильного
фрезерного

2840
6750
Встроенный узел клеенанесения, наличие +
Мощность электродвигателя привода пильного шпинделя, кВт 4
Мощность электродвигателя привода фрезерного шпинделя, кВт 11
Мощность электродвигателя подачи каретки, кВт 0,75
Мощность электродвигателей привода подрезных фрез, кВт 2 x 0,75
Общая установленная мощность, кВт 17,25
Рабочее давление в пневмосистеме, МПа (кг/см2) 0,6 (6)
Габаритные размеры, мм:
длина
ширина
высота

2350
1650
1450
Масса, кг 1300



НАЗНАЧЕНИЕ СТАНКА

Предназначен для обработки с двух сторон торцов брусков, нарезания на них зубчатых шипов, в соответствии с ГОСТ 19414-90 и других размеров для дальнейшего сращивания короткомерных брусков по длине на зубчато-клеевое соединение. Цикл обработки заготовок осуществляется в автоматическом режиме. Может применяться в составе полуавтоматической линии сращивания по длине.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Идеально подходит для применения на предприятиях и в цехах по производству высококачественных столярно-строительных изделий (в том числе и экспортного исполнения), клееного мебельного щита, погонажных изделий, клееного строительного бруса для деревянного домостроения, производству мебели и других деревообрабатывающих производствах.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ / ПРЕИМУЩЕСТВА

Массивная станина

Станина коробчатой формы и мощная балка для установки каретки, прошедшие специальную термообработку, обеспечивают высокую жесткость всей конструкции станка. Достигается долговечность эксплуатации станка без потери точностных параметров.

Подрезные пилы

Позволяют формировать заплечики на заготовках, при дальнейшем их использовании в производстве мебельного клееного щита. Имеют независимые электродвигателя.

Электроподача каретки

Подача осуществляется с помощью элетродвигателя, по системе зубчатая рейка с шестерней, что позволяет увеличить скорость обработки пакета заготовок и сводит к минимуму возможность перекоса стола.

Мощный рабочий стол каретки

Позволяет обеспечить надежную базовую поверхность для установки пакета заготовок и свести к минимуму вибрации при обработке, что значительно повышает точность и качество обработанных шипов.

Высокоточные линейные направляющие

Перемещение каретки осуществляется по усиленным линейным высокоточным направляющим, изготовленным в Германии. Конструкция каретки обеспечивает отсутствие дополнительных изгибающих моментов, действующих на линейные направляющие, что способствует долговечности их эксплуатации. Обеспечивается высокая точность обработки шипов, что повышает качество сращенных плетей.

Надежный прижим пакета заготовок

Прижим пакета заготовок к боковой базовой плоскости и верхний прижим к поверхности стола с помощью регулируемых пневмоцилиндров обеспечивают надежное базирование заготовок и высокую точность обработки шипов.

Торцовочный узел с пилой и дробилкой

Осуществляет точную обработку торца заготовки с дроблением отрезаемого материала для полного удаления отходов через стружкоприемник аспирационной системы. Имеется возможность настройки пилы в зависимость от глубины обработки шипа с помощью точной трапецеидальной винтовой пары.

Высокоточный фрезерный шпиндель

Применение в конструкции шпинделя высокоскоростных сдвоенных радиально-упорных подшипников фирмы SKF позволяет обеспечить надежность и долговечность работы шпинделя и получить повышенную точность обработки шипов.

Привод фрезерного шпинделя увеличенной мощности

Привод фрезерного шпинделя для нарезания шипов осуществляется от электродвигателя мощность 11 кВт, что обеспечивает надежную работу станка при обработке пакета заготовок. Стационарное крепление электродвигателя исключает передачу вибрации и нагрузок на шпиндель, что обеспечивает высокое качество обработки шипов, а также увеличенный ресурс шпиндельного узла.

Точная настройка фрезерного шпинделя

Осуществляется с помощью маховика, конической передачи и высокоточной трапецеидальной винтовой пары. Позволяет легко настроить фрезерный шпиндель с высокой точностью относительно базовой поверхности рабочего стола, что обеспечивает правильную геометрическую форму нарезаемого шипа.

Устройство смещения пакета заготовок

Осуществляет перемещение пакета заготовок с помощью пневмоцилиндра после обработки шипа в переднем положении каретки в горизонтальной плоскости. Исключается повторная обработка нарезанных шипов при прохождении мимо фрезы при обратном ходе каретки в исходное положение

Управление работой станка в автоматическом режиме

Осуществляется от педали при установке на пульте управления переключателя в режим автоматической работы, а также от кнопки, расположенной на верхней балке кронштейна прижимов. Обеспечивается удобство работы на станке и повышение производительности.

Пульт управления станком

Эргономичная панель пульта управления, встроенная в дверцу электрошкафа, обеспечивает удобство управления станком при проведении наладочных работ.



СХЕМА РАБОТЫ СТАНКА

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ

Характеристики

Основные
Производитель  Beaver
Страна производительКитай
Дополнительный сервис  Сервисное обслуживание
СостояниеНовое
