Станок шипорезный односторонний TSK 14M

Станок шипорезный односторонний TSK 14M
  • В наличии
  • Оптом и в розницу

Оптовые и розничные цены уточняйте

Станок шипорезный односторонний TSK 14M
Оптовые и розничные цены уточняйте
В наличииСтанок шипорезный односторонний TSK 14M
+37529142-29-47
  • +37533319-14-01
  • +37533319-14-02
  • +37517390-04-05 факс
  • +37533319-14-05 Сервис и Запчасти
+37529142-29-47
  • +37533319-14-01
  • +37533319-14-02
  • +37517390-04-05 факс
  • +37533319-14-05 Сервис и Запчасти
  • График работы
  • Адрес и контакты
Размеры обрабатываемых заготовок, мм:
длина, наименьшая

наибольшая

150

1000

ширина, наименьшая

наибольшая

40

140

толщина, наименьшая

наибольшая

10

80

Размеры рабочего стола каретки, (длина х ширина), мм 650 х 500
Высота обработки заготовок, мм 140
Ширина пакета заготовок, наибольшая, мм 350
Привод подачи каретки ручной
Количество шпинделей, шт. 2
Диаметр фрезы посадочный, мм 50
Частота вращения шпинделей, об/мин:

пильного

фрезерного



2840

6750

Встроенный узел клеенанесения, наличие -
Мощность электродвигателя привода пильного шпинделя, кВт 2,2
Мощность электродвигателя привода фрезерного шпинделя, кВт 7,5
Общая установленная мощность, кВт 9,7
Рабочее давление в пневмосистеме, МПа (кг/см2) 0,6 (6)

Габаритные размеры, мм:

длина

ширина

высота



1640

1600

1500

Масса, кг 900



НАЗНАЧЕНИЕ:

Предназначен для обработки с двух сторон торцов брусков, нарезания на них зубчатых шипов, в соответствии с ГОСТ 19414-90 и других размеров для дальнейшего сращивания короткомерных брусков по длине на зубчато-клеевое соединение.

Цикл обработки заготовок осуществляется в ручном режиме.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Идеально подходит для применения на предприятиях и в цехах по производству высококачественных столярно-строительных изделий (в том числе и экспортного исполнения), клееного мебельного щита, погонажных изделий, клееного строительного бруса для деревянного домостроения, производства мебели и других деревообрабатывающих производствах.

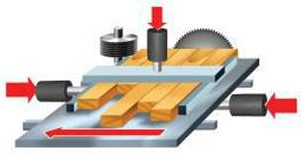

СХЕМА ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

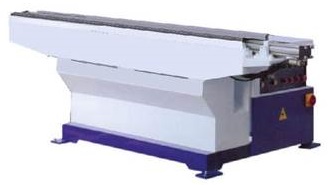

Массивная станина

Станина коробчатой формы и мощная балка для установки каретки, прошедшие специальную термообработку, обеспечивают высокую жесткость всей конструкции станка. Достигается долговечность эксплуатации станка без потери точностных параметров.

Облегченный рабочий стол каретки

Позволяет обеспечить надежную базовую поверхность для установки пакета заготовок и свести к минимуму вибрации при обработке, что значительно повышает точность и качество обработанных шипов, при этом имея более легкую конструкцию по сравнению с гидро- и пневмоподачей.

Высокоточные линейные направляющие

Перемещение каретки осуществляется по усиленным линейным высокоточным направляющим, изготовленным в Германии. Конструкция каретки обеспечивает отсутствие дополнительных изгибающих моментов, действующих на линейные направляющие, что способствует долговечности их эксплуатации. Обеспечивается высокая точность обработки шипов, что повышает качество сращенных плетей.

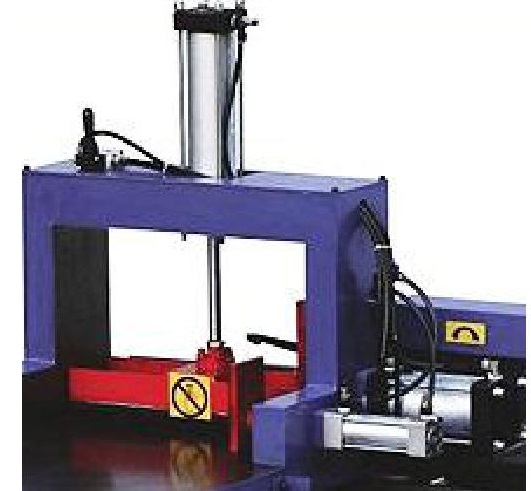

Надежный прижим пакета заготовок

Прижим пакета заготовок к боковой базовой плоскости и верхний прижим к поверхности стола с помощью регулируемых пневмоцилиндров обеспечивают надежное базирование заготовок и высокую точность обработки шипов.

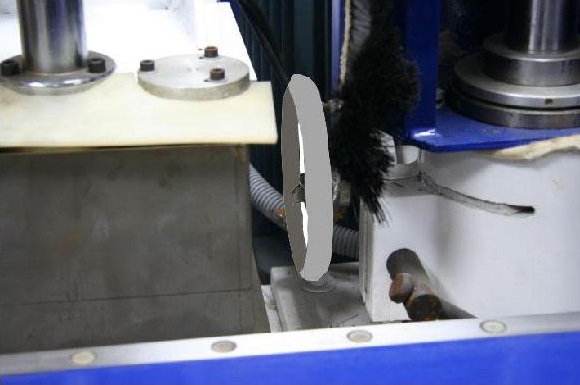

Торцовочный узел с пилой и дробилкой

Осуществляет точную обработку торца заготовки с дроблением отрезаемого материала для полного удаления отходов через стружкоприемник аспирационной системы.

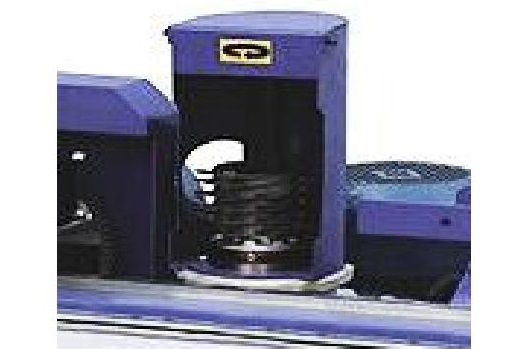

Высокоточный фрезерный шпиндель

Применение в конструкции шпинделя высокоскоростных сдвоенных радиально-упорных подшипников фирмы SKF позволяет обеспечить надежность и долговечность работы шпинделя и получить повышенную точность обработки шипов.

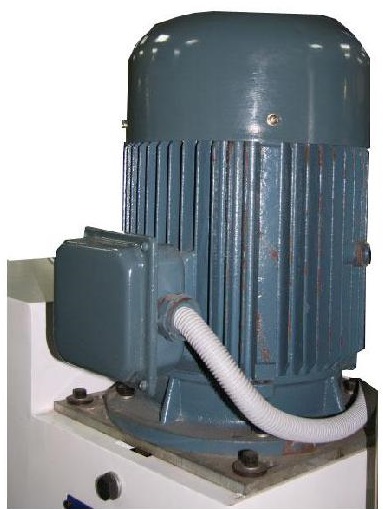

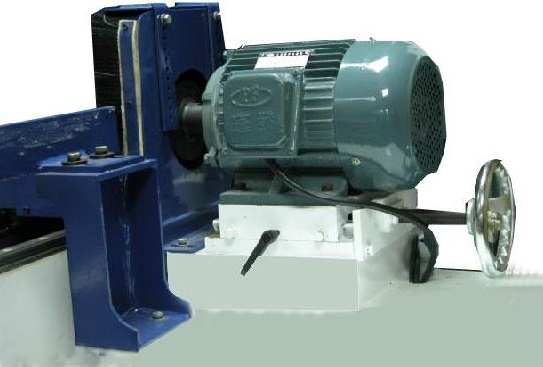

Привод фрезерного шпинделя

Привод фрезерного шпинделя для нарезания шипов осуществляется от электродвигателя мощность 7,5 кВт, что обеспечивает надежную работу станка при обработке пакета заготовок. Стационарное крепление электродвигателя исключает передачу вибрации и нагрузок на шпиндель, что обеспечивает высокое качество обработки шипов, а также увеличенный ресурс шпиндельного узла.

Точная настройка фрезерного шпинделя

Осуществляется с помощью маховика, конической передачи и высокоточной трапецеидальной винтовой пары. Позволяет легко настроить фрезерный шпиндель с высокой точностью относительно базовой поверхности рабочего стола, что обеспечивает правильную геометрическую форму нарезаемого шипа.

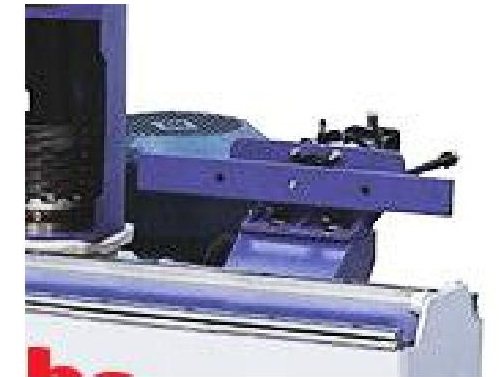

Устройство смещения пакета заготовок

Осуществляет перемещение пакета заготовок с помощью пневмоцилиндра после обработки шипа в переднем положении каретки в горизонтальной плоскости. Исключается повторная обработка нарезанных шипов при прохождении мимо фрезы при обратном ходе каретки в исходное положение.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:


Характеристики
Основные
Производитель  Beaver
Страна производительКитай
Дополнительный сервис  Сервисное обслуживание
СостояниеНовое
