Пресс для сращивания по длине (автомат) PSK 3100A, 4500A, 6000A, 9000A, 12000A

Пресс для сращивания по длине (автомат) PSK 3100A, 4500A, 6000A, 9000A, 12000A

Цену уточняйте

  • В наличии
  • Оптом и в розницу
Пресс для сращивания по длине (автомат) PSK 3100A, 4500A, 6000A, 9000A, 12000A
Пресс для сращивания по длине (автомат) PSK 3100A, 4500A, 6000A, 9000A, 12000AВ наличии
Цену уточняйте
+37529142-29-47
  • +375333191401
  • +375333191402
  • +375173740405
    факс
  • +375333191405
    Сервис и Запчасти
+37529142-29-47
  • +375333191401
  • +375333191402
  • +375173740405
    факс
  • +375333191405
    Сервис и Запчасти
Наименование параметров Модель
PSK 3100А PSK 4500А PSK 6000А PSK 9000А PSK 12000А
Длина прессуемой заготовки, наибольшая, мм 3100 4500 6000 9000 12000
Ширина прессуемой заготовки, мм:
- наименьшая
- наибольшая

40
150
(200, 250*)

40
150
(200, 250*)

40
150
(200, 250*)

40
150
(200, 250*)

40
150
(200, 250*)
Толщина прессуемой заготовки, мм:
- наименьшая
- наибольшая

10
80

10
80

10
80

10
80

10
80
Усилие прессования, кг 6000 6500 6500 6500 6500
Диаметр торцовочной пилы, мм 350 350 350 350 350
Такт работы пресса, сек 20 20 20 20 20
Частота вращения привода конвейера, об/мин 680 680 680 680 680
Частота вращения привода подающего ролика, об/мин 1350 1350 1350 1350 1350
Частота вращения привода торцовочной пилы, об/мин 2840 2840 2840 2840 2840
Частота вращения привода гидростанции, об/мин 1500 1500 1500 1500 1500
Мощность электродвигателя привода конвейера, кВт 0,75 0,75 0,75 0,75 0,75
Мощность электродвигателя подающих роликов, кВт 0,2 0,2 0,2 0,4 0,4
Мощность электродвигателя торцовочной пилы, кВт 2,2 2,2 2,2 2,2 2,2
Мощность электродвигателя привода гидростанции, кВт 2,2 4 4 4 4
Общая установленная мощность, кВт 5,15 7,15 7,15 7,35 7,35
Рабочее давление в пневмосистеме, МПа (кг/см2) 0,6 (6) 0,8 (8) 0,8 (8) 0,8 (8) 0,8 (8)
Рабочее давление в гидросистеме, МПа
(кг/см2)
6 - 12
(60-120)
6 - 16
(60-160)
6 - 16
(60-160)
6 - 16
(60-160)
6 - 16
(60-160)
Габаритные размеры, мм:
- длина
- ширина
- высота

4070
1320
1450

5700
1320
1480

7900
1320
1800

10820
1320
1480

13890
1320
1480
Масса, кг 1370 2000 2400 3200 4100

* - опционально

НАЗНАЧЕНИЕ:

Предназначен для продольного сращивания на зубчато-клеевое соединение в соответствии с ГОСТом 19414-90 короткомерных брусков из древесины с предварительно нарезанными шипами и нанесённым на них клеем.

На прессе осуществляются на двух позициях следующие операции в автоматическом режиме:

  • загрузка ламелей на первой позиции из магазина с предварительным наживлением;
  • торцовка в размер набранной плети;
  • передача во вторую зону пресса;
  • прессование плети для сращивания по длине;
  • выгрузка готовой плети из пресса.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Идеально подходит для применения на предприятиях и в цехах по производству клееных оконных брусков для производства оконных блоков, клееного мебельного и строительного щита, погонажных изделий, дверных блоков, клееного строительного бруса для деревянного домостроения, производству мебели и на других деревообрабатывающих производствах.

СХЕМА ОБРАБОТКИ:

Пресс для сращивания по длине (автомат) PSK 3100A, 4500A, 6000A, 9000A, 12000A, схема обработки Пресс для сращивания по длине (автомат) PSK 3100A, 4500A, 6000A, 9000A, 12000A, схема обработки Пресс для сращивания по длине (автомат) PSK 3100A, 4500A, 6000A, 9000A, 12000A, схема обработки Пресс для сращивания по длине (автомат) PSK 3100A, 4500A, 6000A, 9000A, 12000A, схема обработки



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Пресс для сращивания по длине (автомат) PSK 3100A, 4500A, 6000A, 9000A, 12000A, схема обработки, станина с усиленными стойками позиции прессования Станина с усиленными стойками позиции прессования

Cтанина коробчатой формы, прошедшая специальную термообработку, обеспечивает высокую жесткость всей конструкции пресса. Усиленные боковые стойки и балка на позиции прессования, предназначенные для крепления гидроцилиндра и верхнего прижима, обеспечивают восприятие высокого усилия прессования без деформации пресса.
Достигается долговечность эксплуатации пресса без потери точностных параметров.
Пресс для сращивания по длине (автомат) PSK 3100A, 4500A, 6000A, 9000A, 12000A, схема обработки, двухпозиционный рабочий стол Двухпозиционный рабочий стол

На первой позиции рабочего стола осуществляется набор плети до жесткого упора с конечным выключателем. После торцовки в размер плеть передается на вторую позицию прессования, освобождая первую позицию для дальнейшего набора плети во время цикла опрессовки. Обеспечивается значительное сокращения общего цикла обработки заготовок и повышение производительности пресса.
Пресс для сращивания по длине (автомат) PSK 3100A, 4500A, 6000A, 9000A, 12000A, схема обработки, конвейер подачи ламелей из магазина Конвейер подачи ламелей из магазина

Осуществляет непрерывную подачу ламелей из магазина на первую позицию с помощью конвейерной ленты. Конвейер подачи оснащен перенастраиваемыми боковыми направляющими, обеспечивающими надежную ориентацию заготовок в процессе перемещения с большой скоростью.
Пресс для сращивания по длине (автомат) PSK 3100A, 4500A, 6000A, 9000A, 12000A, схема обработки, механизм предварительного наживления ламелей Механизм предварительного наживления ламелей

Подача ламелей с предварительным наживлением на минишип в пресс сращивания осуществляется с помощью приводных рифленых вальцов с пневматическим прижимом верхних вальцов. Обеспечивается беспрерывная подача и надежное формирование плети из ламелей с предварительным натягом, что гарантирует точную отрезку плети на заданный размер.
Пресс для сращивания по длине (автомат) PSK 3100A, 4500A, 6000A, 9000A, 12000A, схема обработки, торцовочный узел Торцовочный узел

Торцовочная пила установлена на шпинделе с высокоточными подшипниками и приводом от электродвигателя через клиноременную передачу. Подача пилы для отрезки набранной плети в размер осуществляется пневмоцилиндром с регулировкой скорости перемещения. Обеспечивается плавный подъем и ускоренный возврат узла в исходное положение, что сокращает время цикла на данной операции.
Пресс для сращивания по длине (автомат) PSK 3100A, 4500A, 6000A, 9000A, 12000A, схема обработки, ограждение пилы и прижим плети Ограждение пилы и прижим плети

Ограждение пилы в зоне торцовки обеспечивает безопасность работы и выполняет функцию прижима набранной плети в процессе торцовки. Перемещение осуществляется с помощью пневмоцилиндра.
Пресс для сращивания по длине (автомат) PSK 3100A, 4500A, 6000A, 9000A, 12000A, схема обработки, боковой ограничитель плети в зоне набора Боковой ограничитель плети в зоне набора

Зона набора плети ограничивается боковой базовой линейкой и ограничительной балкой, настраиваемой, в зависимости от ширины заготовок, с помощью маховика и реечной передачи. Подъем и опускание балки осуществляется пневмоцилиндрами. На ограничительной балке имеются верхние прижимные плоские пружины. Обеспечивается более точное формирование плети по ширине и снижение припуска на дальнейшую обработку.
Пресс для сращивания по длине (автомат) PSK 3100A, 4500A, 6000A, 9000A, 12000A, схема обработки, сталкиватель плети в зону прессования Сталкиватель плети в зону прессования

Перемещение набранной плети после торцовки в размер на позицию прессования осуществляется сталкивателем с приводом от пневмоцилиндров. Синхронизация движения линейки сталкивателя происходит с помощью реечной передачи.
Пресс для сращивания по длине (автомат) PSK 3100A, 4500A, 6000A, 9000A, 12000A, схема обработки, дополнительный пневмоцилиндр прижима коротких ламелей в зоне прессования Дополнительный пневмоцилиндр прижима коротких ламелей в зоне прессования

Остающиеся после торцовки в размер короткие ламели досылаются и прижимаются к упору в зоне опрессовки с помощью дополнительного пневмоцилиндра с упором.
Пресс для сращивания по длине (автомат) PSK 3100A, 4500A, 6000A, 9000A, 12000A, схема обработки, боковой прижим плети Боковой прижим плети

Прижим, перемещенной в зону прессования плети, осуществляется боковой линейкой с помощью пневмоцилиндров по всей плоскости заготовки к выдвижному упору. Обеспечивается надежное базирование плети.
Пресс для сращивания по длине (автомат) PSK 3100A, 4500A, 6000A, 9000A, 12000A, схема обработки, верхний прижим плети Верхний прижим плети

Прижим плети в зоне прессования сверху осуществляется мощной балкой с помощью пневмоцилиндров. Обеспечивается надежная фиксация плети по пласти в процессе прессования с достаточно большим усилием.
Пресс для сращивания по длине (автомат) PSK 3100A, 4500A, 6000A, 9000A, 12000A, схема обработки, мощный гидроцилидр прессования Мощный гидроцилиндр прессования

Сращивание плетей по длине осуществляется с помощью гидроцилиндра прессования. Обеспечивается передача необходимого усилия на заготовки с заданным удельным давлением, настраиваемым на гидростанции. Обеспечивается сращивание по длине на минишип.
Пресс для сращивания по длине (автомат) PSK 3100A, 4500A, 6000A, 9000A, 12000A, схема обработки, прессование двух заготовок одновременно Прессование двух заготовок одновременно (кроме PSK 3100A).

За счет промежуточного выдвижного упора, расположенного на зубчатой рейке боковой базовой линейки в зоне набора, имеется возможность получать две сращенные плети различной длины с промежуточной торцовкой.
Пресс для сращивания по длине (автомат) PSK 3100A, 4500A, 6000A, 9000A, 12000A, схема обработки, встроенная гидростанция Встроенная гидростанция

Удобно встроенная в станину гидростанция с аппаратурой управления и регулирования обеспечивает надежную работу пресса и удобство его транспортирования и монтажа.
Пресс для сращивания по длине (автомат) PSK 3100A, 4500A, 6000A, 9000A, 12000A, схема обработки, пульт управления прессом Пульт управления прессом

Эргономичный пульт управления, расположенный в зоне работы оператора, обеспечивает удобство наладки и управления работой пресса.

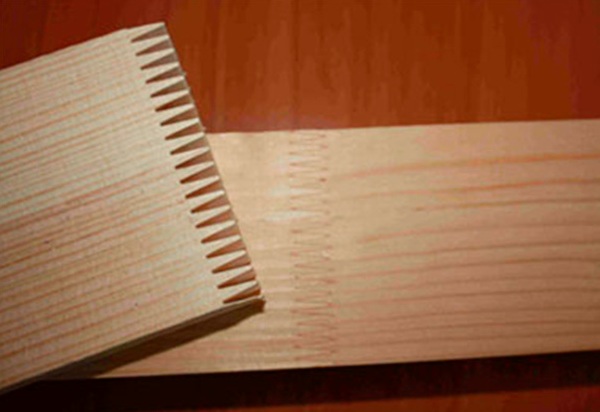

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

Характеристики
Основные
Производитель  Beaver
СостояниеНовое
Дополнительный сервис  Сервисное обслуживание
Страна производительКитай
Информация для заказа
  • Цена: Цену уточняйте
