Автоматический торцовочный станок CFS-100
Автоматический торцовочный станок CFS-100В наличии
Цену уточняйте
+37529142-29-47
  • +375333191401
  • +375333191402
  • +375173740405
    факс
  • +375333191405
    Сервис и Запчасти

Описание

Максимальная скорость подачи, м/мин 80
Количество резов пилы, резов/мин 80
Точность реза, мм 1,0
Мощность электродвигателя пилы, кВт 7,3
Частота вращения пильного шпинделя, об/мин 3300
Диаметр пильного диска, мм 455
Посадочный диаметр пильного диска, мм 30
Минимальная длина между  метками, мм 20
Давление воздуха, кг/см2:
- станка
- системы удаления дефектов

5-6
7-9

* Ширину и толщину обрабатываемых заготовок смотреть на диаграмме работы станка!

НАЗНАЧЕНИЕ:

Предназначен для вырезки дефектов (сучков, смоляных карманов и т.п.) из обрезных досок. На станке производится как вырезка дефектных мест так и резка заготовок на запрограммированные длины.

СХЕМА ОБРАБОТКИ



Станок торцовочный проходного типа CFS - 100, Схема обработки

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется перед линией сращивания на предприятиях и в цехах по производству столярных и погонажных изделий, мебели, клееных изделий из древесины, для деревянного домостроения и на других деревообрабатывающих предприятиях.

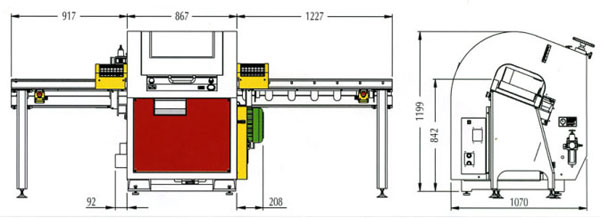

СХЕМА ГАБАРИТНЫХ РАЗМЕРОВ СТАНКА

Станок торцовочный проходного типа CFS - 100, схема габаритных размеров станка

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Программное обеспечение линии позволяет использовать одну или сочетание нескольких программ раскроя и оптимизации;
  • Сенсорный дисплей позволяет просто и быстро вносить корректировки и данные в рабочую программу оптимизации;
  • Легкость и простота в эксплуатации и техническом обслуживании.

ПРИНЦИП РАБОТЫ:

Предварительно оператором с помощью люминесцентного мелка наносятся метки на заготовке в том месте, где требуется вырезка дефектов (сучков, смоляных карманов и т.п.). Подача обрезной доски происходит справа налево при помощи приводного транспортера. Обрезка осуществляется по меткам с помощью автоматического торцовочного станка с функцией вырезки дефектов и с позиционирующим устройством. Метки считываются с помощью установленного на станке фотоэлемента.

РАБОЧИЕ РЕЖИМЫ (ПРОГРАММЫ)

1. Режим фиксированной длины реза

Станок торцовочный проходного типа CFS - 100, Режим фиксированной длины реза

2. Режим последовательного резания (10 вариантов памяти размеров торцовки)

Станок торцовочный проходного типа CFS - 100, Режим последовательного резания. 10 вариантов памяти размеров торцовки

3. Режим двусторонней обрезки с маркировкой линий

Станок торцовочный проходного типа CFS - 100, Режим двусторонней обрезки с маркировкой линий

4. Фиксированной длины реза с маркировкой линий

Станок торцовочный проходного типа CFS - 100, Фиксированной длины реза с маркировкой линий

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

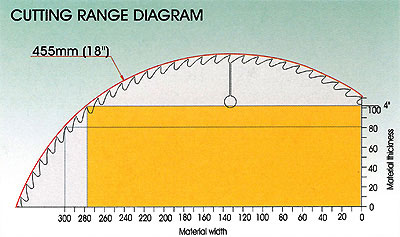

ДИАГРАММА РАБОТЫ СТАНКА

Станок торцовочный проходного типа CFS - 100, диаграмма работы станка

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

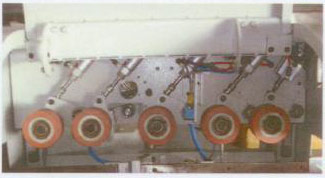

Приводные нижние вальцы – 5 шт. иверхние обрезиненные – 5 шт. обеспечивают надежную подачузаготовок в зону обработки. Оптимальную настройку позволяютпроизвести прижимные пневмоцилиндры.

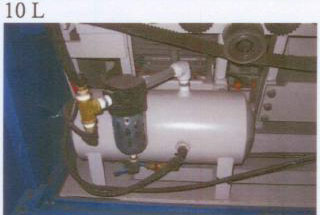

Ресивер, емкостью, 10 литров входит в базовую комплектацию.

Он необходим для бесперебойной работы механизма подъема пилы при большомколичестве резов в единицу времени.



Характеристики

Основные
Производитель  QUADRO
Страна производительТайвань
Дополнительный сервис  Сервисное обслуживание
СостояниеНовое
Дополнительные параметры
Подача заготовки   Автоматическая

Информация для заказа

  • Цена: Цену уточняйте
