Форматно-раскроечный станок GRIGGIO Unica 500E
Форматно-раскроечный станок GRIGGIO Unica 500EВ наличии
Цену уточняйте
+37529142-29-47
  • +375333191401
  • +375333191402
  • +375173740405
    факс
  • +375333191405
    Сервис и Запчасти

Описание

Модель Unica 500E
Размер каретки
Unica 500 / 2600, мм 385 x 2600
Unica 500 / 3200, мм 385 x 3200
Unica 500 / 3800, мм 385 x 3800
Unica 500 / 4300, мм 385 x 4300
Длина раскроя
При длине каретки 2600 мм, мм 2700
При длине каретки 3200 мм, мм 3260
При длине каретки 3800 мм, мм 3870
При длине каретки 4300 мм, мм 4370
Диаметр основной пилы, мм 450
Диаметр подрезной пилы, мм 125
Частота вращения пильного вала, об / мин 3000 / 4000 / 5000 / 6000
Высота реза при 90 °, мм 155
Высота реза при 45 °, мм 105
Угол наклона пилы
Unica 500 - Unica 500 E- DIGIT 1, ° 0 - 46
DIGIT 2 - DIGIT 3 PROGRAM, ° -1 ... +46
Ширина реза
Unica 500 - Unica 500 E, мм 1250
DIGIT, PROGRAM, мм 1500
Диаметр аспирационных отверстий (2 шт), мм 120
Мощность, кВт 5.5
Габаритные размеры:
UNICA 500
Длина, мм 3300
Ширина, мм 3360
Высота, мм 930
UNICA 500 в упаковке
Длина, мм 3400
Ширина, мм 1200
Высота, мм 1115
UNICA 500 DIGIT
Длина, мм 3300
Ширина, мм 3925
Высота, мм 930
UNICA 500 DIGIT в упаковке
Длина, мм 3400
Ширина, мм 1200
Высота, мм 1115
+ DIGIT
Длина, мм 2000
Ширина, мм 300
Высота, мм 300
UNICA 500 PROGRAM
Длина, мм 3300
Ширина, мм 4055
Высота, мм 930
UNICA 500 PROGRAM в упаковке
Длина, мм 3400
Ширина, мм 1200
Высота, мм 1115
+ PROGRAM
Длина, мм 1900
Ширина, мм 1800
Высота, мм 600
Вес
UNICA 500, кг 980
DIGIT, кг 1120
PROGRAM, кг 1290



НАЗНАЧЕНИЕ:

Предназначен для штучного и пакетного раскроя плитных материалов, в том числе облицованных ламинатом. Станок спроектирован для использования в тяжелых условиях работы, отлично зарекомендовал себя в крупносерийном и массовом производстве. Его отличает высочайшая надежность и большой запас прочности.

Длинная алюминиевая каретка и широкий поперечный стол позволяют устанавливать листы большого формата и перемещать их относительно пильного механизма. Конструкция пильного узла позволяет раскраивать листы ламинированного ДСП без сколов.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Широко используются на средних и крупных мебельных и столярных производствах для изготовления корпусной мебели.

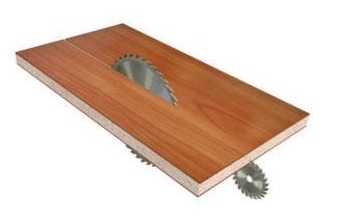

СХЕМА ОБРАБОТКИ:







КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Форматно-раскроечный станок GRIGGIO Unica 500, Роликовая каретка

Роликовая каретка
Перемещение каретки осуществляется за счет тройных роликов по высокоточным закаленным направляющим. С помощью третьего ролика возможно максимально использовать опорную площадь верхней части для устойчивости каретки. Роликовая конструкция каретки обеспечивает ее большую грузоподъемность и износоустойчивость.

Форматно-раскроечный станок GRIGGIO Unica 500, Литой корпус пильного узла

Литой корпус пильного узла
Обеспечивает высокую жесткость, виброустойчивость и надежность станка. Перемещение пильного узла происходит по высокоточным линейным направляющим, что обеспечивает отсутствие вибрации и максимальную надежность при длительной эксплуатации.

Форматно-раскроечный станок GRIGGIO Unica 500, Четырехскоростной шкив

Четырехскоростной шкив
Установлен по центру шпинделя между двумя подшипниками, что гарантирует легкую замену ремня, отсутствие вибраций и более длительный срок службы подшипников. Удлиненный шпиндель поддерживается двумя подшипниками с правой и с левой стороны.

Форматно-раскроечный станок GRIGGIO Unica 500, Регулировка скорости основной пилы

Регулировка скорости основной пилы
Удобная система регулировки скорости основной пилы на рабочем столе позволяет за 3-5 секунд изменить частоту вращения пильного диска. При этом не требуется применение дополнительных инструментов.

Форматно-раскроечный станок GRIGGIO Unica 500, Подрезной узел

Подрезной узел
Подрезной узел оснащен электрической регулировкой (2 оси -стандарт, 3 оси - опция для всех моделей) обеспечивает удобство работы и точность позиционирования. При включении станка поднимается, при выключении опускается под стол.

Форматно-раскроечный станок GRIGGIO Unica 500, Аспирационная система

Аспирационная система
Как основной, так и подрезной узлы имеют независимую друг от друга систему аспирации. Благодаря этому обеспечивается эффективное удаление стружки из рабочей зоны.

Форматно-раскроечный станок GRIGGIO Unica 500, Телескопическая линейка Телескопическая линейка
Предназначена для замера крупногабаритных листов пиломатериалов и представляет собой алюминиевый профиль закрытой структуры с сечением 105х80. Данная конструкция обеспечивает точность замеров и исключает скручивание линейки, что обеспечивает жесткость конструкции и точность замера.
Форматно-раскроечный станок GRIGGIO Unica 500, Упор-флажок

Упор-флажок
Упор-флажок с быстрым выбором 5 положений обеспечивает считывание размеров по подсвеченной шкале (эксклюзив Griggio). Это дает удобство и быстроту работы оператора.

Форматно-раскроечный станок GRIGGIO Unica 500, Телескопический суппорт

Телескопический суппорт
Увеличенное плечо телескопического суппорта гарантирует максимальную устойчивость каретки и точность реза.

Форматно-раскроечный станок GRIGGIO Unica 500, Позиционированная наклонная линейка

Позиционирование наклонной линейки (опция)
Каретка оснащена приспособлением для быстрого позиционирования наклонной линейки на 90- 5- 10 -15 - 20 - 22,5 -25 - 30 - 35 - 40 - 45 град. с компенсацией положения линейки, в зависимости от угла наклона.

Форматно-раскроечный станок GRIGGIO Unica 500, Приставка для параллельных разрезов

Приставка для параллельных разрезов (опция)
Позволяет производить строго параллельные резы на обрабатываемом листе большой длины.

Форматно-раскроечный станок GRIGGIO Unica 500, Цифровые индекаторы на линейках

Цифровые индикаторы на линейках (опция)
Позволяют с высокой точностью (до 0,1 мм) устанавливать размеры раскроя заготовок по длине и ширине.

Форматно-раскроечный станок GRIGGIO Unica 500, Салазки на каретках

Салазки на каретке (опция)
Дополнительная конструкция салазок на каретке позволяет надежно базировать крупногабаритные детали, что дает высокое качество распила и соблюдение геометрии распила.

Форматно-раскроечный станок GRIGGIO Unica 500, Двойной упор

Двойной упор (опция)
Предназначен для распила заготовок под углом 45 градусов и обеспечивает точность соблюдения углов при пилении.

Форматно-раскроечный станок GRIGGIO Unica 500, Дополнительная линейка для пиления под углом

Дополнительная линейка для пиления под углом (опция)
Обеспечивается точный распил заготовок под углом, что значительно расширяет технологические возможности станка.

Форматно-раскроечный станок GRIGGIO Unica 500, Эксцентриковый винтовой прижим

Эксцентриковый винтовой прижим (опция)
Обеспечивает надежную фиксацию небольших заготовок.

Форматно-раскроечный станок GRIGGIO Unica 500, Параллельный боковой упор с точной регулировкой

Параллельный боковой упор с точной регулировкой (опция)
Предназначен для установки размера обработки от пилы до плоскости линейки (которая крепится на боковом упоре). Благодаря дополнительной ручке точной регулировки обеспечивается точность геометрических размеров.

Форматно-раскроечный станок GRIGGIO Unica 500, Пневмоприжимная балка

Пневмоприжимная балка (опция)
Осуществляет надежную фиксацию единичной заготовки или пакета заготовок. Длина пневмоприжимной балки 3200 мм, максимальный размер распиливаемой заготовки 3050 мм. Балка оснащена приводом от пневмоцилиндров.

Характеристики

Основные
Производитель  Griggio
Страна производительИталия
Дополнительный сервис  Сервисное обслуживание
СостояниеНовое

Информация для заказа

  • Цена: Цену уточняйте
