Форматно-раскроечный станок FILATO FL-3200L

Диаметр патрубка стружкоприемника,

пильного узла / ограждения основной пилы, мм

100 / 60

Массивная станина

Основной всех узлов и элементов станка является массивная станина, которая гарантирует отсутствие вибраций и обеспечивает стабильную работу и огромный ресурс станка.

Способ крепления каретки

Базовые поверхности станины, обработанные за один установ, позволяют легко установить на них каретку. Данная конструкция не требует регулировки относительно основного стола, облегчает монтаж (каретка крепится 3‑мя винтами) и не требует дополнительных регулировок в дальнейшем.

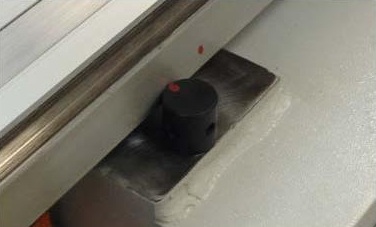

Шариковая каретка

Благодаря широкой опорной поверхности и закаленным металлическим шарикам большого диаметра является лучшей каретка в своем классе.

Есть возможность фиксации каретки в любом положении с шагом 20 мм.

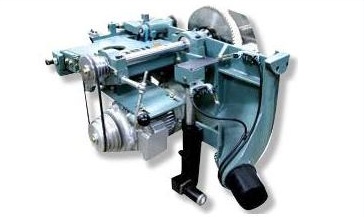

Литой пильный узел

Литой корпус пильного узла обеспечивает высокую жесткость, виброустойчивость и надежность станка. Пильный узел жестко смонтирован со станиной станка, что существенно снижает вибрацию узлов.

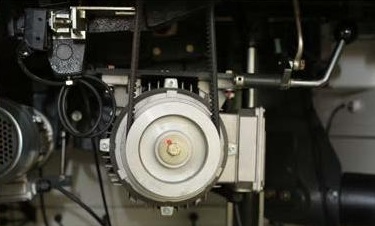

Быстрая смена частоты вращения основной пилы

Благодаря длинному валу основной пилы в станке реализована система быстрой смены частоты вращения основной пилы. Оператору достаточно в считанные секунды открыть крышку станины и потянуть рычаг для ослабления приводных ремней, после чего можно изменить скорость вращения или заменить износившиеся ремни. Привод основной пилы осуществляется посредством двух клиновых ремней, что увеличивает ресурс самих ремней более чем в два раза.

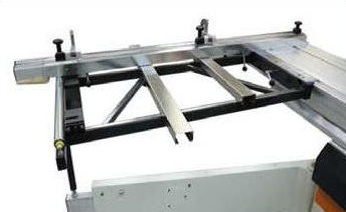

Жестко фиксированная поперечная линейка

Поперечная линейка станка жестко фиксируется к поддерживающему столу в двух точках под углом 90 градусов к линии пропила. Настраивается единожды и не требует дополнительных регулировок. Это исключает смещение линейки во время работы и гарантирует правильную геометрию раскроя.

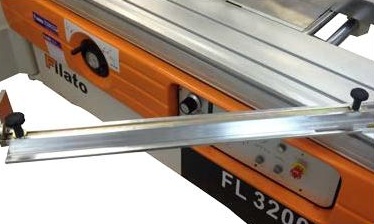

Упор для косых резов

В стандартную комплектацию станка включен упор, устанавливаемый на каретку, который обеспечивает максимальное удобство и точность косых резов при раскрое.

Параллельный упор с механизмом точной подстройки

Ручная тонкая настройка облегчает точную установку продольного упора. Регулировочный винт обеспечивает юстировку упора с точностью до миллиметра.

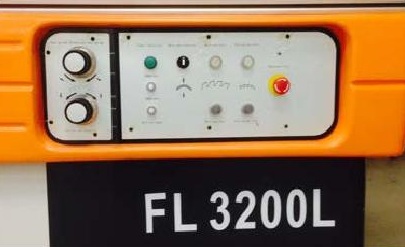

Пульт управления

Пульт управления станка позволяет оператору быстро включить / выключить привод пил, а также настроить вылет основной и подрезной пилы, которые регулируются при помощи электромоторов. На панели установлен индикатор частоты вращения основной пилы а также кнопка аварийной остановки станка. Наклон пильного узла в пределах от +45º до +90º осуществляется за счет электропривода. Угол наклона отображается на электронном табло с точностью до 1º.

Механизм наклона пильного узла

Механизм наклона пильного узла для пиления под углом с отсчетом угла наклона по лимбу с точностью до 1°. Рукоятка механизма расположена на передней панели станка.

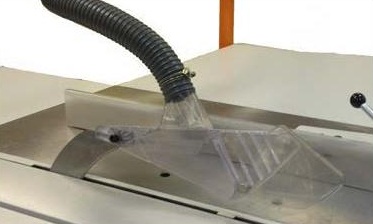

Ограждение пилы

Верхнее ограждение пилы совместно с устройством для удаления отходов, соединенное гибким шлангом с трубой для аспирации, обеспечивают безопасность работы на станке и более полное удаление отходов.

Эксцентриковый прижим

В стандартную комплектацию станка входит эксцентриковый прижим для надежной фиксации детали.

Пневматический прижим

Подходит для любых форматно-раскроечных станков! Легко устанавливается на каретке. Пневмоприжим фиксирует заготовку без предварительной настройки на толщину.

Пневматическая прижимная балка

Устанавливается на форматно-раскроечные станки с длиной каретки — 3200 мм! Осуществляет надежную фиксацию материала в зоне раскроя. Исключает возможные дефекты-сколы, отклонения от размеров. Обеспечивает точный угол раскроя крупноформатных листов.

Система электро-механической настройки параллельного упора

Система позволяет выставлять размеры с пульта управления, после чего продольный упор точно занимает заданное положение автоматически. Это существенно сокращает время настройки (на 30 – 40 %) и исключает человеческий фактор.

Комплект для точной настройки подрезной пилы системы «rapido». «LEUCO» (Германия)

Система RAPIDO позволяет точно согласовать ширину пропила подрезателя и основной пилы путем бесступенчатой регулировки в диапазоне 2,8–3,8 мм. Подрезатель системы RAPIDO настраивается оператором на нужную ширину пропила не дольше трех минут. По сравнению с обычными системами подрезания экономится, по меньшей мере 10 минут настройки, так как отпадает необходимость в установке дистанционных шайб подрезной пилы.
