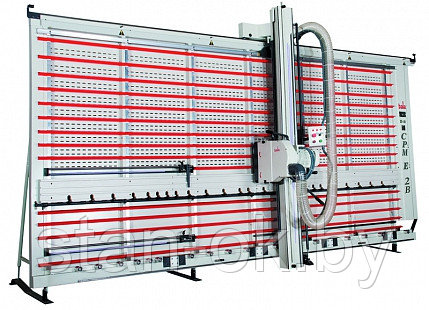

Вертикальный форматно-раскроечный станок CPME 2B 20/40
Вертикальный форматно-раскроечный станок CPME 2B 20/40В наличии
Цену уточняйте
+37529142-29-47
  • +375333191401
  • +375333191402
  • +375173740405
    факс
  • +375333191405
    Сервис и Запчасти

Описание

Модель CPME 2B 20/40
Максимальная длина раскроя, мм 4000
Максимальная ширина раскроя, мм 2100
Глубина реза, мм 0 - 40
Частота вращения основной пилы, об/мин 5800
Диаметр внешний / внутренний / количество зубьев / толщина пропила / форма зуба основной пилы, мм 230 х 62 х 30 х 3,2 /
по алюминию
Фреза для фрезерования паза (стандартная / опция): диаметр внешний / внутренний / количество зубьев, мм 200 х 30 х 8
Угол фрезерования паза (стандартно / опция), градусов 90 / 135
Мощность привода пильного узла, кВт 4
Габаритные размеры
Длина, мм 5000
Ширина, мм 1150
Высота, мм 2400
Вес (брутто), кг 665



НАЗНАЧЕНИЕ:

Данный станок идеально подходит для раскроя алюминия и композитных материалов, а также возможно фрезерование пазов заданной конфигурации, что используется в производстве упаковки без дополнительных соединений.

Главным преимуществом станка является длина раскроя до 4 м, что дает возможность раскраивать листы увеличенного размера. Вертикальная компоновка позволяет экономить производственные площади, а также выдерживать точную геометрию пропила благодаря перемещению пильного узла вместо перемещения заготовки.

СХЕМА ОБРАБОТКИ:

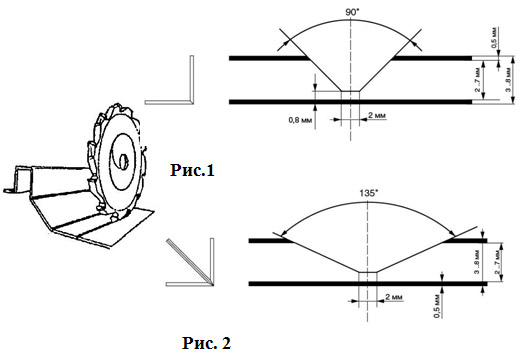

Фрезерование паза в композитных материалах осуществляется специальной фрезой. Угол получаемого паза может быть либо 90° (Рис.1, стандартно), либо 135° (Рис.2, опция).

Вертикальный форматно-раскроечный станок CPME 2B 20/40, схема обработки

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Вертикальный форматно-раскроечный станок CPME 2B 20/40, Вертикальные и горизонтальные линейки

Вертикальные и горизонтальные линейки

Позволяют быстро и точно настроить размер раскраиваемой заготовки.

Вертикальный форматно-раскроечный станок CPME 2B 20/40, Ролики

Ролики

Усиленные нижние роликовые опоры, по которым вручную перемещается раскраиваемая заготовка.

Вертикальный форматно-раскроечный станок CPME 2B 20/40, Пильный узел

Рис.1

Пильный узел

Пильный узел перемещается горизонтально и вертикально. Благодаря этому возможен быстрый раскрой заготовки (рис.1) и фрезерование канавок (рис.2). Операции выполняются одновременно либо последовательно.

Вертикальный форматно-раскроечный станок CPME 2B 20/40, Пильный узел

Рис.2

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Раскрой и фрезерование паза в алюминиевых композитных панелях, пластиковых и картонные панелях (при использовании специализированных пил);
  • Возможен одновременный раскрой плиты и фрезерование паза;
  • На пильном узле установлена пила для раскроя плит и фреза для фрезерования паза;
  • Мобильные фронтальные опоры перемещаются вручную;
  • Пильный узел перемещается вертикально и горизонтально. Перенастройка положений легко осуществляется вручную;
  • Экономия рабочего пространства;
  • Удобная настройка на размер с помощью линеек (одна горизонтальная и две вертикальные);
  • Усиленные горизонтальные нижние опоры.

Характеристики

Основные
Производитель  Bala Makina
Страна производительТурция
Дополнительный сервис  Сервисное обслуживание
СостояниеНовое
