Форматно-раскроечный станок ALTENDORF F-45

СТАНИНА

У станков Altendorf последнего поколения жёсткость станины - самая высокая, какой только удавалось достичь для этих станков. Новая конструкция несущего каркаса ещё надёжнее гасит вибрации, обеспечивает больше стабильности. Весь каркас полностью закрыт. Центральный присоединительный штуцер для вытяжного рукава расположен снаружи и хорошо доступен.

ДВУХРОЛИКОВАЯ КАРЕТКА

Легкость хода системы достигается за счет роликов большого размера. Каретка приводится в движение с минимальным усилием и перемещается легко как по рельсам. Такое качество хода сохраняется даже после многолетнего использования станка в обычных условиях. Еще одна отличительная особенность - станок не требует ухода. При любом движении верхней каретки расположенная на вагонетке щетка автоматически очищает направляющую нижней каретки. Система не требует смазки.

ПИЛЬНЫЙ АГРЕГАТ

Для станка Altendorf F-45 пильный узел изготовляется по новейшим технологиям. Его безупречно ровный, без недопустимых биений, ход обусловлен тем, что агрегат уже на заводе полностью смонтирован на пильном валу и точно сбалансирован, а в несущей конструкции использованы литые узлы.  Благодаря массивным поворотным сегментам, двигающимся по направляющим пазам, пильный агрегат можно без особых усилий устанавливать точно под нужным углом.

ПРОДОЛЬНЫЙ УПОР

Замечательную легкоходность этого упора обеспечивают твердохромированные круглые штанги. Система тонкой подрегулировки позволяет выполнить вручную его юстировку с очень высокой точностью. При раскрое больших плит можно посредством отводной рукоятки убрать упор под рабочую плиту станка.

ПОВОРОТНЫЙ ПОПЕРЕЧНЫЙ УПОР

Поперечный упор запатентованный фирмой Altendorf, снабжён системой корректировки длины, что упрощает раскрой и обрезку заготовок под прямым и непрямым углом с точным соблюдением размеров. наклонные цифровые шкалы упора удобны для считывания. Два крепких плотно прилегающих откидных ограничителя легко переставляются и настраиваются как единый ограничитель при раскрое.

ВЫТЯЖНОЙ КОЛПАК

В своём обновлённом исполнении вытяжной колпак к станкам Altendorf не имеет аналогов. Колпак легко перемещается по линейным направляющим, и при отсутствии в нем необходимости его можно отвести из рабочей зоны. При использовании такого колпака максимальная высота пропила составляет 200 мм.

ЖК-ДИСПЛЕЙ

Станок оснащен большим жидкокристаллическим экраном с хорошей контрастностью, на котором отчётливо индицируются настраиваемые параметры: высота, угол наклона, частота вращения.

Оснастка станков

Базовая оснастка
 F 45

Пакет оснастки
F 45 I

Пакет оснастки
 F 45 II

Пакет оснастки
F 45 III

Электромеханическая регулировка высоты и наклона пильного узла

Электронный блок управления через экран

Операторский пульт на уровне глаз, с держателем для документации

Двухроликовая каретка длиной 3 000 мм

Продольный упор с механизмом точной настройки вручную, ширина раскроя до 1 000 мм

Продольный упор с системой DIGIT X, настройка вручную с цифровой индикацией размеров, ширина раскроя 1 000 мм

Продольный упор с электромеханической настройкой, ширина раскроя 1 000 мм

Поворотный поперечный  с ручными настройками и корректировкой длины раскроя, максимальная длина раскроя 3 500мм

Привод мощностью 5,5 кВт,. Частота вращения 3 000/4 000/5 000 об/мин. с переключением вручную

Привод VARIO 5,5 кВт,. Бесступенчатая регулировка частоты вращения  в диапазоне 2 000-6 000 об/мин.

Переключатель на каретке.

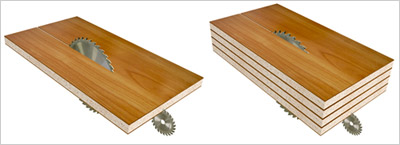

ПОДРЕЗАТЕЛЬ СИСТЕМЫ RAPIDO

Система RAPIDO позволяет точно согласовать ширину пропила подрезателя и основной пилы путём бесступенчатой регулировки в диапазоне 2,8 - 3,8 мм. Подрезатель системы RAPIDO настраивается оператором на нужную ширину пропила не дольше трёх минут. По сравнению с обычными системами подрезания экономится по меньшей мере 10 минут настройки, так как отпадает необходимость в установке дистанционных шайб подрезной пилы.

ЭЛЕКТРОМЕХАНИЧЕСКАЯ НАСТРОЙКА ПОДРЕЗНОЙ ПИЛЫ

Система управления, применяемая на современных станках Altendorf, позволяет отрегулировать положение подрезной пилы по вертикальной и горизонтальной осям при работающем станке. Пильный диск переводится в нужную позицию в считанные секунды - для этого достаточно выбрать из экранного меню соответствующие команды и значения. Текущее значение высоты подрезного диска сохраняется в памяти системы, и при следующем включении подрезатель установится на эту высоту. При отключении основного пильного диска или подрезателя последний автоматически опускается под рабочий стол.

RAPIDO PLUS

Эта система регулировки подрезателя позволяет настроить его по трём координатам: по вертикальной и горизонтальной осям и на ширину пропила. Настройки ведутся с клавиатуры, при работающем станке; цифровые значения отображаются на экране. Базовые параметры настройки сохраняются в памяти системы управления, даже если придётся подключать станок на новом месте. Унифицированная система крепления, надёжная и простая, позволяет быстро менять инструмент. В комплекте поставки прилагается набор пильных дисков.

ПРИВОД VARIO

Привод позволяет бесступенчато регулировать частоту вращения инструмента в соответствии с обрабатываемым материалом. Привод VARIO по многим пунктам превосходит обычные трёхфазные двигатели и даёт ощутимые преимущества обработчикам древесины, синтетических материалов и цветных металлов. Одно из удобств в эксплуатации: наиболее часто выбираемые значения скорости вращения можно сохранять в памяти и быстро задавать нажатием клавиши.

ПЕРЕКЛЮЧАТЕЛЬ НА КАРЕТКЕ

На ручке-толкателе двухроликовой каретки находятся четыре кнопки для включения и выключения основного пильного диска и подрезателя. Это очень практично, так как кнопки всегда под рукой, и оператору не нужно совершать лишних переходов у станка. К тому же повышается безопасность работы. Управлять пильным диском и подрезателем можно попеременно, как с пульта, так и посредством кнопок на каретке, без каких-либо особых «переходных» переключений.

TIP-SERVO - DRIVE

Сервопривод TIP SERVO DRIVE разработан специально для двухроликовых кареток Altendorf. Это оригинальное электромеханическое устройство значительно облегчает работу оператора, которому для передвижения каретки с таким приводом не приходится напрягать спину. Электронная сенсорная рукоятка для ведения каретки реагирует уже на лёгкое прикосновение, так что даже очень тяжёлые заготовки оператор без напряжения передвигает вперёд и назад до предельных положений. В зависимости от желаемого темпа перемещения каретки, оператор нажимает на рукоятку с большим или меньшим усилием (до 10 Н). Скорость подачи и возврата каретки изменяется бесступенчато. Рукоятку нетрудно установить в любом месте по всей длине каретки, так чтобы избежать лишних наклонов и напряжения.

ОПЕРАТОРСКИЙ ПУЛЬТ НА УРОВНЕ ГЛАЗ

Операторский пульт на уровне глаз удобен как для левшей, так и для правшей. Дополнительный держатель для документов можно прикрепить к пульту с обеих сторон. Положение позиционирующего шарнира нового типа оптимально регулируется как в горизонтальном, так и в вертикальном относительно оператора направлениях.

ПОВОРОТНЫЙ ПОПЕРЕЧНЫЙ УПОР DIGIT L

Поворотный поперечный упор DIGIT L позволяет производить настройку размера по длине с точностью до 0,1 мм. На новом дисплее с диагональю экрана 90 мм указаны размеры всех трёх откидных ограничителей. Оператор может вывести на крупный дисплей все размеры, настроенные на откидных ограничителях. Калибровка всех размеров производится одной операцией на едином центральном измерительно-индикаторном блоке. Электропитание обеспечивают аккумуляторы большой ёмкости, для быстрой подзарядки которых имеется встроенное зарядное устройство. Digit L можно установить как на стандартном поворотном поперечном упоре, так и на новых поворотных поперечных салазках.

ПОВОРОТНЫЙ ПОПЕРЕЧНЫЙ УПОР DIGIT LD

Поворотный поперечный упор DIGIT L позволяет производить настройку размера по длине с точностью до 0,1 мм. На новом дисплее с диагональю экрана 90 мм указаны размеры всех трёх откидных ограничителей. Калибровка всех размеров производится одной операцией на едином центральном измерительно-индикаторном блоке. Встроенные аккумуляторы большой ёмкости и, зарядное устройство. Упор DIGIT LD отображает на цифровом индикаторе ещё и значение угла, который можно настраивать с точностью ± 0,01°. Длина обработки с учётом угла, под которым делается пропил, вычисляется автоматически. Пробные пропилы отпадают.

ДВУХСТОРОННИЙ УПОР DUPLEX

Эта перпендикулярная пара упорных линеек с бесступенчатой регулировкой позволяет быстро и точно раскраивать детали с любыми углами от 0 до 90 градусов. Запиловку под углом 45° можно выполнять с обеих сторон, не переставляя для этого упорные линейки. Нужные размеры настраиваются по масштабной шкале, которая оснащена лупой, и по корректировочной шкале. Упор DUPLEX во всех предлагаемых модификациях легко крепится в любом месте на двухроликовой каретке, по всей её длине.

Эта версия отличается от обычного упора DUPLEX тем, что на цифровом индикаторе отображается ещё и значение угла, который можно настраивать с точностью ± 0,01°.

ДВУХСТОРОННИЙ УПОР DUPLEX DD

Упор DUPLEX DD запатентован как изобретение Altendorf во многих странах. Он обеспечивает дополнительные удобства оператору и помогает избежать потерь времени на подсчёты, замеры, пробные пропилы. Упор снабжён электронным устройством, которое вычисляет длину раскроя с учётом углов по обе стороны от упора и выдаёт на табло цифровое отображение двух значений.

ПОВОРОТНЫЕ ПОПЕРЕЧНЫЕ САЛАЗКИ

Главным преимуществом конструкции новых поворотных поперечных салазок «Altendorf» является качество исполнения механизма поворота. Износостойкие игольчатые подшипники гарантируют соблюдение размеров и очень высокую точность любых угловых пропилов. Лёгкость хода системы достигается за счёт встроенного в салазки узла с линейными направ-ляющими, что обеспечивает максимальную эргономичность рабочего места. Перестановка упора производится несколькими движениями руки, необходимо лишь ослабить два легкодоступных зажимных фиксатора, при этом упор приподнимать не требуется. Новая конструкция поперечных салазок подтверждает свои превосходные характеристики: легкость хода, соблюдение размеров и точность воспроизведения пропилов.

УДЛИНИТЕЛЬ ПОПЕРЕЧНЫХ САЛАЗОК

Удлинитель поперечных салазок вытягивается до 700 мм, что в свою очередь обеспечивает дополнительную поддержку и придает устойчивости обрабатываемому материалу.

ДОПОЛНИТЕЛЬНЫЕ ПОПЕРЕЧНЫЕ САЛАЗКИ

Рекомендуется использовать для особо крупных заготовок весом до 250 кг. Откидные ограничители при этом опускаются ниже уровня опорной поверхности поперечных салазок.

ДОПОЛНИТЕЛЬНАЯ ОПОРА НА КАРЕТКЕ STEG

Такое дополнение к двухроликовой каретке позволяет при обработке больших заготовок расширить опорную поверхность на 400 мм.

ПРИСТАВКА ПЕРЕД РАБОЧИМ СТОЛОМ

Монтируемая перед рабочим столом, такая приставка рекомендуется в качестве вспомогательной опоры для длинных узких заготовок. При ненадобности её можно отвести и спрятать под стол.

ПРОДОЛЬНЫЙ УПОР С РУЧНОЙ РЕГУЛИРОВКОЙ И ДИСПЛЕЕМ DIGIT X

Цифровая индикация размеров по ширине раскроя для продольного упора с тонкой ручной настройкой. Данная электронная измерительная система гарантирует точную и быструю настройку продольного упора. Повторяемые параметры могут в точности воспроизводиться и считываться на дисплее системы DIGIT X. Система не подвержена износу и не чувствительна к пыли. При переворачивании упорной линейки из положения плашмя на ребро или наоборот производится автоматическая корректировка размеров.

ПРОДОЛЬНЫЙ УПОР С ЭЛЕКТРОМЕХАНИЧЕСКОЙ РЕГУЛИРОВКОЙ

Перемещаемый со скоростью 15 м/мин. посредством электродвигателя продольный упор останавливается в заданном положении с точностью ± 0,1 мм. Прецизионная пятиопорная система шариковых ходовых винтов практически не требует смазки и иного технического ухода и, так же как и двигатель, упрятана в корпус из алюминиевых профилей. Никаких свисающих кабелей. Упор автоматически занимает точно заданное положение, что особенно важно в зоне пильного диска, и снабжён аварийным выключателем. Последний служит для срочной остановки работ, если возникнет опасность, в частности, повреждения упора. При переворачивании упорной линейки из положения плашмя на ребро и наоборот, а также при наклоне пильного диска корректировка размеров происходит автоматически.

ПНЕВМОЗАЖИМ

Создавая усилие до 1000 Н, зажим надёжно удерживает заготовку на опорной поверхности двухроликовой каретки и обеспечивает её плотное прилегание к поперечному упору. Используется при обработке заготовок толщиной до 90 мм или толщиной 80–170 мм. К пневмозажиму прилагается ручной пульт для бескабельного дистанционного радиоуправления. В комплект может входить одно или два зажимных устройства.

РУЧНОЙ БЫСТРОДЕЙСТВУЮЩИЙ ФИКСАТОР

Альтернативный вариант. Ручной быстродействующий зажим без особого труда устанавливается на двухроликовую каретку и также легко фиксируется на ней. Причем заготовка плотно неподвижно лежит на каретке и плотно прилегает к поперечному упору. Дополнительная безопасность не обязательно должна стоить больших денег.

ПНЕВМАТИЧЕСКАЯ ПРИЖИМНАЯ ТРАВЕРСА

Её конструкция состоит из двух балок, регулировать которые можно и по отдельности. Пневматическая прижимная траверса предназначена для удерживания заготовок толщиной до 80 мм. Удобна для обработки тонкого полосового материала, например шпона.

ВАКУУМНЫЙ ФИКСАТОР

С появлением встроенных вакуумных фиксаторов в каретке «Altendorf» крепление заготовки вручную на передвижных салазках отошла в прошлое. При помощи высокопроизводительного вакуумного насоса на нескольких рядах присосок создается вакуум в целях надежной фиксации заготовки на двухроликовой каретке. Управление любой зоной присосок может производиться отдельно, а для снятия заготовки достаточно одного нажатия на кнопку. Благодаря вакуумным фиксаторам заготовка неподвижно лежит на каретке, что необходимо для чистых прецизионных пропилов в любой плоскости.

ПРИСТАВКА ДЛЯ ПАРАЛЛЕЛЬНЫХ РЕЗОВ PALIN

PALIN в комбинации с поворотным поперечным упором позволяет выполнять точные параллельные или конические резы на длинных узких заготовках с точным соблюдением размеров. Благодаря боковому расположению ограничителя измерительной системы PALIN используется вся длина пропила. Даже не перемещая вдоль каретки устройство PALIN, оператор может быстро и точно выполнять параллельные пропилы на деталях различной длины. Еще одно преимущество: при снятии измерительной системы можно использовать PALIN в качестве опоры. Возможна также поставка в исполнении PALIN D с цифровым блоком индикации размеров и тонкой подрегулировкой.

ЛАЗЕРНЫЙ РАЗМЕТЧИК ЛИНИИ РЕЗА

Лазерный разметчик с длиной луча до 5 000 мм удобен при обрезке досок или выпиливании по лекалу, например лестничных ступенек и т.п. Его применение даёт заметную экономию времени и материала.

ОПРЫСКИВАТЕЛЬ

Рекомендуется использовать такой опрыскиватель при раскрое синтетических материалов, имеющих низкую температуру плавления, а также при резке некоторых легкометаллических сплавов. Тысячи станков Altendorf уже давно находят применение на предприятиях по обработке пластмасс и металлов. Потому что при распиливании этих материалов на станках Altendorf кромки получаются чистые и острые, а размеры выдерживаются с точностью до сотых долей миллиметра.
