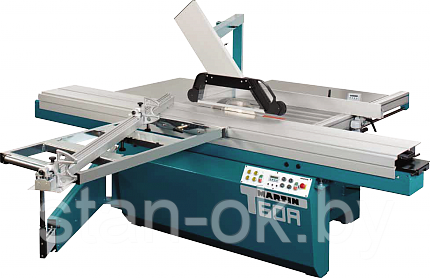

Форматно-раскроечный станок MARTIN T-60A

НАЗНАЧЕНИЕ:

Предназначен для штучного и пакетного раскроя плитных материалов, в т.ч. облицованных ламинатом. Станок идеально подходит для тяжелых условий эксплуатации.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.

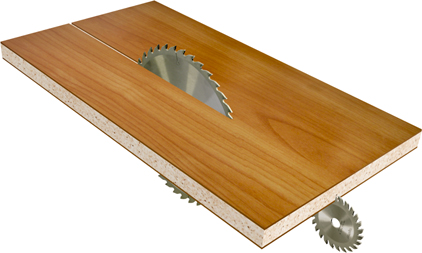

СХЕМА ОБРАБОТКИ:

Среди самых важных характеристик хорошего форматно-раскроечного станка большинство пользователей выделяют «тихую работу пильного диска», «точное движение каретки» или «удобная в использовании линейка пильного диска». Станок T-60A предлагает Вам это и многое другое.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	ВЫСОКОТОЧНАЯ КАРЕТКА НЕ ТРЕБУЕТ ОБСЛУЖИВАНИЯ Неоспоримым преимуществом системы стальных направляющих принудительного действия компании MARTIN, является, обусловленное принципом работы, отсутствие зазоров и плавный ход стола. Тот факт, что закаленные рабочие поверхности постоянно смазаны маслом – особый показатель качества. Таким образом исключается возможность продолжительного нахождения пыли и грязи на ходовых направляющих, движение стола обеспечивает постоянную САМООЧИСТКУ. Еще один важный показатель качества – это отказ от использования каких-либо деталей из полимерных материалов.

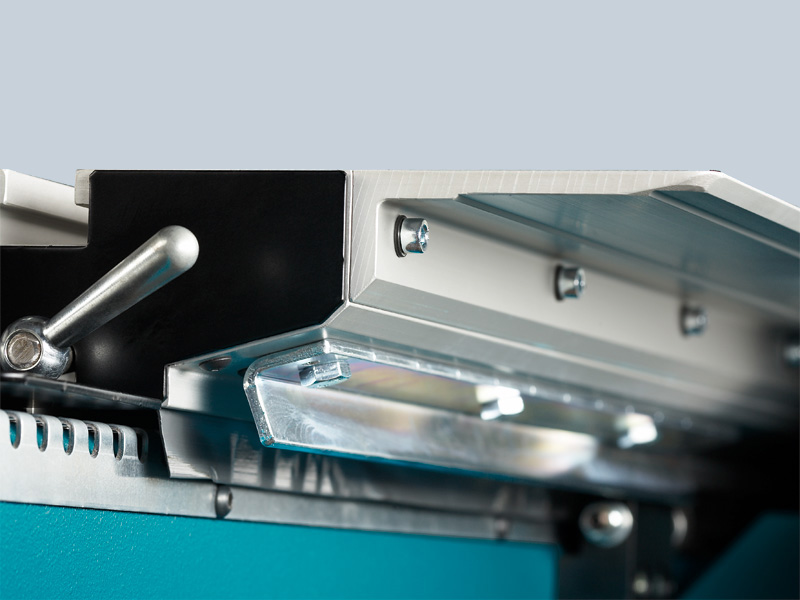

	СМЕННАЯ ЗАКРАИНА СТОЛА Съемная закраина стола с резьбовым соединением – уникальная конструкция компании MARTIN – дает возможность очень просто «удалить» повреждения, вызванные большими, отклоняющимися пильными полотнами.

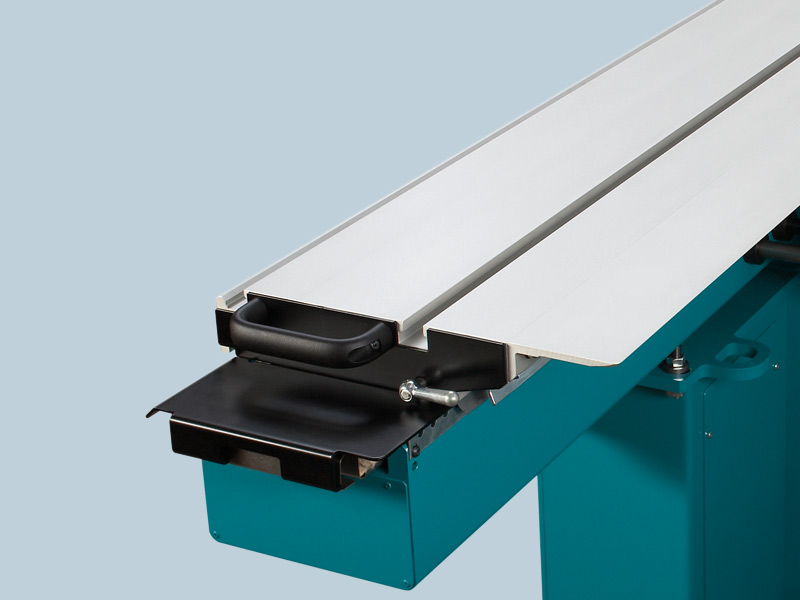

	ФИКСАЦИЯ КАРЕТКИ Фиксация стола возможна каждые 20 мм, позволяет закрепить стол именно в той позиции, нахождение его в которой для вас в данный момент является целесообразным.

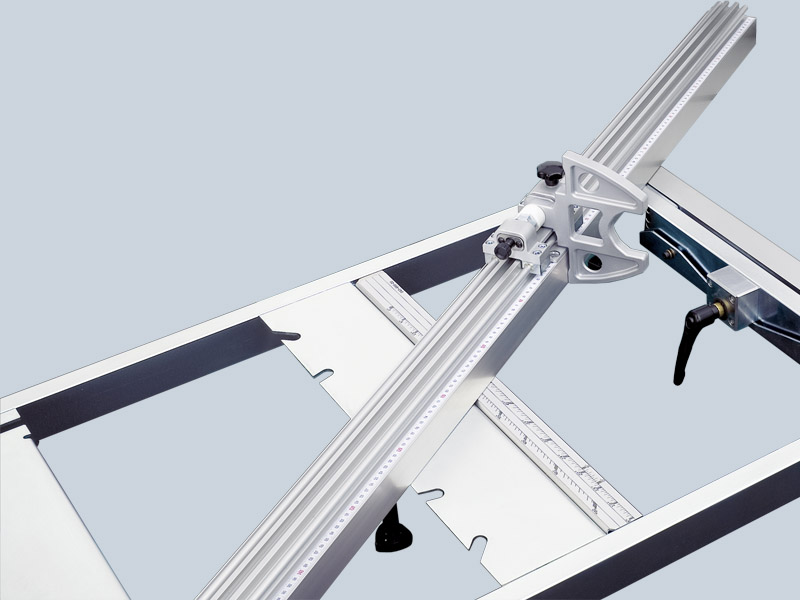

	ПОДДЕРЖИВАЮЩАЯ РАМКА Устойчивая поддерживающая рамка, входящая в базовую комплектацию станка Т60А, благодаря простому перемещению позволяет использовать поперечный упор в переднем и заднем положении. Простое поворачивание поперечного упора и большая угловая шкала, встроенная в рамку, позволяют выполнять точные резы под углом 0°–50° Рамка выполнена из оцинкованной стали, угловые резы выполняются по шкале без перемещения упора, добавлены фиксированные позиции для резки под углом 0°, 22,5°, 30° и 45°.

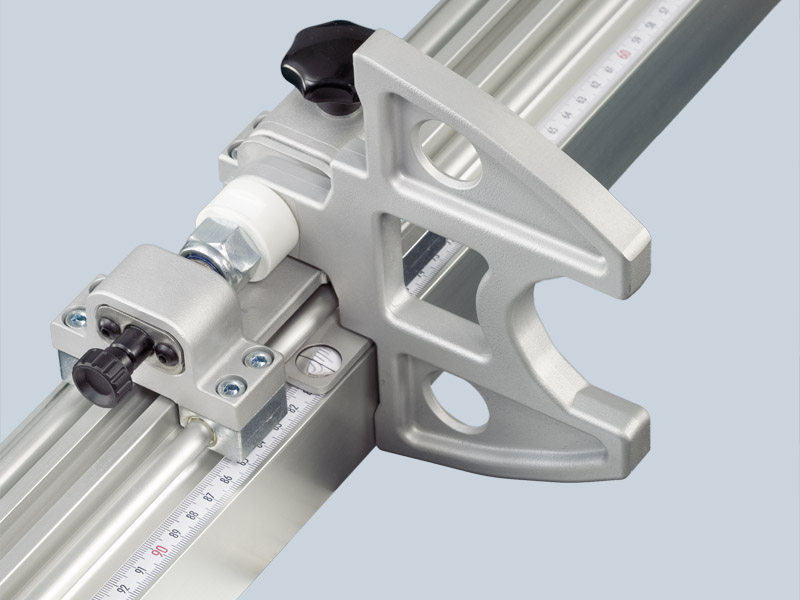

	УПОРЫ ОСНОВНОЙ ЛИНЕЙКИ Упоры в базовом исполнении снабжены линзой для удобства выставления размера, а также имеют возможность точной регулировки, благодаря механизму подстройки.

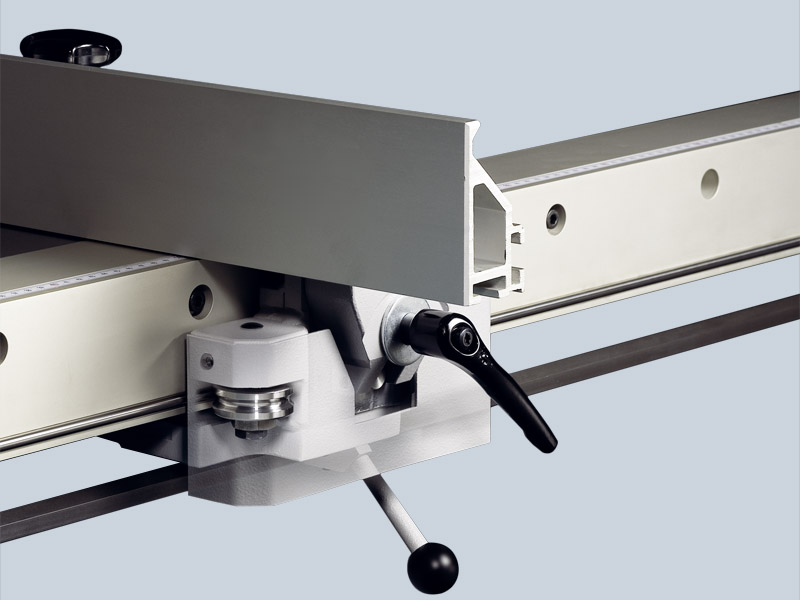

	ПРОДОЛЬНЫЙ УПОР Регулировка ширины обработки в T-60А выполняется вручную, по шкале. В базовое оснащение входит система точной установки и опорные держатели, на которые устанавливается суппорт с линейкой при работе со свободным столом. Усовершенствованная направляющая с четырьмя радиальными подшипниками обеспечивает точность перемещения суппорта направляющей линейки в течение длительного времени.

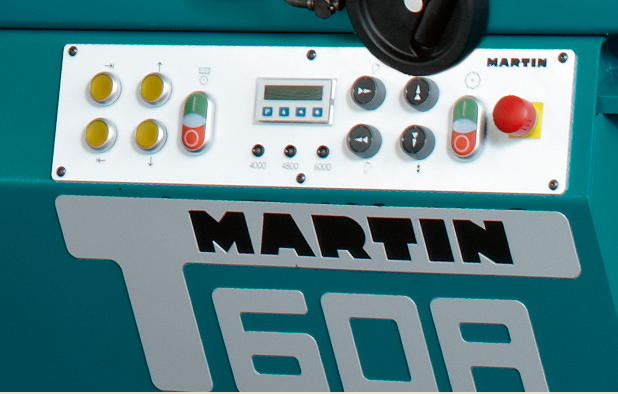

	ПУЛЬТ УПРАВЛЕНИЯ СТАНКОМ Пульт управления станком Т-60 позволяет оператору быстро и точно осуществлять настройки вылета и наклона пильных дисков на замедленном и ускоренном ходу. Что немаловажно, станок в базовом оснащении имеет блок цифровой индикации наклона пильного узла, а также индикацией частоты вращения основной пилы.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

Усовершенствованное управление

Станок T60A является начальной моделью серии форматно-раскроечных станков фирмы MARTIN. Упрощенная система управления предлагает все, что необходимо для компактной машины MARTIN премиум-класса. Высота и угол распила регулируются с помощью электродвигателя, нажатием кнопки. Угол распила показан на цифровом индикаторе.

Высококачественная конструкция

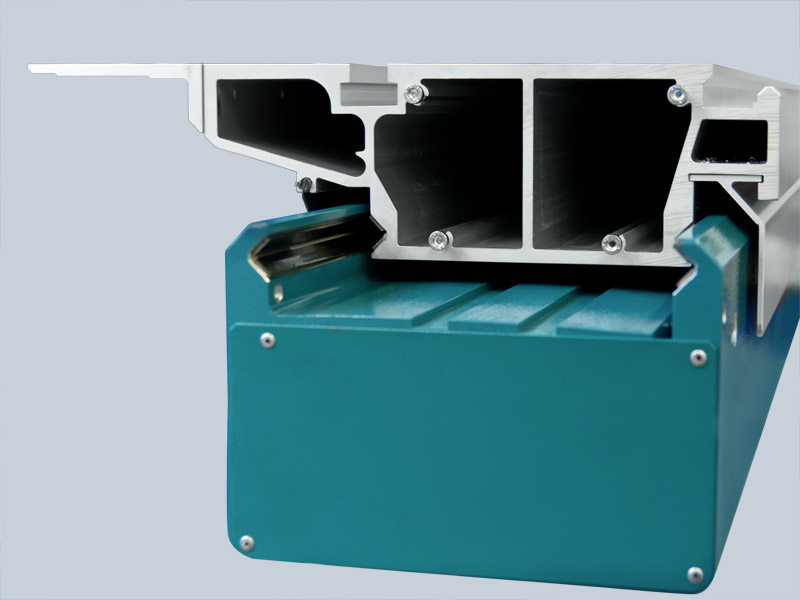

Такие важные механические узлы как каретка, поперечный упор и направляющая линейка у всех форматно-раскроечных станков MARTIN имеют высококачественное исполнение и рассчитаны на долгий срок службы. Каретка выполнена так, как этого и следовало ожидать от MARTIN: со сменным краем стола и жестким полым профилем с внутренними ребрами. Плавный ход обоих стопоров на поперечном упоре и возможность их точной установки в серийном исполнении, несомненно, являются важным условием точной резки.

Пильный подрезной узел с электрической регулировкой

Быстрая и простая регулировка подрезной пилы станка T-60A по двум осям осуществляется кнопками, без использования других инструментов. С их помощью Вы задаете положение и глубину надреза, ширина надреза традиционно настраивается регулировочными шайбами. Пневматический привод быстро и просто поднимает и опускает систему. Таким образом, в зависимости от рабочей ситуации, можно включать и выключать систему, не теряя времени и сохраняя все настройки.

Ручная регулировка ширины обработки

Регулировка ширины обработки в T-60А выполняется вручную, по шкале. В базовое оснащение входит система точной установки и опорные держатели, на которые устанавливается суппорт с линейкой при работе со свободным столом. Усовершенствованная направляющая с четырьмя радиальными подшипниками обеспечивает точность перемещения суппорта направляющей линейки в течение длительного времени.

Мощный привод

Пильный диск станка Т-60А имеет привод от электродвигателя мощностью 4 кВт с частотой вращения 5000 об/мин, максимальный диаметр диска составляет 315 мм, защищен защитным кожухом для расклинивающего ножа. В качестве опции можно выбрать пакет для увеличения высоты обработки, который включает в себя электродвигатель мощностью 5,5 кВт с тремя ступенями частоты вращения и высококачественный защитный кожух с наклонной направляющей. Максимальная высота обработки станка Т-60А составляет 87,5 мм, с пакетом для увеличения высоты обработки можно распиливать материал толщиной до 130 мм. Благодаря системе быстрой смены пильного диска, его замена выполняется в считанные секунды. Для превосходного раскроя облицованных плит применяйте дополнительный 2- осевой подрезной пильный узел.

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

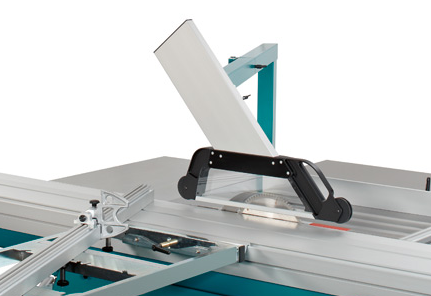

	ПАКЕТ УВЕЛИЧЕНИЯ ВЫСОТЫ ПРОПИЛА Пакет увеличения по высоте обработки, состоит из регулируемого по высоте защитного кожуха, включая сменный задний элемент для реза под углом, двигатель 5,5 кВт (частота вращения 4000/4800/6000 об/мин) включая электронное устройство для плавного пуска и торможения; диаметр пильного диска 250 - 400 мм (высота обработки не более 130 мм) Поставляется вместо двигателя 4 кВт и защитного кожуха расклинивающего ножа

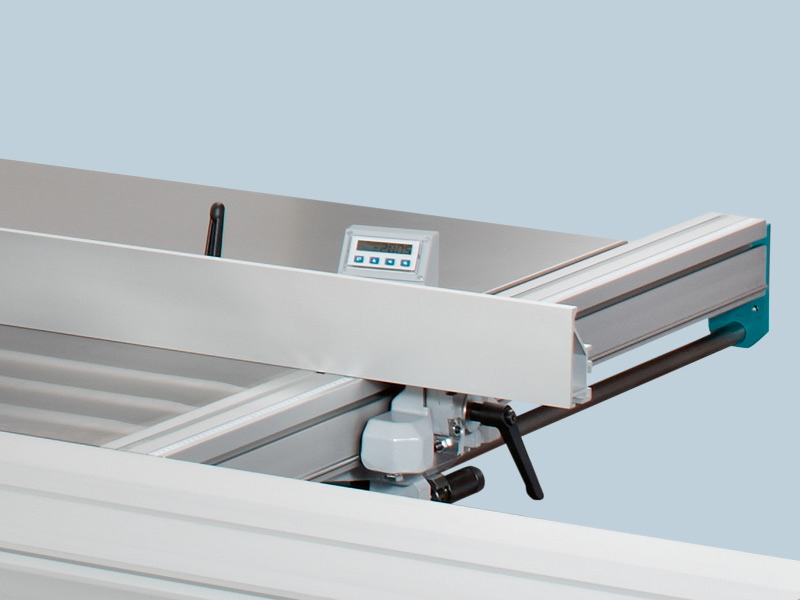

	ЦИФРОВАЯ ИНДИКАЦИЯ ШИРИНЫ РАСКРОЯ Цифровая индикация ширины обработки (параллельного упора) для T60A - интегрированный индикатор на упорной каретке, переключение индикации положения линейки (узкая/широкая площадь прилегания) при помощи кнопки; разрешающая способность изображения 0,1 мм; питание от аккумулятора/батареи

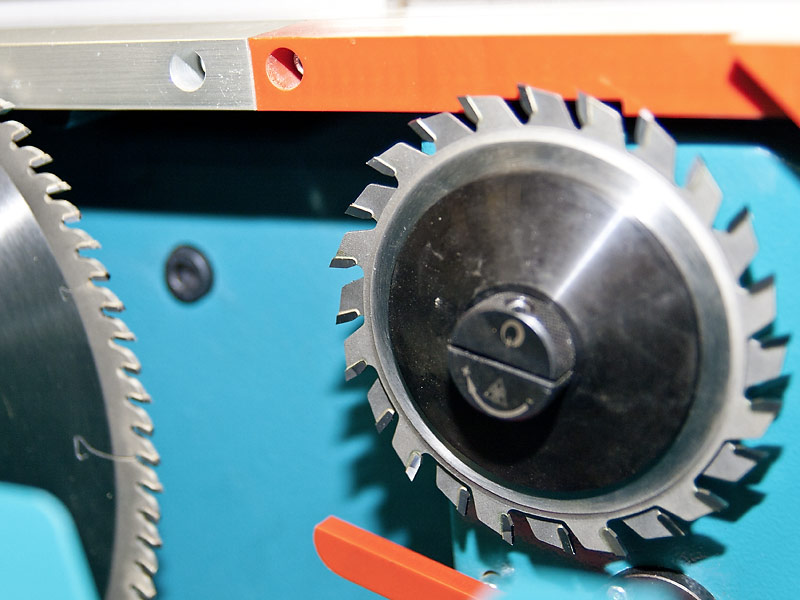

	2-Х ОСЕВОЙ ПОДРЕЗНОЙ АГРЕГАТ С ЭЛЕКТРОМЕХАНИЧЕСКОЙ НАСТРОЙКОЙ Возможность установки положения подрезного диска слева/справа и высоты пропила с помощью кнопки во время работы станка; замена диска с помощью ProLock; пневматический подъем/опускание, включение/ отключение независимо от основного пильного диска; 0,75 кВт ( частота вращения 11 500 об/мин, пильный диск Ø 120 мм; поставка без пильных дисков)

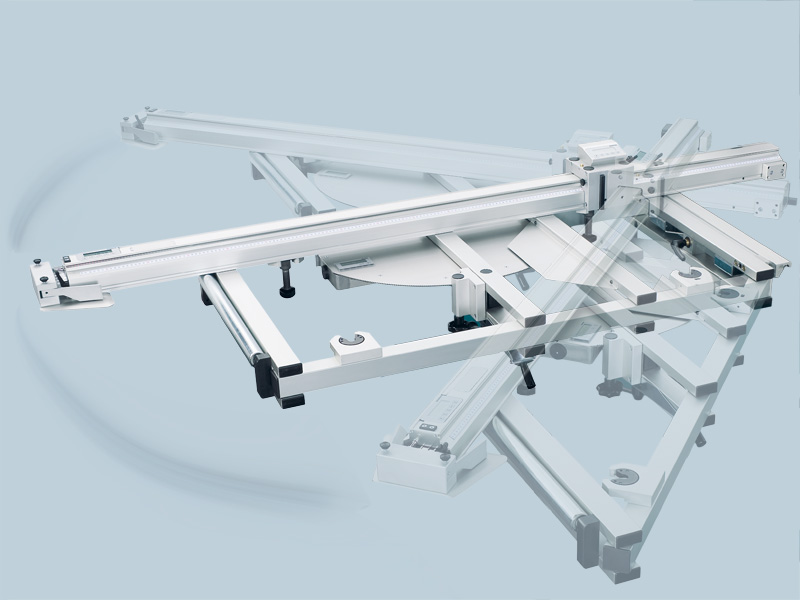

	ШАРНИРНО- ПАРАЛЛЕЛОГРАМНАЯ ПОДДЕРЖИВАЮЩАЯ РАМКА Выполнена из анодированного алюминия и используется для поворота поперечного упора на ±46°; с ЖК-индикатором угла стола, шаг 0,01°; точная регулировка, блокировка положения 0°; включая систему, упрощающую изменение расстояния между поперечным упором и пильным диском.

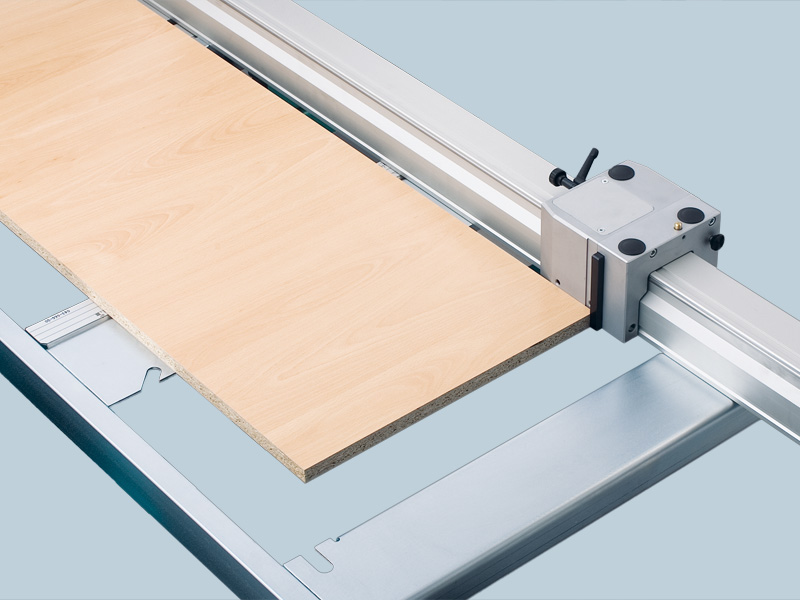

	ПОПЕРЕЧНЫЙ АНАЛОГОВЫЙ УПОР С ДВУХТОЧЕЧНЫМ БАЗИРОВАНИЕМ Поперечный аналоговый упор с двухточечной установкой и двумя стопорами; точная установка внутреннего стопора через лупу; измерения по шкале; длина пропила 190 - 2020 мм, расширение до 3310 мм; поставка вместо поперечного упора стандартного исполнения.
	ПОПЕРЕЧНЫЙ ЦИФРОВОЙ УПОР С ДВУХТОЧЕЧНЫМ БАЗИРОВАНИЕМ Исполнение как у и стандартного поперечного упора с двухточечным базированием, однако с двумя отдельными цифровыми индикаторами для внешнего и внутреннего стопора

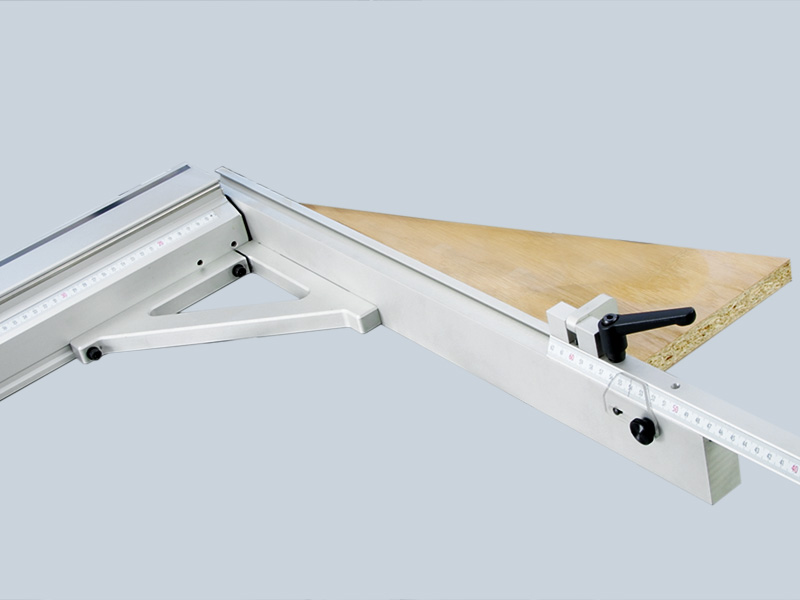

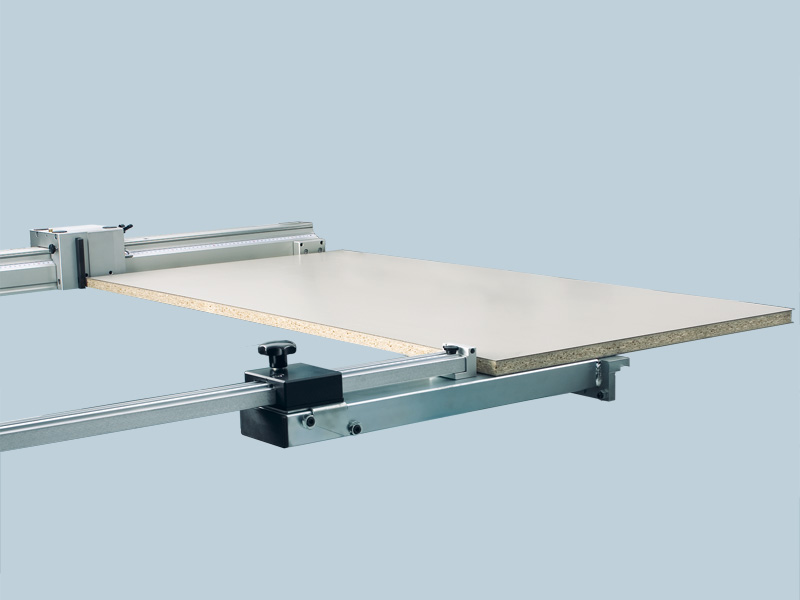

	ВСТРЕЧНЫЙ УПОР Встречный упор, фиксированный под прямым углом к поперечной линейки идеально подходит для работы с большим количеством угловых резов или для работы с малогабаритными заготовками.

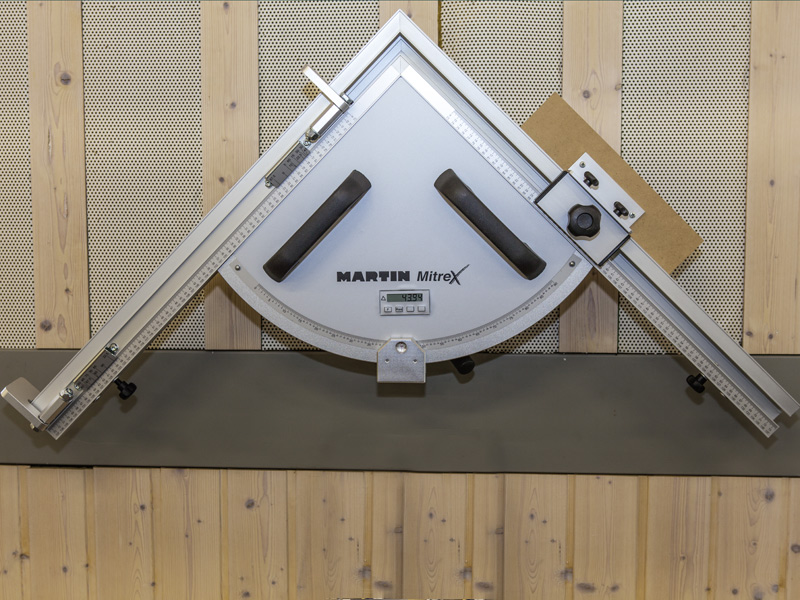

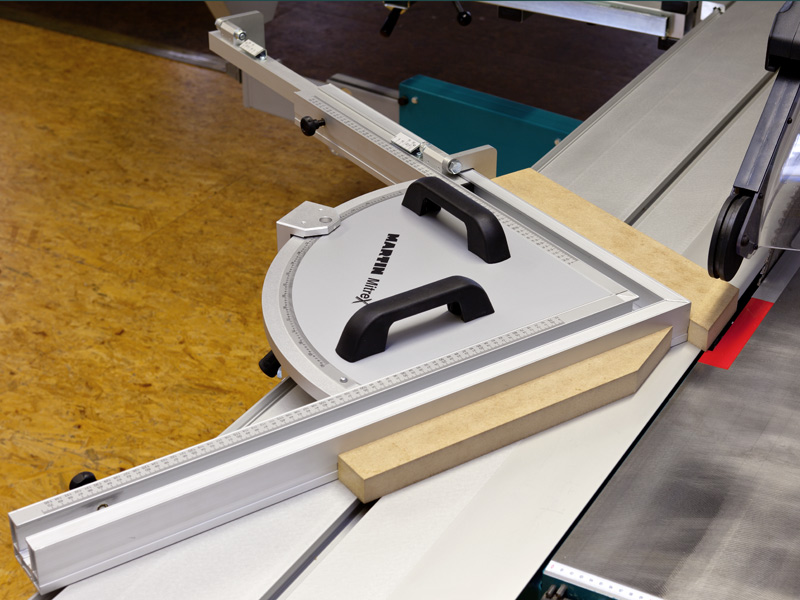

	СПАРЕННЫЙ УГЛОВОЙ УПОР С АНАЛОГОВЫМ ИНДИКАТОРОМ УГЛА Позволяет выставлять угол реза с шагом 0,1°, включает съемный модуль для каретки, позволяющий просто и удобно выполнять резку под углом согласно аналоговому индикатору; и дополняющим (до 90°) углом; длина стопора 800 мм.
	СПАРЕННЫЙ УГЛОВОЙ УПОР С ЦИФРОВЫМ ИНДИКАТОРОМ УГЛА Выполнен, как и угловой упор стандартного исполнения, однако оснащен цифровым индикатором угла поворота упора.
	ПОЗИЦИОНИРОВАНИЕ ПАРАЛЛЕЛЬНОГО УПОРА ПРИ ПОМОЩИ МАХОВИКА Данная система даёт возможность точно позиционировать параллельный упор с панели управления, что позволяет сократить время на перестройку станка. Для удобства оператора размер отображается на цифровом табло. Упорная линейка изготовлена из анодированного алюминия, имеет возможность поворота на 90° в плоскости стола.

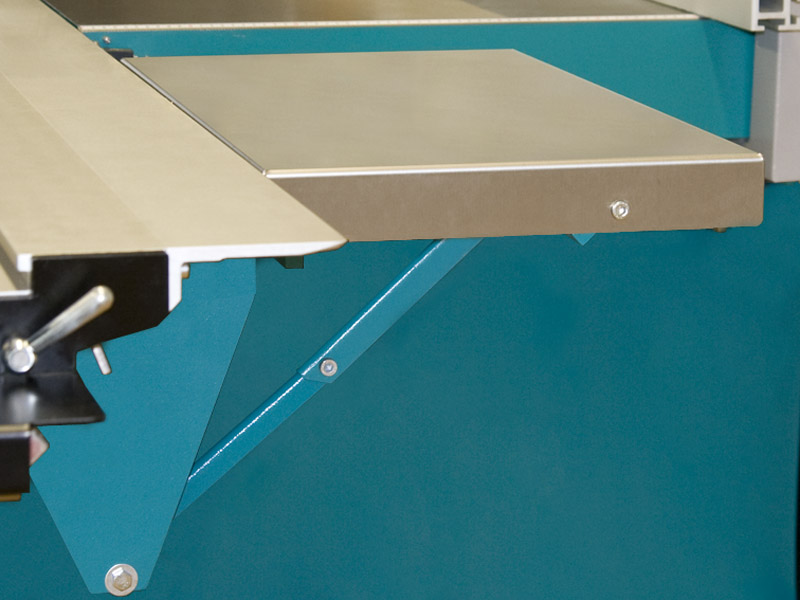

	ОТКИДНОЙ ФРОНТАЛЬНЫЙ СТОЛ Откидной фронтальный стол размером 600х350 мм обеспечивает дополнительную поддержку крупногабаритных деталей.
	МАРКЕР ЛИНИИ РЕЗАНИЯ Представляет собой вспомогательную линейку для пиления по разметке на детали, а также для отпиливания лишней части, например на шпонированных или облицованных панелях, длина линейки 1000 мм.
	СТОПОР ДЛЯ ПАРАЛЛЕЛЬНОСТИ РЕЗА Позволяет выполнять точные резы на изделиях большой длины. Ширина регулировки реза до 800мм.

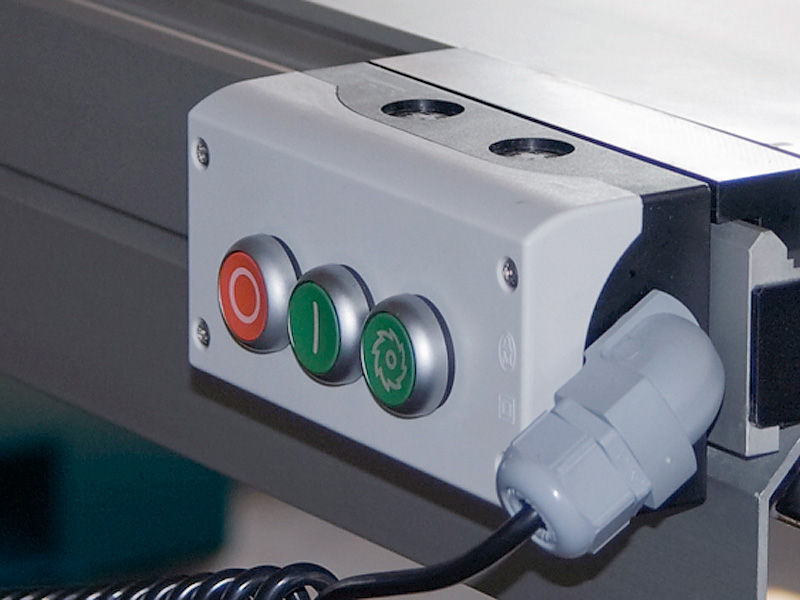

	КНОПКИ ВКЛЮЧЕНИЯ, ВЫКЛЮЧЕНИЯ НА КАРЕТКЕ Обеспечивает удобство запуска и остановки двигателей, благодаря витому кабелю блок управления может быть расположен в любом месте каретки, блок управления можно убрать вправо за опору.
	СИСТЕМА РАСПЫЛЕНИЯ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ НА ПИЛУ Идеально для реза пластмасс и цветных металлов, включение и выключение реализовано через систему управления, распыление происходит через форсунку непосредственно на полотно основной пилы, бак-хранилище 0,8 л.
